TDSHT3

HDMI 一致性测试软件

在线阅读:

主要特点和优点

  • 满足HDMI 标准和测试规范(CTS), 包括最新的CTS1.3b1规范,保证可靠的结果
  • 可以在全部4 条通路上执行发送器差分测试和电缆眼图测试:Clock、 Data0、Data1 和Data2 (仅在DPO/ DSA 示波器上提供)
  • 一次可以在两条通路上执行单端测试
  • 使用精密测量技术,执行准确的发送器测试
  • 闭环测量消除了测试设置中的非线性度,实现可以信赖的接收器测试
  • 远程控制信号源,自动进行复杂的接收器和电缆测试,缩短测试时间
  • 自动模板调整、测量和通过/ 失败提示,快速获得结果,统 计分析和模板余量,展开深入分析
  • 统计分析和模板余量,展开深入分析
  • 单键选择多项测试,确保加快测试速度
  • 单键编制CSV格式的摘要和合并的HTML 报告,节约时间
  • 完整的一致性解决方案,使用精心制作的测试夹具、信号源和TDR,满足最新的CTS1.3b1 规范

应用

  • 设计和验证HDMI 物理层测试

Thumbnail

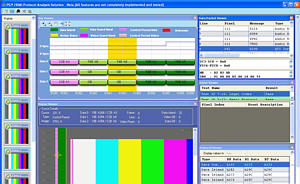

完整的接收器自动化测试



HDMI 物理层一致性测试

设计和验证设备HDMI 物理层的工程师 一直面临着改善效率的压力。工程师需 要在工作台上迅速可靠地执行各种一致 性测试。

HDMI 1.3规范于2006年6月推出,支持高达340 MHz 的TMDS 时钟速率、深色 彩、更快的刷新速率,并采用电缆均衡器 概念测量时钟速率超过165 MHz 的电缆设备。TDSHT3 HDMI一致性测试软件满 足了CTS 1.3b1 规范,自动进行全系列 测试,实现了前所未有的效率及可靠的 结果。

可靠的、可以信赖的结果

TDSHT3 内嵌HDMI CTS 一致性测试程序(包括最新的CTS1.3b1 规范,适用于 HT3 3.3.0版及更高版本的软件),包括软件时钟恢复功能(SoftCRU),保证可以信赖的结果。准确的眼图绘制和精密的违 规测试技术提供了可靠的结果。可以使用闭环测量执行准确的接收器测试,消除了测试设置的非线性度。可信的测量技术和自动化,消除了错误,提供了可信 的结果。

加快验证周期

TDSHT3提供了前所未有的自动化功能, 加快了验证速度。TDSHT3远程控制DTG和AWG/AFG,自动完成复杂的测试过程,把接收器设备的测试时间从几个小时缩短到几分钟。可以使用Select All 功能执行多项测试,提高测试效率。您只需按一个按钮,就可以立即编制CSV 格式 的摘要或详细的HTML 报告。

完整的验证解决方案

TDSHT3提供了各种测试,可以全面验证标准。提供的测试包括发送器测试、接收器测试和电缆设备测试。通过使用由示波器、任意波形发生器、数据定时发生器、测试夹具和TDR 组成的完整的解决方案,可以执行令人信服的验证。

特点

发送器测试
眼图*1PLL, 原始时钟和理想时钟。
时钟抖动*1PLL, 原始时钟和理想时钟。
时钟占空比
上升时间和下降时间
过冲/ 下冲VH 和VL (1.3 测试不要求)。
信号对间偏移时钟-数据(1.3 测试不需要)和数据到数 据。
低幅度
接收器测试
抖动容限*1
抖动频率(D/CK)500 KHz/10 MHz或1 MHz/7 MHz。(标配抖动插入方法和选配 抖动插入方法)
DUT 频率(像素时钟)25.125, 27, 74.25, 148.5 MHz., 225 MHz, 297 MHz
最小/ 最大差分灵敏度170 - 70 mV, 20 mV 步长。
信号对内部偏移<1 ns, 0.1Tbit 步长。直接合成方法设置也可以用在这项测试。
电缆测试
眼图*1TP1和TP2,软件跳变时间转换 器*3,及软件电缆均衡器。

*1 要求每通道的记录长度高于16M

泰克示波器支持类型

DPO/DSA70804B,DPO/DSA71254B,DPO/DSA71604B,DPO/ DSA72004B 实时示波器同时支持HT3 和HT3-DS。 TDS6k/7k/B 系列实时示波器只支持HT3,不支持HT3-DS。

泰克信号源支持类型

数字定时发生器方法:

测试码型发生器(DTG)- DTG 5334 或 DTG5274*3, DTGM30 (数量: 3), 和 DTGM32*2(对于接收器测试)。

抖动发生器(针对用DTG 的方法)- AWG7102 带有 选项01 和 06,AWG7122B 带有 选项01, 06, 和 08, AWG710/B (针对接 受器测试)。

直接合成方法:

AWG7122B 带有 选项 01, 06, 和 08 (数量: 2). AFG3102 或者 AFG3252-在直接合成设置中用来同步和触发 两台AWG。

泰克采样示波器支持类型

TDR 测试:

示波器- DSA8200 或者TDS8000B 带有80E03 和80E04 模 块。

*2DTGM32 模块被用来测试时钟速率>148.5 MHz 的信号,并且只是当使用AWG710/B 时 采用。如果使用的是AWG7102 ,DTGM32 是不用的。

*3DTG5274 只能用来测试最高到270MHz 时钟速率的HDMI 信号。

订货信息

TDSHT3

HDMI 一致性测试软件。

包括: 应用软件光盘,DTG和AWG码型 文件,电子文档。

与示波器一起订购
选项 HT3HDMI 一致性测试软件3.3. 0 版及更高版本。
选项HT3-DSHDMI 直接合成方法软件(需要选项HT3)
升级现有的示波器
DPO70000/B订购DPO70UP- 选项HT3。
DSA70000/B订购DSA70UP- 选项HT3。
DPO70000/B订购DPO70UP- 选项HT3-DS*4
DSA70000/B订购DSA70UP- 选项HT3-DS
TDS6000B/TDS6000C订购TDS6BUP- 选项HT3。
TDS7000/B订购TDS7UP/7BUP- 选项HT3。
CSA7000/B订购CSA7UP/CSA7BUP- 选项HT3。
*4 选项HT3-DS 在带宽大于8GHz 的DPO/DSA70000/B 系列示波器上可用。



推荐的附件和示波器选项
附件描述
HDMI 直接合成方法附件(需要选项HT3-DS)有以下组成:
Minicircuits Bias Tees (ZX85-12G-S+) (数量: 8)
匹配的SMA cables (174-4944-xx) (数量: 10)
Picosecond 脉冲实验室TTC 滤波器 (5915-110-120PS)(数量: 8)
BNC 线缆 (012-0057-xx) (数量: 4)
BNC-T 适配器 (015-1016-xx) (数量: 1)
NI GPIB 线缆 (763061-xx)
mini circuits 的6 dB 衰减器 (BW-S6W2+) (数量: 8)
示波器16 M记录长度/通道或者更多-选项2XL 在DPO70000B 示波器上(适用于眼图和 抖动测试)。
信号源DTG5334(基于DTG 的方法) AWG7102,带选项01 和06 AWG7122B,带选项01、06 和08 (针对直接合成方法)
探头
差分探头P7350SMA (需要两个探头) - 用于测试 TMDS 时钟速率小于等于74.25 MHz P7313 SMA (最少需要两个探头) - 用于 所有分辨率测试(1.4 规范推荐) 也可以用 于单端测试
有源探头P7240 和老的1.2 测试夹具搭配使用 (需要2 个探头); P7313SMA 使用 50ohms 端接也可以用于单端测试
探头定位装置PPM100 软臂探头定位装置。
泰克HDMI 测试夹具
HDMI A 类夹具集
 包括说明
ET-HDMI-TPA-S
夹具集(用于源端、接收端和线缆测试)
HDMI-TPA-P插头电路板, 带SMA 电缆
HDMI-TPA-R插座电路板, 带SMA 电缆
HDMI-TPA-C校准电路板, 带SMA 电缆
HDMI-TPA-EE EEPROM 电路板
29 条长两英寸的GPPO 到SMA 电缆
ET-HDMI-TPA-STX
夹具集(仅用于源端测试)
HDMI-TPA-P插头电路板
 HDMI-TPA-E带EEPROM 电路板
 10 条长两英寸的GPPO 到SMA 电缆
HDMI A 类夹具集
ET-HDMIC-TPA-S
(用于源端、接收端和线缆测试)
HDMI-TPA-P插头电路板, 带SMA 电缆
HDMI-TPA-R插座电路板, 带SMA 电缆
HDMI-TPA-C校准电路板, 带SMA 电缆
HDMI-TPA-EEEPROM 电路板
EEPROM 和29 条长两英寸的GPPO 到SMA 电缆
ET-HDMIC-TPA-STX
(仅用于源端测试)
HDMI-TPA-P插头电路板
HDMI-TPA-EEEPROM 电路板
带有10 条长两英寸的GPPO 到SMA 电缆



HDMI Type D 类夹具集针对移动HDMI 设备

  • TF-HDMID-TPA-KIT 夹具集 (用于Type D 和 Type D HEAC 源端、接收端和线缆测试) 包含:
    • 1 块TF-HDMID-TPA-P 插头电路板
    • 2 TF-HDMID-TPA-R 插座电路板
  • TF-HDMI-TPA-CE 包含:
    • EDID 夹具PCBA
    • EEPROM 带有 HDMI 1.4 软件
    • 带状线缆 (174-5746-xx)
    • 客户文档

HDMI Type E 类夹具针对车载HDMI 设备

  • TF-HDMIE-TPA-KIT夹具集(用于源端、接收端和线缆测试) 包含:
    • TF-HDMIE-TPA-P 插头电路板
    • TF-HDMIE-TPA-R 插座电路板
  • TF-HDMI-TPA-CE 包含:
    • EDID 夹具PCBA
    • EEPROM 带有 HDMI 1.4 软件
    • 带状线缆 (174-5746-xx)
    • 客户文档

Thumbnail

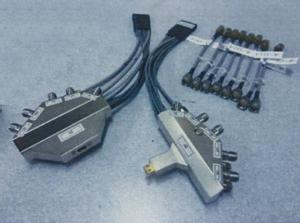

Type A 插头夹具

Thumbnail

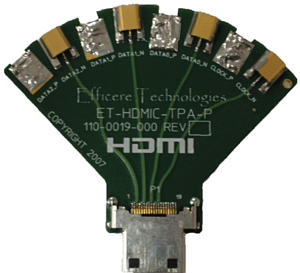

Type C 插头夹具

Thumbnail

Type D 夹具集

Thumbnail

Type E 夹具集



发送器自动测试

NI GPIB-USB-A/BUSB到GPIB控制 器(带有驱动软件)。只有DPO/DSA70000 系列才使用NI GPIB-USB-B 电缆。
NI GPIB-ENET/100以太网GPIB 控制 器(带有驱动软件)。请与National Instruments 公司(ni.com)联系订货事宜。



*1 AFG3102 要求DTGM32,但AWG7102 不要求 DTGM32。在148.5MHz 以上的AWG710/B 中要 求DTGM32。

*2使用DTG5274 可以测试的HDMI 最高时钟速率为 270 MHz。
