WFM5250 产品技术资料

SDI/HDMI 多格式轻便式波形监测仪

在线阅读:

特点

  • 两路SDI输入和两路HDMI输入,支持高带宽数字内容保护HDCP 协议
    • 标准配置的WFM5250 可自动检测3G/HD/SD-SDI、双链路和HDMI 视频格式(支持3G-SDI 需要选件3G)
    • HDMI输入和HDMI输出支持HDCP协议,可直接与消费电子产品连接,如机顶盒、DVD/ 蓝光播放器
    • 双通道同时监视(选件SIM)
    • 16通道嵌入AES/EBU音频同时监视,支持环绕声显示1和灵活的李沙如显示(选件AUD)
    • 音频响度监视,执行ITU-R BS.1770-3/1771,EBU R128 规范和ATSC A/85 建议(选件LOUD 和AUD)
  • 享有泰克公司专利的钻石显示和箭头显示,用于彩色色域符合性监视
  • 享有泰克公司专利的新型矛头显示和亮度限定矢量(LQVTM)显示,为节目后期制作应用期间的精确彩色调整提供方便(选件PROD)
  • 提供立体3D 视频显示,可用于摄像机校准和节目制作/ 后期制作应用(选件S3D)
  • 完善的数据监测功能,有助于快速解决复杂的内容质量问题和可靠性问题(选件DATA)
    • 支持CEA708/608 隐蔽字幕的同时监视;支持图文电视和OP47 字幕监视(选件DATA)
    • 检测和解码ANC数据,包括AFD、WSS、视频索引(Video Index)、TSID、V-Chip、广播标志/CGMS-A、VITC、LTC和ANC TC
    • 支持ARIB STD-B35/B37/B39、TR-B22 和TR-B23
    • 提供AVC 数据查验器和SDI 数据分析,有助于查找ANC数据问题和SDI 数据问题(选件DATA)
    • 提供HDMI/HDCP 状态显示(含EDID 信息),有助于查找连通性故障
  • 提供简洁方便的3G/HD/SD 彩条信号和病理信号发生器(选件GEN),可用于信号路径和设备的故障查寻(3G-SDI 测试信号发生需要选件3G)
  • 提供多种监视显示
    • 享有泰克公司专利的定时和闪电显示,使设备和通道间的定时调整更方便
    • 外接基准参考信号(黑场或者三电平同步信号)的波形显示
    • 黑帧图像检测和享有泰克公司专利的冻结帧图像检测
    • 提供强大的告警功能、状态报告和多达10000 项事件的出错日志记录,简化错误校正任务
    • 可由用户定义的安全区刻度和AFD 刻度,为节目编辑和格式转换提供方便
  • 独有的显示多样性
    • 灵活方便的四分屏显示,特别适合于多种应用的场合,显著提高工作效率
    • 提供TandemVu® 显示,特别适合于摄像机亮度和色度信号的调整
    • 在全屏显示模式中,可为精确调整提供最大的显示范围
  • 独有的多用性
    • 3RU 高,半机架宽,机身短(机身长5.5 英寸或14cm)的轻便式仪器,特别适合于空间受限的环境中使用
    • 4 针XLR DC 电源输入,带AC 电源适配器,可在AC/DC环境下操作
    • 32 项仪器预置,使用者可迅速调出常用设置,特别适合于色彩艺术者、编辑人员和其它操作人员使用
    • 仪器前面板设有USB 端口,便于传送仪器的预置项、屏幕快照和出错日志记录
    • 仪器前面板设有耳机端口,便于监听各个音频通道
    • 高亮度、高清晰的显示器件,高分辨率的LED 背光式显示器,无论是室内还是室外,均可获得满意的观看效果
    • 提供SNMP 和以太网遥控接口功能和GPI 控制,便于中心监测和操控
    • 为DVI-I外接显示器提供输出,为连接数字或者模拟XGA显示器提供方便

1 音频环绕声显示已得到Werksutten GmbH 和Co. KG (RTW)无线电技术公司的授权。

应用

  • DSLR 摄像机的内容采集
  • 后期制作中的QC 质量控制(DVD/ 蓝光光盘原版作品)
  • 节目分配系统中STB 输出的CALM 监测和图像质量监视
  • 彩色校正和处理
  • 内容编辑和特技
  • 节目制作和后期制作环境中的内容质量控制(QC)
  • 现场制作环境中的设备调试、设置和故障查寻

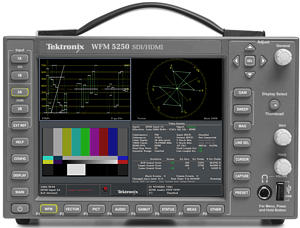

WFM5250

Thumbnail

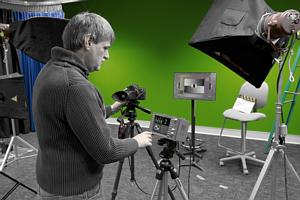

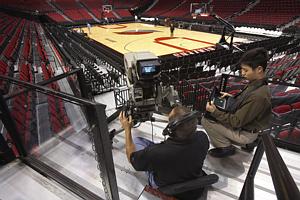

WFM5250便携式监测仪,特别适合于现场制作环境。

Thumbnail

节目分配和播出系统中的WFM5250,应用于符合性查验。

WFM5250 轻便式视频波形监测仪为基本视频和音频(需配备AUD 选件)监视提供了理想的解决方案,它采用了高亮度、低功耗的LED背光式显示器,整个仪器的外形结构为3RU高,半机架宽,机身短,特别适合于空间受限的环境中使用。这种通用的波形监测仪仪器可使用12V 直流电源、或电池,或使用100-240V 交流供电。

其SDI 输入支持多种视频格式,包括HD-SDI(SMPTE 292)、SD-SDI(ITU-R BT.601)和双链路(SMPTE 372)等信号格式。仪器还能够自动检测每路输入的3G/HD/SD-SDI视频格式。仪器配备选件3G 后可支持A 级和B 级的SMPTE 425/424 信号格式。支持HDCP协议的HDMI接口可直接与消费电子设备相连接,从而可以为监视带有HDCP加密的视频信号的图像和音频质量提供了方便。

配备选件AUD的音频监视支持16通道的嵌入AES/EBU音频,并且带有各种音频电平条监视,以及多通道环绕声显示*1和灵活的李沙如显示。利用仪器前面板的耳机插口,可以方便地监听和查验各个数字音频通道,而不必使用任何其它的附加监听设备。

WFM5250 和泰克公司其它波形监测仪系列产品一样,具有同等的可靠性,只不过它是一款便携式的基本监视产品。WFM5250采用了类似CRT信号迹线的显示器件,具有优异的监视质量,同时提供了享有专利的色域显示、图像缩略图显示,具有显示冻结功能,提供多达10000项的出错日志记录,可为内容符合性查验提供极大的便利。

  • 仪器支持的视频监测标准和格式
    • HDMI 输入(支持HDCP 协议)-标准配置
    • 3G-SDI(A 级和B 级)- 选件3G
    • 高清晰度SDI - 标准配置
    • 标准清晰度SDI - 标准配置
    • 双链路(4:2:2, 4:4:4,alpha 通道,10 比特,12 比特)- 标准配置
    • 双通道同时监视 - 选件SIM
  • 彩色色域监视
    • 箭头显示 - 标准配置
    • 钻石和分离钻石显示 - 标准配置
    • 矛头显示 - 选件PROD
    • 亮度限定矢量(LQVTM)- 选件PROD
  • 音频监视
    • 16 通道数字AES/EBU(嵌入音频)- 选件AUD
    • 音频响度监视,执行ITU-R BS.1770-3 - 选件LOUD
  • 测量和分析
    • 同时监视CEA708/608隐蔽字幕;监视图文电视和OP47字幕 - 选件DATA
    • SDI 数字数据分析 - 选件DATA
    • SDI ANC 数据查验器 - 选件DATA
    • SDI 立体3D 监视 - 选件S3D
    • 彩条和病理信号发生 - 选件GEN

使用方便

WFM5250 具有直观的用户界面,提供了背光式按钮和在线帮助。它具有32 个用户配置项,使用户可以方便地调出常用配置以适应于用户个人的工作实践。可以通过仪器前面板的USB端口将它的这些预置项与其它型号相同的仪器之间进行来回传送。利用以太网端口也可以传送屏幕快照和出错日志记录。

泰克公司的See and Solve 显示

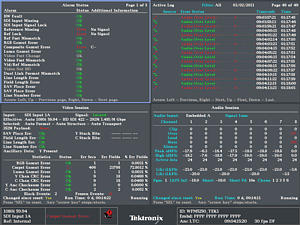

Thumbnail

仪器的四分屏显示,包括告警状态、出错日志记录、视频会话(Sessions)和音频会话。

泰克公司的See and SolveTM显示显著地简化了视频监视任务,例如信号校正、错误检测和内容校正等,用户可利用它迅速检测故障并能够有效地予以排除。

泰克公司的显示器提供了清晰明亮的、类似于CRT的迹线显示质量,使您看起来并感觉到它就是模拟显示器一样。无论是3G-SDI信号还是HD、SD-SDI信号,均可给出RGB、YPbPr、YRGB格式下或伪复合格式下的您所熟悉的波形显示,既可以在并列模式中也可以在叠加模式中显示各个信号分量。

由于WFM5250 具有好几种扫描速率,因此可以十分方便地调整垂直增益和水平扩展,这样,您就能够有效地监视和测量视频波形的各个参数。

经过特别设计的屏面显示集中地提供了全面的内容报告,包括视音频参数的告警、视音频会话(Session)和内容状态等。强大的屏幕显示例如视频状态(Video Status)集中地包含了错误统计信息、信号格式、有无附属数据等等。为泰克公司所特有的See and Solve 显示可以显著简化信号的监测任务,使所有的重要内容信息一目了然。

仪器的黑帧和冻结帧检测可以用来向工作人员发出传输链路中存在故障的警示信息。无论是这样或者那样的错误均可以自动地记录在出错日志记录(Error Log)里,也可以用报告形式提供。

告警、质量统计信息和日志记录 — 全面而又快速的内容验证

WFM5250以特别设计的多种显示方式以提供被测内容的状态,使各种状态信息一览无余地快速呈现在您的面前。不仅如此,还在屏幕下方的状态栏中连续不断地给出内容状态信息。

在视频会话(Video Session)显示中,给出了全面的视频内容状态信息,这些视频内容可来自SDI 和HDMI 接口。同时提供了基于时间的符合性信息,这种时基显示对于内容显示的符合性查验是必要的。在视频会话中,还提供了有关信号输入格式和会话时间(session time)信息,以及有关误码检测和处理(EDH)和循环冗余校验(CRC)、色域错误和黑帧/ 冻结帧检测等相关信息。被测信号如果是HDMI 源,视频会话中可显示HDMI 格式(色度、彩色空间、色深、TMDS 时钟、HDMI/DVI ID、像素重复速率、量化范围)、以及HDCP 状态等。当连通性出现问题时,显示的EDID 信息有助于诊断被测设备的连通性故障。

在告警状态(Alarm Status)显示中可以连续地给出该仪器监测的各个状态的相关信息。

为了给无人看管监测和QC应用提供支持,WFM5250能够提供有关服务等级协议的文件,在这样的文件中,保存有多达10000项的出错日志记录,从而可为错误的检测和校正提供便利。在事件的日志项目中,包含有事件日期、时间和时间码(VITC、LTC和ANC)。出错日志记录可以传送到USB 记忆棒中,或者通过网络连接传送。文件的格式可以为 .TXT 或者是 .HTM 文档,以便于电子表格软件或者数据库软件予以保存和处理。

图像显示-迅速直观的验证和准确的内容调整

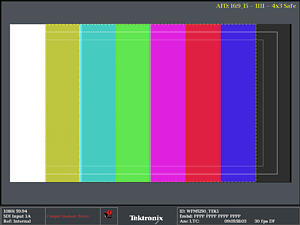

Thumbnail

带有安全区刻度和AFD信息的图像显示。

仪器提供有全彩色的图像显示,为被监测内容提供了定性而又直观的视频显示,而且可以用全屏方式提供被测信号的图像显示。这种图像显示与所有的输入信号格式和特性相兼容,并且可以自动调整图像显示的宽高比和有效行数。

在图像显示模式中,您可以选择加亮方式以突出被监测内容中存在RGB 色域错误或复合色域错误的位置。利用行选模式您可以在图像显示中突出显示当前被选行的位置。

在图像显示模式中,用户可以从几种安全区和安全标题区刻度中选择您要求的刻度指示,这样可以帮助编辑人员和操作人员方便地识别那些定位不适当的视频内容,例如图形、标题或者logo 图标等。

在仪器提供的各种安全区和安全标题区刻度中,也包括了按照SMPTE RP218、ITU 和ARIB 等各种标准定义的刻度,此外还有两套十分灵活的、可由用户定义的刻度。这些刻度为执行编辑任务提供了便利,同时也缩短了格式转换所需要的时间。

享有专利的泰克公司色域显示 — 有效地检测并校正色域错误

Thumbnail

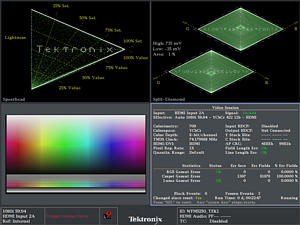

矛头和钻石色域显示。

利用泰克公司享有专利的钻石显示、分离钻石显示以及箭头显示,能够使美工人员、编辑和操作人员直观形象地一眼就能观察到BGB 色域或复合色域中的符合性状况,从而帮助他们迅速方便地隔离那些超出色域容限的信号分量。如果您打算在复合系统中播出SDI 分量内容,利用独特的泰克公司箭头显示,您就能够监测SDI分量经过复合后的色域符合性,而无需另行使用单独的编码器。在箭头显示中,仪器可以分别提供亮度信号的高、低电平容限指示。

在以上的每种色域显示图形中,均提供了可供用户选择的色域门限值,工作人员可以按照他们特定的操作(包括EBU-R103预置)而设置相应的色域监视容限值。您可以在图像显示模式中选择加亮方式以突出显示发生色域错误的位置。此外,色域检测结果也可以与WFM5250强大的告警日志记录和报告功能完全整合到一起。

另外,WFM5250 还具有新增加的、可选用的高级色域监视功能(选件PROD),它包括享有泰克公司专利的亮度限定矢量(LQVTM)显示和矛头显示图形,当它们与泰克公司独有的钻石和分离钻石色域显示联用时,可以为精确的彩色色域调整提供最完善的色域监视工具。

四分屏显示 — 用户可定制的、方便灵活的监视配置,充分满足您的应用需求

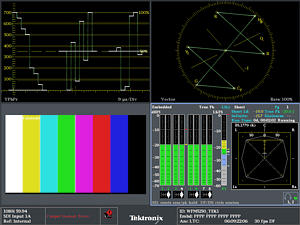

Thumbnail

在仪器的四分屏显示中您可以同时观看各个分屏显示。

泰克公司为您提供了多种显示方式,这些显示方式可以按照您的各种不同的应用需求而由用户自行定制。利用灵活方便的四分屏显示,可以显著地提高您的工作效率。用户可以在一台仪器中配置四种不同的显示窗口。最多可以有两种显示迹线,以及图像显示、状态显示和音频电平条显示,这种可由用户创建的、灵活的监视配置还可以作为仪器的预置项保存,以便用户随时快速调用。例如,您可以将四分屏显示分别设置为波形并列窗口、矢量显示窗口、图像窗口和音频电平条显示窗口,这样您就可以同时进行音频和视频信号监视。与其它仪器使用的预先创建的组合显示方式不同,WFM5250 的四分屏显示能够按照您的特定应用需求和工作实践创建出各种各样的四分屏显示,您可以对每一分屏分别进行配置以便于信号分析,例如您可以在每一分屏上设置各种告警和状态屏幕窗口、不同的安全区刻度和光标等等。

TandemVu® 显示 — 用户可定制的波形和矢量显示

Thumbnail

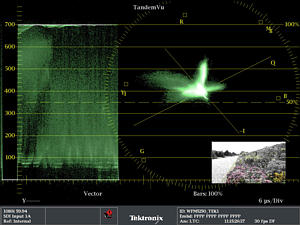

使用TandemVu® 显示可以在全屏显示中对摄像机的亮度和色度进行校准。

利用TandemVu显示特性,您能够直观地、同时地观察到信号的波形和矢量或闪电显示图形。您也可以按照用户提供的参考点来分别定位或扩展每一迹线。

无论是在演播室中还是在室外的(转播车)广播电视制作环境应用中,TandemVu使您能够以一种有效的方式对各台摄像机进行平衡调整。

无论是在仪器的全屏图像显示模式中还是在缩略图图像显示模式中,仪器的行选功能均为您提供了行标记。

在矢量显示中,用户可以选择75% 或100% 彩色的标度。

在仪器的每一种显示方式中,仪器均可以自动选择基于输入信号格式的相应刻度。

双通道同时监测(选件SIM)

Thumbnail

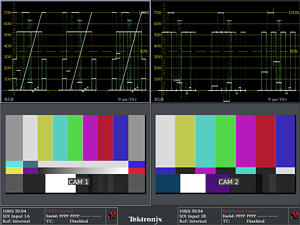

波形和图像输入的双通道同时监测功能,是监测多路摄像机输入信号的理想工具。

双通道同时监测(选件SIM)功能是监测多路摄像机输入信号的理想工具,它也可以用来比较输入和输出传输链路信号。在移动转播(转播车)应用中,工作人员可以在仪器的图像显示和波形显示模式中比较两路不同摄像机的输入信号。利用这项功能,也可以帮助工作人员迅速地确定他们系统设施中的输入信号是否存在视频质量问题。通过比较传输链路中任意处的输入和输出信号,可以帮助工程技术人员迅速地检测、诊断和解决由某个视频设备引入的技术故障。

为HDCP 提供支持的HDMI 输入

Thumbnail

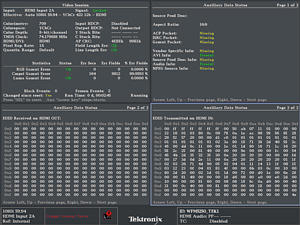

在多种显示中,可以提供HDMI 输入的相关EDID 信息。

目前,在从摄像机到蓝光播放器和机顶盒等各种电子设备中,HDMI(高清晰度多媒体接口)已获得广泛的应用。HDMI信号可以具有HDCP(高带宽复制保护)功能,这样可以防止版权内容的非法传播。HDCP 一般使用在消费类电子设备中,例如蓝光播放器和机顶盒。对于其它应用,例如摄像机或者其它专业设备,可以不启用HDCP保护,这样可以复制和传播具有版权的内容。在视频会话(Video Session)显示中可以找到HDCP相关信息。其它信号信息在HDMI接口中提供,在辅助数据状态(Aux Data Status)中可以找到它们的概要统计信息。当HDCP 内容存在时,那么SDI 输出和接在DVI-I 输出端的图像显示器均不能正常显示该内容,为了观看图像显示,切换到HDMI 输出端使用支持HDCP 协议的监测仪是必需的。在视频会话显示中,提供了HDMI 输入中与HDMI 元数据相关的概要信息。其它元数据可以在辅助状态(Aux Data Status)显示中找到,它提供有输入和输出EDID 信息的数据值。

3D 立体监视

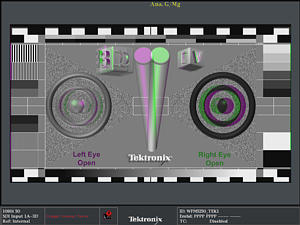

Thumbnail

左眼和右眼的3D监视。

带有选件S3D 的WFM5250 具有3D 测量和显示功能。3D 图像是由左眼和右眼两个视图组成的,它们分别来自两个独立的HD-SDI 信号,也可以由一路3G 信号的 B 级格式所组成。此外,3D 信号也可以在一路HD-SDI 信号中传送,作为并列的左眼图像和右眼图像。仪器提供了各种各样的3D监视模式,利用这些模式,可以帮助用户确定左眼和右眼视图之间的差异。根据左眼和右眼图像之间的这种视觉差异,则可以确定该图像中目标的深度。为便于3D 图像的监视,我们可以在仪器的图像模式中设置各种显示方式:

差值映像显示(Difference Map Display)-它是L-R 或者R-L即两个亮度视频信号的相减后的图像显示,两图像之差产生了一种灰度级差值映像图,以这种方式观察左眼和右眼图像之间的差异。

红/青彩色立体图显示(Red/Cyan Anaglyph Display)-左眼图像显示为红色,右眼图像显示为青色,而相同的左、右目标则显示为单色。利用这种显示图形,用户可以区分左右目标之间的差异并量度图像中目标的深度。

绿/ 品红彩色立体图显示(Green/Magenta Anaglyph Display)-左眼图像显示为绿色,右眼图像显示为品红色,而相同的左、右目标则显示为单色。如果某目标以品红出现随后又是绿色,则表示该目标来自屏幕面;类似地,如果某目标以绿色出现面随后为品红色,则该目标在屏幕面之后。

查验板显示(Checkerboard Display)-在这种图像显示中,一个来自左眼的图像块随后是来自右眼的图像块,呈现为一个16×9的查验板图案。这种显示图案有助于用户比较左眼和右眼图像之间的信号彩色和电平。

利用这些显示模式可以帮助用户比较左眼和右眼图像之间的视差,同时便于解释图像中目标的深度。

3D 立体测量

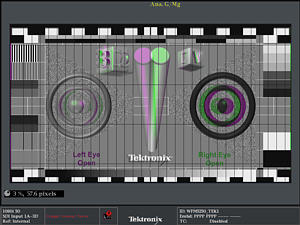

Thumbnail

利用视差栅格(disparity grid)的3D监视。

为了测量图像中某个目标的深度(选件S3D),可以将视差栅格(Disparity Grid)叠加在图像上,其中水平视差的测量值以占屏幕宽度的1%至15%来表示;而垂直视差以屏幕高度的50%、25% 或10% 来表示,这些比例数都是用户可以选择的。通过水平位置和垂直位置控制以移动视差栅格在图像显示器中的位置,这样便于量度图像中目标的深度。为了准确测量左眼图像和右眼图像之间的某一目标的水平视差,可以使用一组视差光标。测量读数以光标之间的像素差和目标视差的百分比来表示。

3D 校准的四钻石显示

新型的享有泰克公司专利的四钻石显示(选件S3D)可以简化立体摄像机的校准,其方法是:对每个分量(亮度、红、绿和蓝)的信号电平在垂直方向上按照由0至100%的顺序显示左眼和右眼信号的视差直方图。如果两台摄像机平衡良好,那么四个钻石的迹线均为一条垂直迹线。迹线的偏离表明左眼和右眼图像之间存在不平衡,这时应当通过调整摄像机的各个控制旋钮直至迹线逐渐垂直来予以校正。在节目的后期制作中编辑人员也可以使用这种显示图形以对左眼和右眼图像进行彩色校正。

Thumbnail

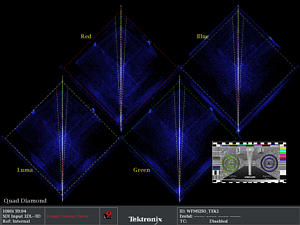

用于立体校准的四钻石显示。

集数字音频监视和视频监视于一体(选件AUD)

Thumbnail

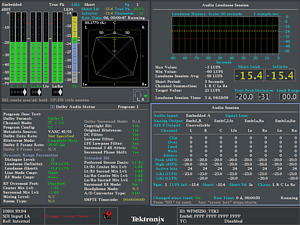

带有环绕声图形和响度监视的音频显示。

配备选件AUD后的WFM5250具有高质量的数字滤波和过取样特性,从而能够确保音频测量的准确性、可靠性和可重复性。该仪器提供了16个通道的嵌入数字音频监测功能,包括音频电平条、李沙如显示和环绕声显示*1,并且在前面板配置有耳机插口,这样可以很方便地对数字音频进行符合性验证,而不必使用其它附加设备。WFM5250 可以方便地将嵌入音频输入映射为仪器上的音频电平条显示,使它能够支持多种多样的音频混合格式,既支持多路立体声信号,也支持环绕立体声。

在仪器的环绕声显示1中,它能够提供被测系统中各声道交互作用的直观图形显示。在仪器的条形显示中,给出了有关音频故障、音频电平以及是否存在杜比格式音频的简明指示。在灵活的李沙如显示中,可以对任意两个音频通道间的相位进行测量。

WFM5250 的响度测量是按照TIU-R BS.1770-2/1771、EBU R 128 和ATSC A/85 推荐标准进行的,利用音频显示器中的响度表(需要选件LOUD)可以提供短时间内以及无限长时间内的音频响度测量。在音频响度会话显示(Loudness session display)中,以图形化的方式给出了响度测量随时间(从90 秒至30个小时)的变化曲线。仪器的响度测量结果也可以通过网络传送或者保存在USB 上以作进一步的分析。

经过专门设计的音频显示为WFM5250提供了更加深入的音频质量验证,这使得该仪器成为最完善和最轻便的波形和音频监测仪。音频屏幕报告提供了有关音频电平、音频故障以及每一声道的有效比特数等多种扼要的综合信息。WFM5250还具有音频控制包数据和通道状态显示功能。

利用仪器中的杜比状态显示可以监测杜比元数据,这样可以深入地观察VANC 杜比元数据是否符合SMPTE 2020 标准。用户可以选择一个嵌入的音频通道以监视该通道中的杜比E保护带的定时信息。

*1音频环绕声显示已得到Radio Technische Werksutten GmbH 和Co. KG(RTW)的认可。

设备的定时调整更方便

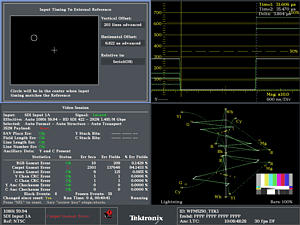

Thumbnail

仪器的定时和闪电显示可以简化设备的定时调整。

同步是视频系统中一项最基本的要求,也是一项十分重要的调试步骤。为了正确而又顺利地创建、传送和再现视频图像和音频信息,视频系统中的每一设备均必须处于同步状态。利用泰克公司的一种直观的定时显示图形,就能够清楚地观察到HD或SD信号相对于基准信号之间的定时偏置情况,从而迅速方便而又直观地实现系统的定时调整。(定时显示在HDMI输入格式中不适用)

享有泰克公司专利的定时显示利用一种简明的图形显示,能够在X-Y轴平面上给出输入信号和基准参考信号(或者是已保存的偏置参考信号)之间的相对定时。您只需简单地调整被测设备的定时设置直至圆周处于显示图形的中心,就能够准确地直接给出该设备与参考信号之间的相对定时,其中垂直定时偏置量以行数表示,而水平定时偏置量则以μs 表示。

闪电显示能够提供亮度和色度幅度显示,如果使用节目起始部分的彩条信号,有助于验证分量信号之间的定时是否正确。享有泰克公司专利的蝴蝶结显示是对闪电显示的完善和补充。利用专用的分量格式的蝴蝶结测试信号,有助于对各通道间的增益差和定时差进行精密而又准确的测量。

信号路径的故障查寻

利用选件GEN,可以产生一种简单的测试信号,它是在SDI输出中提供有100%彩条或75%彩条信号以及病理测试信号,这种测试信号在实践中是非常有用的,它可以用来查寻信号传送路径中或被测设备的故障,而不需要另行携带其它测试信号发生器。

为工程师和运营商提供的优异数据分析功能( 选件DATA)

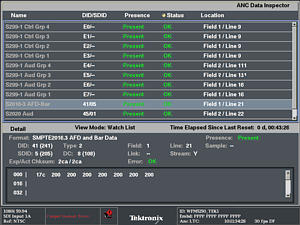

Thumbnail

仪器的ANC 数据查验器提供了详细的内容分析。

ANC 数据查验器提供了业内领先的附属数据查验功能。利用直观的ANC 数据显示,能够帮助广播电视业主方便而又准确地确信:他们所有必需的VANC数据均已存在,而且这些数据的配置也是正确的。

与其它解决方案相比较,ANC 数据查验器提供了一种观察ANC 数据的简明方式,使运营商能够很快确信,这些VANC数据的确存在而且没有错误。如果检测出错误,ANC 查验器就能够引导工程师迅速地进入更详细的数据包内容视图以进行更深入的分析。

在仪器的图像显示模式中,可以同时解码并显示隐蔽字幕(CEA708/608)和单个的图文电视字幕。可以按照WST 或者OP47 格式解码出图文电视的字幕页面。

Thumbnail

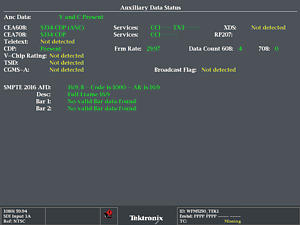

利用Aux 数据状态(Aux Data Status)显示,可以监视附属数据(包括隐蔽字幕、时间码和AFD 等)。

在辅助数据状态(Aux Data Status)显示中,按照SMPTE 2016标准提供了有效格式描述符(AFD)的简明信息,此外还有视频索引宽高比(Video Index Aspect Ratio)、宽屏信令(WSS)、VChip、TSID、CGMS-A、广播标志、CEA708/608 隐蔽字幕、图文电视以及时间码等信息。

今天,为处理链路中的各种设备而提供的信息元数据组获得了广泛的应用。因此,监视这些元数据,对于确保传输链路中的处理设备能够正确地处理传输信号是至关重要的。例如,AFD的正确格式能够保证显示器的宽高比具有正确的格式,WFM5250图像显示器中的自动AFD刻度以及二进制数据和文本说明为AFD 监视提供了方便。

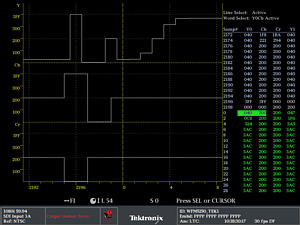

Thumbnail

在仪器的数据列表(datalist)中,逐个提供了每个像素的详细信息。

WFM5250 的数据列表(Datalist)显示能够提供HD/SD-SDI 以及3G-SDI(需要选件3G)输入信号中有关实际数据值的详细信息。利用这种显示,用户可以非常容易地对输入信号中的协议错误进行定位。(数据列表和ANC 数据查验器在HDMI 输入格式中不适用)

在数据表显示的右边,以十六进制、十进制或者二进制格式显示出数据值,利用如下的彩色标记可以很方便地识别数据类型以及错误数据:

  • 绿色 — 有效视频数据
  • 绿色 — 有效视频数据
  • 白色 — EAV、SAV 和其它保留字
  • 黄色 — 该数据值在正常允许值之外
  • 红色 — 非法数据值

数据表显示的左边显示的是对应样值序号的数据取值,并且将这些数据的取值描绘为数字波形。您可以将这种独特的显示配置为视频模式或数据模式。

在视频模式中,数据表显示的是某一样值在同一时刻的Y、Cb、Cr值,它们的具体数值可由垂直轴上的偏移量读出。和波形显示一样,您也可以将垂直轴配置为只显示1 个或2 个分量的偏移读数,也可以显示所有的3 个分量的偏移读数。

仪器支持的视频输入和外接基准信号的格式

信号格式STD SDSTD HD外接基准信号输入
三电平同步三电平 720p三电平 1080p三电平 1080i1080 SF
NTSCPAL50 Hz59.94 Hz60 Hz23.98 Hz24 Hz50 Hz59.94 Hz60 Hz23.98 Hz24 Hz

自动检测各种信号格式

WFM5250波形监测仪支持多种输入信号格式和外接基准信号的格式。该仪器能够自动检测输入信号的格式并为这些输入信号格式的各种显示作相应的设置。

BT601 483i, 59.94 Hz (525)X    X        X                X
BT601 576i, 50 Hz (625)X        XX                X
296M 720p, 23.98 Hz    XX        X    X        X    X
296M 720p, 24 Hz    X                X    X        X    X
296M 720p, 25 Hz    X    XX                X
296M 720p, 29.97 Hz    XX        X                X
296M 720p, 30 Hz    X                X                X
296M 720p, 50 Hz    X    XX                X
296M 720p, 59.94 Hz    XX        X                X    X
296M 720p, 60 Hz    X                X    X        X    X
240M 1035i, 59.94 Hz    XX        X                X
240M 1035i, 60 Hz    X                X    X        X    X
274M 1080i, 50 Hz    X    XX                X
274M 1080i, 59.94 Hz    XX        X                X
274M 1080i, 60 Hz    X                X    X        X    X
274M 1080p, 23.98 Hz    XX        X    X        X    X
274M 1080p, 24 Hz    X                X    X        X    X
274M 1080p, 25 Hz    X    XX                X
274M 1080p, 29.9 Hz    XX        X                X
274M 1080p, 30 Hz    X                X                X
274M 1080sf, 23.9 Hz    XX        X    X        X    X
274M 1080sf, 24 Hz    X                X    X        X    X
274M 1080sf, 25 Hz    X    XX                X
274M 1080sf, 29.9 Hz    XX        X                X
274M 1080sf, 30 Hz    X                X                X

支持的双链路格式

格式取样结构帧频/ 场频
1920 × 10804:2:2 YCbCr 10 比特60, 60/1.001,以及50 逐行扫描

4:4:4 RGB

4:4:4:4RGB +A 10 比特

30, 30/1.001, 25, 24以及24/1.001 逐行扫描, PsF 60, 60/1.001,以及50 隔行扫描
4:4:4 RGB 12 比特

4:4:4 YCbCr 10 比特

4:4:4:4 YCbCr +A 10 比特

4:4:4 YCbCr 12 比特

4:2:2 YCbCr 12 比特

4:2:2:4 YCbCr +A 12 比特

2048 × 1080

4:4:4 RGB

4:4:4:4RGB +A 10 比特

4:4:4:4RGB +A 10 比特以及24/1.001 逐行扫描,PsF
4:4:4 RGB 12 比特

4:4:4 YCbCr 10 比特

4:4:4:4 YCbCr +A 10 比特

4:4:4 YCbCr 12 比特

4:2:2 YCbCr 12 比特

4:2:2:4 YCbCr +A 12 比特

4:4:4 XYZ 12 比特

支持的HDMI 格式

CEA format numberVideo formatColor depth supported
1*640 x 480p, 59.94/60 Hz, 4:324/30/36 bit
2720 x 480p, 59.94/60 Hz, 4:324/30/36 bit
17720 x 576p, 50 Hz, 4:324/30/36 bit
41280 x 720p, 59.94/60 Hz, 16:924/30/36 bit
191280 x 720p, 50 Hz, 16:924/30/36 bit
51920 x 1080i, 59.94/60 Hz, 16:924/30/36 bit
201920 x 1080i, 50 Hz, 16:924/30/36 bit
161920 x 1080p, 59.94/60 Hz, 16:924/30 bit
311920 x 1080p, 50 Hz, 16:924/30 bit
321920 x 1080p, 23.98/24 Hz, 16:924/30/36 bit
331920 x 1080p, 25 Hz, 16:924/30/36 bit
341920 x 1080p, 29.97/30 Hz, 16:924/30/36 bit
   Limited range support: 4:2:2 YCbCr, 4:4:4 YCbCr
   Limited and full quantization range support: 4:4:4 RGB
* 有限支持。

支持的3G 单链路格式

格式样值结构帧频/ 场频
3G-SDI 格式
单链路
1920 × 1080

4:2:2 YCbCr 10 比特

A 级和B 级

50, 59.94, 60 逐行扫描

4:2:2 YCbCr 10 比特

B 级

23.98, 23.98sF, 24, 24sF, 25, 25sF 29.97, 29.97sF, 30, 30sF 逐行扫描; 50, 59.94, 60 隔行扫描

4:4:4 YCbCr 10 比特

4:4:4:4 YCbCrA 10 比特

B 级

4:4:4 RGB 10 比特

4:4:4:4 RGB +A 10 比特

B 级

4:4:4 RGB 12 比特

B 级

4:2:2 YCbCr 12 比特

4:2:2:4 YCbCrA 12 比特

B 级

4:4:4 YCbCr 12 比特

B 级

2048 × 1080

4:4:4 RGB 12 比特

B 级

23.98, 23.98sF, 24, 24sF, 25, 25sF, 29.97, 29.97sF, 30, 30sF 逐行扫描

4:4:4 XYZ 12 比特

B 级

2 × HD

1920 × 1080

4:2:2 YCbCr 10 比特

B 级

23.98, 23.98sF, 24, 24sF, 25, 25sF, 29.97, 29.97sF, 30, 30sF 逐行扫描;50, 59.94, 60 隔行扫描

2 × HD

1280 × 720

4:2:2 YCbCr 10 比特

B 级

23.98, 24, 25, 29.97, 30, 50, 59.94, 60 逐行扫描

技术特性

串行数字视频接口

特性说明
输入

2 路

自动检测3G、双链路、HD 或SD 信号输入(3G 格式需要选件3G)

输入类型BNC,内部终接75Ω 负载
输入电平800 mVp-p, ±10%
输入均衡

270 Mb/s: 1694A 电缆最长为 215 m

1.5 Gb/s: 1694A 电缆最长为200 m

3 Gb/s: 1694A 电缆最长为130 m

输出SDI切换输出,可选择,有效输入信号或者测试信号
反射损耗(输入或输出)

>15 15dB,1MHz 至1.5GHz,电源开启或关闭

>10 dB,1.5 GHz 至3 GHz,电源开启或关闭

监测仪输出

信号格式(DVI-I输出)-1024×768,60Hz帧频。

当输入为HDMI 格式时,如果监视HDCP 加密视频信号,则图像显示器将无效。

外接基准信号

特性说明
同步格式NTSC 和PAL,或三电平同步
输入类型无源环通BNC,75Ω 补偿
DC 输入阻抗20kΩ,标称值
反射损耗

>40dB,6MHz 以内

>35dB,30MHz 以内

同步锁定范围±50 ppm

高清晰度多媒体接口(HDMI)

特性说明
输入

2 路输入

自动格式检测(符合1.4 版)

输出HDMI 切换输入固定为YCbCr 4:2:2 格式
连接类型类型A 插口
HDCP如果在选择输入时接收的是HDMI 加密内容,则HDMI 输出也是加密的彩色处理

串行数字波形垂直特性

特性说明
垂直测量精度增益为x1 时,± 0.5%x700mV 满刻,度增益为x5 时,± 0.2%x700mV 满刻度
增益× 1,× 5,可变增益可在0.25 倍至高于7.5 倍的范围内调整
频率响应
   SD

亮度(Y)通道:5.75MHz 以内± 0.5%

色差通道(Pb, Pr): 2.75MHz 以内± 0.5%

   HD

亮度(Y)通道:30MHz 以内± 0.5%

色差通道(Pb, Pr): 15MHz 以内± 0.5%

波形水平偏转

特性说明
扫描定时精度±0.1%
扫描线性±0.1%

音频特性

特性说明
电平表分辨率

从满刻度至-20dBFS,30dB 处步进0.056dB

信号电平在-20dBFS以上,70dB处步进0.20dB

冲击式电平表真实峰值,PPM类型1,PPM类型2,BBC PPM,扩展的VU 表,响度

定义的/

可编程的电平检测

Mute(默音),clip(限幅),用户定义的静音(silence)和电平过高(over)
电平表精度-0.5dB(模拟),-0.2dB(数字),从20Hz 至 20kHz,0 至-40dBFS 正弦波,峰值冲击模式

电源

• 12V DC 输入

• 电源适配器,可用于100V 至240V AC ± 10% 50/60 Hz

输入电压

特性说明
电压范围

直流标称值12V 至15V

最低10.75V 至最高18V 内可运行

供电连接器

XLR 4 针连接器

针脚1 为负极

针脚4 为正极

2、3 针未用

电源消耗

典型值27W

最大值35W

浪涌电流电压12V 时为10 安培
额定熔断器4 安培,机内熔断器自动复原
瞬时过压和极性反转保护直流± 30V 以内提供极性反转和过压保护。
瞬时高压时仪器可自动降压,以避免仪器损坏且不会失效

物理特性

尺寸毫米英寸
1335.3
2138.4
1405.5
重量 公斤
净重1.53.3

订购信息

型号选件说 明
WFM5250

SDI/HDMI 波形监测仪,2 路SDI 输入和2 路HDMI 输入

必须配置选件3G 才能提供3G-SDI 信号格式支持

3G为3G-SDI 信号格式(A 级和B 级)提供支持
AUD支持16 个通道的嵌入AES 音频监视(包括多通道环绕声显示)
SIM同时监视2 路HD/SD-SDI 输入,或者一路HD/SD-SDI 输入和一路HDMI 输入;必须配置选件3G 才能提供3G-SDI 信号格式支持
DATA提供附属数据(包括708 和608 隐蔽字幕解码,图文电视和OP47字幕,AFD 和CGMS-A)监视功能,提供ANC 数据查验器和高级数据分析功能
GEN

提供3G/HD/SD-SDI 彩条和病理测试信号发生功能

必须安装选件3G 才能提供3G-SDI 信号发生功能

LOUD

提供音频响度监视功能,包括响度表,响度趋势图表和响度数据日志记录功能

另外还必须订购选件AUD

PROD提供高级色域监视软件包(包括矛头显示和亮度合格矢量显示)
S3D支持SDI 立体3D 视频提供监视

注意:在订购时请指定电源插头类型。



售后升级选件

型号选件说 明
WFM525UP

WFM5250 3G/HD/SD 波形监测仪的售后升级

必须将选件3G 安装在WFM5250 中才能提供3G-SDI 支持

3G为3G-SDI 信号格式(A 级和B 级)提供支持
AUD支持16 个通道的嵌入AES 音频监视(包括多通道环绕声显示)
SIM同时监视2 路HD/SD-SDI 输入,或者一路HD/SD-SDI 输入和一路HDMI 输入;必须配置选件3G 才能提供3G-SDI 信号格式支持
DATA提供附属数据(包括708 和608 隐蔽字幕解码,图文电视和OP47字幕,AFD 和CGMS-A)监视功能,提供ANC 数据查验器和高级数据分析功能
GEN

提供3G/HD/SD-SDI 彩条和病理测试信号发生功能

必须安装选件3G 才能提供3G-SDI 信号发生功能

LOUD

提供音频响度监视功能,包括响度表,响度趋势图表和响度数据日志记录功能

还必须将选件AUD 安装在WFM5250 基本单元中

PROD提供高级色域监视软件包(包括矛头显示和亮度合格矢量显示)
S3D支持SDI 立体3D 视频提供监视

国际电源插头选项

选项说明
选项 A0北美电源
选项 A1欧洲通用电源
选项 A2英国电源
选项 A3澳大利亚电源
选项 A5瑞士电源
选项 A6日本电源
选项 A10中国电源
选项 A11印度电源
选项 A12巴西电源
选项 A99巴西电源

可选购附件

附件说明
机箱附件
WFM50F01机箱附件
WFM50FSC(需要WFM50F01)与WFM5000 系列便携式机箱相伴的软携带式机箱
WFMRACK-NN可以将任意WFM5000、WFM6000、WFM7000或WFM8000系列组合在一起的双机架机箱
WFMRACK-ON将任意WFM5000、WFM6000、WFM7000或WFM8000系列与老式1700系列、WFM601、764 或者760 产品组合在一起的双机架机箱
WFMRACK-S2

全支架,短机身,3RU安装机架,以搭配一个或两个WFM5xxx 或WFM4xxx



WFM50F06双机箱的填充面板
电池附件
WFM50FGM电池适配器板(Anton Bauer 黄金安装)
WFM50FVM电池适配器板(Sony/IDX V- 安装)

服务选项

选项说明
选项 C33 年校正服务
选项 C55 年校正服务
选项 D33 年校正数据报告(含选项C3)
选项 D55 年校正数据报告(含选项C5)
选项 G33 年全面服务(Complete Care),包括出租的仪器,预定校正等
选项 G55 年全面服务(Complete Care),包括出租的仪器,预定校正等
选项 R33 年维修服务(含保修)
选项 R55 年维修服务(含保修)
选项 R5DW维修服务5 年(包括产品保修期),5 年周期从客户购置仪器时算起。如果仪器在产品保修期内则适用本选项。一旦仪器超出产品保修期则不适用
Opt. R3DW维修服务3 年(包括产品保修期),3 年周期从客户购置仪器时算起。如果仪器在产品保修期内则适用本选项。一旦仪器超出产品保修期则不适用

Thumbnail

WFM5250 前面板。

Thumbnail

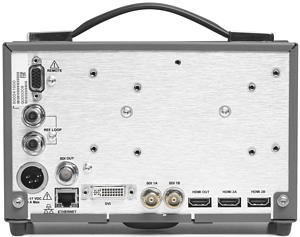

WFM5250 后面板。

Thumbnail

Last Modified:
Go to top
