DPT1000A 功率器件动态参数测试系统

DPT1000A 功率器件动态参数测试系统,专门用于针对三代半导体功率器件的动态特性分析测试,泰克与系统商一起共同解决客户在功率器件动态特性表征中常见的疑难问题。

该系统以机柜系统形式交付客户,可以通过上位机软件配置测试设备和测试项目,获取测试结果并生成数据报告。系统具备极高的测试灵活性,可以根据需求定制驱动电路板设计,更改栅极电阻,负载电感等关键器件参数。

采样率

6.25 Gsa/s

采样精度

12 ppb + 75 ppb/年

时延校准精度

200 ps(典型值)

最大电压/最大电流

2000V/
200A

高度灵活测试,解决功率器件动态特性分析难题

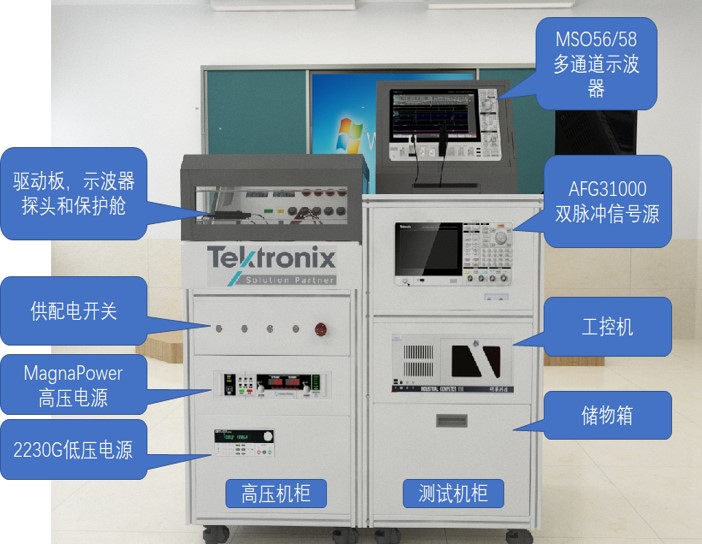

该系统由泰克高分辨率示波器,光隔离探头,双脉冲信号源,高压电源,功率器件双脉冲测试驱动板,防护舱,芯片温控系统,和自动化测试软件组成。以机柜系统形式交付客户,可以通过上位机软件配置测试设备和测试项目,获取测试结果并生成数据报告。

系统方案旨在帮助解决客户在功率器件动态特性表征中常见的疑难问题,包括如何设计高速工作的驱动电路,如何适配多种芯片封装形式,如何选择和连接探头进行信号测试,如何优化和抑制测试过程中的噪声和干扰。帮助客户在研发设计、失效分析、进厂检测和试产阶段快速评估器件性能,更快应对市场需求改善产品性能。也帮助客户快速验证自研驱动电路,加速应用端解决方案落地。

测试系统具备极高的测试灵活性,软硬件设计方案均由国内团队开发,可以根据客户需求定制驱动电路板设计,更改栅极电阻,负载电感等关键器件参数,满足多种客户测试和应用场景需求。

高效率,高精度

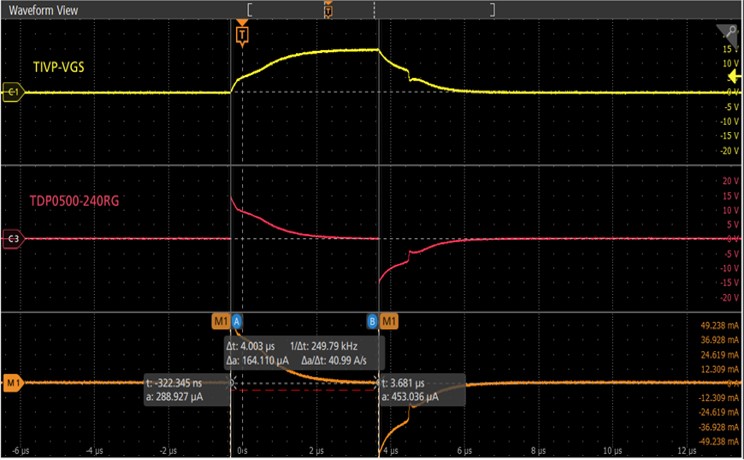

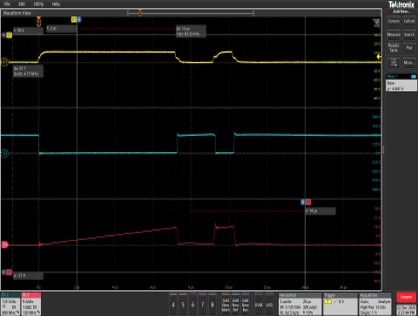

使用泰克公司最新推出的新五系高分辨率示波器和专门用于高压差分信号测试的光隔离探头,为三代半导体器件动态特性表征带来更高带宽和更高测试精度。泰克新五系示波器可以最高支持8通道同时测量,对于半桥结构双脉冲测试电路,可以同时对上下管信号进行同步测试。光隔离探头提供了极高的共模抑制比,可以在上管测试中提供更准确的波形数据。针对系统中高速电流的测试,使用高精度电流传感器,得到更高的电流测试带宽和更准确的电流波形。同时系统还提供了动态导通电阻测试功能,可以在高速开关状态下对器件的动态导通电阻进行评估,帮助客户更准确的了解器件动态特性。可进行DPT/Qg/Rds(on)测试,单次测试即可完成开关特性和反向恢复特性测试。整个系统采用低回路电感设计(<[email protected]系统),测试方案完全符合IEC60747-8/9标准

易用度高

  • 符合人体工学的外观设计,确保使用的舒适性

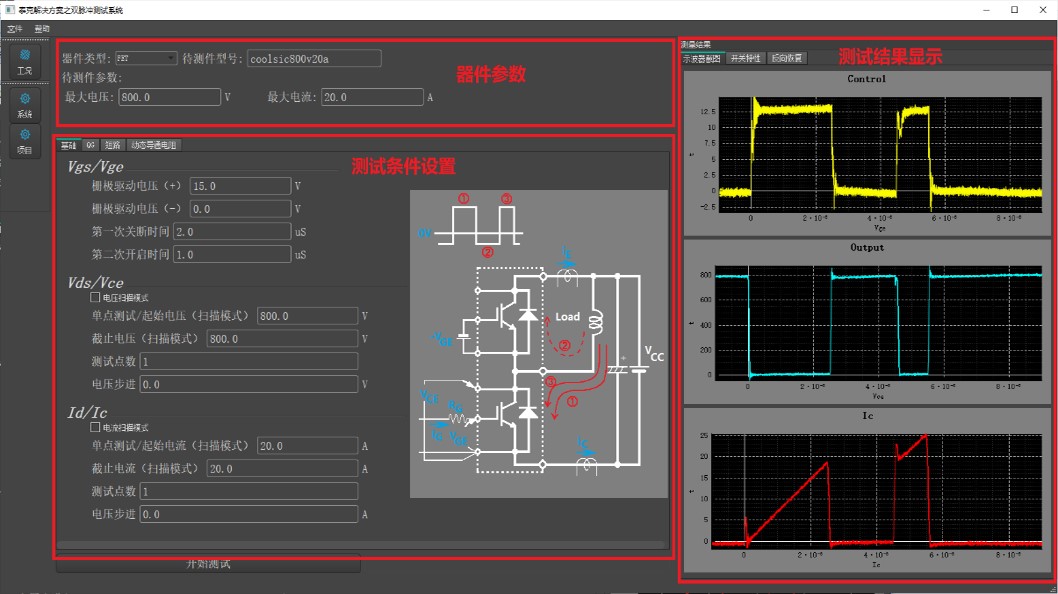

  • 简洁美观的软件设计,操作简单易学
  • 软硬件开放设计,更高灵活度,可以支持客户进行驱动板更新设计以应对不同封装器件测试
  • 实时保存测试结果(CSV),可选择同时保存波形数据,生成报告

安全防护

采用多重安全保护机制,防爆、防触电、防烫伤、系统提供过流保护、过压保护功能

Document
名称 型号 功能描述/组成
示波器
混合信号示波器 MSO58 1.通道数:8
2.带宽:1GHz
3.实时采样率:不小于6.25GS/s
4.记录长度:不小于62.5M采样点
混合信号示波器选件-带宽 MSO58 5-BW-1000 5.垂直分辨率:12位ADC(高分辨率模式16位)
光隔离探头
光隔离探头 TIVP05 1.带宽:500MHz
2.差分电压:±50V/±2500V
3.共模电压:≤60kV
4.共模抑制比:
DC:>160dB;
100MHz:100dB;
光隔离探头附件 TIVPWS500X 500MHz:80dB;
电流探头
电流探头 TCP0030A 1.DC:30A
2.最大RMS:30A
3.峰值电流:50A
4.最小电流:1mA
5.带宽:120MHz
6.上升时间:<2.92ns< /td>
双脉冲信号发生器
函数发生器 AFG31252 1.通道:2
2.输出幅度范围:接到50Ω负载时的输出幅度范围1mVp-p至10Vp-p
3.带宽:25MHz
4.采样率:250 MSa/s
5.垂直分辨率:14位
直流电源
直流电源 2230-30-1 1.最大输出电压:30V
2.最大输出电流:1.5A
3.功率:360W
4.分辨率:1mV/1mA
5.测量精度:1mV/1mA
高压直流电源 XR2000-1/240SP 1.最大输出电压:2000V
2.最大输出电流:1A
功率:2000W
4.纹波:450mVRMS
系统集成服务
动态参数测试系统集成 DPT-1000A系统集成 功率器件驱动板和控制/防护装置/驱动板和子板
  1. 功率器件实验板母板,驱动板子板,探头固定件
  2. 保护罩和外围保护电路:ESD保护,开盖自动断电,三色状态显示灯
  3. 提供控制和测试外围接口
  4. 400MHz带宽电流传感器和测试连接线,50欧/1M欧阻抗匹配器
机柜和硬件系统集成
  1. 高功率机柜和测试机柜
  2. 机柜导轨,设备上架套件,前面板盖板,机柜风扇,试验箱抽拉抽屉,PSU等
  3. 19英寸显示器和支撑固定
  4. 上电控制和紧急制动断电控制
  5. 太网交换机和仪表控制连接线
  6. 工控机:Intel i5,4G RAM,1T硬盘,鼠标键盘
自动化动态特性测试软件
  1. 符合IEC60747-8/-9,JC70.1/.2
  2. Ton Loss, Toff Loss, dV/dt, dV/dt peak, dI/dt, dI/dt peak, Rise Time, Fall Time, td(on), td(off), Err (Recovery Loss) , Qrr, Trr, Irr, 安全工作区等
  3. 支持在线和离线数据分析
  4. 自动生成测试数据报表
可定制负载空心电感
  1. 20/50/100/200uH可调
  2. 精度±5uH
示波器延迟校准件
  1. Deskew示波器多通道探头延迟校准件
功率器件控温模组
  1. 功率器件温控器,具备温度调节功能,可在室温~200℃温度范围内对功率器件进行温度控制,分辨率:1℃,精度:±3℃
  2. 功率器件控温夹具
运输和上门安装和培训服务 运输/安装/调试/培训/服务

1. 泰克专利的高共模抑制比的高压差分IsoVu 探头,满足新一代SiC/GaN半导体器件更高母线电压和更快开关时间的测量挑战要求,更加适合高浮地电压下,上管栅极信号的准确测量

2. 选用12 bits垂直分辨率示波器产品,正确反 映波形的细节,获取特性参数的准确结果

3. 6通道或者8通道波形输入配置,可以同时 完成上/下管测试,避免频繁连接探头或引线带来的测试误差

4. 测量参数齐全,支持器件类型多

5. 更高的灵活性,可以适配更多种封装和不同工作条件下的功率器件

6. 功能完善的自动化测试软件,支持一键测试动态参数,方便用户使用
