PRISM 媒体监测和分析平台

PRISM 媒体监测和分析平台

PRISM 可以根据运营需求进行配置,同时又具有独特的可扩展性可满足工程诊断过程中的各种需求,是您在 SDI 和 IP 工作流程中需要的特有的监控解决方案。

PRISM 旨在满足未来的 IP 广播需求,囊括一整套全新的测量和显示功能,可提供网络性能和问题的可视性,并缩短隔离和解决故障所需的时间。PRISM 还适用于 SDI 领域,可提供您在 SDI 环境中需要的所熟知的链路连接、测量和显示。此外,PRISM 还配备对应于新 HDR/WCG 工作流的功能,支持以统一方式完成作业,并降低创建多种格式内容时的复杂性。

使用 PRISM,您现在可以自信地为 SDI 和 IP 领域进行连接部署,实现客观而可信的测量。

  • 监控主要的 IP 格式:SMPTE ST2110-20/30/40;SMPTE ST2022-6/7
  • 分析 PTP 和冗余备份路径
  • 使用具有完善 API 的 NMOS 轻松进行集成和管理
  • 简化 4K/WCG/HDR 中的转播车和演播室制作
  • 提供后期的编辑和技术质量控制
IP 格式

SMPTE ST2110-20/30/40;
SMPTE ST2022-6/7;
SMPTE ST2059-2

SDI 格式

12G/6G/3G/HD/SD-SDI

外形

3RU 半机架或 1RU 全机架

PRISM 媒体监测和分析平台

单一的运营与工程设计解决方案

PRISM 旨在成为您的运营和工程设计过程中所需的唯一平台。该基本设备能够满足在现场制作环境中工作的视频工程师、在设施中进行置信度监控的工程师、广播环境中的编辑人员的需求。通过选择一系列易于升级的选项,可以扩展和配置仪器功能,来处理运营和工程设计中的多个应用。可以在您的需求发生变化时应用这些选项。泰克的方案可以简化您的购买决策过程并降低相应风险。

特点

  • 标配的 IP 和 SDI 连接:SMPTE ST2110-20、ST2110-30、ST2110-40、SMPTE ST2059 (PTP)、SMPTE ST2022-7(冗余)、SMPTE ST2022-5/6 和 SDI SD/HD/3G/12G,全部在基础设备中提供
  • 可以随时将易选的选项应用于基本设备,以便为大多数应用场景提供完整的配置控制
  • 有两种不同的外形:带集成屏幕 (MPI) 的 3RU 半机架和带外部屏幕 (MPX) 的 1RU 全机架,可满足您的环境需求
  • 10G 或 25G 连接(可在需要时简单方便地从 10G 升级到 25G)
  • 符合 NMOS 标准,易于在 IP 系统中集成和使用

通过创新简化设计、节省空间并降低成本

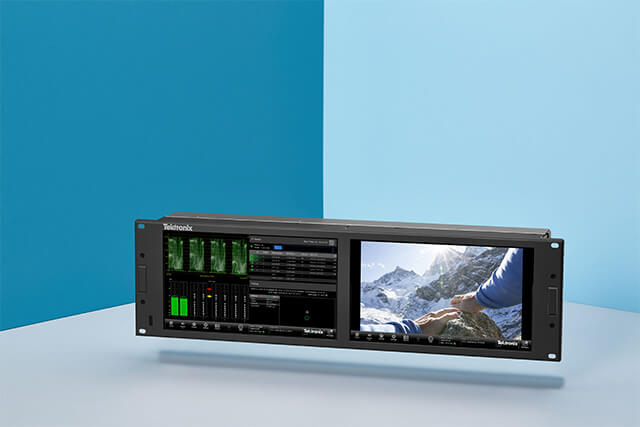

我们倾听您的需求,并推出一系列创新附件,可提供设计灵活性,并节省空间和成本!新的扩展型显示器选项允许用户从单个 PRISM 启用单独的屏幕。这种双显示器选项专用于空间受限的应用,或将仪器安装在远程设施中的情况。1 RU MPX 中的新扬声器选项以及便捷的音频通道选择机制意味着,PRISM 可用于在单个仪器中提供视频测量和音频监控。

特点

  • 现在,可以通过第二个显示单元扩展 PRISM 的大屏幕空间
  • 双屏幕的深度不到 3 英寸,非常适合空间受限并且必须具备屏幕监控功能的场合
  • 现在,可通过 1RU MPX 版本中的附加选项获得高品质扬声器。具有独立的音量和平衡控制,可实现快速音频检查,非常适合于侦听选定通道上的 L/R 音频
  • AUX SDI 输出可用于驱动没有 IP 连接的外部设备

缩短用于诊断和解决故障的时间

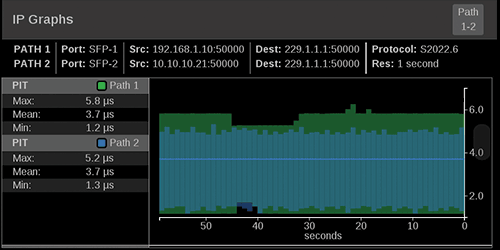

通过广播和 IT 网络工程师熟悉的易于理解的图形显示,PRISM 简化了复杂信息。全面的 IP 和 SDI 测量有助于缩短对混合 IP 和 SDI 环境中的网络或内容问题的故障隔离、诊断和解决时间。

特点

  • 与 SMPTE ST2110 和 PTP 的直接/本地连接意味着在数据进入仪器时数据不会丢失或被过滤
  • 锁定到 PTP 时钟以及相对 PTP 和黑场基准的视频、音频和数据流基本时序测量
  • 通过 SMPTE ST2022 -7 分析确保系统冗余路径按预期工作
  • 为 SDI (SD/HD/3G/12G) 及 SMPTE ST2110-20 和 ST2110-30 生成测试信号
  • 通过 SMPTE ST2110-21 发送方和接收方缓冲区模型,了解数据流量和格式对系统的影响

简化复杂 HDR 环境中的摄像机设置和操作

通过 PRISM,不必在多种色彩空间操作中提供可靠的多摄像机 HDR 和 SDR 制作,包括 BT.709 和 BT.2020。泰克专有的显示和自动化标准转换功能可提供客观、可重复的测量,以确保实现每位摄影师所需的一致“显示形式”和令人惊叹的视觉效果。

特点

  • 拥有专利的“停止波形显示”:可在现场和演播室环境中轻松调整摄像机
  • 集成了传输功能/颜色空间转换功能的矢量和色域显示器:简化难于处理的自然肤色设置
  • 集成了传输功能/颜色空间转换功能的图像显示器:可观看逼真的 HDR 和/或 BT.2020 内容
  • 无论是拍摄使用 PQ、HLG、SLOG2、SLOG3 还是 LOG-C 格式,PRISM 都可让您完全放心
型号 外形 SDI 格式 音频格式 显示画面 测量
(MP-IP-MEAS 选件)
IP 格式
(MP-IP-STD 选件)
报价
MPI2-10 3RU 集成显示器 12G、
6G (MP2-FMT-4K)、
3G-SDI A 和 B 级、
HD-SDI、SD-SDI
AES67 和 2110-30
嵌入式
波形和图像、音频条、视频会话、事件/错误日志、IP 状态 (MP-IP-STD)、分级波形表示 (MP2-PROD) SMPTE ST 2110-21、
IP/PTP 会话、IP
图、PIT
直方图、PTP
时序、IP 码流
捕获
SMPTE ST:
2110-20/30/40
2022-6/-7 和 2059-2
ASPEN SMPTE
RDD-37(仅视频内容)
IEEE 1588
配置与报价
MPX2-10 1 RU 外部显示器 配置与报价
MPI 3RU 集成显示器 12G、
6G (MP-FMT-4K)、
3G-SDI A 和 B 级、
HD-SDI、SD-SDI
AES67 和 2110-30 (MP-IP-STD),
嵌入式
波形和图像,音频条,视频会话,事件/错误日志,IP 状态 (MP-IP-STD),停止波形显示 (MP-PROD) SMPTE ST 2110-21、
IP/PTP 会话、IP
图、PIT
直方图、PTP
时序、IP 码流
捕获 (MP-IP-CAP)
SMPTE ST:
2110-20/30/40
2022-6/-7 和 2059-2
ASPEN SMPTE
RDD-37(仅视频内容)
IEEE 1588
配置与报价
MPX 1 RU 外部显示器 配置与报价

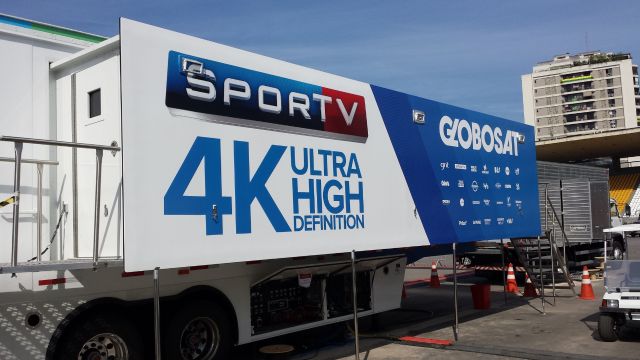

卡车/转播室和演播室制作

在现场直播活动之前正确设置摄像机对准和匹配对于制作出色图像和高度真实的观看体验至关重要。PRISM 可满足您的应用需求,无论是从当地演播室制作到全球体育赛事直播,还是从熟悉的 HD 工作流到新兴的 4K HDR 工作流。

特点

  • HLG、ST 2084 PQ、S-LOG2、S-LOG3、LOG-C、HDR 工作流程的集成传输功能/颜色空间转换功能
  • 符合 ITU-R BT.2020 的广色域 (WCG) 支持
  • 已获专利的分级波形显示、菱形显示和闪电显示
  • 实时 CIE 图
  • 创新型双屏幕配置,适用于空间受限的操作空间

混合 IP/SDI 设备运行及维护

向 IP 设施过渡的过程具有挑战性。PRISM 旨在满足广播工程师从 SDI 向 IP 过渡时所面临的测量需求。创新的显示和图形提供有关 IP 环境中发生的情况的信息。熟悉的,更传统的 SDI 显示和测量功能向广播工程师告知网络上的视频、音频和数据的情况。PRISM 将 IP 和 SDI 领域关联起来,以缓解挑战。

特点

  • 全面的 SMPTE ST2110-20/21/30/40、ST2022-6/7 和 PTP 测量
  • 关联不同 IP 和内容层中的视频错误
  • 确保 PTP 时序和冗余路径准确并按预期工作
  • 监控发送方设备中的 RTP 数据包传送时序是否符合 SMPTE ST2110-21 要求
型号 外形 SDI 格式 音频格式 显示画面 测量
(MP-IP-MEAS 选件)
IP 格式
(MP-IP-STD 选件)
报价
MPI2-10 3RU 集成显示器 12G、
6G (MP2-FMT-4K)、
3G-SDI A 和 B 级、
HD-SDI、SD-SDI
AES67 和 2110-30
嵌入式
波形和图像、音频条、视频会话、事件/错误日志、IP 状态 (MP-IP-STD)、分级波形表示 (MP2-PROD) SMPTE ST 2110-21、
IP/PTP 会话、IP
图、PIT
直方图、PTP
时序、IP 码流
捕获
SMPTE ST:
2110-20/30/40
2022-6/-7 和 2059-2
ASPEN SMPTE
RDD-37(仅视频内容)
IEEE 1588
配置与报价
MPX2-10 1 RU 外部显示器 配置与报价
MPI 3RU 集成显示器 12G、
6G (MP-FMT-4K)、
3G-SDI A 和 B 级、
HD-SDI、SD-SDI
AES67 和 2110-30 (MP-IP-STD),
嵌入式
波形和图像,音频条,视频会话,事件/错误日志,IP 状态 (MP-IP-STD),停止波形显示 (MP-PROD) SMPTE ST 2110-21、
IP/PTP 会话、IP
图、PIT
直方图、PTP
时序、IP 码流
捕获 (MP-IP-CAP)
SMPTE ST:
2110-20/30/40
2022-6/-7 和 2059-2
ASPEN SMPTE
RDD-37(仅视频内容)
IEEE 1588
配置与报价
MPX 1 RU 外部显示器 配置与报价
