HDMI

高清晰度多媒体接口 (HDMI) 是用于提供高清体验的数字视频接口。随着 HDMI 标准的传输速度提高,由于信号质量失真而引起的互操作性问题为 HDMI 接收设备和源设备带来了新的技术要求和测试挑战。

泰克测试解决方案包括 HDMI 2.1 支持,可提供高级信号捕获和分析功能,并具有自动测试功能,可加快测试和产品开发周期。测试支持包括:

  • HDMI 信号源测试
  • HDMI 接收设备测试
  • HDMI 2.1 eARC

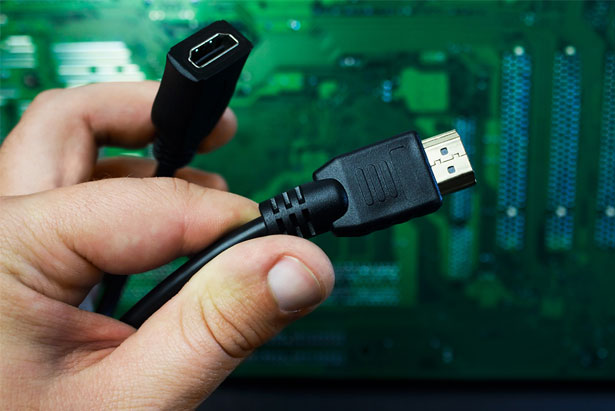

高清晰度多媒体接口

HDMI 信号源测试

HDMI 标准不断发展,现在可以提供高质量的视频和音频。HDMI 信号源开发人员在每一代产品中都面临更快的数据速率和新的测试挑战。HDMI 2.1 通过 4 条通道将数据速率提高到最高 48 Gbps(每秒千兆位),从而扩展了测试用例和测试时间。差分、眼图和单端测量要求信号完整性高、低噪声,以便准确测量设备性能。

对于 HDMI 信号源测试,泰克提供了两种源测试配置,可以更好地满足您的需求。基于 TekExpress 的软件解决方案使所有信号源测量的执行完全自动化。泰克的信号源测试解决方案在测试之间无需更改连接或进行人工干预,因此设置简单、易于使用、测量精度高且测试时间短。

优良的探测技术

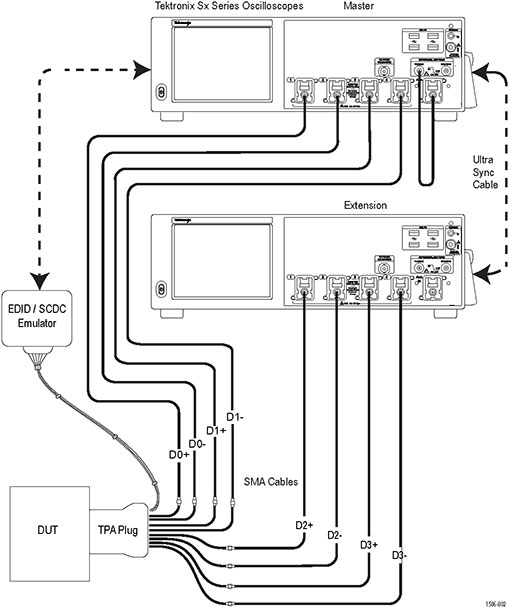

具有堆栈配置的信号源测试设置

HDMI 接收设备测试

测量稳定性裕度

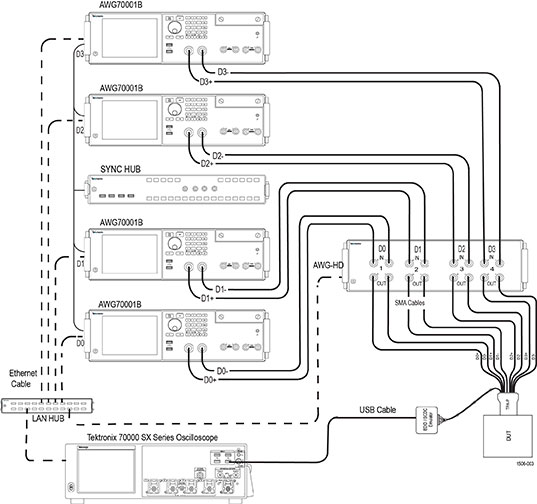

接收设备测试设置的连接示意图,包括泰克 AWG-HD 测试夹具。

接收设备测试需要一个能够生成多种测试码型且能够在输出信号中增加精确损伤量的信号源。抖动、容限、时滞、灵敏度和定时测试以及可重复性至关重要。新标准提高了每条通道的数据速率和测试时间。

对于希望通过满足新标准要求的性能来减少测试时间的客户,泰克提供了用于 HDMI 接收设备测试的完整测试解决方案。该解决方案采用性能优异的 Tektronix AWG70001B 和新型 AWG-HD 测试夹具,可提供完整的解决方案,而无需外部延迟线、放大器或偏置器。基于 TekExpress 的软件解决方案使所有接收设备测量的执行完全自动化。连接设置后,在测试之间无需进行任何更改或手动干预。泰克接收设备测试提供端到端自动化解决方案,大大缩短了测试时间。

HDMI 2.1 eARC 测试

增强型音频回传通道 (eARC) 是 HDMI 2.1 中的一项新功能,简化了音频连接并支持先进的音频格式和更高的音频质量。eARC 通过单端信号并利用 IEC61937 规范改善了差分音频信息。为了测试 eARC 一致性,开发人员需要经济实惠、易于使用、全面且快速的测量解决方案。

泰克为 eARC Tx 和 eARC Rx 提供完整的一致性测试解决方案。泰克 DPO/DSA/MSO - 7000/70000/C/D/DX/SX 系列支持泰克 eARC 解决方案,带宽大于或等于 2.5GHz。该解决方案使用泰克 AWG5200 简化 eARC Tx 和 Rx 测试。基于 TekExpress 的软件使所有 eARC Tx 和 eARC Rx 一致性测量的执行完全自动化,因此设置简单、易于使用且测试快速而高效。

优良的探测技术

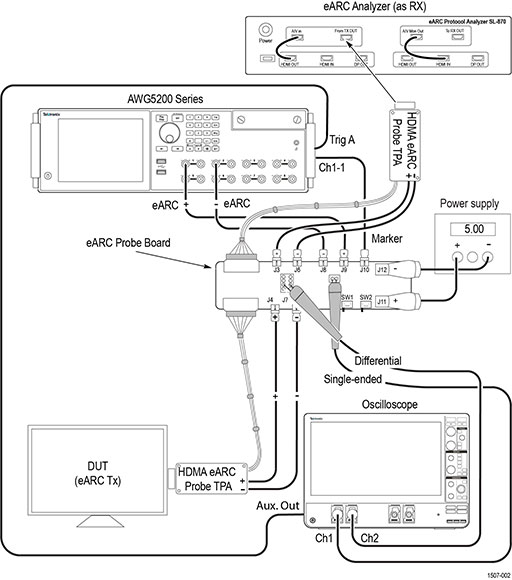

使用泰克 AWG5200 的测试配置可简化 eARC Tx 和 Rx 测试
