统一的仪器解决方案

Implementor

Implementor 工具可简化设计调试。 该工具在设计阶段使用,用于计划对基础设施的调试,并自动将基础设施插入设计的原始 RTL 描述。

OptiRank 算法提供最优信号捕获建议。 OptiRank 算法使用您的 RTL 根据关联、等效、您的限制及专家判断对信号进行分析、组织和评级。 OptiRank 将对最优信号捕获范围进行建议,同时让您进行完全掌控。

只需几次点击,Implementor 即可根据您的信号捕获要求生成基于 RTL 的专业硬件基础设施,并将其插入现有 RTL 与任何 CAD 流程无缝集成。方便使用的图形用户界面可让您方便配置捕获内存大小及观察网络结果,并提供门控成本的即时反馈。

Implementor 在 RTL 上按层级运行,从而各个块或子系统可以彼此独立并在最高级别进行测量。

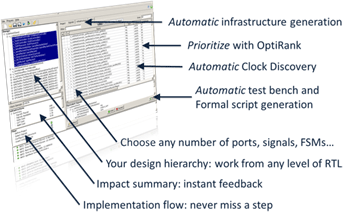

words-pointing-to-screen

分析仪

使用逻辑分析仪式的视图和使用 RTL 级命名的高级触发条件快速全面地调试。确保使用内置压缩和条件捕获获得超过百万时钟周期的光迹,与触发时间相关,并在所有内部时基域之间同时对准。

方便使用的图形界面可保存捕获配置,从而在以后不同的测试下重复使用。例如,您可以运行相同的测试,但是在添加附加信号后捕获触发后的更多数据。Analyer 便于您简单而方便地提取任何信息。

extensible-diagram
