PCIe测试解决方案

PCIe(PCI Express)接口自从被PCI专业组(PCI-SIG)推出以来,已成为了各类计算机、服务器以及终端设备上最重要的接口。为了更高的数据吞吐率,PCI-SIG专业组于2010年推出了PCIe 3.0,数据速率达到了8GT/s;2017年推出了PCIe 4.0,数据速率达到了16GT/s。

PCIe 3.0已是个人计算机上的标配接口;PCIe 4.0目前大部分用于服务器上,在高端个人计算机上也开始普及。随着400G以太网的技术革新,加速了对高速接口的速率要求,PCIe 5.0标准也于2019年浮出水面,数据速率在PCIe 4.0的基础上进行了翻倍,达到32.0 GT/s,PCIe 5.0是目前最新指定的标准。

泰克PCIE测试解决方案完整覆盖了PCIe一致性测试规范中的所有测试项,工程师可以加快 PCIe 设计的分析、验证和一致性测试:

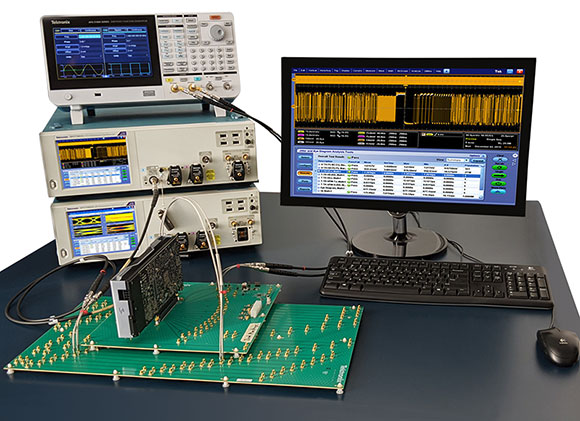

PCIe发射机测试 – 泰克PICE测试方案

为保证系统的互操作性,首先要保证发射机的性能,以确保其符合PCIe技术规范的要求。需要评估发射机信号的幅度、抖动、眼图等各项参数指标是否符合要求。泰克70000系列实时示波器拥有业界超高的波形捕获能力和存储深度、优异的噪底性能和带宽,全面支持PCIe Gen3/4/5测试。

TekExpress® PCI Express自动测试软件为 PCIe Gen 1/2/3/4/5 发射机一致性测试提供全面解决方案,以及符合 PCI-SIG 技术规格的 PCI Express 设备调试和验证。此外还可将 PCI工作组的 Sigtest 测试软件与泰克基于 DPOJET 的 PCIe 抖动和眼图和 SDLA 串行数据链路分析可视化工具相集成进行调试。最后,自动化测试软件可提供完整的HTML/PDF的测试报告。

推荐阅读:
cn_solution_mobile
cn_solution_date-center

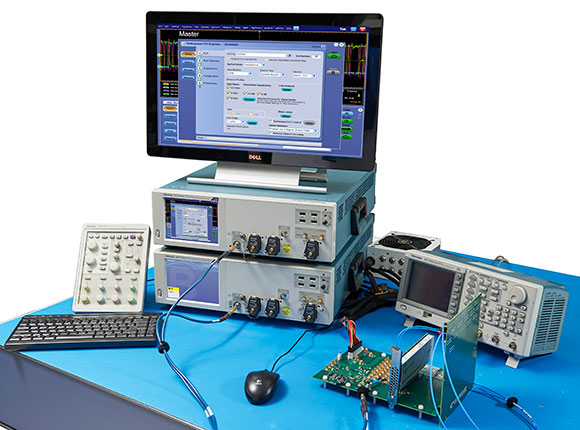

PCIe接收机测试 – 泰克PICE测试方案

在PCIe 2.0时代,只要保证发射机的信号质量,整个系统就能正常工作,此时接收机测试并不是必测项。但在PCIe 3.0/4.0中,由于速率成倍增加,且又经过长走线的传输,因此在接收机上采用了复杂的均衡技术,来保证数据能够成功地被接收;因此PCI工作组在PCIe 3.0/4.0一致性测试规范中强制要求必须进行中接收机测试。

泰克公司的BSX系列的误码仪是业界高性能的串行误码仪,能够实现高达32Gbps的码型发生和误码分析功能,同时其内部集成有预加重模块、噪声注入、抖动注入等,支持基于协议的握手功能。由于BSX系列最高支持到32Gbps,因此它也可以充分地满足未来的PCIe 5.0的接收端测试的要求。

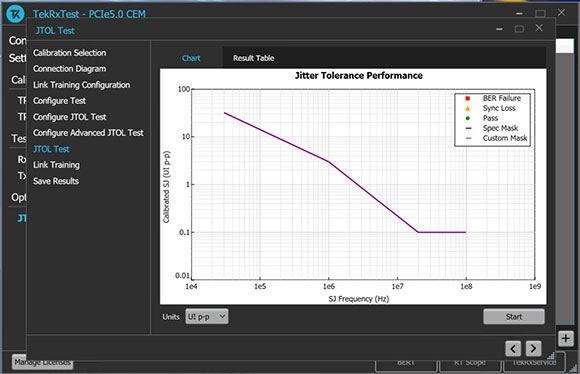

在PCIe 3.0 & 4.0的接收机内部集成了复杂的单元,PCI工作组开发了一套被称作“压力眼图(Stressed Eye)”的方法论来完成对接收机的评估:无论是PCIe 3.0 & 4.0 Rx LEQ的测试,基本上都分解成三个步骤:压力眼图的校准、进入环回模式、进行误码率测试。泰克的PCIe Rx自动化测试软件(BSXPCI4CEM)可大大缩短开发人员的研发时间,提高产品的可靠性。

推荐阅读:

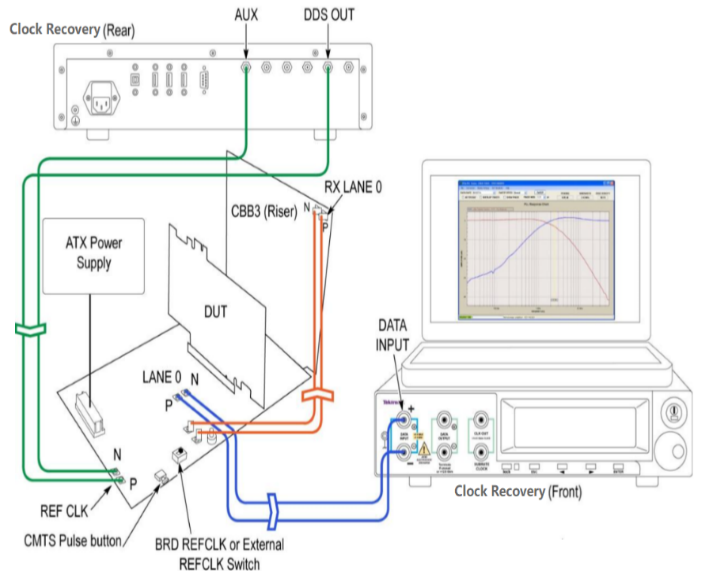

PLL带宽测试 – 泰克PCIE测试方案

除了发射机测试和接收机测试之外,若待测的产品为一个PCIe插卡,还需要进行插卡的发射机PLL带宽测试。发射机PLL带宽测试是PCIe一致性规范要求的针对插卡的必测项,用于验证插卡接收不同的系统板100MHz时钟后,是否可满足要求的PLL的环路响应,以追踪足够的抖动,从而确保发射机的信号质量。

泰克提供的CR时钟恢复模块以一种非常优雅的方式,进行非常简单的连接,即可完成PLL带宽的测试。

  • 更快地实现一致性
  • 对设备余量建立信心
  • 避免昂贵的过度设计
推荐阅读:
cn_solution_mobile-2

MSO/DPO70000 DX 示波器

mso70000-mixed-signal-digital-oscilloscope-front_0

提供4GHz-33GHz带宽,采样率高达100Gs/S,优异的波形捕获能力发现真实信号,全面支持PCIe Gen3/Gen4各项测试

了解详情 »

DPO70000SX 高性能示波器

dpo70000sx-ati-oscilloscope

可提供准确的高速信号行为捕获,以证明、验证和检定下一代设计。 捕获可达 70 GHz 具有低噪声和高保真度的信号,采样率最高可达200Gs/S,从而确保准确地测量信号的真实特征,支持最新一代PCIe Gen5.0各项测试

了解详情 »

BSX系列BERTScope 误码仪

BSX_Athena_Enterprise

BSX 系列 BERTScope® 是实现一致性的超快途径。 BERT 接收机测试解决方案具有独特功能,消除了接收机测试的复杂性,最高可达32Gb/s的速率全面支持PCIe 3.0/4.0/5.0设计。

了解详情 »
