数字万用表 (DMM)

将探头、表笔或夹子一端连到数字万用表，另一端连到电子设备。然后，万用表测量设备的电压、电流或电阻，并用模数转换器在显示屏上显示测量值。

数字万用表的分步使用指南：

1. 熟悉万用表：开始之前，请花一些时间熟悉万用表的不同部分，包括显示屏、功能选择旋钮、量程选择旋钮、表笔、COM（公共）端子和测量端子。

2. 选择测量类型：设置要执行的测量类型，例如电压、电流或电阻。这将决定您将功能选择旋钮旋转到何处（V、A 或 Ω）。

3. 选择量程：预估被测参数的值，将量程选择旋钮旋转到包含该值的范围。从较高的量程开始，然后逐渐减小，直到显示屏上出现稳定的读数。

4. 连接表笔：将黑表笔连接到万用表的COM（公共）端子，根据测量类型将红表笔连接到相应的测量端子：

5. 电压：红表笔连接到电路或组件的正极端。

6. 电流：红表笔与被测电路串联。

7. 电阻：红表笔连接电阻一端，黑色表笔连接另一端。

8. 打开万用表：按下电源键打开万用表。

9. 放置探针：小心地将表笔探针放到被测电路或组件上的适当点。确保正确接触并避免接触任何其他导体或您自己。

10. 观察读数：观察万用表上显示的读数，该值表示您选择参数的测量值。

11. 理解读数：注意显示在读数旁的单位（V、A 或 Ω）。对于电压测量，请考虑极性：红表笔连正极端，它为正极；红表笔连负极端，它为负极。

12. 断开表笔：测量完后，将表笔从电路或组件上取下。

欲读取数字万用表读数，要了解仪表的不同组件，以及它们如何协同工作来提供电气测量。以下是有关如何读取数字万用表读数的分步指南：

1.识别组件：

数字万用表通常由以下组件组成：

1. 显示屏：显示测量读数的屏幕。

2. 功能选择旋钮：用于选择测量类型的拨盘或开关，例如电压、电流或电阻。

3. 量程选择旋钮：用于选择测量值范围的拨盘或开关。

4. 表笔：两根末端带有探针的导线，用于将仪表连接到被测电路或组件。

5. 公共端子 (COM)：黑色表笔通常连接到该端子，作为测量的参考点。

6. 测量端子：红表笔通常连接到该端子，用于进行实际测量。

2.连接表笔：

1. 将黑表笔连接到万用表的公共端子 (COM)。

2. 根据您想要进行的测量类型，将红表笔连接到适当的测量端子：

*对于电压测量，将红表笔连接到电路或组件的正极端。

*对于电流测量，将红表笔与要被测电路元件串联。

*对于电阻测量，将红表笔连接电阻一端，黑表笔连接另一端。

3.设置功能选择旋钮：

将功能选择旋钮旋转至所需的测量类型，例如电压 (V)、电流 (A) 或电阻 (Ω)。

4.设置量程选择旋钮：

根据所测量参数的预期值选择适当的测量范围。从较高的量程开始，然后逐渐减小，直到显示屏上出现稳定的读数。

5.进行测量：

1. 将表笔的探针放到被测电路或组件上的适当点。

2. 观察万用表上显示的读数，该值表示被测参数的测量值。

6. 理解读数：

1. 注意显示在读数旁的单位，例如电压的伏特 (V)、电流的安培 (A) 和电阻的欧姆 (Ω)。

2. 对于电压测量，请考虑极性：读数为正时，表示红表笔连到正极端；读数为负时，表示红表笔连到负极端。

7.断开表笔：

测量完后，将表笔从电路或组件上取下。

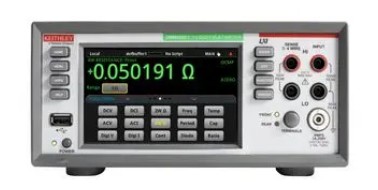

手持数字万用表（如Fluke生产的万用表）供电工、暖通空调专家等在现场进行测量并排查系统的潜在危险。台式万数字用表（如Keithley生产的万用表）供电气和电子工程师来进行更高级测量并判断设计。后者非常精确，具有各种高级功能，包括自动编程，放慢或加快测量速度以观察低电平或瞬态信号行为，以及与其他仪器连接。

可以，Keithley数字万用表可以通过适当的套件安装在机架上。

使用数字万用表时，一定要遵循安全预防措施以避免电气危险：

1. 使用数字万用表之前请仔细阅读用户手册。

2. 始终为被测电路选择适当的电压和电流量程。

3. 当数字万用表连接到电路时，切勿触摸裸露的电线或组件。

4. 始终在光线充足且通风良好的区域工作。

5. 操作电路时，请穿戴适当的个人防护装备，例如安全眼镜和手套。

6. 切勿使用已损坏或出现故障的数字万用表。
