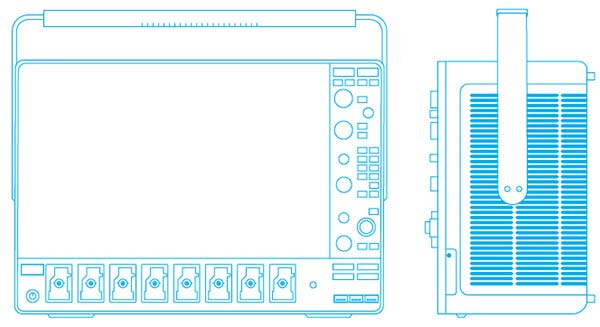

5 系列 B MSO 8 通道混合信号示波器

通过高保真波形、富有洞察力的测量、独特的频谱分析和灵活的探测技术，全面了解您的设计。体验深受各地工程师青睐的直观用户界面。

基本价格
US $23,700 +
选择要配置/报价的型号
产品概述 产品技术资料 手册 下载
带宽

高达 2 GHz

记录长度

高达 500 M

模拟通道

4 或6 或 8

垂直分辨率

12 位

5 系列 B MSO

了解 5 系列 B

满足当今和未来需求的性能

直观的控制

富有洞察力的测量和分析

多通道频谱分析

了解 5 系列 B

  • 满足当今和未来需求的性能
  • 直观的控制
  • 富有洞察力的测量和分析
  • 多通道频谱分析

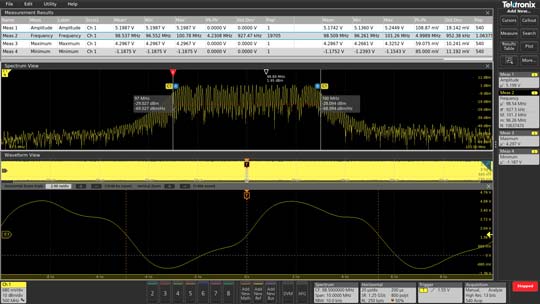

富有洞察力的测量

使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。

  • 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率
  • 内置 DDC 支持多通道同步频谱分析
  • 结果表、测量统计数据、直方图和和趋势图视图
5 Series B MSO - Insightful Measurements
5-series B MSO - Advanced Solutions

高级解决方案

5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。

  • 支持超过 25 种串行协议，覆盖常见的接口
  • 先进的单相和三相功率分析程序包
  • 确保信号完整性和电源完整性的测量工具
  • 可选的 Windows® 操作系统让您可以运行 PC 软件

了解可用的分析升级

查看更多信号的更多方法

使用多功能输入和先进的探测技术，您可以看到更多信息。

  • 多达 8 个 FlexChannel™ 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入
  • 包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF
  • TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头
5-series B MSO - More Ways to See More Signals

最新的 5 系列 MSO 固件更新

版本： v2.24.4
更新您的 5 系列 MSO

解锁强大的新功能，提高性能，并在每次固件发布时获得重要的安全更新。

获取最新固件
新增功能
用于信号路径建模的新软件选项：

  • SIM 卡高级版（可选SIMA) 支持高速串行链路的端到端信号完整性建模。具有去嵌入/嵌入功能，以及发射机和接收机均衡功能。

新的太阳能逆变器穿越测量：

  • 在 "高级电力测量和分析 "的 "绿色电力分析 "下添加了高压和低压穿越测量（选件）。 PWR)

有关所有示波器和带有高级分析软件的示波器的所有增强功能，请参见发布说明。

规格概述

输入通道
4、6 或 8 个 FlexChannel 输入。
每个 FlexChannel 提供 1 个模拟信号输入或连接 TLP0581 探头实现 8 个数字逻辑输入
新产品 辅助触发输入

带宽1
350 MHz、500 MHz、1 GHz、2 GHz

采样率
6.25 GS/s

记录长度 1
在所有模拟/数字通道上最高为 500 M 样点

内部数据存储器 1
新产品 250 GB 可移动固态硬盘

协议解码 1
超过 25 个协议可用

信号发生器 1
13 种标准波形，加上任意波形
新产品 100 MHz 最大频率

数字电压表 2
4 位

触发频率计数器 2
8 位

显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

1 - 可选且可升级
2 - 产品注册后免费

5 系列 B MSO 和 5 系列 MSO 的区别
包括探头和附件

5 Series B MSO Specifications
TekScope Remote Work

随时随地协作、分析和自动化

利用强大的协作和自动化工具，快速获得可重复的结果并随时随地访问数据。

  • TekScope 电脑：将相同的 TekScope UX 带到您的电脑上，这样您就可以分析波形、解码串行总线和远程访问示波器。升级后可进行多范围分析、抖动和功率测量。
  • TekDriv e：直接从示波器存储和共享波形。通过全面的 API 支持，体验基于浏览器的交互式波形查看和无缝自动化。
  • eScope：使用内置 eScope 或 Windows 远程桌面，通过任何局域网控制示波器。
  • KickStart 电脑软件：简化整个工作台的数据采集和记录，包括示波器、函数发生器、电源、SMU 等。
  • dev.tek.com：使用 Python 软件包、精选指南、示例等启动自动化。

了解 TekCloud 协作软件

选择 5 系列 MSO 型号获取报价

型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 函数发生器输出 报价 配置和报价
MSO54B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 4 多达 32（可选）

1（选配）

 US $23,700 配置和报价
MSO56B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 6 多达 48（可选）

1（选配）

 US $29,000 配置和报价
MSO58B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 8 多达 64（可选）

1（选配）

 US $38,700 配置和报价
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 函数发生器输出 报价 配置和报价
MSO54B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 4 多达 32（可选）

1（选配）

 US $23,700 配置和报价
MSO56B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 6 多达 48（可选）

1（选配）

 US $29,000 配置和报价
MSO58B 350 MHz - 2 GHz 6.25GS/s 62.5 M - 500 M 8 多达 64（可选）

1（选配）

 US $38,700 配置和报价
  Tektronix
5 系列 B MSO		 泰克
MSO/DPO5000B		 Keysight
EXR		 LeCroy
WaveRunner8000HD		 Rohde & Schwarz
RTO2000		 Yokogawa
DLM4000 系列
详细比较 -- -- -- -- 速查资料 速查资料
带宽 350 MHz 至 2 GHz 350 MHz 至 2 GHz 500 MHz 至 2.5 GHz 350 MHz 至 2 GHz 600 MHz 至 6 GHz 350 MHz，500 MHz
可升级带宽 是 否 是 否 是 否
模拟通道 4、6 或 8 4 4 或 8 8 2 或 4 8
模拟采样率（所有通道） 高达 6.25 GS/s 高达 5 GS/s 高达 16 GS/s 高达 10 GS/s 高达 10 GS/s 2.5 GS/s
标配记录长度（所有通道） 62.5 M 25 M 100 M 50 M 50 M 25 M
集成任意波形/函数发生器 100 MHz（可选） 否 50 MHz（可选） 否 100 MHz（可选） 否
数字通道（MSO 系列） 可达 64 条（可选） 16 条（可选） 16 条（可选） 16 条（可选） 16 条（可选） 8（标配）/ 24（选配）
ADC 分辨率 12 位 8 位 10 位 12 位 8 位 8 位
波形捕获率 >500,000 波形/秒 250,000 波形/秒 TBD TBD 1,000,000 波形/秒 N/A
操作系统 封闭式 Linux
开放式 Windows（选配）		 开放式 Windows 开放式 Windows 开放式 Windows 开放式 Windows 已关闭
标准探头 高达 1 GHz 无源
< 3.9 pF 负载		 高达 1 GHz 无源
< 3.9 pF 负载		 500 MHz 无源
9.5 pF 负载		 500 MHz 无源
10 pF 负载		 500 MHz 无源
10 pF 负载		 500 MHz
10.5 pF 负载
5-series B MSO - Protocol Decode Analysis

协议解码和分析

自动串行总线解码可节省时间并消除手动解码时可能出现的错误。使用搜索功能，您可以隔离事件，便于系统级故障排除。请参阅产品技术资料，获取超过 25 种受支持协议的完整列表。

特点

  • I2C，SPI
  • RS-232 / 422 / 485 / UART
  • USB 2.0
  • 以太网

协议解码和分析概述

探索嵌入式设计参考解决方案

电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨。其中有许多只有几伏或更低，且有严格的噪音限制。需使用合适的工具进行准确的多轨测量。

特点

  • 多达 8 条模拟量输入通道
  • 兼容低噪音的 TPR 系列 电源轨探头
  • I2C、SPI、SMBus、SPMI 和 SVID 的解码选项
  • 可选阻抗与频率图对比

了解如何在 SPMI 电源管理总线上进行解码和触发

了解如何通过多条通道简化电源时序

测量电源轨上的纹波和噪声

探索电源完整性分析参考解决方案

5-series B MSO - Power Integrity and Power Management
Jitter Analysis

抖动分析和串行标准合规性

对于每个嵌入式系统和数字通信链路而言，时钟都是十分重要的。过多的抖动可能会影响系统运行，但是抖动分析程序包将帮助您找到问题的根源。

自动化合规性程序包简化了测试流程，确保高速串行总线实施符合串行标准，如 USB 和以太网。

了解抖动分析的基本信息

了解如何使用 5 系列 MSO 进行抖动分析

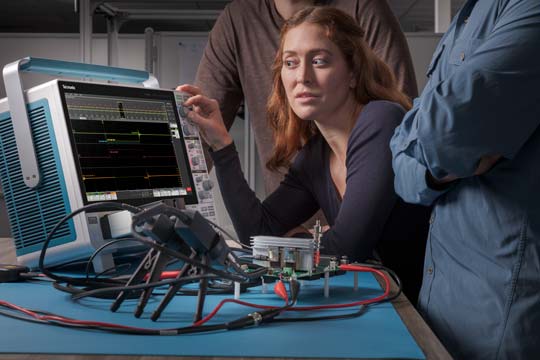

电源分析

无论您的新设计是使用硅、砷化镓还是碳化硅，通过自动功率测量都可以更轻松和准确地测量电能质量、谐波和开关损耗。

特点

  • 电源质量和谐波
  • 开关损耗和安全作业区
  • 电路内电感器和变压器分析
  • 多输出效率
  • 波特图和电源抑制比

了解如何进行自动开关损耗测量、谐波测量等

使用 5 系列 B MSO 测量 SiC 电源上的开关损耗

探索宽禁带双脉冲参考解决方案

5-series B MSO - Power Supply Analysis
3-phase Inverters, Motors and Drives

三相逆变器、电机和驱动器分析

对脉宽调制波形进行稳定的三相功率测量。逆变器、电机和驱动器分析程序包可以轻松地完成任务。

特点

  • 多达 8 条模拟量输入通道
  • 三相星形、三角形和单相布线配置
  • 全方位功率测量
  • 谐波分析
  • DQ0 测量
  • 机械测量包括角度、速度、加速度和扭矩

了解如何在三相电机驱动器上执行测量

探索电动汽车牵引逆变器分析参考解决方案

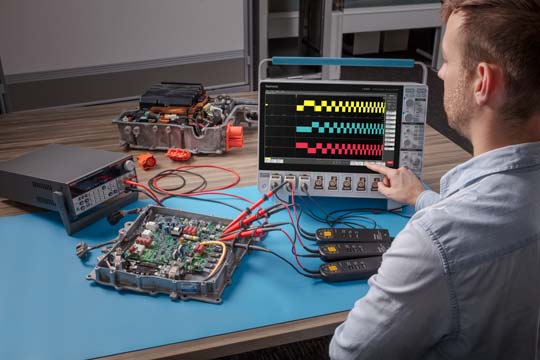

汽车电源和车载网络

5 系列配备差分电压探头和电流探头，非常适合验证新上市的 SiC 电源转换器。

使用 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 总线解码器，您可以轻松查看 ECU、传感器与执行器之间的通信。

使用自动汽车以太网一致性套件，您可以按照标准轻松进行测试，无需成为高速总线专家。

了解如何对碳化硅 (SIC) 电源转换器进行测量

了解 CAN、CAN FD、LIN 和 FlexRay 解码和触发如何加快调试

了解自动化汽车以太网测试解决方案

5-series B MSO - Automotive Power and In-vehicle Networks
Electromagnetic Interference Troubleshooting

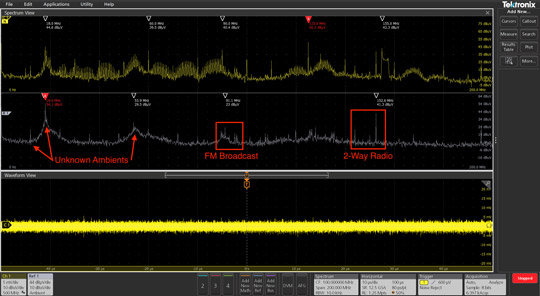

电磁干扰 (EMI) 故障排除

5 系列 B MSO 上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

了解有关 EMI 故障排除的信息

当今工程师的必备软件

借助我们的示波器软件套件，实现强大的自动化测量、深入的波形分析和业界主流的可视化功能。专为特定工作流设计，这些工具可帮助您快速获取更深入的洞察。

无论是调试嵌入式系统还是优化能效，我们都能为您提供合适的解决方案。选择单独的软件选件，或购买套件平均节省 50%：

  • 入门捆绑包－基本嵌入式设计和调试功能，以及可提高能效和信号完整性的高级功率分析。
  • 专业捆绑包：从六个专业捆绑包中选择，以利用泰克在电源、信号完整性、串行协议、合规性以及行业特定应用方面的专业知识。
  • 终极捆绑套件——通过解锁所有可用软件选项和捆绑包以及 1G/通道记录长度，平均可为您节省 90%，从而使您的示波器能够满足不断变化的测试需求。

选择适合您项目的捆绑套件，并现在加快您的工作流程。

下载软件捆绑套件功能列表

入门

US $6,030

永久

  • 在 I2C、SPI、RS-232/422/485/UART 总线上进行串行触发、解码、搜索和事件表分析
  • 集成的任意/函数发生器，具有 13 种预定义的波形类型以及任意波形

了解有关软件维护和许可证的信息

查看手册

平均节省 58%！

选择许可选项继续

购买许可证 免费试用
有问题？联系我们

专业版

  • 包括入门捆绑套件
  • 增加 125M/通道记录长度

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 76%！

PLUS：选择一个捆绑套件

有问题？联系我们

串行解码

US $14,300

永久

  • 1 线
  • 8b10b
  • 音频
  • CAN、CAN FD
  • CXPI
  • EtherCAT
  • 以太网
  • eSPI
  • eUSB
  • FlexRay
  • I3C
  • LIN
  • 曼彻斯特
  • MDIO
  • MIPI C-PHY
  • MIPI D-PHY
  • NFC
  • NRZ
  • SDLC
  • SMBus
  • SPMI
  • SVID
  • USB 2.0

选择许可选项继续

购买许可证 免费试用

汽车

US $15,600

永久

  • 高级抖动分析
  • 汽车以太网 PAM3 分析*
  • 汽车以太网信号分离*
  • 汽车以太网一致性*
  • 逆变器与电机驱动分析
  • 双脉冲测试
  • 100BASE-T1 以太网总线解码
  • CAN、CAN FD总线解码
  • CXPI 解码
  • FlexRay总线解码
  • I3C 总线解码
  • LIN 总线解码
  • PSI5 总线解码
  • SENT 总线解码

选择许可选项继续

购买许可证 免费试用

航空航天

US $15,400

永久

  • 高级抖动分析
  • 模板/极限测试
  • ARINC 429 解码
  • MIL-STD-1553 解码
  • NRZ 解码
  • SpaceWire 解码

选择许可选项继续

购买许可证 免费试用

电源

US $14,500

永久

  • 高级功率分析
  • 数字功率管理分析
  • 双脉冲测试
  • SPMI 解码
  • SVID 解码
  • 使用 DQ0 和机械测量进行逆变器和电机驱动器分析

选择许可选项继续

购买许可证 免费试用

合规性

US $14,300

永久

  • 具有多路的 10/100/100BASE-T 以太网*
  • 10BASE-T1L 工业以太网*
  • USB 2.0

选择许可选项继续

购买许可证 免费试用

信号完整性

US $15,400

永久

  • 高级抖动分析
  • LVDS 调试*
  • 模板/极限测试
  • PAM3 分析*
  • 用户自定义过滤器

选择许可选项继续

购买许可证 免费试用

终极

US $28,100

永久

  • 包括入门捆绑套件和所有专业捆绑套件
  • 增加：500 M/通道记录长度，频谱视图射频与时间波形、扩展频谱视图捕获带宽和视频触发

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 91%！

选择许可选项继续

购买许可证 免费试用
有问题？联系我们
返回捆绑包

个别选件

有问题？联系我们

  • Opt. 5-AFG

    添加内置任意波形函数发生器

  • Opt. 5-AUTOEN-BND

    Automotive Ethernet Compliance, Signal Separation, PAM3 Analysis (requires Option 5-DJA), 100BASE-T1 Serial Decode (bundle option)

  • Opt. 5-AUTOEN-SS

    Automotive Ethernet Signal Separation

  • Opt. 5-CMAUTOEN

    汽车以太网 (100Base-T1) 自动一致性测试解决方案

  • Opt. 5-CMAUTOEN10

    Automotive Ethernet (10Base-T1S Short Reach ) automated compliance test solution

  • Opt. 5-CMENET

    Ethernet (10/100/1000BASE-T) compliance test solution

  • Opt. 5-CMENETML

    Multilane Ethernet (10BASE-T, 100BASE-T, 1000BASE-T) automated compliance testing for 5 Series MSO, requires 5-CMENET and 5-WIN

  • Opt. 5-CMINDUEN10

    Industrial Ethernet (10Base-T1L Long reach) automated compliance test solution

  • Opt. 5-CMUSB2

    USB 2.0 automated pre-compliance test solution.

  • Opt. 5-DBLVDS

    Automated LVDS test solution for 5 Series MSO oscilloscopes

  • Opt. 5-DJA

    简化了信号完整性问题、抖动及其相关来源的识别，为实时示波器提供最高灵敏度和准确度。

  • Opt. 5-DPM

    Digital Power Management

  • Opt. 5-DPMBAS

    Basic Digital Power Management Analysis

  • Opt. 5-IMDA

    逆变器、电机和驱动器分析

  • Opt. 5-IMDA-DQ0

    逆变器、电机和驱动器 DQ0 分析

  • Opt. 5-IMDA-MECH

    逆变器、电机和驱动器的机械测量

  • Opt. 5-MTM

    Mask Testing

  • Opt. 5-PAM3

    PAM3 Analysis

  • Opt. 5-PS2

    电源测量解决方案捆绑套件（5-PWR、THDP0200、TCP0030A、067-1686-xx（偏移校正夹具））

  • Opt. 5-PWR

    功率测量和分析

  • Opt. 5-RFNFC

    NFC wireless protocol decoding and search

  • Opt. 5-RL-125M

    Extend record length to 125 Mpts / channel

  • Opt. 5-RL-250M

    将记录长度扩展到 250 M 点/通道

  • Opt. 5-RL-500M

    将记录长度扩展到 500 M 点/通道

  • Opt. 5-SIM

    Signal Integrity Modeling with de-embedding, embedding, and core analysis tools (mutually exclusive with SIMA)

  • Opt. 5-SIMA

    Signal Integrity Modeling Advanced includes de-embedding, embedding, Tx/Rx equalization modeling (pre-emphasis, de-emphasis, CTLE, FFE, DFE), and clock data recovery (CDR) (mutually exclusive with SIM and SIM-UP)

  • Opt. 5-SR8B10B

    8b10b Protocol Decoder and Search

  • Opt. 5-SRAERO

    航天串行触发和分析

  • Opt. 5-SRAUDIO

    I 2 S、LJ、RJ 和 TDM 串行数据总线协议触发和解码

  • Opt. 5-SRAUTO

    CAN、LIN 和 FlexRay 串行数据总线协议触发和解码

  • Opt. 5-SRAUTOEN1

    100BASE-T1 Protocol Decode

  • Opt. 5-SRAUTOSEN

    Automotive sensor serial triggering and analysis

  • Opt. 5-SRCOMP

    RS-232/422/485/UART 串行数据总线协议触发和解码

  • Opt. 5-SRCPHY

    MIPI C-PHY 解码和分析

  • Opt. 5-SRCXPI

    CXPI 协议解码和分析

  • Opt. 5-SRDPHY

    MIPI D-PHY (CSI/DSI) 解码和分析

  • Opt. 5-SREMBD

    I 2 C 和 SPI 串行数据总线协议触发和解码

  • Opt. 5-SRENET

    10BASE-T 和 100BASE-TX 以太网总线协议搜索和解码

  • Opt. 5-SRESPI

    eSPI 协议解码和分析

  • Opt. 5-SRETHERCAT

    EtherCAT 协议解码和分析

  • Opt. 5-SREUSB2

    eUSB2 协议解码和分析

  • Opt. 5-SRI3C

    MIPI I3C decoding and analysis

  • Opt. 5-SRMANCH

    曼彻斯特解码和分析

  • Opt. 5-SRMDIO

    MDIO 协议解码和分析

  • Opt. 5-SRNRZ

    NRZ Protocol Decoder and Search

  • Opt. 5-SRONEWIRE

    1 线协议解码和分析

  • Opt. 5-SRPM

    SPMI Power Management serial triggering and analysis

  • Opt. 5-SRPSI5

    PSI5 串行解码和分析

  • Opt. 5-SRSDLC

    同步数据链路控制 (SDLC) 解码和分析

  • Opt. 5-SRSMBUS

    SMBus 协议解码和分析

  • Opt. 5-SRSPACEWIRE

    SpaceWire protocol decoding and analysis

  • Opt. 5-SRSVID

    SVID 协议解码和分析

  • Opt. 5-SRUSB2

    USB 2.0 串行数据包内容低速、全速和高速协议触发和解码

  • Opt. 5-SV-BW-1

    Increase Spectrum View Capture Bandwidth to 500 MHz

  • Opt. 5-SV-RFVT

    Spectrum View RF versus time analysis and trigger

  • Opt. 5-TDR

    Time domain reflectometry (TDR) measurements and analysis

  • Opt. 5-UDFLT

    用户自定义过滤器创建工具

  • Opt. 5-VID

    模拟视频触发（NTSC、PAL、SECAM）

  • Opt. 5-WBG-DPT

    宽禁带 (SiC/GaN) 双脉冲测试应用

  • Opt. 5-WIN

    添加 Windows 10 系统许可的固态硬盘

  • SUP5-WBG-DPT

    License; Wide Bandgap SiC/GaN Double Pulse test application; Node locked

  • SUP6-WBG-DPT

    License; Wide Bandgap SiC/GaN Double Pulse test application; Node locked

* 表示需要 5-WIN 的功能

访问数字通道

升级 描述 采购详情
TLP058 逻辑探头 各探头访问任一 5 系列 MSO 上任何 FlexChannel 上的 8 条数字通道 索取此探头的报价

增加仪器功能

升级 描述 采购详情
SUP5-AFG 增加任意函数发生器 申请试用许可证

索取报价
SUP5-DVM 增加数字电压表/触发频率计数器 注册时提供的软件升级许可文件。
立即注册。
SUP5-RL-125M 将记录长度增至 125 M 点/通道 申请试用许可证

索取报价
SUP5-RL-250M 将记录长度增至 250 M 点/通道 申请试用许可证

索取报价
SUP5-RL-500M 将记录长度增至 500 M 点/通道 申请试用许可证

索取报价
SUP5B-LNX 增加可移动固态硬盘和嵌入式操作系统 无法试用

索取报价
SUP5B-WIN 增加可移动固态硬盘并安装了 Windows 10 系统许可 无法试用

索取报价

增加协议分析

升级 描述 采购详情
SUP5-RFNFC NRZ 无线协议解码和搜索 申请试用许可证

索取报价
SUP5-SR8B10B 8b10b 协议解码器和搜索 申请试用许可证

索取报价
SUP5-SRAERO 航空串行触发和分析（MIL-STD-1553、ARINC429） 申请试用许可证

索取报价
SUP5-SRAUDIO 音频串行触发和分析（I2S、LJ、RJ、TDM） 申请试用许可证

索取报价
SUP5-SRAUTO 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） 申请试用许可证

索取报价
SUP5-SRAUTOEN1 100BASE-T1 汽车以太网协议解码软件 申请试用许可证

索取报价
SUP5-SRAUTOSEN 汽车传感器串行触发和分析 (SENT) 申请试用许可证

索取报价
SUP5-SRCOMP 计算机串行触发和分析 (RS-232/422/485/UART) 申请试用许可证

索取报价
SUP5-SRCPHY MIPI C-PHY 协议解码和分析 申请试用许可证

索取报价
SUP5-SRCXPI CXPI 协议解码和分析 申请试用许可证

索取报价
SUP5-SRDPHY MIPI D-PHY (CSI/DSI) 解码和分析 申请试用许可证

索取报价
SUP5-SREMBD 嵌入式串行触发和分析模块（I2C、SPI） 申请试用许可证

索取报价
SUP5-SRENET 以太网串行触发和分析（10Base-T、100Base-TX） 申请试用许可证

索取报价
SUP5-SRESPI eSPI 协议解码和分析 申请试用许可证

索取报价
SUP5-SRETHERCAT EtherCAT 协议解码和分析 申请试用许可证

索取报价
SUP5-SREUSB2 eUSB2 协议解码和分析 申请试用许可证

索取报价
SUP5-SRI3C MIPI I3C 解码和分析 申请试用许可证

索取报价
SUP5-SRMANCH 曼彻斯特解码和分析 申请试用许可证

索取报价
SUP5-SRMDIO MDIO 协议解码和分析 申请试用许可证

索取报价
SUP5-SRNRZ NRZ 协议解码器和搜索 申请试用许可证

索取报价
SUP5-SRONEWIRE 1 线协议解码和分析 申请试用许可证

索取报价
SUP5-SRPM 电源管理串行触发和分析 (SPMI) 申请试用许可证

索取报价
SUP5-SRPSI5 PSI5 串行解码和分析 申请试用许可证

索取报价
SUP5-SRSDLC 同步数据链路控制 (SDLC) 解码和分析 申请试用许可证

索取报价
SUP5-SRSMBUS SMBus 协议解码和分析 申请试用许可证

索取报价
SUP5-SRSPACEWIRE SpaceWire 协议解码和分析 申请试用许可证

索取报价
SUP5-SRSVID SVID 协议解码和分析 申请试用许可证

索取报价
SUP5-SRUSB2 USB 2.0 串行总线触发和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建议模型） 申请试用许可证

索取报价

增加串行一致性分析

升级 描述 采购详情
SUP5-CMAUTOEN 汽车以太网（100Base-T1 和 1000BASE-T1）自动化一致性测试解决方案 申请试用许可证

索取报价
SUP5-CMAUTOEN10 汽车以太网（10BASE-T1S 短距离）自动一致性测试解决方案 申请试用许可证

索取报价
SUP5-CMUSB2 USB 2.0 自动化一致性预测试解决方案 申请试用许可证

索取报价
SUP5-CMENET 以太网 (10/100/1000BASE-T) 一致性测试解决方案 申请试用许可证

索取报价
SUP5-CMENETML 针对 5 系列 MSO 的多路以太网（10BASE-T、100BASE-T、1000BASE-T）自动一致性测试，需要 5-CMENET 和 5-WIN 申请试用许可证

索取报价
SUP5-DBLVDS 适用于 5 系列 MSO 示波器的自动化 LVDS 测试解决方案 申请试用许可证

索取报价
SUP5-AUTOEN-BND 汽车以太网一致性、信号分离、PAM3 分析、100BASE-T1 解码软件 申请试用许可证

索取报价
SUP5-AUTOEN-SS 使用 TekExpress 自动化平台的信号分离解决方案（最小带宽 1 GHz） 申请试用许可证

索取报价
SUP5-CMINDUEN10 工业以太网（10Base-T1L 长距离）自动化一致性测试解决方案 申请试用许可证

索取报价
SUP5-PAM3 使用 TekExpress 自动化平台的 PAM3 自动化一致性解决方案（最小带宽 1 GHz） 申请试用许可证

索取报价

增加高级分析

升级 描述 采购详情
SUP5-DPM 完整的数字电源管理分析和调试解决方案（包括 DPMBAS 中的所有测量 + 抖动分析和眼图分析） 申请试用许可证

索取报价
SUP5-DPMBAS 基本数字电源管理分析和调试解决方案（包括电源序列分析、瞬态分析和纹波分析） 申请试用许可证

索取报价
SUP5-DJA 高级抖动和眼图分析 申请试用许可证

索取报价
SUP5-IMDA 逆变器、电机和驱动器分析 申请试用许可证

索取报价
SUP5-IMDA-DQ0 逆变器、电机和驱动器 DQ0 分析 申请试用许可证

索取报价
SUP5-IMDA-MECH 逆变器、电机和驱动器的机械测量 申请试用许可证

索取报价
SUP5-MTM 模板和极限测试 申请试用许可证

索取报价
SUP5-PWR 功率分析 申请试用许可证

索取报价
SUP5-SV-BW-1 频谱视图捕获带宽达 500 MHz 申请试用许可证

索取报价
SUP5-SV-RFVT Spectrum View RF 与时间分析和触发器 申请试用许可证

索取报价
SUP5-UDFLT 用户自定义过滤器创建工具 申请试用许可证

索取报价
SUP5-VID 模拟视频触发（NTSC、PAL、SECAM） 申请试用许可证

索取报价

升级带宽

升级 描述 采购详情
SUP5B-BW4 5 系列 B MSO 的带宽升级，带有 4 个 FlexChannel 输入。有关选件，请参见产品技术资料。
  • 在现场把带宽最多升级到 1 GHz。
  • 升级为 2 GHz 需要在泰克维修中心通过 IFC 或 IFCIN 选件进行安装。
  • 从 350 或 500 MHz 到 1 或 2 GHz 的带宽升级中还包括每个通道附带一个 TPP1000 1 GHz 无源探头。
SUP5B-BW6 5 系列 B MSO 的带宽升级，带有 6 个 FlexChannel 输入。有关选件，请参见产品技术资料。
SUP5B-BW8 5 系列 B MSO 的带宽升级，带有 8 个 FlexChannel 输入。有关选件，请参见产品技术资料。
IsoVu™ 光隔离探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TIVP02 IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP02L IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05 IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05L IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP1 IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
TIVP1L IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
IsoVu™ 光隔离电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TICP025 250 MHz 泰克隔离电流探头 配置和报价
查看产品技术资料 TICP050 500 MHz 泰克隔离式电流探头 配置和报价
查看产品技术资料 TICP100 1 GHz Tektronix 隔离式电流探头 配置和报价
低压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP1500 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI 配置和报价
查看产品技术资料 TDP3500 差分探头：3.5 GHz，5X，+/- 2V，TekVPI 配置和报价
查看产品技术资料 TDP4000 4 GHz, Differential Probe with TekVPI interface 配置和报价
低压探头：单端
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TAP1500 有源探头：1.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP1500L 配置和报价
查看产品技术资料 TAP2500 有源探头：2.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP4000 4 GHz, Single Ended Probe with TekVPI interface 配置和报价
低噪声电源纹波探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPR1000 1 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
查看产品技术资料 TPR4000 4 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
无源探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPP0500B 无源探头：500 MHz，10X，TekVPI 配置和报价
查看产品技术资料 TPP0502 无源探头：500 MHz，2X，TekVPI 配置和报价
查看产品技术资料 TPP1000 无源探头：1 GHz，10X，TekVPI 配置和报价
电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TCP0020 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 配置和报价
查看产品技术资料 TCP0030A 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 配置和报价
查看产品技术资料 TCP0150 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI 配置和报价
逻辑分析仪探头
产品技术资料链接 探头 描述 配置和报价
TLP058 适用于 5 和 6 系列 MSO 示波器的 8 通道通用逻辑探头。包括附件包。 配置和报价
高压单端探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPP0850 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI 配置和报价
高压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP0500 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 TDP1000 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 THDP0100 差分探头；100 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 THDP0200 差分探头；200 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 TMDP0200 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 配置和报价
附件 HC5
Datasheet / Manual 描述
视图 Manual 适用于 5 系列 MSO 的硬手提箱
附件 RM5
Datasheet / Manual 描述
视图 Manual 适用于 5 系列 MSO 的机架安装套件
附件 TPA-20MHZ
Datasheet / Manual 描述
基于 TekVPI 的 20 MHz 滤波器
Datasheet / Manual 附件 描述
视图 Manual HC5 适用于 5 系列 MSO 的硬手提箱
视图 Manual RM5 适用于 5 系列 MSO 的机架安装套件
TPA-20MHZ 基于 TekVPI 的 20 MHz 滤波器

泰克提供一系列随仪器一起购买的校准和保修延长计划，让用户在多年内能够获得有保障且始终良好的性能。优点包括：

  • OEM 质量维护
  • 维修中心服务优先权
  • 众多意外防护、借用设备计划和其他计划功能
  • 多种校准服务级别和选项

马上购买，避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息，请向您的销售代表咨询。

5 Series

保护您的投资，保护您的设备正常运行时间

配置和报价


服务计划特点		 全面保护
（选件 T3、T5）		 泰克保障
（选件 R3、R5）
工厂保修延期
制造商缺陷保护
免费出厂认证校准及维修（如有必要）
国内发货免费
维修中心服务优先权
保修范围涵盖用户引起的静电放电 (ESD) 和电力过载 (EOS) 损坏
涵盖意外损坏
涵盖正常磨损

维持准确性，获得升级，通过审计

配置和报价


 校准功能：		 Z540
校准1		 ISO 17025
合规1		 ISO 17025
认证
拥有校准证书和校准标签，可满足各种审计要求
固件更新（如果适用）和各种安全性更新及可靠性更新²
OEM 测量程序²
测试数据 选配
保留校准记录
溯源性
不确定性分析
由 ISO/IEC 认证组织完成独立验证（证书上显示相应的标志）

产品/选件		 描述
泰克选件 C3 3 年校准服务。C3 规定在发货后 3 年内用户可享受 2 次校准活动。 包括相应的可追溯校准或功能检验，适用于推荐校准。 包括首次校准外加两年校准服务。
泰克选件 C5 5 年校准服务。C5 规定在发货后 5 年内用户可享受 4 次校准活动。 包括相应的可追溯校准或功能检验，适用于推荐校准。 包括首次校准外加四年校准服务。

1 在特定地区可能为 ISO 9001。

2 标配工厂认证服务。

存在某些限制，详情请参阅计划条款。

不止需要校准 5 系列？

了解校准服务

泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。通过全球范围内的 100 多家实验室，泰克可担当您的单一全球合作伙伴，以市场价格交付具有 OEM 质量的定制校准计划。提供现场服务、本地上门取件和送货以及其他服务选择。

泰克校准服务
