Keithley 自动化检定套件 (ACS) 软件

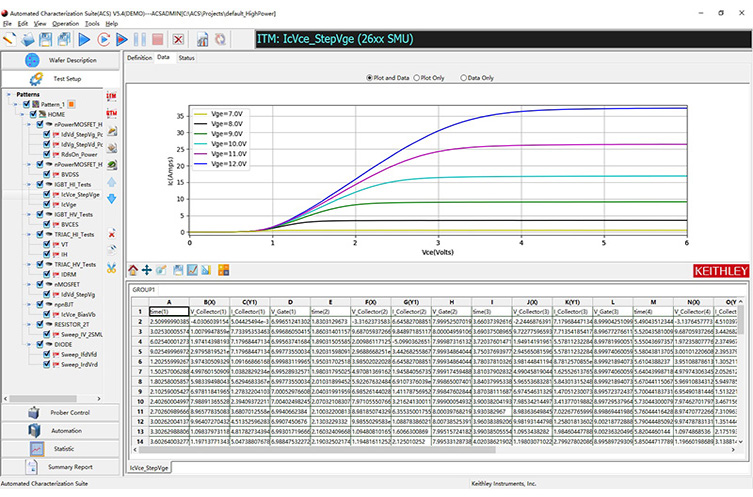

吉时利自动化检定套件 (ACS) 是灵活的交互式软件测试环境,可用于器件检定、参数化测试、可靠性测试,甚至简单的功能测试。ACS 支持各种吉时利仪器和系统、硬件配置和测试设置,从用于 QA 实验室的一些台式仪器到完全集成且基于机架的自动化测试系统。利用 ACS,用户可使用自动硬件管理工具配置仪器,并快速执行测试,无需具备编程知识。



下载免费试用版软件

吉时利徽标

 支持 Windows 11
基本价格
US $400 - US $32,200

用于特性分析的灵活编程方式

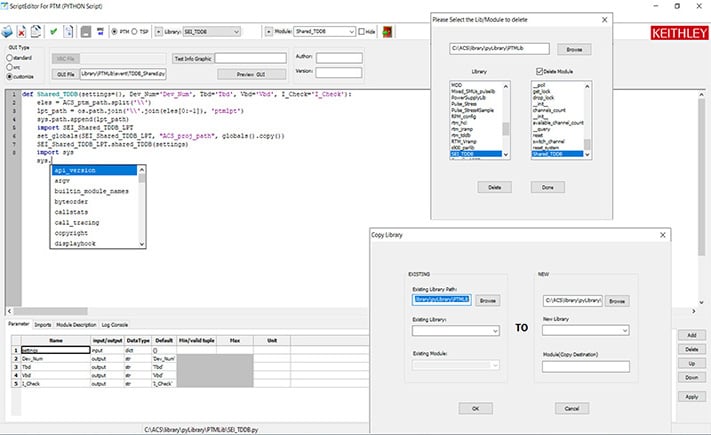

ACS的特点是脚本编辑器,这是一个独立的工具,带有图形用户界面,用于开发Python代码和TSP®脚本,进行仪表控制、数据分析和系统自动化操作。其提供创建和开发 GUI 设计以及管理用户库和模块的直观方法。

自动化数据收集过程

ACS的晶圆探针自动化选项使您能够轻松将各种常用的半自动或全自动晶片探针台连接到测试设置中,从而可以快速捕获大量数据。此选项包括晶片描述实用程序、具有晶片评等功能的实时晶片图、暗盒样品计划实用程序以及测试后暗盒和晶片查看实用程序。ACS 内置的许多工具和功能都可以增强设备的自动检定能力。

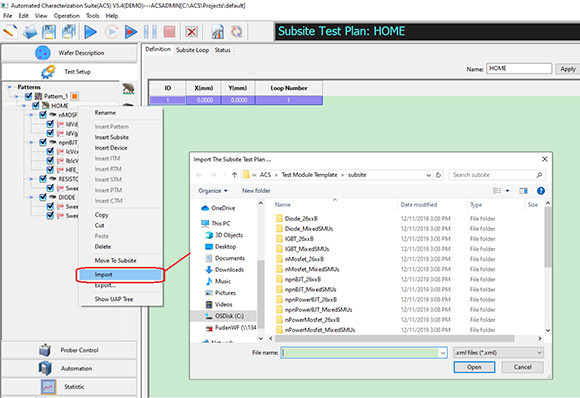

分享测试项目和结果

ACS提供了一组通用的关键元素,可以跨多种硬件配置工作,从而减少了时间并提高了生产率。系统从一个硬件到另一个硬件实现的执行是一致的,因此,例如,很容易将用于单设备组件表征的基础ACS系统的你的测试结果转移到另一个设计用于晶圆级测试的系统。

最大限度地提高 Keithley 硬件的生产率

ACS中的工具简化了测试开发流程,最大限度地提高了与系统相连的每个Keithley仪器的速度。ACS 和 Keithley 基础TSP的硬件一起提供了业界最高的吞吐量,从而降低了测试成本,不需要您在获得实现目标所需的数据之前花时间学习新的编程概念或语言。

ACS and Keithley TSP-based hardware

支持的仪器

仪器类型 型号 ACS 版本
SMU 仪器 2600B 系列:2601B、2602B、2604B、2611B、2612B、2614B、2634B、2635B、2636B
2600A 系列: 2601A、2602A、2611A、2612A、2635A、2636A
2400 图形触摸屏系列:2450、2460、2460-NFP、2460-NFP-RACK、2460-RACK、2461、2461-SYS、2470
2400 标准系列:2401、2410、2420、2430、2440
2606B 高密度:2606B
适合大功率的 2650 系列:2651A、2657A
ACS 基础版
ACS 标准版
参数分析仪 4200A ACS 基础版
ACS 标准版
DMM DMM7510,2010 系列 ACS 基础版
ACS 标准版
开关矩阵 HVM1212A ACS 基础版
ACS 标准版
交换系统 707A/B、708A/B、3700A ACS 基础版
ACS 标准版
脉冲发生器 3400 系列 ACS 基础版
ACS 标准版
探测器 TEL P8/P12, TEL T78S/80S, ACCRETECH (Tokyo Semitsu) TSK9/UF200/UF3000/APM60/70/80/90, MPI SENTIO TS2000/TS2000-SE/TS2000-HP/TS3000, FormFactor (Cascade) Summit 12000, FormFactor (Cascade) S300, Suss MicroTec PA200/Cascade CM300, Electroglas EG2X/EG4X, Wentworth Pegasus 300S, Signatone CM500, Yang Sagi3, Micromanipulator P300A ACS 标准版

注:

  1. ITM 支持 24xx TTI 仪器、26xx 仪器和混合用例。
  2. 用户可以通过 STM 脚本控制任何 TSP 仪器。现有 ACS STM 库支持每个库定义的特定仪器。
  3. 用户可以通过 PTM 脚本控制任何仪器。现有的 ACS PTM 库支持每个库定义的特定仪器。

泰克软件简介

ACS Basic Edition Key Features

US $400

3 Month Subscription

US $1,290

12 Month Subscription

US $3,270

Perpetual



  • Designed for packaged devices (MOSFETs, BJTs, IGBTs, diodes, resistors, etc.)
  • Rich set of test libraries for fast and easy test setup and execution without programming
  • Built-in data analysis tools for quick analysis of parametric data
  • Simplified instrument configuration using the automated hardware management tool

About Tektronix Software Licensing

View ACS Basic Datasheet

Select license option to continue

ACS Standard Edition Key Features

US $7,920

12 Month Subscription

US $20,200

Perpetual



  • Supports the following test modules: GUI, Lua Script, Python and C
  • Supports a wide array of instruments and probers to accommodate a broad range of applications
  • Intuitive GUI simplifies I-V tests, analysis, and results from benchtop to fully automated parametric testers to enhance user experience
  • Develop and execute tests at the device, sub-site, site, wafer, and cassette level for increased test capability

About Tektronix Software Licensing

View ACS Standard Datasheet

Select license option to continue

ACS WLR Edition Key Features

US $12,700

12 Month Subscription

US $32,200

Perpetual



  • System configurations from 2 to 44 channels
  • Comprehensive JEDEC-compliant test suite
  • Optimized for both emerging and mature technologies
  • Supports both sequential and parallel testing
  • Fully automatic single-site and multi-site capability
  • Compatible with all popular wafer probe stations
  • Real-time plotting and wafer mapping

About Tektronix Software Licensing

View ACS WLR Datasheet

Select license option to continue

Maintenance Licenses

About Tektronix Software Licensing

Maintenance for software is authorized through a maintenance license. A maintenance license extends the maintenance period for software enabling ongoing software updates. At a fraction of the price of the software itself, maintenance is the best way to stay up to date when new capability is released. The license applies to perpetual licenses only - considering subscriptions already include maintenance for the duration of the subscription period. A maintenance license should be applied on or before maintenance expiration to receive uninterrupted software updates. If maintenance does expire, it’s easy to extend the maintenance period by purchasing licenses sufficient to catch up and extend from the expiration date. Renewing your maintenance in this way provides a discount for securing updated software compared to purchasing the latest version outright.

Note: Perpetual licenses include maintenance for the first year but will require a new maintenance license every 12 months to continue to receive updates after the first year.

ACS Basic Edition Maintenance

US $495

ACS Standard Edition Maintenance

US $3,020

ACS Wafer Level Reliability Maintenance

US $4,880

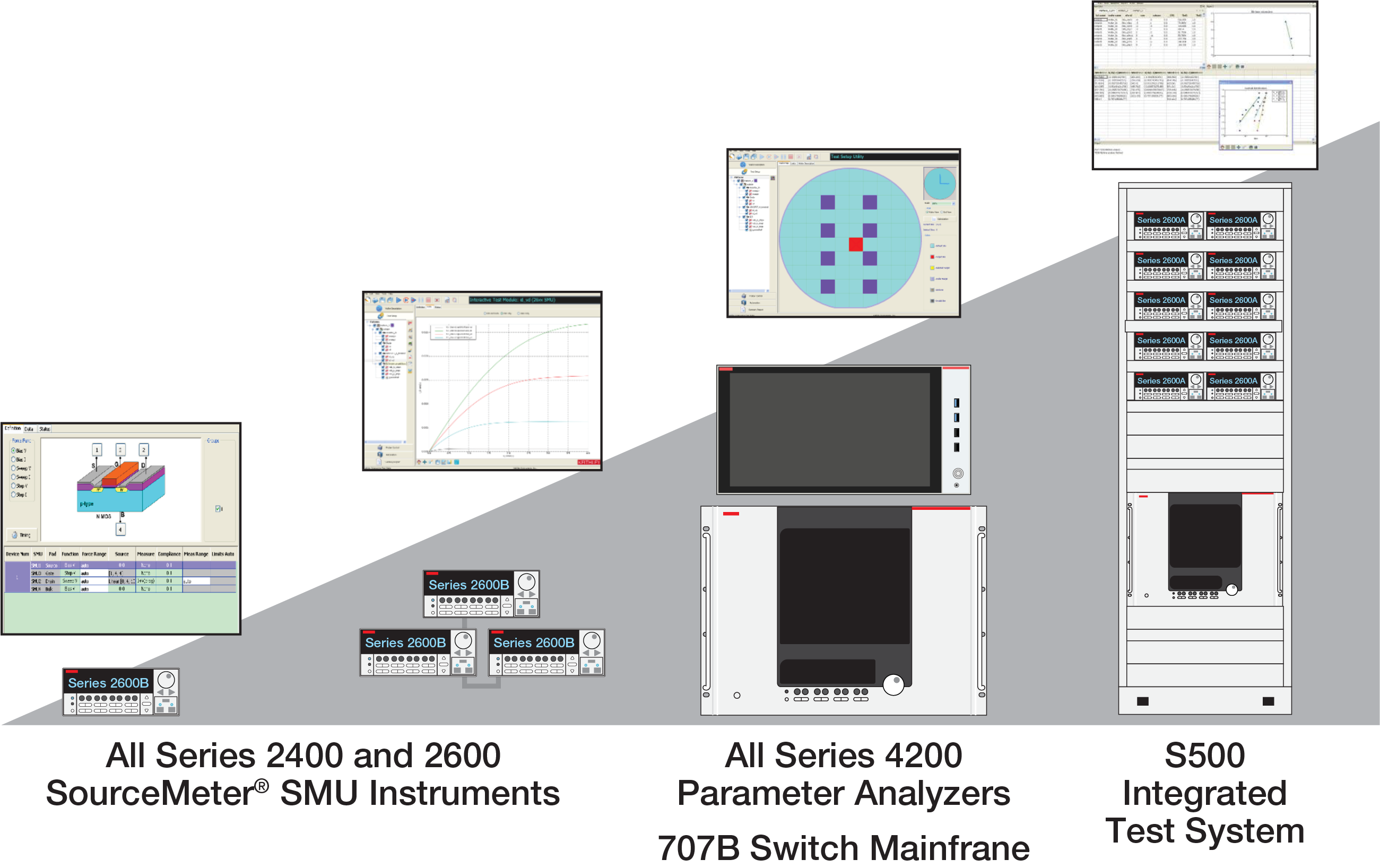

从实验室到晶圆厂的应用

ACS基础版集成测试系统是参数化拣选、高功率半导体器件检定和晶片级可靠性测试等应用的完整解决方案。当配合适合的半自动和全自动探针台,它们的硬件配置和测试项目开发可以很容易地针对特定的任务进行优化。

使用 Keithley 高功率系统 SMU 仪器和 ACS 基础版软件测试功率半导体设备应用指南

ACS 多站点并行测试集成测试系统应用指南

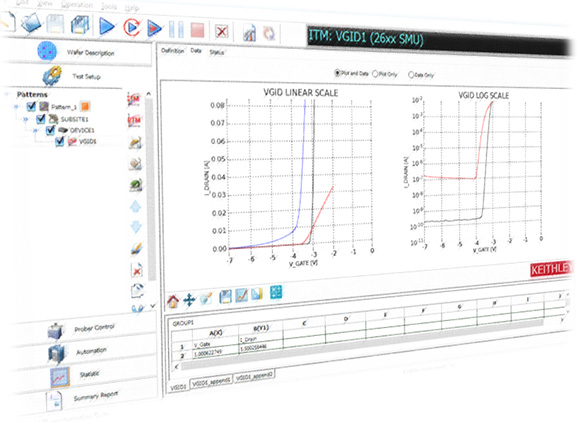

用于GaN HEMT I-V 特性分析的电源时序

由于GaN HEMT的“常开”特性,在进行I-V特性分析时需要一个特定的电源时序。ACS软件支持在不破坏器件本身的I-V特性的情况下,对器件的GaN HEMT特性进行电源时序测试。

GaN HEMT 检定的电源时序应用指南

服务于半导体工作流程中的应用

ACS Basic Edition 和 ACS Standard Edition 软件在整个半导体工作流程中均用于对半导体器件进行广泛的测试,以获得详细的检定。整合 ACS Basic 和 ACS Standard 的测试系统可提供:

  • 在设备、晶圆和暗盒级进行测试
  • 灵活的配置、软件和应用程序定制
  • 交互式和自动化系统操作
  • GUI 和脚本工具的强大组合,用于测试模块开发

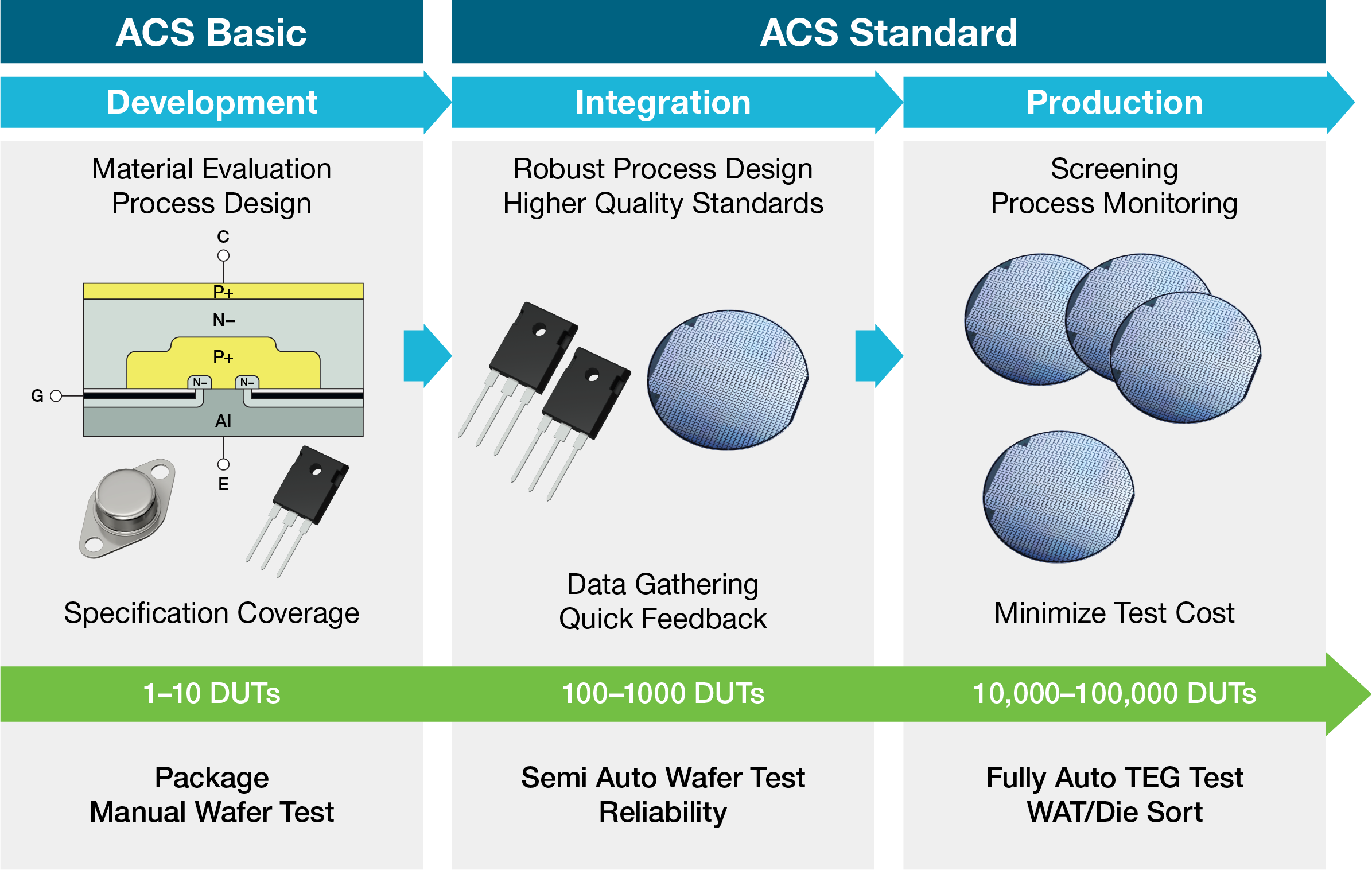

Serving Applications Across the Semiconductor Workflow

开发阶段

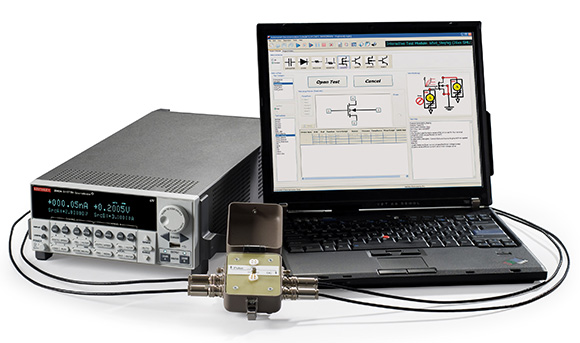

ACS Basic Edition 软件最适用于组件和分立(封装)半导体器件的参数测试。该软件运用以下特点,最大限度地提高了技术人员与工程师在研发方面的生产力:

  • 专为封装器件(MOSFET、BJT、IGBT、二极管、电阻器等)设计
  • 丰富的测试库,无需编程即可快速轻松地完成测试设置和执行
  • 内置数据分析工具,可快速分析参数数据
  • 支持 Keithley 2600B 系列(非 2604B、2614B 或 2634B)、2400 系列、2651A 系列和 2657A 系列系统 SourceMeter SMU 仪器

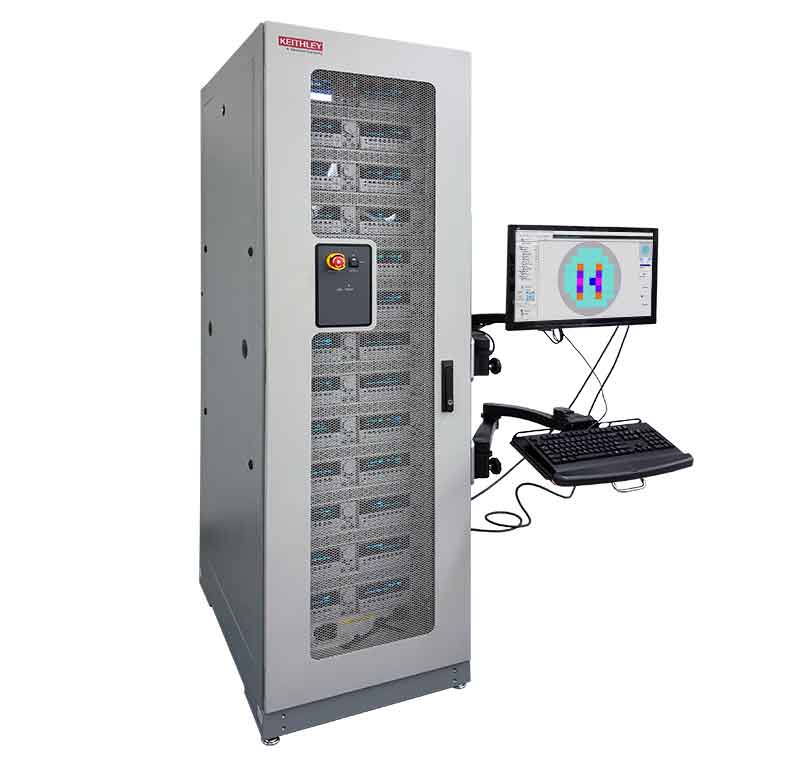

集成阶段

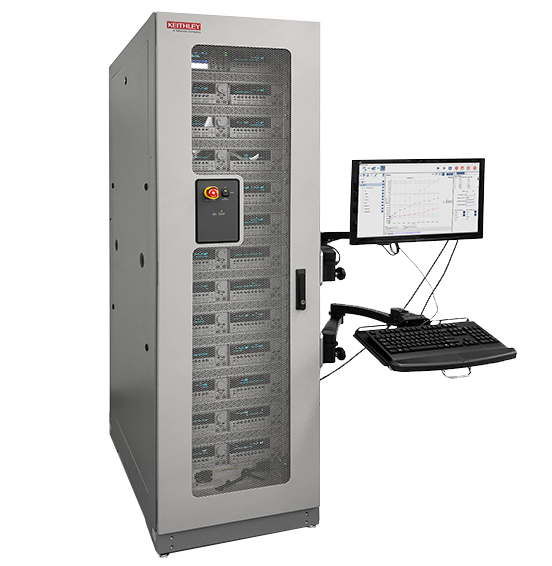

集成阶段使用 ACS Standard Edition 软件进行半自动晶圆测试,包括稳定的过程开发和晶圆级可靠性 (WLR)。该软件可用于 SMU-per-pin 系统级测试。ACS WLR 软件提供以下好处:

  • 全自动功能,可测试单个晶圆或整个暗盒
  • 可实现灵活的测试设置和并行测试的软件
  • 可靠性测试模块 (RTM) 符合 JEDEC 标准测试方法
  • 支持创建定制的测试模块/程序

生产阶段

ACS 标准版软件还适用于完全集成的机架式自动定制测试系统,用于过程控制监控 (PCM)、晶圆验收测试 (WAT) 和晶粒挑拣。ACS Standard 软件中内置的许多工具和功能可增强 设备的自动检定能力:

  • 晶圆和暗盒级自动化
  • 将设备和测试映射到站点和子站点的测试图
  • 交互式探针台控制模式
  • 单个或每个晶圆的 Keithley 数据文件
