数据采集系统 (DAQ)
轻松切换、测量或整合数据
什么是数据采集 (DAQ)，它为何重要？
数据采集 (DAQ) 是从各种物理现象中收集和分析数据的过程。它在工程、科学研究和工业环境中发挥着至关重要的作用，能够对温度、压力和电压等参数进行实时监测和控制。数据采集 (DAQ) 对于质量控制、流程优化和故障排除至关重要。
什么是数据采集系统 (DAQ)？

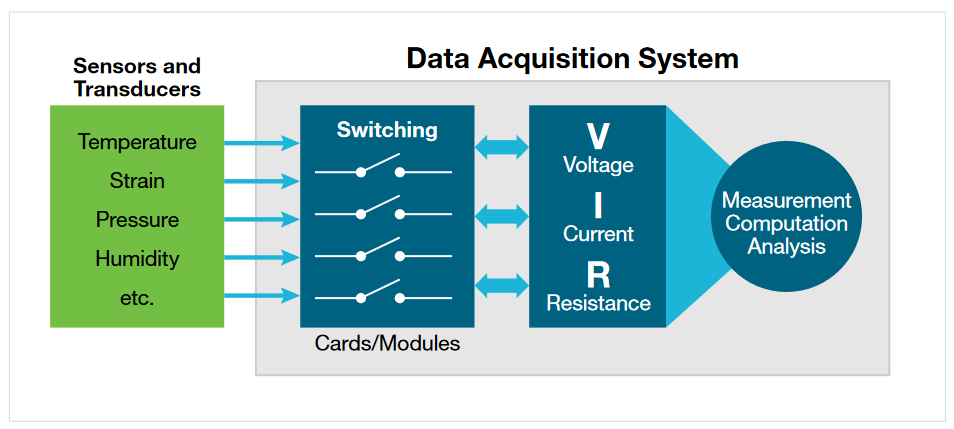

数据采集系统 (DAQ) 是一种综合设置，用于测量和收集来自各种传感器或换能器的数据，在科学研究、工业自动化等领域至关重要。它通常包括将物理或电信号转换为可测量的量的传感器或换能器，用于放大、过滤或数字化信号以提高信号质量和精度的信号调节电路，以及对信号进行采样和数字化处理以进一步分析的数据采集装置。
为您的应用选择数据采集系统 (DAQ)
作为测试和测量技术行业的领先者，Keithley 提供的数据采集系统 (DAQ) 不仅性能高，而且适应性强，可满足从环境监测到汽车测试等不同行业的需求。
为什么选择Keithley数据采集系统 (DAQ)？
精确、高效、创新
高精度、高速扫描、灵活的配置、用户友好的软件以及行业领先的支持，这些都是吉时利数据采集系统 (DAQ) 适用于各种应用和行业的关键因素。

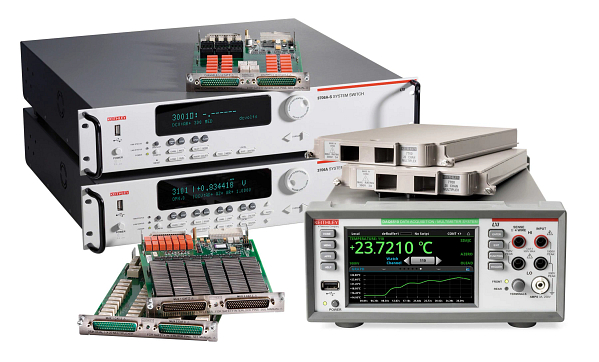

吉时利数据采集系统 (DAQ) 专为复杂的测试场景设计：
- 超多通道支持：
- 最多可达576个通道，用于大规模数据采集。
- 精确测量：
- 使用61⁄2位和71⁄2位数字万用表进行高精度数据采集。
- 应用广泛：
- 适应性强，是航空航天、国防等领域的优秀之选。
全面的监测和测试解决方案
吉时利数据采集系统 (DAQ) 旨在用于各种监测和测试应用：
- 环境监测：用于精确监测环境条件。
- 老化和加速寿命测试：找出产品的潜在弱点，提高耐用性和性能
- 故障分析：调查产品故障的根本原因，从而改进设计和性能。

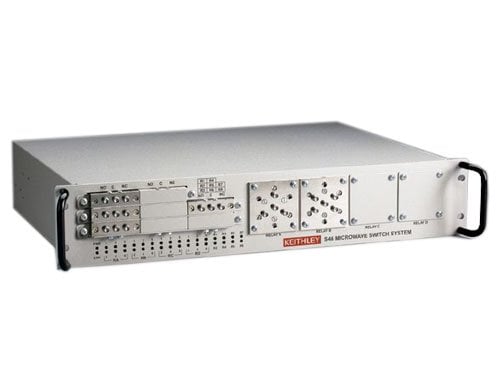

专业汽车和射频测试解决方案
Keithley数据采集系统 (DAQ) 可高效测试汽车上的多样组件：

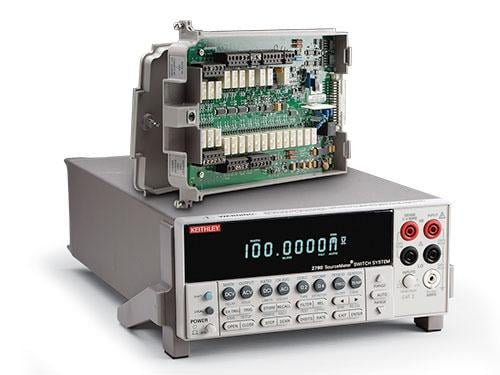

- 安全气囊和安全带测试：专用于测试安全气囊气体发生器和安全带预紧器，从而确保安全。
- 线束分析：为汽车线束提供高效测试解决方案。
如何选择数据采集系统 (DAQ)
针对不同应用选择合适的数据采集系统 (DAQ) ，对于在其中获得精确、可靠的测量结果至关重要。数据采集系统 (DAQ) 的有效性在于它能否准确满足特定的测量要求，这需要考虑几个关键因素：
- 精确度和分辨率：精度是数据采集系统 (DAQ) 有效性的核心指标，它在很大程度上要取决于模数转换器的分辨率和参考电压的稳定性。为了获得更加精确的测量数据，请选择模数转换器分辨率较高且参考电压稳定的系统。
- 采样率：对于需要处理快速变化信号的应用，该项参数具有至关重要的意义；较高的采样率是实现高速数据采集和系统动态控制必不可少的元素。
- 信号调理：信号调理指的是对各种传感器采集到的信号进行放大、滤波或数字化处理，从而达到提升信号质量和精度的目的。强大的信号调理能力能够极大地帮助系统适应热电偶、应变计和加速度计等不同类型的传感器。
- 软件兼容性：应确保为数据采集系统 (DAQ)配备使用简便、包含数据可视化工具且支持多种编程语言的软件。兼容Windows、Linux或Mac OS等多种操作系统能够有效提升系统的多功能性。
- 通道数：应考虑到系统能够支持的通道数量。较高的通道数量有助于提升系统在处理多种信号时的灵活性和可扩展性。
- 环境适应性：请评估系统在特定应用环境下运行的能力。
- 预算限制：平衡成本与功能。
对上述内容进行仔细考量，有助于选出一个不仅符合您的具体需求，而且能够在性能、多功能性和预算之间实现平衡的数据采集系统 (DAQ)。
深入了解数据采集系统 (DAQ)
从数据采集系统 (DAQ) 获得重要见解
数据采集系统 (DAQ) 有助于捕获和记录来自各种传感器的数据，这对于监测物理或电气现象至关重要。这些系统为工程师提供了基于数据的见解，使他们能够在以下领域做出更明智的决策：
- 趋势与模式分析：工程师可使用数据采集系统 (DAQ) 来确定温度或压力等参数的趋势，从而及早发现可能存在的问题。
- 故障检测与诊断：通过分析数据采集系统 (DAQ) 中的数据，工程师可以精准确定存在于各个系统中的故障，并找出无法正常工作的组件或传感器。
- 性能优化：数据采集系统 (DAQ) 的数据可以帮助工程师识别低效环节、指导其优化系统性能并提高生产效率。
- 预测性维护：用户可通过分析数据趋势来预测维护需求，从而有效防止系统发生故障。
- 质量控制：在制造行业，数据采集系统 (DAQ) 能够检测出一切不符所需规格的情况，这对于确保产品质量有着十分重要的意义。
数据采集系统 (DAQ) 测量的重要参数
数据采集系统是各个行业用于收集和分析不同来源数据的重要工具。它旨在测量和记录各种物理和电气参数。数据采集系统由传感器、信号调节器、模数转换器以及用于处理存储所采数据的计算机或数据记录仪组成。
温度
数据采集系统 (DAQ) 测量的常见参数之一是温度。温度传感器用于监测和控制工业流程、暖通空调系统和科学实验等各种应用中的温度。数据采集系统可以使用不同类型的传感器测量温度，包括热电偶、电阻温度检测器 (RTD) 和热敏电阻。
压力
数据采集系统 (DAQ) 还用于测量不同应用中的压力。压力传感器用于监测和控制工业流程、汽车系统和医疗设备中的压力水平。数据采集系统可以使用应变仪、电容式传感器和压电传感器等传感器来测量压力。
电压和电流
数据采集系统 (DAQ) 测量的另一个重要参数是电压和电流。这些测量对于确保电气和电子系统正常运行和安全至关重要。数据采集系统 (DAQ) 可以使用分压器、电流互感器和分流电阻器等传感器测量电压和电流。
流量
数据采集系统 (DAQ) 通常用于测量各种应用中的流量，包括水管理、石油和天然气工业以及化学过程。涡轮流量计、电磁流量计、超声波流量计等流量传感器可测量液体和气体的流量。数据采集系统 (DAQ) 采集并分析流量数据，以监测和控制流量。
加速度和振动
数据采集系统 (DAQ) 还用于测量不同应用中的加速度和振动，包括结构健康监测、汽车测试和航空航天工业。 加速度计和振动传感器用于测量加速度和振动水平。数据采集系统捕获并分析数据以评估系统的结构完整性和性能。
湿度
湿度测量在各个行业中都至关重要，包括暖通空调系统、食品加工和制药制造。数据采集系统 (DAQ) 可以使用电容式或电阻式湿度传感器来测量湿度。获取的数据有助于维持应用的最佳湿度水平。
光与声
数据采集系统 (DAQ) 用于环境监测、音频记录和照明控制系统等应用中的声光测量。光电二极管和光电晶体管等光传感器用于测量光的强度。麦克风和压电传感器等声音传感器用于测量声级。数据采集系统 (DAQ) 捕获并分析数据以监测和控制光照强度和声级。
数据采集系统 (DAQ) 用例
用例1：监测环境条件
想象一下，一位工程师在沿海地区设计一栋新建筑。需要考虑的关键因素之一是环境条件（如风速和风向）对建筑物结构完整性的影响。过去，工程师不得不依靠人工测量和计算，既费时又容易出错。
有了数据采集系统 (DAQ)，工程师就可以在建筑物上安装传感器，持续监测环境条件。传感器收集风速、风向、温度和湿度等参数数据。然后将这些实时数据输入数据采集系统 (DAQ)，由系统进行处理和分析，为工程师提供准确的最新信息。
通过访问这些数据，工程师可以就建筑物的设计和建造做出明智的决策。他们可以识别潜在风险，并采取必要措施确保结构的安全性和稳定性。使用数据采集系统 (DAQ) 不仅省时省力，还能提高项目的整体质量和可靠性。
用例2：汽车部件的测试和验证
数据采集系统 (DAQ) 在汽车行业中也有重要应用。开发新汽车部件（如发动机或悬挂系统）的工程师需要进行大量的测试和验证，以确保其性能和耐用性。
传统上，这需要建立复杂而昂贵的测试平台，手动收集并分析数据。这一过程不仅耗时，而且还限制了可同时收集和分析的数据量。
通过安装数据采集系统 (DAQ)，工程师可以自动完成数据收集过程，并同时从多个传感器收集大量数据。例如，在测试发动机时，可以放置传感器来测量温度、压力和振动等参数。数据采集系统 (DAQ) 可实时捕获这些数据，使工程师能够分析发动机在不同条件下的性能。
通过这些全面的数据，工程师可以发现潜在的问题，优化设计，并做出决策，从而提高汽车部件的整体性能和可靠性。使用数据采集系统 (DAQ) 不仅能加快测试过程，还能提高最终产品的质量和安全性。
用例3：监控工业流程
在工业环境中，工程师经常面临监控复杂流程的挑战，以确保效率、生产力和安全。数据采集系统 (DAQ) 通过提供各种参数的实时数据，使工程师能够有效地监控流程，发挥着至关重要的作用。
想象一下正在进行化学流程的制造厂。工程师需要监控温度、压力、流速和 pH值等参数，以确保工艺流程顺利运行并符合预期规格。如果没有数据采集系统 (DAQ)，这就需要人工监控和频繁调整，从而导致潜在的错误和低效。
通过使用数据采集系统 (DAQ)，工程师可以自动完成数据收集过程，并实时接收工艺参数的更新。如果任何参数偏离预期范围，系统就会触发警报，甚至自动调整流程以保持最佳状态。
这种自动化和控制水平不仅能提高工业流程的效率和生产力，还能最大限度地降低人为错误的风险，从而提高安全性。工程师可以集中精力分析数据并做出明智的决策来优化流程，从而节约成本并提高整体性能。

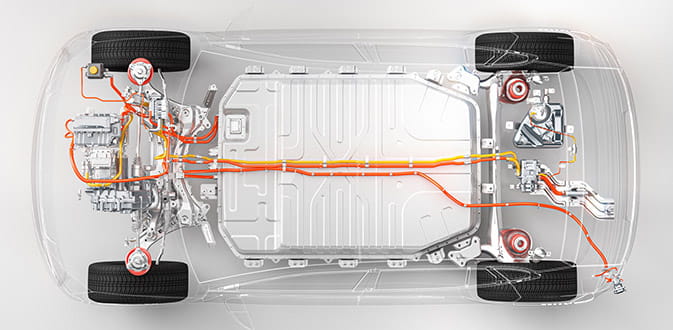

Customer Spotlight: Driving EV Innovation with Keithley DAQ

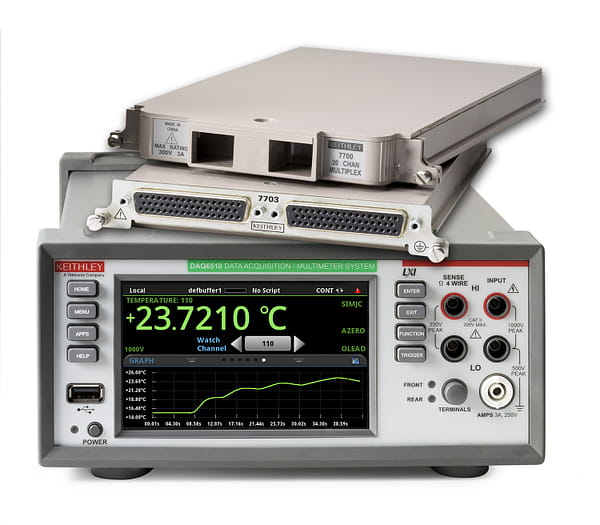

See how VisIC Technologies, a pioneer in Gallium-Nitride (GaN) technology, is improving the efficiency of electric vehicle powertrains. To validate their cutting-edge components, they built a complete test bench featuring the Keithley DAQ6510 Data Acquisition System to achieve the fast, accurate, and reliable results needed to lead the industry.
数据采集系统 (DAQ) 资源
数据采集系统 (DAQ) 常见问题
数据采集 (DAQ) 的目的是什么？
数据采集 (DAQ) 的目的是什么？
数据采集 (DAQ) 的目的是什么？
数据采集系统 (DAQ) 测量什么？
数据采集系统 (DAQ) 可以测量多种物理或电气现象，包括：
- 温度：使用热电偶、电阻温度检测器和热敏电阻。
- 电压：进行跨元件或电源的电压测量，以监控电气系统。
- 电流：通常使用分流器或变压器进行测量，以了解电力潮流。
- 压力：使用压力换能器或传感器监控管道或系统中的流体或气体压力。
- 力和应变：通过应变计或称重传感器评估结构完整性或机械性能。
- 声音：通过麦克风采集，分析噪音水平或声音频率。
- 光强：通过光电二极管或光传感器进行测量，可用于环境监测类等多种应用。
What are the types of data acquisition?
Data acquisition systems can be classified based on their functionality and the method of data collection:
- PC-based DAQ: Utilizes the processing power, display, and connectivity of personal computers with DAQ hardware for data collection and analysis.
- Standalone or portable DAQ: Independent systems that can operate without a PC, often used for field measurements or when portability is required.
- Networked DAQ: Systems connected over a network, allowing for remote monitoring and control across multiple locations.
- Modular DAQ: Systems that can be customized with different modules for various types of inputs and outputs to meet specific application requirements.
数据采集 (DAQ) 流程是怎样的？
数据采集 (DAQ) 流程包括关键几步：
- 信号调理：改变来自传感器的原始信号，使其适合数字化。这可能包括放大、过滤和隔离，以确保测量的准确性。
- 采样：以离散时间测量信号，将连续的模拟信号转换为一系列数字值。采样率对于准确呈现信号至关重要。
- 模数转换：调理后的模拟信号通过模数转换器转换成数字格式。模数转换器的分辨率会影响测量精度。
- 数据存储和分析：使用专业软件对数字数据进行存储和分析，以了解所测现象并做出明智决策。
- 反馈/控制：在许多应用中，分析后的数据可用于调整或控制流程，从而创建一个用于自动化和优化的闭环系统。
