射频频谱分析仪和信号分析仪

可靠的频谱和信号分析解决方案

泰克实时频谱分析仪 (RSA) 和SignalVu分析软件实现了准确可靠的实时射频测量。 由于自身架构,泰克实时频谱分析仪能够以全带宽实时记录、传输和分析数据,从而捕获、隔离和分析难以发现的瞬态射频信号。

  • 广泛的信号分析工具:泰克射频频谱分析仪具有大量的射频分析工具,便于简化多种信号和波形测试,包括无线标准、雷达脉冲以及电磁抗扰性和兼容性 (EMI/EMC)。
  • 经过验证的科学支持准确的结果:在泰克,我们重视测量的完整性。我们的分析仪应用成熟的测量科学,确保结果可靠、精确、可重复。
  • 用于现场的仪器:泰克频谱分析仪能满足在实验室外捕获信号的需求。提供坚固耐用的便携型,电池续航时间可达数小时,确保从现场获取高保真射频数据。

泰克射频频谱分析仪和信号分析仪

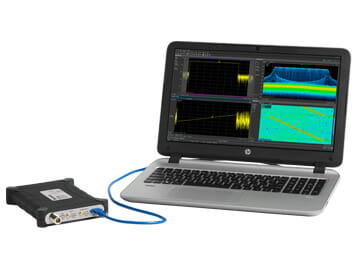

RSA306B spectrum analyzer connected to a laptop

RSA306B:小巧、便携

媲美台式频谱仪性能结合强大的便携性,低成本且拥有超高保真度和超低噪声特性的实时频谱分析仪。

  • 高达 6.2 GHz 的频率覆盖范围
  • 40 MHz 实时信号采集带宽
  • 由 USB3.0 驱动
  • 0.73 千克(1.6 磅)
起价 : US $7,220

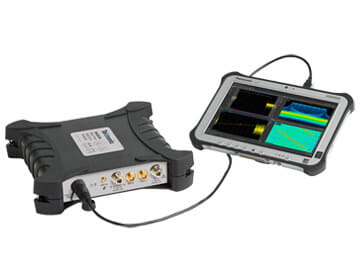

rsa500 spectrum analyzer connected to a small monitor

RSA500 系列:具有卓越的坚固耐用性

坚固耐用的便携式实时态势感知系统,让您随时随地扫描、分析和记录射频信号,是您的优秀选择。

  • 高达 18 GHz 的频率覆盖范围
  • 40 MHz 实时信号采集带宽
  • 电池或传输线供电
  • 1.1 千克(2.43 磅)
  • 可选的跟踪源
起价 : US $11,800

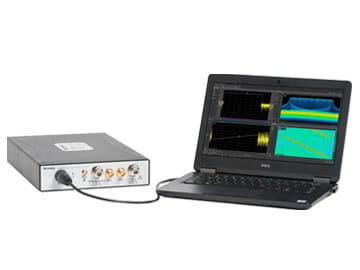

rsa600 spectrum analyzer connected to a laptop

RSA600 系列:高保真,小巧轻便

RSA600 系列是实验室或生产线中狭窄空间的理想之选,它利用紧凑式 PC 的强大功能提供高级捕获、识别和分析功能。

  • 高达 7.5 GHz 的频率覆盖范围
  • 40 MHz 实时信号采集带宽
  • 传输线供电
  • 2.79 千克(6.15 磅)



起价 : US $12,400

RSA7100B:超宽带宽分析和记录

以更快的速度扫描 RF 信号,并以灵活的方式在全带宽下实时记录、流式传输和分析数据。

  • 高达 26.5 GHz 的频率覆盖范围
  • 高达 800 MHz 的实时信号采集带宽
  • 向 RAID、LVDS、40 GbE 和 API 进行 IQFlowTM 流式传输具有执行实时 DSP 算法和记录/分析长事件序列所需的速度和灵活性。
起价 : Contact Us

3 系列 MDO 混合域示波器

无论是测试 IoT 的基带设计还是仅用于简单的 EMI 嗅探,您的工作台上均应备有 3 系列 MDO。与其他提供软件处理的 FFT“频谱分析”功能的示波器不同,3 系列内置独特的、真正的硬件频谱分析仪,拥有出色的射频测试性能和有保证的射频技术规格。

  • 1 GHz 或 3 GHz 内置频谱分析仪选件
  • 一款真正集成在示波器上的频谱分析仪硬件
  • 最高 3 GHz 的超宽捕获带宽
起价 : US $4,920
6 Series B MSO Mixed Signal oscilloscope

6 系列 B MSO 混合信号示波器

使用 1 GHz 至 10 GHz 带宽对高速设计进行故障排除和验证。

起价 : US $41,400

频谱分析仪(信号分析仪)软件

泰克将频谱分析仪与业界领先的信号记录分析软件搭配使用,让您的频谱分析仪物尽其用。

A screenshot from Tektronix spectrum analyzer software overlayed with a Tektronix RSA signal analyzer.

适用于射频和矢量信号的频谱分析仪软件

获得出色的工具套件,自信地捕获、隔离和分析难以发现的、感兴趣的瞬态射频信号。

起价 : US $1,910
An image of a laptop showing Tektronix DataVu PC software hooked up to a Tektronix RSA signal analyzer.

DataVu-PC:记录和分析软件

在大型 RF 数据集上快速查找所需信号,支持所有泰克 RSA 频谱分析仪。

起价 : Contact Us

如何选择实时频谱分析仪

在当今拥挤的射频环境中,选择合适的实时频谱分析仪对于高效、准确地测量快速移动的射频信号至关重要。以下是需要考虑的关键因素,并通过实际应用加以说明:

  • 频率范围:确定应用所需的频率范围。此外,还要考虑测量带外发射和谐波的需要。例如,如果您正在处理 无线信号,那么您需要的频谱分析仪不仅要覆盖2.4 GHz或5-7 GHz的载波频率,还要覆盖相邻信道和二次、三次或更高次谐波。

  • 瞬时带宽和测量速度: 实时频谱监测等射频应用需要对频谱的大部分区域进行快速采集,同时进行快速信号处理,以确保频谱分析仪能够捕获、处理和显示快速瞬变和意外射频行为。信号处理能力越强,“截获概率”(POI) 时间就越短,截获概率100%时信号出现和消失的速度是重要的分析指标。

  • 分辨率带宽 (RBW):高采样率和产生较低分辨率带宽的能力对于分辨和分析信号密集的环境至关重要,例如信号间距很近的商用无线频段和卫星通信。

  • 动态范围:在雷达系统测试等应用中,发射信号及其回波的振幅相差很大,或者监测射频频谱以判断是否存在未经授权的发射机时,更高的动态范围对于同时测量强信号和弱信号而不使接收机饱和至关重要。

  • 灵敏度:灵敏度对于检测低电平信号至关重要。为电子战或遥感等对灵敏度要求高的应用选择本底噪声低的分析仪。

  • 专属触发:捕获快速射频瞬变、不可预见的信号和罕见的射频效应需要对射频数据进行新的触发,例如在特定频谱区域上的功率密度触发、在功率和频率上应用自定义的触发区域,并就特定脉冲持续时间捕获数据。

  • 强大的可视化和自动化软件:对当今复杂的射频信号进行深入分析需要先进的射频软件和测量自动化工具,以加快对射频信号、设备和系统的研究、开发、验证和测试。此外,通过定期的软件更新获得新的测试和测量功能也会提升频谱分析仪的价值。

  • 便携性和尺寸:进行电信、雷达和电子战现场验证和测试的工程师需要便携、轻便、低功耗、坚固耐用的分析仪,既能承受恶劣的现场条件和操作,又能生成可靠的射频数据。

  • 校准和服务:高质量的分析仪加上全面的校准、维护和维修服务,可提高测量的可靠性,减少停机时间,使长期投资更有价值。

通过仔细评估这些因素,您可以选择最适合您特定应用的频谱分析仪,从而获得可靠、准确的结果。

比较所有信号分析仪和频谱分析仪

阅读“频谱分析仪基础知识” »

申请产品演示

利用DPX揭示隐藏信号

本视频演示了泰克的DPX(数字荧光技术)。该技术通过将采样数据转换为详细的像素信息来揭示频谱分析中的隐藏信号,提供可按时间或功率级别区分的射频信号的实时彩色视图。

频谱分析仪常见问题

什么是频谱分析仪?

频谱分析仪在仪器全频率范围内测量输入信号的幅度与频率的关系,主要用于测量已知和未知信号的频谱功率。

从便携式 USB 频谱 分析仪到台式实时频率分析仪,泰克都能提供满足射频分析需求的解决方案。泰克频谱分析仪可用于:

泰克提供一套功能强大的射频 (RF) 信号分析解决方案,具有高保真和低噪声的特点,为您提供所需的射频态势感知。

什么是频谱分析仪?

频谱/信号分析仪有什么用?

频谱/信号分析仪测量输入信号的振幅与仪器频率范围内频率的关系。传统上,该仪器测量已知和未知信号的功率与频率。然而,现代信号分析仪可以同时测算振幅和相位,从而测量复杂信号并对其调制质量特性进行深入分析。频谱分析仪在电信、射频工程和航空航天等领域不可或缺,可用于执行信号表征、干扰跟踪以及射频组件和系统性能评估和测试等任务。

What Does a Spectrum/Signal Analyzer Do?

A spectrum/signal analyzer measures the amplitude of an input signal versus frequency within the frequency range of the instrument. Traditionally, this instrument measures the power vs. frequency of known and unknown signals. However, modern signal analyzers perform simultaneous assessments of magnitude and phase to enable measurements of complex signals and produce extensive insights into their modulation quality characteristics. A spectrum analyzer is indispensable in fields like telecommunications, RF engineering, and aerospace for tasks like signal characterization, interference tracking, and RF component and system performance evaluation and test.

频谱分析仪和信号分析仪有什么区别?

传统的频谱分析仪搜索频谱带宽内的信号并提供频域或调制域中的信号快照。然而,这通常不足以准确描述现代射频信号的动态特性。

而信号分析仪还包括数字信号处理 (DSP) 等附加功能,可通过复杂的数字调制来检测、表征和分析信号。信号分析仪可用于对射频调制信号执行更复杂的测量和更深入的分析。

什么是实时频谱分析仪 (RSA / RTSA)?

泰克设计的实时频谱分析仪 (RTSA) 可以实时捕获、处理和显示频率频谱,提供全面、即时的频谱活动视图,同时保留信号的时域信息。此功能对于分析瞬态、快速变化或间歇性信号至关重要。

相比之下,非实时频谱分析仪通常需要更长时间来采样和处理在特定带宽上采集的波形。在处理这些样本时,它们可能会错过简短的、非重复的信号,这些信号经常出现在动态信号环境中。因此,虽然传统频谱分析仪对于分析循环平稳的信号非常有效,但若要对复杂且多次不可预测的信号进行详细实时观察,实时频谱分析仪能简化工程师的工作。

频谱分析仪的频率范围和分辨率是多少?

这因型号而异。有些分析仪的频率范围可达数GHz,瞬时采集带宽高达数百MHz,分辨率带宽窄至几Hz,适合用于详细分析。请根据项目要求匹配分析仪规格,以获得最佳结果。

无杂散动态范围和灵敏度如何影响测量?

灵敏度指的是分析仪检测最小信号电平的能力,而动态范围指的是分析仪能够在不失真情况下提供有意义测量的范围。此外,无杂散动态范围(SFDR)表示存在大信号的情况下,分析仪测量小信号且不会产生自散响应的能力。若应用需要区分实际低电平信号和分析仪自身缺陷产生的低电平信号,这种能力就尤为重要。频谱分析仪在这些方面表现出色,就能保证在复杂的信号环境中获得更可靠、更准确的读数。

我需要哪些数据处理功能?

对于射频监测、记录和回放应用,应选择具有多功能、无损数据流和存储功能的分析仪。验证分析仪的易连接性(如USB或以太网)和数据保存功能,以确保与其他系统的顺利集成以及高效的数据管理和审查。

是否有适合现场使用的便携式型号?

泰克基于USB的便携式RSA306B和RSA500型号专为现场使用而设计,坚固耐用,电池寿命长且易于携带,同时为您提供可靠的射频测量。

如何平衡频谱/信号分析仪的性价比?

要在预算范围内找到满足性能需求的合适工具。价格较高的型号通常具有更宽的频率范围和更好的射频性能,例如更低的相位噪声和杂散信号。 但是,泰克高性价比的USB实时频谱分析仪对于频谱监测、无线通信、EMI/EMC预合规性和线路末端测试应用来说,也是非常实用的。

用户今后如何升级信号分析功能?

泰克SignalVu软件为其信号分析仪提供支持,定期增加测量和分析功能,使信号分析仪随着时间的推移成为能力更强、更有用的工具。

泰克为实时频谱分析仪提供哪些支持和保修服务?

泰克为频谱分析仪提供全面的技术支持和可靠的保修、维护和校准方案。这包括在线资源、专家协助、周转时间快的可追溯校准以及维修或更换服务,从而确保仪器具有持续生产力,令用户放心。

如果您有其他疑问或需要具体建议,请随时联系我们的专家团队!
