4 系列 B MSO 混合信号示波器

多功能 4 系列 B MSO 具备应对复杂设计挑战的性能， 并且拥有直观的用户界面， 能够按照您的期望进行操作。 凭借新升级的处理器系统， 该示波器能够更快地提供准确的测量结果， 同时拥有一系列出色的分析工具。


使用4/5/6-PWR应用软件进行电源测量和分析 New
如何实现MSO示波器更多通道的测试 New
使用tm_devices简化Python测试自动化
提高垂直分辨率，改善测量精度

基本价格
US $9,180 +
选择要配置/报价的型号
产品概述
产品技术资料
手册 下载
带宽

高达 1.5GHz

记录长度

高达 62.5M

模拟通道

4 或 6

垂直分辨率

12 位

4 系列 B MSO

4 系列 B 新增功能

  1. 更快的处理器
    • > UI 响应速度提高了 2 倍
    • > 数据传输速度提高了 1.5 倍
    • 分析和串行解码速度更快
  2. 全新显示器，对比度更高，视野更广
  3. 两个 USB 3.1 主机端口
  4. 基于浏览器的快速 e*Scope 远程访问
MSO46B Oscilloscope
4 Series B MSO Power Analysis

大型高清显示屏以及屡获殊荣的用户界面

4 系列 B MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，但采用紧凑封装，打造了全新的示波器操作体验。

  • 13.3 英寸高对比度高清显示屏
  • 6.1 英寸（15.5 厘米）深，适合有限的工作台空间

观看短视频

精确测量和多达 6 条高度灵活的通道

  • 所有通道均具备出色的信号细节和准确的测量
    • 12 位垂直分辨率（高分辨率模式下可达 16 位）
    • 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
    • 高达 62.5 M 点记录长度
  • 任何通道都可以显示波形、射频频谱或两者
  • 任何一条输入通道都可连接逻辑探头来查看八条数字通道

观看短视频

4 Series B MSO EMI Setup
Measurement Analysis Software

出色的分析能力

查看 4 系列 B 可为您的工作台带来的强大功能

  • 广泛的智能 TekVPI 探头系列
  • 多通道频谱分析
  • 多达 48 个数字逻辑输入
  • 超过 25 个可用的串行协议
  • 内置任意/函数发生器
  • 交流/直流电源测量
  • 自动双脉冲测试
  • 3 相功率分析
  • 可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

观看短视频

利用本指南找到有关升级的更多信息

2023 年 11 月固件版本支持这些新功能和选项

在所有仪器上升级

  • 新的测量注释会显示参考级别、更高/基础级别、开始点/结束点等信息
  • 新的跟踪文件记录了发送到编程接口的指令
  • 新的 e*Scope 身份验证

使用高级分析选项在仪器上升级

  • 具有高级功率测量和分析 (PWR) 功能的仪器可以采集相位响应、Tg 和 Q(Tg) 图进行阻抗测量，同时支持使用差分探头 测试所需信息以绘制波特图
  • 具有宽带隙双脉冲测试 (WBG-DPT) 功能的仪器为开关和时序分析增加了经过 改进的电平测定


更新的PC软件

  • TekScope 波形分析软件现在集成了上面列出的许多新功能和选项

已经有 4 系列？获取您的更新。

下载新固件。

规格一览

输入通道

  • 4 或 6 路 FlexChannel 输入
  • 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽1

  • 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率

  • 在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

  • 31.25 或 62.5 M 点

垂直分辨率

  • 12 位
  • 高分辨率模式下高达 16 位
包括探头和附件
1 - 可选且可升级
2 - 产品注册免费
3 - 解码和分析选项的部分列表。 有关所有受支持总线，请参见数据表。

信号生成1

  • 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

  • 4 位交流有效值电压，直流电压
  • 直流 + 交流有效值电压

触发频率计数器2

  • 8 位

高级分析

  • 频谱视图的混合域分析
  • 自动功率测量1
  • 3 相功率测量1

协议支持3

  • 10Base-T, 100Base-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C，SPI
  • MIL-STD-1553、ARINC 429
  • RS-232、RS-422、RS-485、UART
  • SPMI
  • SVID
  • USB 2.0 LS、FS、HS

显示器

  • 13.3 英寸（338 毫米）
  • 高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

  • 287 mm x 405 mm x 155 mm
  • (11.3 in x 15.9 in x 6.1 in)

重量

  • 16 磅（7.3 千克）
包括探头和附件
1 - 可选且可升级
2 - 产品注册免费
3 - 解码和分析选项的部分列表。 有关所有受支持总线，请参见数据表。

在寻找更高的性能？

4 系列 B MSO 是同类示波器中的佼佼者，拥有不同的性能水平和价位。

探索范围

型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度 报价 配置和报价
MSO44

200 MHz 至 1.5 GHz

4

最多 32 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

 US $9,180 配置和报价
MSO44B US $10,800 配置和报价
MSO46

200 MHz 至 1.5 GHz

6

最多 48 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

 US $12,400 配置和报价
MSO46B US $14,500 配置和报价
型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度 报价 配置和报价
MSO44

200 MHz 至 1.5 GHz

4

最多 32 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

 US $9,180 配置和报价
MSO44B US $10,800 配置和报价
MSO46

200 MHz 至 1.5 GHz

6

最多 48 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

 US $12,400 配置和报价
MSO46B US $14,500 配置和报价
  Tektronix
4 系列 B MSO		 泰克
MDO4000C		 Keysight
4000T X-系列		 LeCroy
HDO4000A 系列		 Rohde 与 Schwarz
MXO 4 系列
带宽 200 MHz 至 1.5 GHz 200 MHz 至 1 GHz 200 MHz 至 1.5 GHz 200 MHz 至 1 GHz 200 MHz 至 1.5 GHz
模拟通道 4 或 6 4 2 或 4 4 4
数字通道（可选） 最多 48 16 16 16 16
采样率（所有通道） 6.25GS/s 高达 5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s
垂直分辨率 12 位 8 位 8 位 12 位 12 位
记录长度（所有通道） 31.25 M
62.5 M（可选）		 20 M 4 M 12.5 M
25 M（可选）

400M
800 M (选配)
集成任意波形/函数发生器（可选） 1 x 50 MHz 1 x 50 MHz 2 x 20 MHz -- 2 x 100 MHz
串行总线解码 是 是 是 是 是
显示器 13.3 英寸 触摸屏
(1920 x 1080)		 10.4 英寸
(1024 x 768)		 12.1 英寸触摸屏
(800 x 600)		 12.1 寸触屏控制
(1280 x 800)		 13.3寸触屏控制
(1920 x 1080)

嵌入式串行总线分析

串行总线解码和触发选项将 4 系列 MSO 转变为利用自动解码、触发和搜索功能调试串行总线不可或缺的工具。以下是一些示例：

  • I2C，SPI
  • I3C
  • RS-232 / 422 / 485 / UART
  • USB 2.0
  • 以太网

有关所有支持总线，请参阅数据表。

了解SPI总线解码触发

了解 I2C总线解码触发

SPI BUS

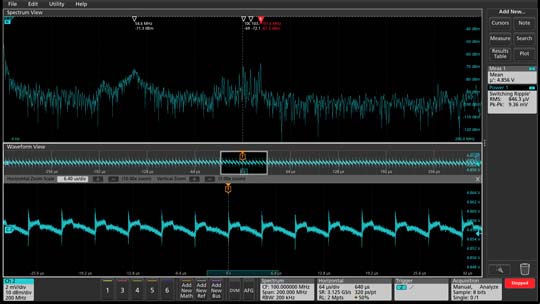

MSO 4 Series Power Rail

电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨，其中有许多只有几伏，且有严格的噪音限制。

  • 多达 6 条模拟输入通道
  • 兼容的低噪音电源纹波探头
  • SVID 和 SPMI 解码选项

了解如何测量电源轨的纹波噪声

在电源轨测量应用说明中了解更多信息

电源测量和分析

4 系列不仅待机功率较低、开关速度更快且噪音限制更严格，而且能加快电源故障排除、优化和验证。

  • 交流线路和谐波测量
  • 开关损耗分析
  • 直流电源纹波测量
  • 波特图和电源抑制比
  • 支持各种电流、电源纹波、差分信号和光隔离的探头

了解电源分析

通过 4/5/6-PWR 应用说明，了解电源测量和分析中的自动测量

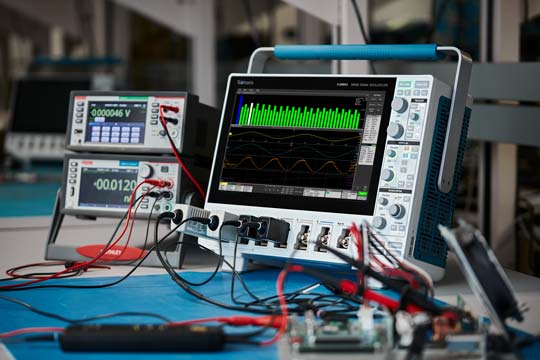

MSO 4 Series Power Application
4 Series B MSO 3 Phase

3 相功率分析

甚至可以对脉宽调制波形进行稳定的三相功率测量。三相分析程序包可以轻松地完成任务。

特点

  • 多达 6 条模拟输入通道
  • 三相星形、三角形和单相布线配置
  • 全方位功率测量
  • 谐波分析

了解如何在三相电机驱动器和逆变器上执行测量

探索电动汽车牵引逆变器分析参考解决方案

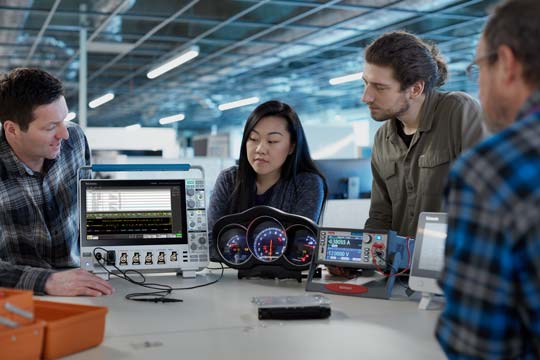

汽车 ECU 设计

汽车系统要求在 ECU、传感器与执行器之间实现准确通信。

  • 混合信号视图，让加工商可将视线投向传感器、执行器、开关和电源之外
  • 使用可选的频谱视图，结合波形和频谱分析，快速进行噪声搜索
  • 解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量

了解CAN总线解码触发

了解 SENT 总线解码和触发

Automotive ECU design
Image of 3 Tektronix Oscilloscopes sending data to a PC via HSI for faster data transfer

远程控制和自动化

获得快速、可重复的结果，同时允许您从任何地方访问您的数据。了解测试自动化资源 ，包括我们免费的 Python 驱动程序包。

  • TekScope PC 软件 可在您的电脑上提供与泰克示波器相同的分析功能
  • KickStart 软件 简化了数据捕获和记录。支持函数发生器、电源、SMU 等
  • 内置 *eScope 或 Windows 远程桌面允许您通过任何局域网控制示波器
  • 全面且完全受支持的可编程接口有助于开发强大的自定义软件

了解远程协作工具

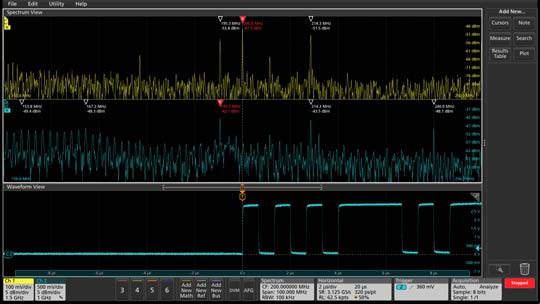

电磁干扰 (EMI) 故障排除

使用“频谱视图”选项，4 系列 MSO 上的每个模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

了解混合域分析

Electromagnetic interference (EMI) troubleshooting

入门

US $1,860

订阅

US $4,630

永久

选择许可选项继续

购买许可证
  • 在 I2C、SPI、RS-232/422/485/UART 总线上进行串行触发、解码、搜索和事件表分析
  • 集成的任意/函数发生器，具有 13 种预定义的波形类型以及任意波形

了解有关软件维护和许可证的信息

查看手册

平均节省 61%！

免费试用
有问题？联系我们

专业版

  • 包括入门捆绑套件
  • 增加 62.5 M/通道记录长度

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 76%！

PLUS：选择一个捆绑套件

有问题？联系我们

航空航天

US $3,710

订阅

US $8,980

永久

  • 模板/极限测试
  • ARINC 429 解码
  • MIL-STD-1553 解码
  • NRZ 解码
  • SpaceWire 解码

选择许可选项继续

购买许可证
免费试用

汽车

US $3,710

订阅

US $8,980

永久

  • CAN、CAN FD 解码
  • CXPI解码
  • 双脉冲测试
  • FlexRay 解码
  • I3C 解码
  • LIN 解码
  • PSI5 解码
  • SENT 解码

选择许可选项继续

购买许可证
免费试用

电源

US $3,710

订阅

US $9,280

永久

  • 3 相功率分析
  • 高级功率分析
  • 双脉冲测试
  • SPMI 解码
  • SVID 解码

选择许可选项继续

购买许可证
免费试用

串行解码

US $3,710

订阅

US $8,980

永久

  • 1 线
  • 音频
  • CAN、CAN FD
  • CXPI
  • EtherCAT
  • 以太网
  • eSPI
  • eUSB
  • FlexRay
  • I3C
  • LIN
  • 曼彻斯特
  • MDIO
  • MIPI D-PHY
  • NFC
  • NRZ
  • SDLC
  • SMBus
  • SPMI
  • SVID
  • USB 2.0

选择许可选项继续

购买许可证
免费试用

终极

US $6,820

订阅

US $16,700

永久

选择许可选项继续

购买许可证
  • 包括入门捆绑套件和所有专业捆绑套件
  • PLUS：频谱视图射频与时间波形、扩展频谱视图捕获带宽和视频触发

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 90%！

免费试用
有问题？联系我们
返回捆绑包

个别选件

有问题？联系我们

  • Opt. 4-3PHASE

    三相分析

  • Opt. 4-AFG

    添加内置任意波形函数发生器

  • Opt. 4-MTM

    Mask Testing

  • Opt. 4-PS2

    电源测量解决方案套装（4-PWR-BAS、THDP0200、TCP0030A、067-1686-XX 偏移校正夹具）

  • Opt. 4-PWR

    高级功率测量和分析

  • Opt. 4-PWR-BAS

    功率测量和分析

  • Opt. 4-RFNFC

    NFC wireless protocol decoding and search

  • Opt. 4-RL-1

    将记录长度扩展到 62.5 M 点/通道

  • Opt. 4-SRAERO

    MIL-STD-1553 和 ARINC 429 串行数据包内容协议触发和解码

  • Opt. 4-SRAUDIO

    I2S、LJ、RJ 和 TDM 串行数据总线协议触发和解码

  • Opt. 4-SRAUTO

    CAN、CAN FD、LIN 和 FlexRay 串行数据包内容协议触发和解码。

  • Opt. 4-SRAUTOSEN

    SENT 串行数据包内容协议触发和解码

  • Opt. 4-SRCOMP

    RS-232/422/485/UART 串行数据总线协议触发和解码

  • Opt. 4-SRCXPI

    CXPI 协议解码和分析

  • Opt. 4-SREMBD

    I2C 和 SPI 串行数据总线协议触发和解码

  • Opt. 4-SRENET

    10BASE-T 和 100BASE-TX 以太网总线协议搜索和解码

  • Opt. 4-SRESPI

    eSPI 协议解码和分析

  • Opt. 4-SRETHERCAT

    EtherCAT 协议解码和分析

  • Opt. 4-SREUSB2

    eUSB2 协议解码和分析

  • Opt. 4-SRI3C

    I3C 串行数据包内容协议触发和分析

  • Opt. 4-SRMANCH

    曼彻斯特解码和分析

  • Opt. 4-SRMDIO

    MDIO 协议解码和分析

  • Opt. 4-SRNRZ

    NRZ protocol decoding and analysis

  • Opt. 4-SRONEWIRE

    1 线协议解码和分析

  • Opt. 4-SRPM

    SPMI 串行数据包内容协议触发和解码

  • Opt. 4-SRPSI5

    PSI5 串行解码和分析

  • Opt. 4-SRSDLC

    同步数据链路控制 (SDLC) 解码和分析

  • Opt. 4-SRSMBUS

    SMBus 协议解码和分析

  • Opt. 4-SRSPACEWIRE

    SpaceWire protocol decoding and analysis

  • Opt. 4-SRSVID

    SVID protocol decoding and analysis

  • Opt. 4-SRUSB2

    USB 2.0 和 3.0 低速、全速、高速和超速一致性测试和验证

  • Opt. 4-SV-BAS

    频谱视图的频域分析

  • Opt. 4-SV-BW-1

    Increase Spectrum View Capture Bandwidth to 500 MHz (4-SV-BAS required)

  • Opt. 4-SV-RFVT

    Spectrum View RF versus time analysis and trigger (4-SV-BAS required)

  • Opt. 4-TDR

    Time domain reflectometry (TDR) measurements and analysis

  • Opt. 4-VID

    模拟视频触发（NTSC、PAL、SECAM）

  • Opt. 4-WBG-DPT

    Wide bandgap (SiC/GaN) double pulse test application

增加仪器功能

升级 描述 采购详情
TLP058 逻辑探头 各探头访问任何 FlexChannel 上的 8 条数字通道，在任意 FlexChannel 上均可接入逻辑探头实现 8 路数字通道 索取报价

增加仪器功能

升级 描述 采购详情
SUP4-AFG 增加任意函数发生器 申请试用许可证

索取报价
SUP4-DVM 增加数字电压表/触发频率计数器 注册时提供软件升级许可证密钥

立即注册
SUP4-RL-1 将记录长度从 31.25 M 点/通道扩展到 62.5 M 点/通道 申请试用许可证

索取报价

增加协议分析

升级 描述 采购详情
SUP4-RFNFC NRZ 无线协议解码和搜索 申请试用许可证

索取报价
SUP4-SRAERO 航空串行触发和分析（MIL-STD-1553、ARINC429） 申请试用许可证

索取报价
SUP4-SRAUDIO 音频串行触发和分析（I2S、LJ、RJ、TDM） 申请试用许可证

索取报价
SUP4-SRAUTO 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） 申请试用许可证

索取报价
SUP4-SRAUTOSEN 汽车传感器串行触发和分析 (SENT) 申请试用许可证

索取报价
SUP4-SRCOMP 计算机串行触发和分析 (RS-232/422/485/UART) 申请试用许可证

索取报价
SUP4-SRCXPI CXPI 协议解码和分析 申请试用许可证

索取报价
SUP4-SREMBD 嵌入式串行触发和分析模块（I2C、SPI） 申请试用许可证

索取报价
SUP4-SRENET 以太网串行触发和分析（10Base-T、100Base-TX） 申请试用许可证

索取报价
SUP4-SRESPI eSPI 协议解码和分析 申请试用许可证

索取报价
SUP4-SRETHERCAT EtherCAT 协议解码和分析 申请试用许可证

索取报价
SUP4-SREUSB2 eUSB2 协议解码和分析 申请试用许可证

索取报价
SUP4-SRI3C I3C 串行触发和分析 申请试用许可证

索取报价
SUP4-SRMANCH 曼彻斯特解码和分析 申请试用许可证

索取报价
SUP4-SRMDIO MDIO 协议解码和分析 申请试用许可证

索取报价
SUP4-SRNRZ NRZ 协议解码和分析 申请试用许可证

索取报价
SUP4-SRONEWIRE 1 线协议解码和分析 申请试用许可证

索取报价
SUP4-SRPM 电源管理串行触发和分析 (SPMI) 申请试用许可证

索取报价
SUP4-SRPSI5 PSI5 串行解码和分析 申请试用许可证

索取报价
SUP4-SRSDLC 同步数据链路控制 (SDLC) 解码和分析 申请试用许可证

索取报价
SUP4-SRSMBUS SMBus 协议解码和分析 申请试用许可证

索取报价
SUP4-SRSPACEWIRE SpaceWire 协议解码和分析 申请试用许可证

索取报价
SUP4-SRSVID SVID 协议解码和分析 申请试用许可证

索取报价
SUP4-SRUSB2 USB 2.0 串行总线触发和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建议模型） 申请试用许可证

索取报价

增加高级分析

升级 描述 采购详情
SUP4-MTM 模板和极限测试 申请试用许可证

索取报价
SUP4-3PHASE 三相分析 申请试用许可证

索取报价
SUP4-PWR 高级功率测量和分析 申请试用许可证

索取报价
SUP4-PWR-BAS 功率分析 申请试用许可证

索取报价
SUP4-SV-BW-1 将 Spectrum View 捕获带宽增加至 500 MHz（需 4-SV-BAS 或 SUP4-SV-BAS） 申请试用许可证

索取报价
SUP4-SV-RFVT Spectrum View 射频对时间解调分析和触发器（需要 4-SV-BAS） 申请试用许可证

索取报价
SUP4-VID 模拟视频触发（NTSC、PAL、SECAM） 申请试用许可证

索取报价
SUP4-WBG-DPT 宽禁带 (SiC/GaN) 双脉冲测试应用 申请试用许可证

索取报价

升级带宽

升级 描述 采购详情
SUP4-BW4 4系MSO的带宽升级，带有4个FlexChannel输入。有关选件，请参见产品技术资料。
SUP4-BW6 4系MSO的带宽升级，带有6个FlexChannel输入。有关选件，请参见产品技术资料。
IsoVu™ 光隔离探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TIVP02 IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP02L IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05 IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05L IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP1 IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP1L IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
IsoVu™ 射频隔离电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TICP025 250 MHz 泰克隔离电流探头 配置和报价
查看产品技术资料 TICP050 500 MHz 泰克隔离式电流探头 配置和报价
查看产品技术资料 TICP100 1 GHz Tektronix 隔离式电流探头 配置和报价
低压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP1500 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI 配置和报价
查看产品技术资料 TDP3500 差分探头：3.5 GHz，5X，+/- 2V，TekVPI 配置和报价
查看产品技术资料 TDP4000 4 GHz, Differential Probe with TekVPI interface 配置和报价
低压探头：单端
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TAP1500 有源探头：1.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP2500 有源探头：2.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP4000 4 GHz, Single Ended Probe with TekVPI interface 配置和报价
低噪声电源纹波探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPR1000 1 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
查看产品技术资料 TPR4000 4 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
无源探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPP0250 无源探头：250 MHz，10X，TekVPI 配置和报价
查看产品技术资料 TPP0500B 无源探头：500 MHz，10X，TekVPI 配置和报价
查看产品技术资料 TPP0502 无源探头：500 MHz，2X，TekVPI 配置和报价
查看产品技术资料 TPP1000 无源探头：1 GHz，10X，TekVPI 配置和报价
电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TCP0020 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 配置和报价
查看产品技术资料 TCP0030A 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 配置和报价
查看产品技术资料 TCP0150 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI 配置和报价
查看产品技术资料 TRCP0300 电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口 配置和报价
查看产品技术资料 TRCP0600 电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口 配置和报价
查看产品技术资料 TRCP3000 电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口 配置和报价
逻辑分析仪探头
产品技术资料链接 探头 描述 配置和报价
TLP058 适用于 5 和 6 系列 MSO 示波器的 8 通道通用逻辑探头。包括附件包。 配置和报价
高压单端探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P6015A 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 配置和报价
查看产品技术资料 TPP0850 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI 配置和报价
高压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP0500 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 TDP1000 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 THDP0100 差分探头；100 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 THDP0200 差分探头；200 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 TMDP0200 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 配置和报价
附件 HC4
产品技术资料 描述
视图 产品技术资料

适用于 4 系列 MSO 的硬手提箱（包括前盖）
附件 RM4
产品技术资料 描述
视图 产品技术资料

适用于 4 系列 MSO 的机架安装套件
附件 SC4
产品技术资料 描述
视图 产品技术资料

适用于 4 系列 MSO 的软搬运箱和前保护盖
附件 TEK-DPG
产品技术资料 描述
附件，相差校正脉冲发生器信号源带 TekVPI 示波器接口
附件 TPA-BNC
产品技术资料 描述
探头适配器，从 TekProbe-BNC 至 TekVPI
产品技术资料 附件 描述
HC4

适用于 4 系列 MSO 的硬手提箱（包括前盖）
RM4

适用于 4 系列 MSO 的机架安装套件
SC4

适用于 4 系列 MSO 的软搬运箱和前保护盖
视图 产品技术资料 TEK-DPG 附件，相差校正脉冲发生器信号源带 TekVPI 示波器接口
视图 产品技术资料 TPA-BNC 探头适配器，从 TekProbe-BNC 至 TekVPI

泰克提供一系列随仪器一起购买的校准和延保计划，让用户仪器能在多年内始终保持良好性能。用户可获得的益处包括：

  • OEM 质量维护
  • 维修中心服务优先权
  • 一系列意外防护、借用计划和其他计划
  • 广泛的校准服务级别和选项

请马上购买，避免产生意外停机时间和费用。有关购买仪器时添加服务计划的详情，请向您的销售代表咨询。

Tektronix Calibration Services

保护您的投资，保障设备正常运行

配置和报价


服务计划特点		 全面保护
（选件 T3、T5）		 泰克服务
（选项 R3、R5）
工厂保修期限延长
制造商缺陷防范
免费出厂认证校准及维修（如有必要）
国内免费发货
维修中心服务优先权
涵盖用户引起的电力过载 (EOS) 和静电放电 (ESD) 损坏
涵盖意外损坏
涵盖正常磨损

维持精度，获得升级，通过审计

配置和报价


 校准功能：		 Z540
校准1		 ISO 17025
合规1		 ISO 17025
认证
拥有校准证书和校准标签，可满足各种审计要求
固件更新（如果适用），以及安全性和可靠性更新²
OEM 测量程序²
测试数据 选配
保留校准记录
溯源能力
不确定性分析
由 ISO/IEC 认证组织（证书上显示相应徽标）完成独立验证

产品/选项		 描述
泰克服务选项 C3 3 年校准服务。C3 规定在发货后 3 年内，用户可享受 2 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加两年校准服务。
泰克服务选项 C5 5 年校准服务。C5 规定在发货后 5 年内，用户可享受 4 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加四年校准服务。

1 在特定地区可能为 ISO 9001。

2 标配工厂认证服务。

存在某些限制，详情请参阅计划条款。

不止需要校准 4 系列？

请参阅“校准服务”

泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。通过全球范围内的 100 多家实验室，泰克可担任您的全球独家合作伙伴，以市场价格交付具有 OEM 质量的定制校准计划。泰克提供现场服务、本地上门取件和送货以及其他服务。

泰克校准服务
