RSA600 系列实时频谱分析仪
借助精准的 RSA603A 和 RSA607A USB 频谱分析仪，您可以直观地了解您的设备或组件的特性，这些分析仪具有可协助完成无线集成、EMI 和 IoT 项目的功能。查看所有频谱/信号分析仪
基本价格
US $12,400
+
最大频率范围
9 kHz 至 7.5 GHz
捕获带宽
40 MHz
动态范围
-160 dBm 至 +20 dBm

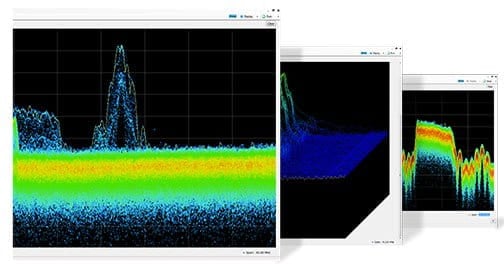

使用实时 DPX® 技术查看无形的内容。
通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。
超过 20 个附加功能包。蓝牙 5 和脉冲信号分析都只是入门级功能。
RSA 系列由 SignalVu-PC 矢量信号分析软件提供支持，该软件提供：
- 高级测量与调试功能，包括支持从脉冲发射器中捕获选择性脉冲的先进触发技术，以及可在设备故障排查期间快速捕捉隐匿或突发瞬态信号的能力。
- 能够控制多台连接至同一 PC 的 RSA 设备，以同步测量不同频率的并发事件，例如谐波和带外发射。
- 提供广泛的附加功能包，涵盖常见的无线标准、频谱管理、脉冲测量等。

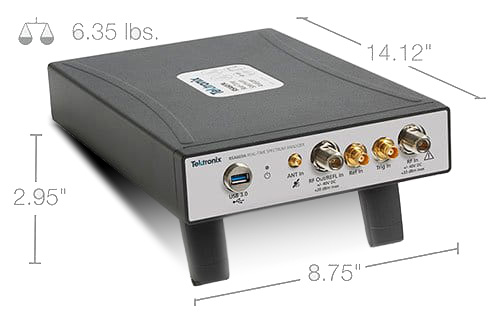

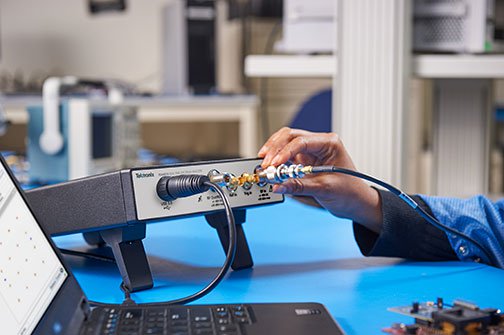

无比轻巧的体积。 无限灵活性。
RSA600 体积轻巧，可以放在您的工作台上、实验室中或并排堆叠在机架上。通过 USB 3.0 将高达 40 MHz 的数据连续流式传输至您自己的 Intel i5 或 i7 PC、笔记本电脑或平板电脑，并解锁最新 PC 处理功能、便捷的文件共享、SignalVu-PC 矢量信号分析 (VSA) 软件以及用于构建基于 IQ 的自定义应用程序的 Windows 或 Linux API。选择显示器和 PC。在需要或选择时进行升级。

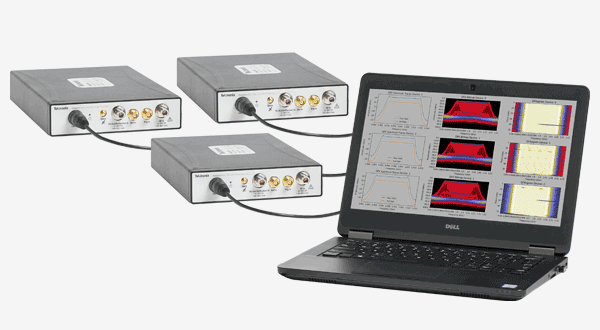

多通道同步采集
通过连接至同一台 PC 的多台仪器，可轻松采集、分析并可视化多个频率上的射频事件。
WLAN、蓝牙、LTE 等无线发射机设计的信号质量验证。
频谱监测和干扰搜寻
由于向移动通信的迁移，复杂和拥挤信号环境中的频谱容量需求增加，面临前所未有的压力。 泰克实时频谱分析仪可帮助您快速发现和检查干扰源，从而能够定位和识别不必要的活动。 您可利用 RSA306B、RSA500 或 RSA600 获得实时频谱洞察，确保信号完整性并符合一致性标准。
特点
- RSA600 频谱分析仪的专有 DPX 技术在便携、小巧且易用软件界面中实现准确、实时测量。
- RSA600 频谱分析仪采集范围高达 7.5 GHz，支持 40 MHz 带宽捕获

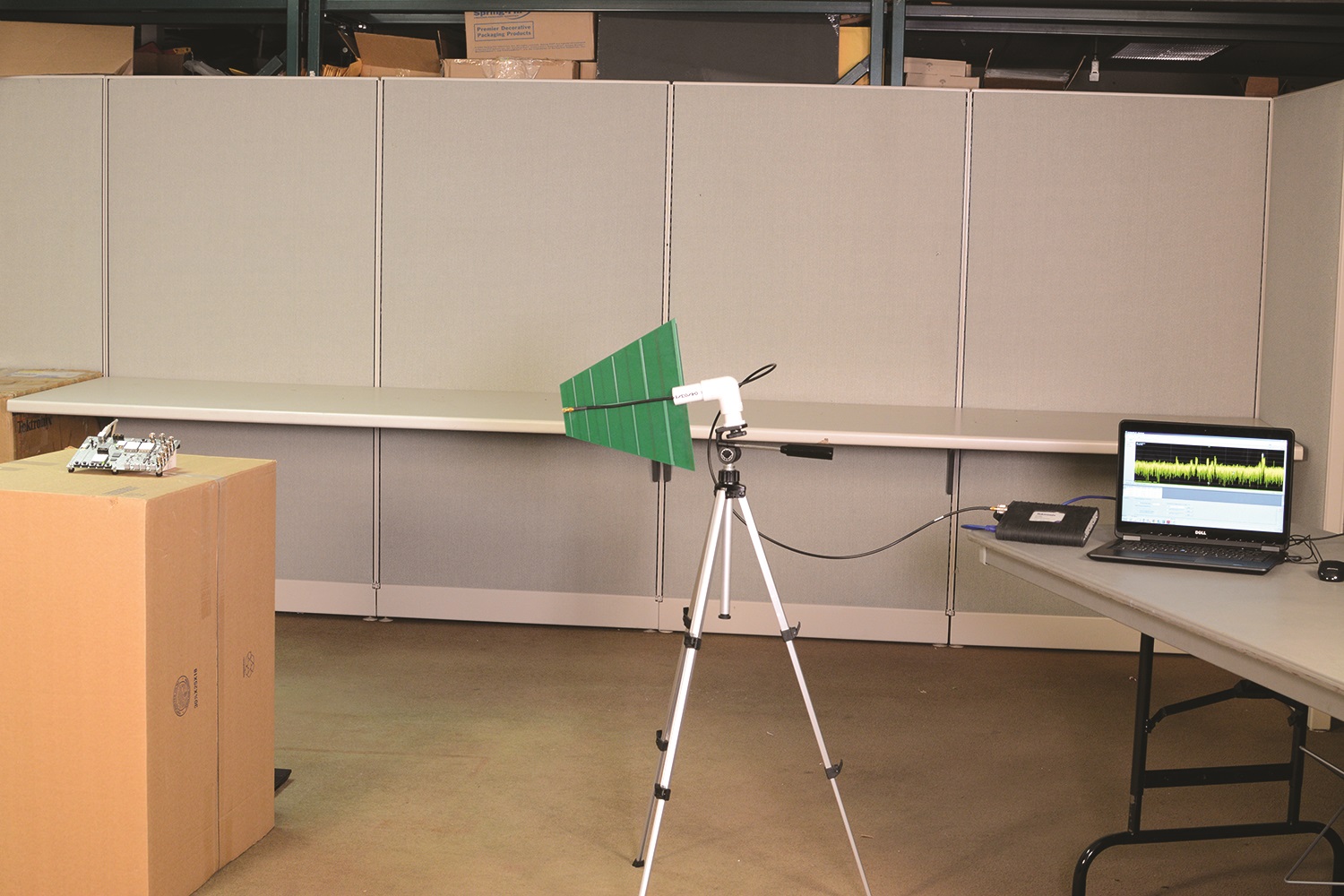

EMI/EMC 预一致性测试
使用我们的实时频谱分析仪，在您的实验室中执行预一致性测试，从而节省成本和宝贵时间。您可以利用免费版本的 SignalVu-PC 进行峰值测量。购买附加选件 EMCVu，您还可以通过准峰值和平均检测获得更为精确的结果。如需详细了解 EMI/EMC 预一致性测试，请访问我们的应用程序页面。

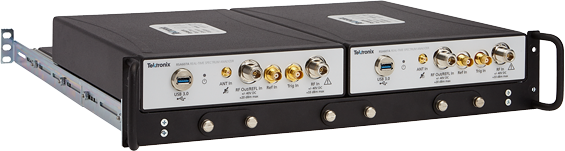

降低生产成本，缩短测试时间并提高测试灵活性
USB RSA 是寻找高吞吐量和产品质量同时控制测试成本的制造商的理想选择。RSA 306B、500 和 600 设备可通过 SignalVu-PC 软件提供主要物联网 (IoT) 标准支持，随附全面的驱动程序和代码示例，并包含 WiFi 和新蓝牙 5.0 等物联网技术测试支持。
提高学生的学习效果
通过我们的全功能、经济型实时频谱分析仪，您的学生可捕获实验结果，执行分析并通过其笔记本电脑生成实验报告，从而节省时间和优化学习机会。其紧凑型便携式尺寸方便在实验室之外的实际环境中执行实验。
| 泰克 RSA600 |
泰克 RSA306B |
Keysight CXA N9000B |
是德科技 EXA N9010B |
罗德与施瓦茨 FSL |
Rigol DSA800 |
|
|---|---|---|---|---|---|---|
| 最大频率范围 | 9 kHz 到 3 和 7.5 GHz | 9 kHz 至 6.2 GHz | 9 kHz 到 3、7.5、13.6 和 26.5 GHz | 9 kHz 至 3.6、7、13.6、26.5、32、44 GHz | 9 kHz 到 3、6 和 18 GHz | 9 kHz 到 1.5、3.2 或 7.5 GHz |
| 捕获带宽 | 40 MHz | 40 MHz | 25 MHz（可选） | 25 MHz 40 MHz（选项） |
28 MHz（选项） | – |
| 动态范围 （从 DANL 到最大输入） |
-161 dBm 至 +33 dBm | –160 dBm 至 +23 dBm | -163 dBm (DANL @ 1 GHz) | -163 dBm (DANL @ 1 GHz) | -177 dB（含 300 Hz RBW） | <-134 dBm/Hz |
| 实时性能 | 是，包括 DPX 频谱、频谱图 | 是，包括 DPX 频谱、频谱图 | 否，频谱图增强 | 否，频谱图增强 | 否 | 否 |
| 带噪声校正的 3GPP ACLR 动态范围 | -60 dB ** | -60 dB ** | -73 dB | -73 dB | -60 dB | 未指定 |
| 电缆/天线测试：VSWR、DTF、回波损耗测量 | 是 | 否 | 否 – 仅限标量跟踪发生器 | 无 | 否 – 仅限标量跟踪发生器 | 否 – 仅限标量跟踪发生器 |
| 分析选项特点 | SA、VSA、TG、脉冲、一些无线标准 | SA、VSA、脉冲、一些无线标准 | SA、VSA、TG、脉冲、无线标准 | SA、VSA、TG、脉冲、无线标准 | SA、VSA、TG、脉冲、无线标准 | SA 和 TG |
| 前置放大器 | 标配 | 标配 | 选配 | 选配 | 选配 | 选配 |
| 功耗 | 最高 45 W + PC | 最高 45 W + PC | 最高 270 W，待机 20 W | 最高 350 W，待机 20 W | 45 W 基础设备，带选件 65 W | 最高 50 W，典型 35 W |
| 尺寸 (LxWxD) | 359 mm x 75 mm x 222 mm | 140mm x 32 mm x 190.5 mm | 177 mm x 426 mm x 368 mm | 177 mm x 426 mm x 368 mm | 342.3 mm × 158.1 mm × 367.0 mm | 363 mm x 179 mm x 128 mm |
| 重量（基础设备） | 2.79 千克 | 0.73 千克 | 15.4 千克 | 16 千克 | <7 千克 | 4.25 千克 |

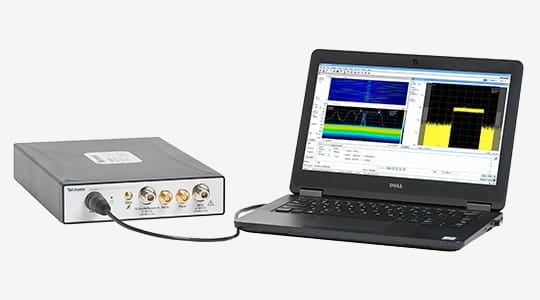

SignalVu-PC 软件为 RSA600A 带来了台式和现场功能
与 RSA600A 配合工作的是一款强大的程序—SignalVu-PC，这是泰克性能信号分析仪的基础。该软件控制频谱分析仪采集并连续更新测量显示。
基本版随产品免费附带；请添加选项以便配置供您使用的软件。
特点
- 免费的基本版提供 17 种信号分析和实时频谱分析测量
- 超过 15 种高级测量的付费附加选项，包括 WLAN 测试、P25 一致性测试、脉冲分析、调制分析等

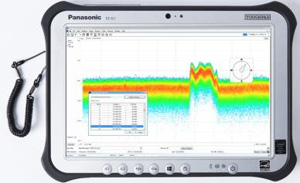

泰克不但单独提供 Panasonic FZ-G1 平板电脑，还提供 Panasonic FZ-G1 平板电脑作为 RSA500A 的选配件。
在从泰克购买时，FZ-G1 预装了 SignalVu-PC 软件，包括自定义编程显示设置和前面板按钮，优化了 SignalVu-PC 体验。此外，泰克已经测试 FZ-G1，确保这一配置满足所有 USB 频谱分析仪规定的实时性能。
跟踪发生器
用于维护、故障排除、干扰搜寻的单一解决方案。出厂校准可最大限度减少测量设置时间和错误。
| 部件号 | 说明 |
|---|---|
| OPT 04 | 跟踪发生器：10 MHz - 到仪器的最大量程 |
校准套件和稳定相位电缆
进行 VSWR、回波损耗、故障测距和电缆损耗测量时，这些校准套件和稳定相位电缆可与跟踪发生器和 SV60xx-SVPC 搭配使用。
| 部件号 | 说明 |
|---|---|
| CALOSLNM | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（针式），50 欧姆 |
| CALOSLNF | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（孔式），50 欧姆 |
| CALOSL716M | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（针式） |
| CALOSL716F | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（孔式） |
| CALSOLTNF | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，9 GHz |
| CALSOLTNM | 校准套件，四合一，N 型（针式）短路，开路，负载，直传，9 GHz |
| CALSOLT35F | 校准套件，四合一 3.5mm（孔式）短路，开路，负载，直传，13 GHz |
| CALSOLT35M | 校准套件，四合一 3.5mm（针式）短路，开路，负载，直传，13 GHz |
| CALSOLT716F | 校准套件，四合一 7/16（孔式）短路，开路，负载，直传，6 GHz |
| CALSOLT716M | 校准套件，四合一 7/16（针式）短路，开路，负载，直传，6 GHz |
| CALSOLTNF-75 | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，75 欧姆，3 GHz |
| CALSOLTNM-75 | 校准套件，四合一，N 型（针式），短路，开路，负载，直传，75 欧姆，3 GHz |
| 012-1768-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），60 厘米 |
| 012-1765-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），60 厘米 |
| 012-1767-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），3.28 英尺或 1 米 |
| 012-1766-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），3.28 英尺或 1 米 |
| 012-1746-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），5 英尺或 1.5 米 |
| 012-1745-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），5 英尺或 1.5 米 |
| 012-1747-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），60 厘米 |
| 012-1752-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），60 厘米 |
| 012-1750-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），3.28 英尺或 1 米 |
| 012-1748-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），3.28 英尺或 1 米 |
| 012-1751-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），5 英尺或 1.5 米 |
| 012-1749-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），5 英尺或 1.5 米 |
| 012-1753-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），60 厘米 |
| 012-1758-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），60 厘米 |
| 012-1756-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），3.28 英尺或 1 米 |
| 012-1754-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），3.28 英尺或 1 米 |
| 012-1757-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），5 英尺或 1.5 米 |
| 012-1755-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），5 英尺或 1.5 米 |
| 012-1762-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），60 厘米 |
| 012-1761-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），60 厘米 |
| 012-1763-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），3.28 英尺或 1 米 |
| 012-1759-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），3.28 英尺或 1 米 |
| 012-1764-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），5 英尺或 1.5 米 |
| 012-1760-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），5 英尺或 1.5 米 |
| 012-1772-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），60 厘米 |
| 012-1769-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），60 厘米 |
| 012-1773-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），3.28 英尺或 1 米 |
| 012-1770-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），3.28 英尺或 1 米 |
| 012-1774-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），5 英尺或 1.5 米 |
| 012-1771-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），5 英尺或 1.5 米 |
射频配件
我们拥有各种射频附件，可提供便捷的一站式购物服务。 下面列出了射频电缆、适配器、衰减器、滤波器和其他附件。
| 部件号 | 说明 |
|---|---|
| 013-0410-00 | 适配器，同轴电缆，50 欧姆 N 型（孔式）到 N 型（孔式） |
| 013-0411-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 型（孔式） |
| 013-0412-00 | 适配器，同轴电缆，50 欧姆，N 型（针式）到 N 型（针式） |
| 013-0402-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 7/16 型（针式） |
| 013-0404-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 7/16 型（孔式） |
| 013-0403-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（针式） |
| 013-0405-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（孔式） |
| 013-0406-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（孔式） |
| 013-0407-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（针式） |
| 013-0408-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（孔式） |
| 013-0409-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（针式） |
| 012-1738-00 | 电缆组件；同轴，RFD，50 欧姆，40 英寸，两端都是 N 型，针式 |
| 013-0422-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（孔式）75 欧姆 |
| 013-0413-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（针式）75 欧姆 |
| 013-0415-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（针式）75 欧姆 |
| 015-0787-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（孔式）75 欧姆 |
| 015-0788-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 N 型（孔式）75 欧姆 |
| 119-7246-xx | 通用前置放大器，824 - 2500 MHz，N 型（孔式）连接器 |
| 119-7426-xx | 通用前置放大器，2400 - 6200 MHz，N 型（孔式）连接器 |
| 011-0227-00 | Bias-T，N 型（针式）RF，N 型（孔式）RF+DC，BNC（孔式）偏置，1W，0.5A，2.5 MHz-6 GHz |
| 011-0222-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（孔式）到 N 型（孔式） |
| 011-0223-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（孔式） |
| 011-0224-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（针式） |
| 011-0228-00 | 衰减器，固定，3 dB，2 W，DC-18 GHz，N 型（针式）到 N 型（孔式） |
| 011-0225-00 | 衰减器，固定，40 dB，100 W，DC-3 GHz，N 型（针式）到 N 型（孔式） |
| 011-0226-00 | 衰减器，固定，40 dB，50 W，DC-8.5 GHz，N 型（针式）到 N 型（孔式） |
| 119-8733-00 | 天线，有源，GPS GLONASS |
| 119-8734-00 | 天线，有源，GPS，北斗 |
泰克提供一系列随设备一起购买的校准和保护计划，以便在设备使用寿命内保护和维持性能。优点包括：
- 由经过工厂培训的技术人员提供服务，使用的测试台和标准与制造过程中设计的相同。
- 通过锁定预付费用，实现成本可预测性。
- 一系列意外防护、借用计划和其他计划功能。
- 广泛的校准服务级别和选项。
马上购买，避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息，请向您的销售代表咨询。
| 校准 功能： |
Z540 校准1 |
ISO 17025 合规3 |
ISO 17025 认证 |
|---|---|---|---|
| 拥有校准证书和校准标签，可满足各种审核要求 | |||
| 固件更新（如果适用），以及安全性和可靠性更新² | |||
| OEM 测量程序² | |||
| 测试数据 | 可选 | ||
| 保留校准记录 | |||
| 溯源能力 | |||
| 不确定性分析 | |||
| 由 ISO/IEC 认证组织（带有认证标志）完成独立验证 |
| 产品/选项 |
描述 |
|---|---|
| 泰克服务选项C3 | 3 年校准服务。C3 规定在发货后 3 年内，用户可享受 2 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加两年校准服务。 |
| 泰克服务选项C5 | 5 年校准服务。C5 规定在发货后 5 年内，用户可享受 4 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加四年校准服务。 |
1 在特定地区可能为 ISO 9001。
2 标配工厂验证的校准服务
3 新制造的 TICP 探头的标准校准级别。
存在某些限制，详情请参阅 计划条款 。
需要校准更多仪器？
泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。泰克在全球拥有 100 多个实验室，可胜任您信任的全球合作伙伴，以市场价格提供具有高度定制化的校准方案。提供现场服务、本地上门取件和送货以及其他服务选择。
