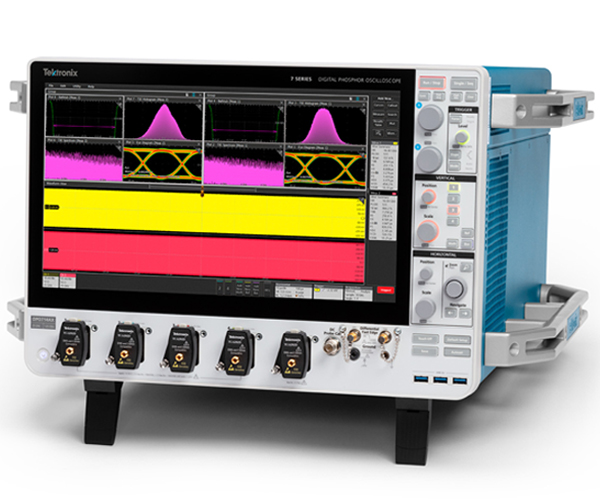

7 系列 DPO 数字荧光示波器
现已推出全新 8 通道高性能 7 系列 DPO 示波器，每通道带宽范围为 8 GHz 至 25 GHz，为复杂的多通道系统提供了全新的可视化水平。
提供 4 或 8 通道版本，结合了无与伦比的信号保真度、高 ENOB、低噪声和低抖动、快速测量吞吐量以及屡获殊荣的 TekScope® 用户界面。
7 系列 DPO 专为要求严苛的高速串行、高能物理和宽带射频应用而设计。它兼容 TekConnect™ 探头和适配器。
高达 25 GHz
高达 125 GS/s
高达 2 G
12 位

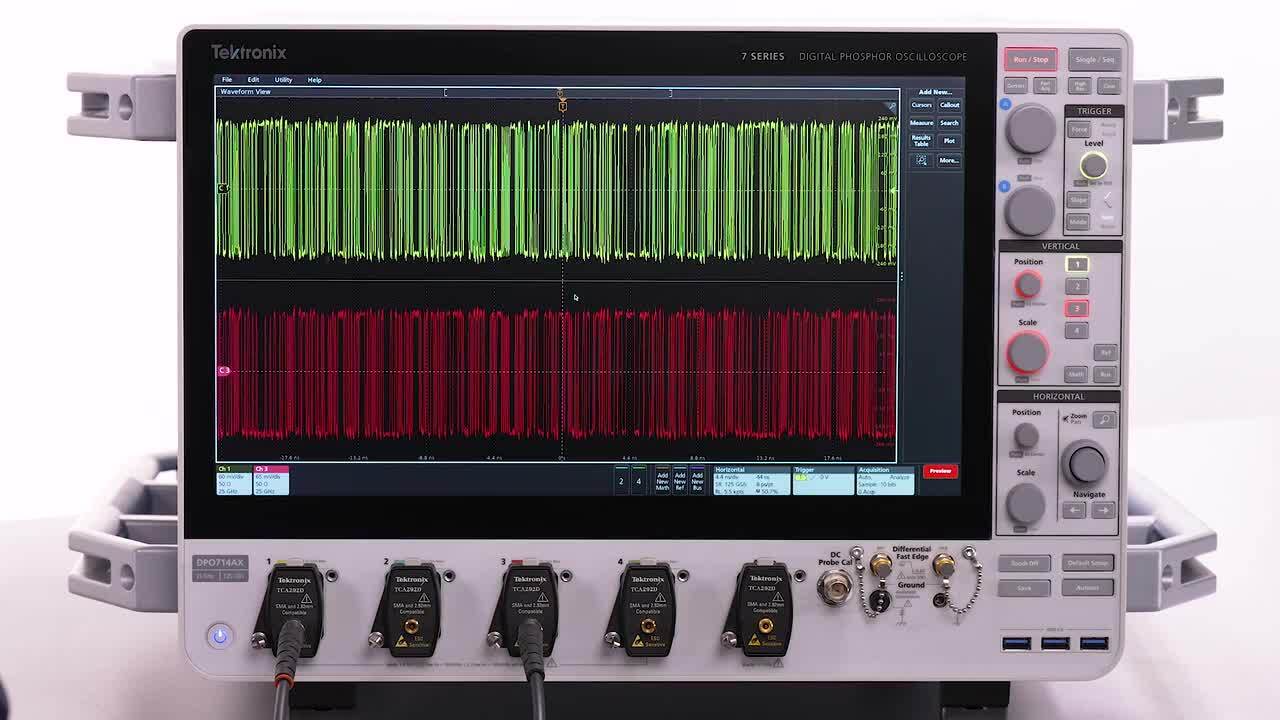

了解 7 系列数字荧光示波器 (DPO)
了解 7 系列数字荧光示波器 (DPO)
- 直观的 TekScope 用户界面可最大限度缩短学习曲线
- 以出色的低噪声和高有效位数 (ENOB) 最大化测试裕量
- 功能强大的测量系统

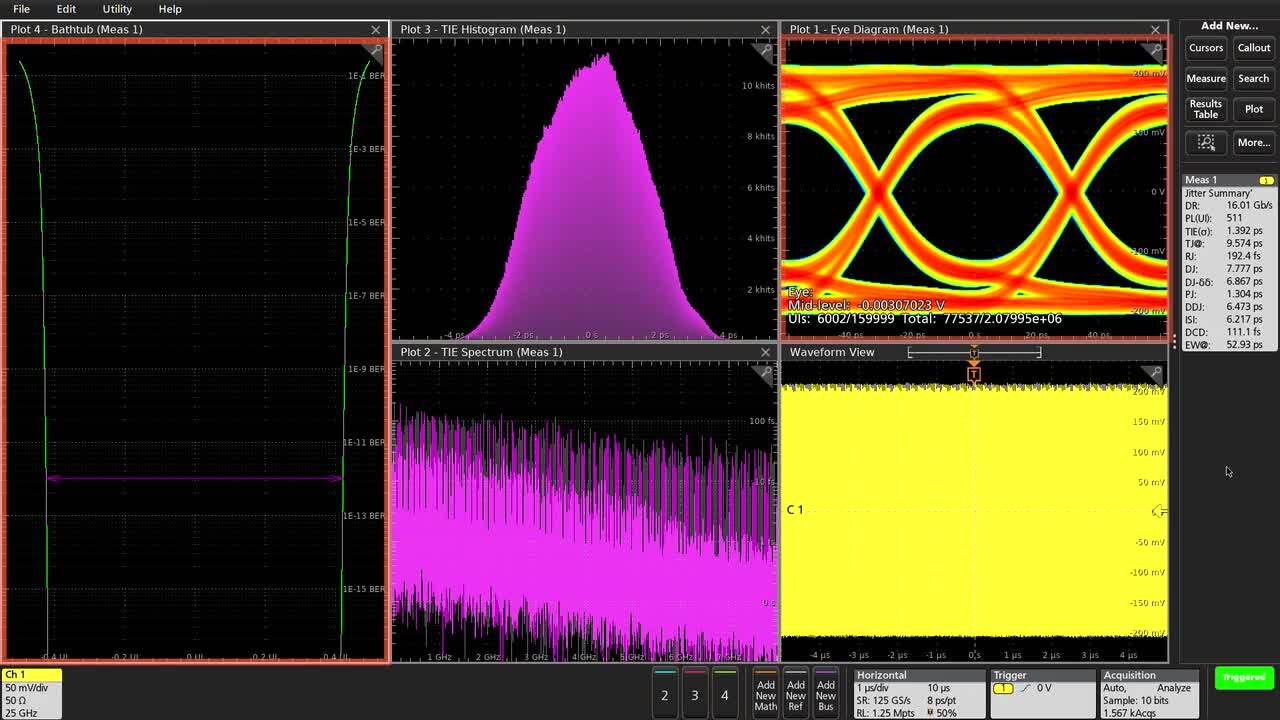

- 抖动测量变得快速且准确
- 数据传输速度提高 10 倍，节省时间
- 利用 QuietChannel 技术最大化信号保真度
全新 8 通道 25GHz 高性能示波器
全新配置 25 GHz 每通道密度，配合灵活的采集模式，使用户能够优化通道数、采样率和噪声性能，以满足其测量需求。
特点：
- 无与伦比的灵活性，特别适用于对通道密度和最高信号保真度都有极高要求的机架式应用。可在 4 通道 @ 125 GS/s 或 8 通道 @ 62.5 GS/s 之间进行选择
- 使用 2.92 mm Planar Crown® 50 Ω 连接器系统和 4 个 TekConnect™ 通道，实现 4 通道的快速连接/断开
- 使用 8 个通道可捕获两倍的传感器覆盖范围，或在 4 通道模式下以 125 GS/s 的采样率实现单次实验性能最大化
- 通过同时捕获射频 (RF) 和其他模拟信号并保持相位同步定时，实现系统级可见性，并可对每个通道进行独立控制和分析
- 通过简化的测试设置、无与伦比的吞吐量和更紧密的同步，实现更快速的多通道串行总线测试与检定

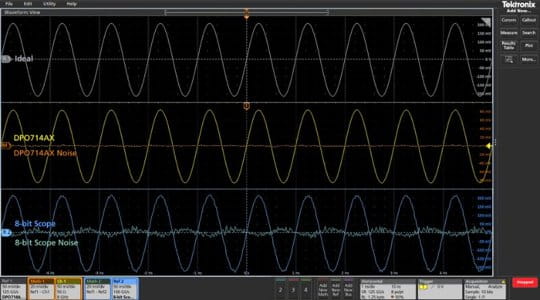

低噪声、高 ENOB——无可匹敌的测量结果
凭借低噪声与高有效位数 (ENOB) 特性，最大化测试裕量。我们专有的 Tek85 低噪声前置放大器、Tek79 12 位 ADC 和先进的数字信号处理器算法可实现卓越的测量精度、灵敏度和精确度，从而实现准确的捕获和测量。
特点
- 解析并测量低幅度信号，噪声低（8 GHz 时为 523 µV (0.10% FS)，25 GHz 时为 1.13 mV (0.23% FS)，满量程为 500 mV）
- 高有效位数 (ENOB) 可实现高分辨率信号数字化（8 GHz 时为 7.7 位，25 GHz 时为 6.7 位，125 GS/s，500 mV 满量程，信号幅度为满量程的 80%。如需了解更多详情，请参阅产品技术资料。)
- QuietChannel™ 技术利用有源 CTLE（连续时间线性均衡）补偿通道损耗，进一步降低示波器信号路径中的噪声
- 全自动内置信号路径补偿 (SPC) 无需用户干预，通过调节内部增益、偏置和频率响应，确保实现最佳测量精度
了解详情：

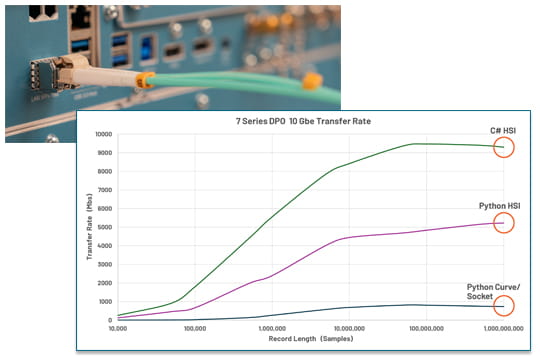

以 11 倍的吞吐量最大限度地缩短测试时间
凭借内置的 10 Gbps SFP+ 端口和 TekHSI™ 技术，7 系列 DPO 可将大量波形数据传输至 PC 的速度提升高达 11 倍，从而支持采集与分析并行执行，显著优化工作流效率。
特点
- TekHSI 技术基于 gRPC 低延迟框架，可实现几乎与链路物理带宽同等速度的数据抓取和流式传输。可搭配现有的 C# 和 Python 库使用。
-
10 Gbps SFP+ 端口可适配 RJ-45 电口、光纤或直连收发器模块
-
TekScope PC 软件原生支持高速接口，同时具备离线和远程类示波器分析功能
了解详情：

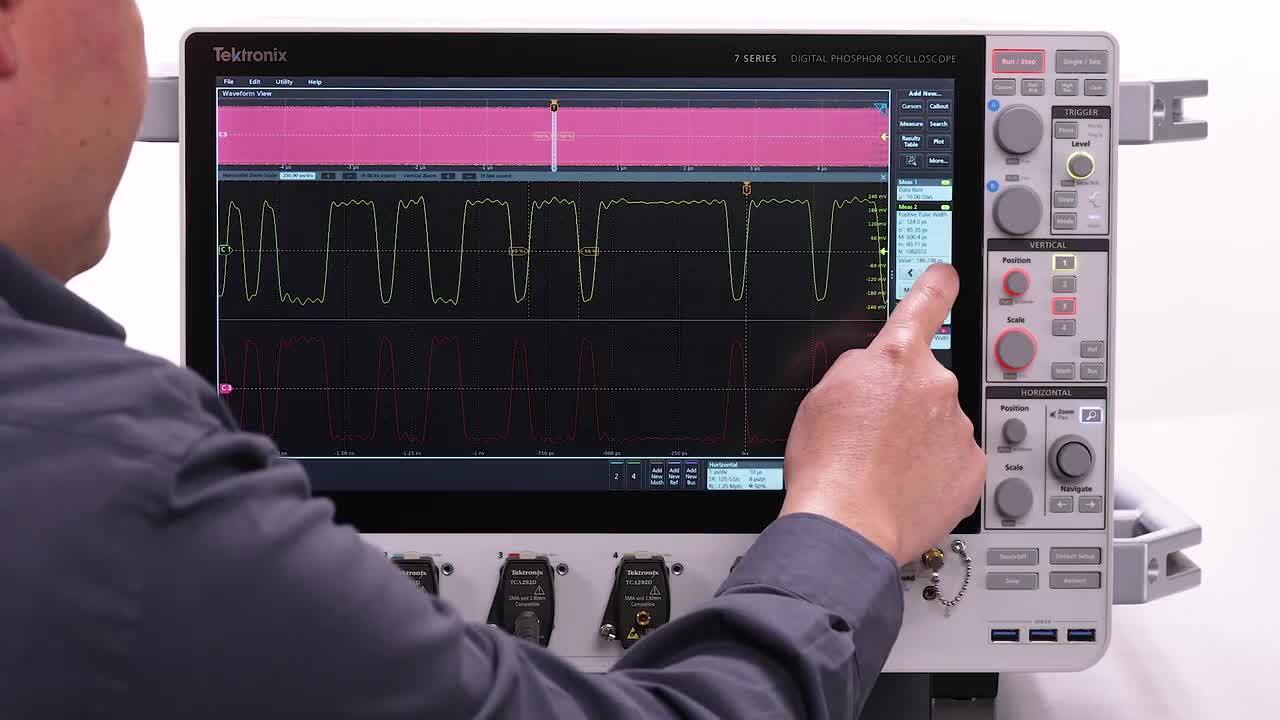

屡获殊荣的用户体验助您更快获取测试结果
特点

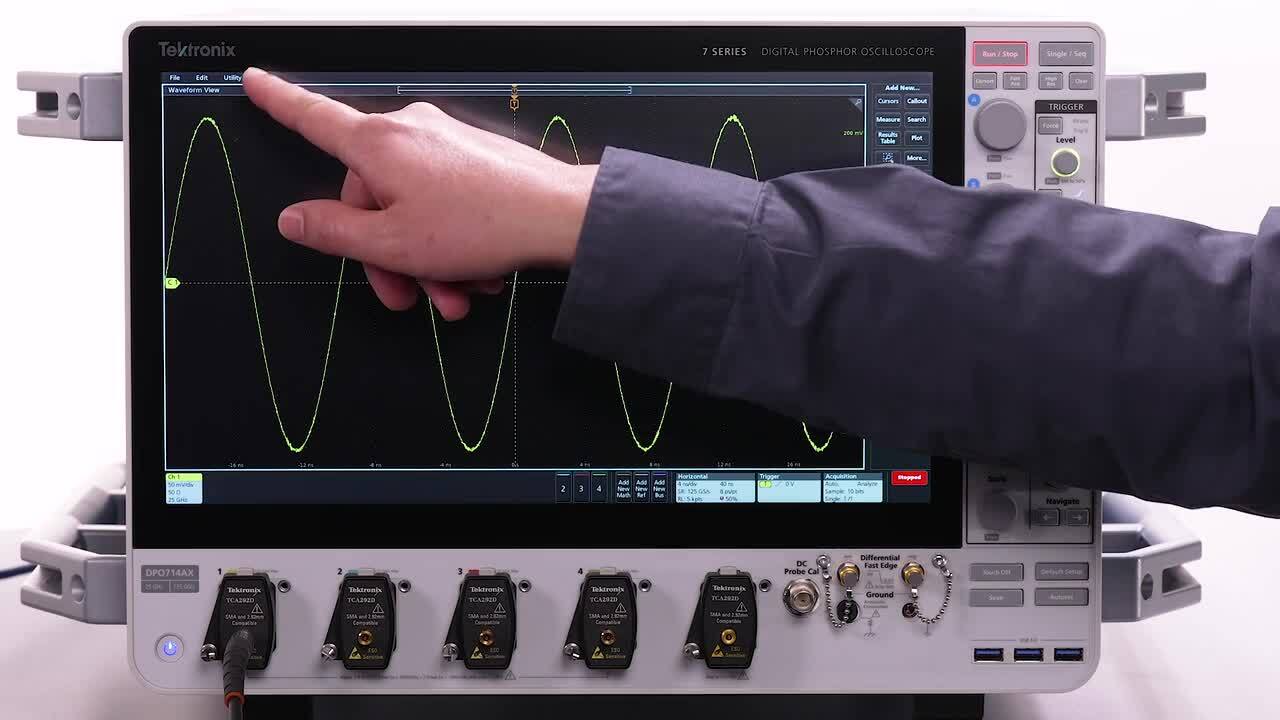

- 大型 15.6 英寸 1080p 触摸屏提供出色的可见性和易用性
- 屡获大奖的 TekScope 用户界面体验在 2、3、4、5 和 6 系列示波器中通用，可缩短学习时间
- 布局清晰的菜单结构，可快速导航设置、配置仪器、设置测量并浏览采集数据
- 针对触摸控制优化的响应式触摸屏简化了波形探索和高级分析

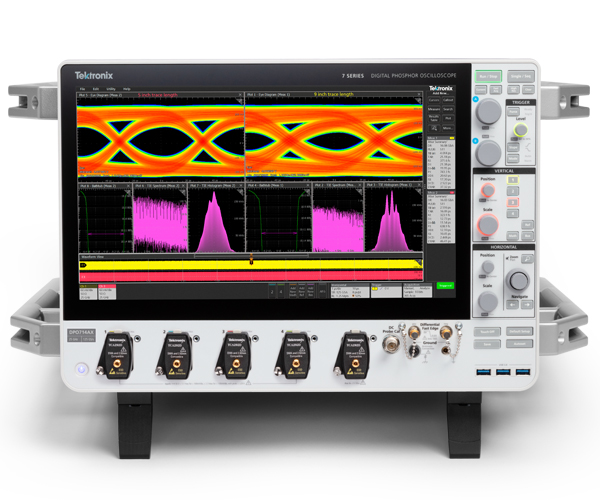

- 一键式抖动测量总结简化了跨多个通道的关键绘图、图表和测量结果的设置

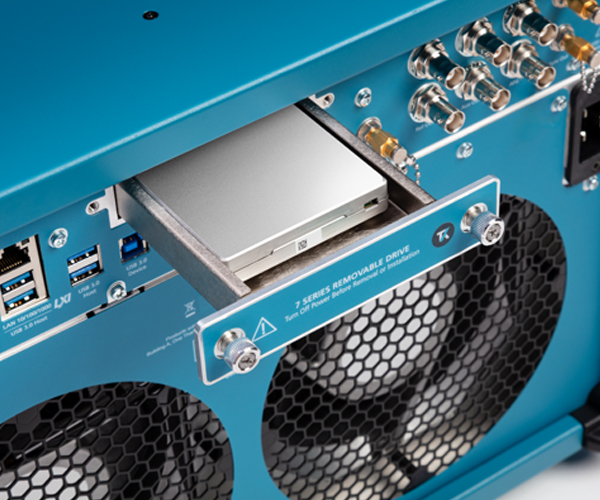

- 可选用嵌入式或 Windows 操作系统，并配备可移动固态硬盘
了解详情：

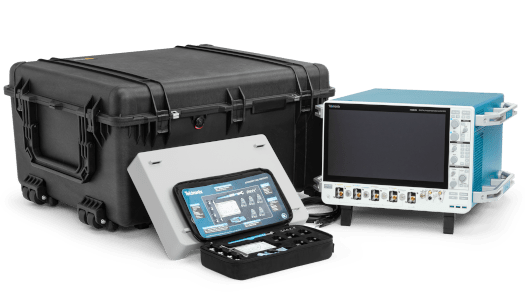

包含哪些功能
- 硬质便携箱 (HC7B)
- 附件箱
- 5 个 TCA292D TekConnect™ 转 2.92 mm 适配器
- 四个 (4) Planar Crown™ 转 2.92 mm 适配器（仅限 DPO718AX）
- 5 个同轴电缆配套扳手卡工具
- 扭矩扳手，8.0 英寸-磅
- 防静电腕带，可调节，6 英尺卷线
- 可选 7-WIN SSD 插槽（仪器中已安装嵌入式操作系统 SSD）
- 正面保护罩
- 电源线
- 全面的内置在线帮助
- 追溯证明
- 针对仪器的 1 年保修

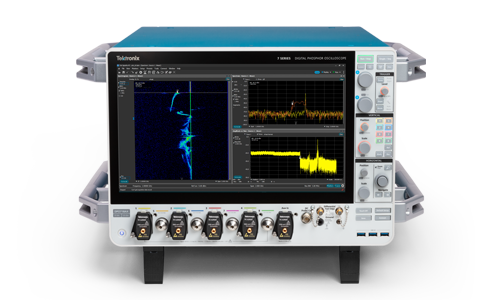

光子多普勒测速仪
利用全新的 8 通道型号提高单次应用中的测量精度。使用 8 通道捕获两倍的传感器覆盖范围，或
在 4 通道模式下以 125 GS/s 的采样率实现性能最大化。基于泰克在卓越单次信号保真度方面的深厚积淀，它提供了准确呈现事件所需的带宽和采样率。
特点
- 全新的 8 通道型号提供了灵活性，可在 62.5 GS/s 采样率下实现实验的双倍覆盖，或在 4 个通道上实现 125 GS/s 的高采样率
- 凭借低噪声和高 ENOB 实现更低的速度不确定性，从而获得最高信号保真度，并辅以高达 2G 点的存储深度，实现长时间的单次捕获
- 精确的通道间时间稳定性，确保准确的多通道测量
- 使用 TekHSI™ 和 10Gbps SFP+ 端口将数据传输到外部计算机的速度提高 11 倍。数据被推送到已连接的客户端，确保数据以最快速度完成转储
- 利用示波器的低延迟 (<20 ns) 触发输入至输出功能，可实现 7 系列 DPO 与其他设备的精确同步
了解详情：
高级研究诊断
高能物理、粒子加速器、光学和射频诊断仪器、天体物理无线电探测、等离子体/聚变研究以及材料和炸药研究领域的理想伴侣工具。借助全球首款每通道 25 GHz 的 8U 8 通道数字化仪，获取丰富的数据集和精确的模型。
特点
- 凭借业内领先的 ENOB，获得更低的速度和位置不确定度。
- 无与伦比的通道密度、采样率灵活性和精度，支持 4 通道 125 GS/s 采样率以实现最低噪声，或 8 通道 62.5 GS/s 以实现双倍通道数（例如，用于增加传感器覆盖范围）
- 利用低延迟 (<20 ns) 触发输入至输出功能，实现数字化仪与其他设备的精确同步
- 凭借 125 GS/s 采样率、低噪声和高 ENOB，结合高达 2G 点的存储深度，实现最高精度的时序分辨率，用于长时间信号捕获
了解详情：

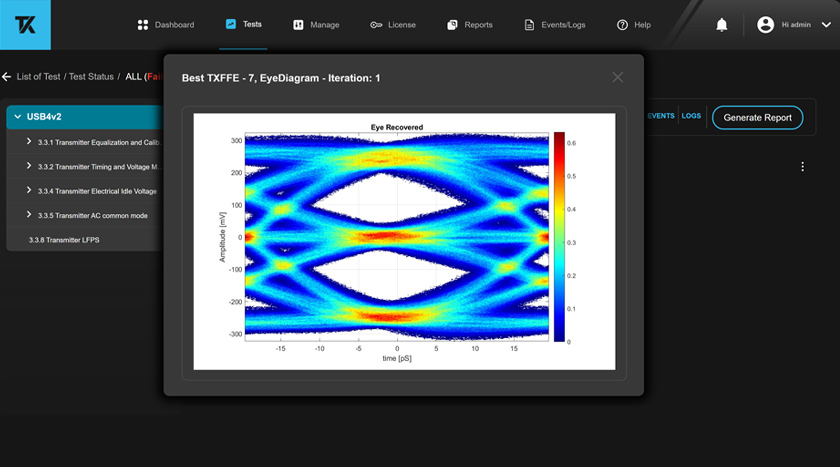

高速串行一致性测试和调试
按照当前和新兴标准进行测试，并缩短产品上市所需时间。自动化一致性测试软件管理整个测试过程——设置、测量、按照极限检查并生成详细报告。
特点
- 通过针对诸如 PCIe、USB、DisplayPort、HDMI、DDR、LPDDR 以及 C-PHY、D-PHY 等技术的快速自动化一致性测试软件来节省时间
- 通过全面的抖动与眼图分析功能（可选配 DJA 模块），获取详细的抖动分解、卓越的灵活性以及直观的可视化呈现。使用相同或不同的时钟恢复设置同时分析多个信号，从而轻松比较结果
- 凭借低噪声与低固有抖动特性，最大限度提升测试裕量
- 使用 TekHSI 功能和 10 Gbps SFP+ 端口将数据传输到外部计算机的速度提高 11 倍。数据会立即推送到已连接的客户端，确保数据尽快完成转储
- 同一示波器中的 8 个同步高速通道可实现更快速的多通道串行总线测试和检定
了解详情：
宽带射频系统
在电子战、多发射源环境、雷达、指挥通信与控制、卫星通信和 SIGINT 等领域对宽带射频信号进行测量和分析。凭借示波器的优势（包括更快的数据传输、8 个通道以实现便捷的信号连接，以及执行离线分析的灵活性），获得业界主流的 DANL、SFDR、EVM 和相位噪声性能。
特点
-
通过相位同步定时同时捕获射频和其他模拟信号，并对每个通道进行独立控制和分析，从而获得系统级的可见性
-
通过各通道的独立配置设置，更快地解决相互依赖的系统集成问题，并对所有 8 个通道的信号进行分析
-

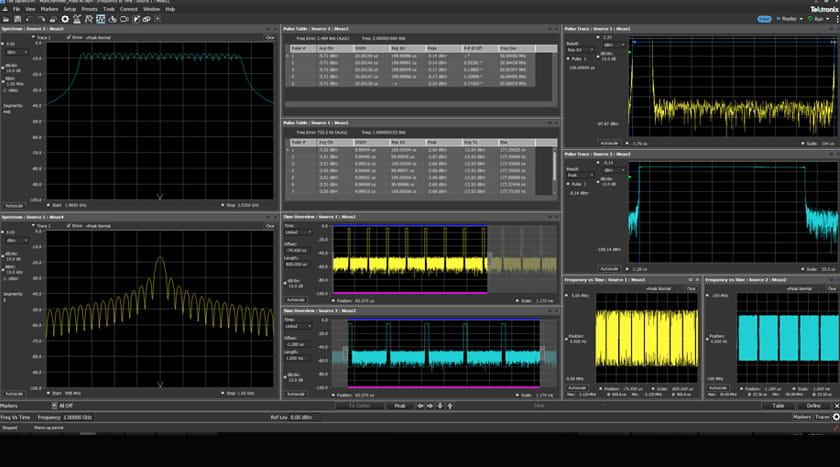

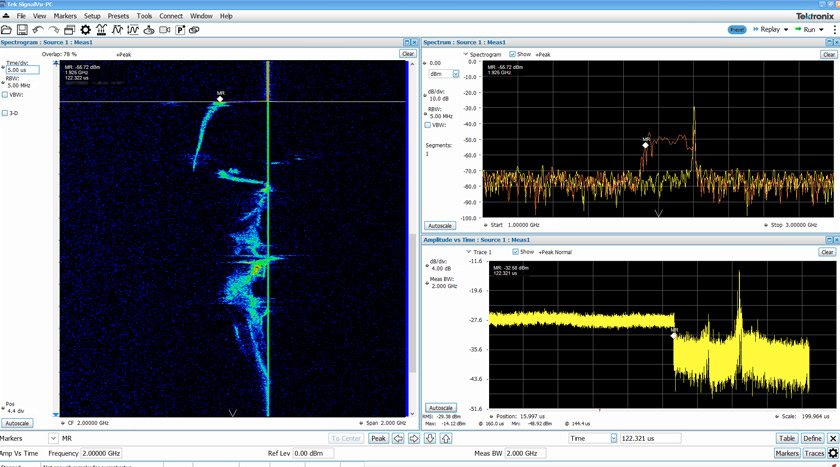

在 SignalVu-PC 软件中，通过全面的脉冲表征，同时捕获多达 8 条通道的威胁和系统响应
-
通过 SignalVu-PC 软件与示波器环境的紧密集成，实现更快速的详细射频脉冲表征以及全面的模拟和数字射频调制分析
了解详情：
每个选项均提供节点锁定许可或浮动许可。有关浮动许可定价，请联系您的客户经理。
增加仪器功能
| 升级 | 描述 | 采购详情 |
|---|---|---|
| 7-LNX-UP | 增配搭载嵌入式操作系统的可移动固态硬盘（仪器标准配置已含一块，支持现场升级） | 联系我们 |
| 7-WIN-UP | 增配预装 Microsoft Windows 10 操作系统许可的可选式可移动固态硬盘（支持现场升级） | 联系我们 |
| 7-RL-1 | 许可证；将记录长度扩展至最大 1G/ch；预封装；电子下载；节点锁定 | 联系我们 |
| 7-RL-2 | 许可证；将记录长度扩展至最大 2G/ch；预封装；电子下载；节点锁定 | 联系我们 |
| 7-RL-1T2 | 许可证；将记录长度从 1G/ch 扩展到最大 2G/ch；预封装；电子下载；节点锁定 | 联系我们 |
| 7-SIM-UP | 许可证；信号完整性建模——从 SIM 升级到 SIMA 以启用均衡和 CDR 的许可证；需要现有 SIM 许可证（与 SIM 和 SIMA 互斥）；预封装；电子下载；节点锁定 | 联系我们 |
| 7-FRQCNT 选件 | 许可证；频率计数器-计时器；预封装；电子下载；节点锁定 | 注册时提供软件升级许可证密钥。 立即注册 |
升级带宽
| 升级 | 描述 | 采购详情 |
|---|---|---|
| 7-BWAX4 | 7 系列 DPO714AX 的带宽升级 | 联系我们 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P7625 | 25 GHz 低噪 TRIMODE 探头，与附件同箱 | 配置和报价 |
| 查看产品技术资料 | P7633 | 33 GHz 低噪 TRIMODE 探头，与附件同箱 | 配置和报价 |
| 查看产品技术资料 | P7708 | 8 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7713 | 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7716 | 16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7720 | 20 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI | 配置和报价 |
泰克提供一系列可随仪器购买的原厂服务计划（包括认可校准），旨在长期保障并维持仪器性能。服务包括：
- 通过我们的延保计划、全面保护计划及企业（备用机）计划，最大限度减少停机时间并规避意外支出。
- 通过我们的原厂校准计划，保护您的测量完整性并延长仪器的使用寿命。
- 除了 ISO 认可的校准服务外，我们还提供能够保持泰克行业领先标准的专业校准服务。
- 原厂验证的品质服务。
马上购买，避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息，请向您的销售代表咨询。
我们的原厂保修涵盖因制造缺陷和设计瑕疵导致的设备问题。另外，我们还提供若干服务计划，可用来延长您的保修期，并避免成本高昂的维修。选择最适合您需求的计划（提供 4 年或 6 年期选项）：
延长保修
通过延保计划为您的设备提供保障，最高可节省单次意外维修费用的 80%。以可预测的低廉成本与便捷的服务启动流程，助您高枕无忧。
通过延长保修，您将获得：
- 承保因制造缺陷导致的所有维修费用，包括所有零件、人工和退货运费
- 锁定的预付价格保证降低总拥有成本
- 90 天保修期
- 所有维修均包含原厂验证校准
全面保护
全面产品保护计划是一项超越原厂保修范围的综合服务方案。若您的设备工作于电气敏感或高风险环境，全面产品保护计划将彻底消除设备可能面临的一切潜在风险。
有了全面产品保护，您将获得与延长保修相同的好处，包括：
- 静电放电 (ESD) 损坏保障
- 电力过载（EOS）损坏保障
- 涵盖任何意外损坏
-
年度校准，在计划期间包含提供完整数据报告的原厂校准或 ISO 认可校准（根据所选计划的年限，总共 4 或 5 次校准）
-
计划包含泰克原厂设计的运输防震硬箱。轻松安全地运输仪器，避免运输损坏。
-
若计划内的维修服务未使用，续约时可享受折扣(6)
| 工厂服务计划名称 (1) |
产品保修 随仪器一起发货 |
延长保修
延长保修以保护您的投资 |
全面保护升级版 节省高达 60% 并避免意外停机 |
|---|---|---|---|
| 服务选项 | 原厂保修 | R4、R6 | T4PLUS、T6PLUS |
| 覆盖范围 | 12 个月 | 4 年、6 年 | 4 年、6 年 |
| 防止制造商缺陷和故障 | |||
| 服务启动简便快捷——无需采购订单或行政付款流程 | |||
| 所有维修均附带免费原厂验证校准(2) | |||
| 工厂保修延期 (3) | |||
| 用户造成的电力过载 (EOS) 和静电放电 (ESD) 损坏(4) | |||
| 意外损坏(5) | |||
| 计划期间的年度校准服务，提供原厂校准（含完整数据报告）或 ISO 认可校准 | |||
| 泰克设计的运输箱 (6) | |||
| 未使用的维修服务续约时可享受折扣(7) | |||
| 估计为客户节省的费用(8) | 15-30% | 35%－45% | 40-60% |
注：
(1) 服务计划可在购买新设备时一并选购。设备在保修期内可补购延保服务。可在过保后购买全面保护计划。所有服务计划均受泰克全球条款和条件的约束，请访问我们的条款和条件网页。
(2) 原厂验证校准包括固件更新和调整（如果需要）。对于 7 系列示波器，提供符合 ISO17025 标准的校准，包含校准数据和证书。服务包含公差范围外校准的仪器调整，以及示波器固件与软件更新。服务包含外观修复及深度清洁。服务范围可能因地区而异；请联系当地服务中心了解更多详情。
(3) 服务包括因制造缺陷而产生的全部维修费用，包括所有零件、人工和退货运输，但不涵盖非保修范围内的损坏。
(4) 和 (5) 计划针对每台仪器每年最多承保两次 EOS（电过应力）、ESD（静电放电）或意外事件，例外情况请参阅泰克全球服务计划条款和条件。
(6) 泰克原厂设计的 HC7 运输箱可从泰克公司直接购买。
(7) 计划中未使用的维修部分在续订时可享受高达 20% 的折扣（3 年内发生一次维修事件可享受 10% 折扣，6 年内无维修事件可享受 20% 折扣）。
(8) 根据行业平均现场故障率和当前按需服务价格，每次校准和/或维修活动可节省的费用为估计值，具体金额可能因最终用户体验和活动时间而有所不同。所有估算都只是基于一般假设，实际结果会根据产品经验和使用情况而有所变化。节省金额不包括计划续订折扣。

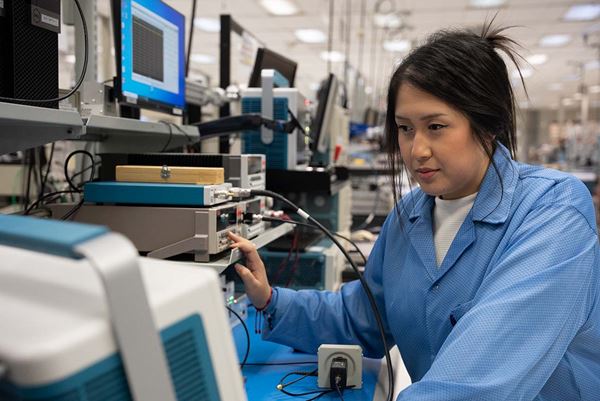

维持精度，获得升级，通过审计
通过我们的工厂校准计划（包括认可校准），保障您的测量结果完整性并确保合规性。我们推出的经济型预付费校准方案，由接受过原厂培训的技术人员提供年度校准服务，可延长仪器使用寿命、保障测量精准性并规避意外故障和停机风险。
我们的工厂校准计划包括：
- 锁定预付价格，确保降低总拥有成本
- 公差范围外校准所需的仪器调整
- 仪器固件和软件更新
- 全面的例行预防性维护检查点
- 外观修复及深度清洁
- 提供 1、3 或 5 年期保修选项
新产品校准选项：
泰克仪器在生产制造完成后，会立即进行原厂校准。默认情况下，新仪器将包含一份未经认可且不含数据的校准证书。如果您的机型和所在地区有以下升级选项，您可以从中进行选择：
- 带完整数据报告的校准证书（D1 选项）
- 认可校准（ISO、ACC3、ACC5 选项）
| 工厂校准计划 (1) (2) | 带数据的非认可校准 | 认证校准 |
|---|---|---|
| 泰克产品选项 | CD1、CD3 或 CD5 | ISO、ACC3 或 ACC5 |
| 校准标准 | 符合 ISO/IEC 17025:2017 标准 | ISO/IEC 17025:2017 认可 |
| 符合 ISO 9000:2015 标准 | ||
| 符合 ISO 17025A 标准 | ||
| 在整个仪器运行范围内进行预防性维护检查 | ||
| 固件和软件更新 | ||
| 公差范围外校准所需的仪器调整 | ||
| 可追溯至国家标准的校准 | ||
| 校准调整前/调整后数据 | (3) | (3) |
| 测量不确定性 | (4) | (4) |
注：

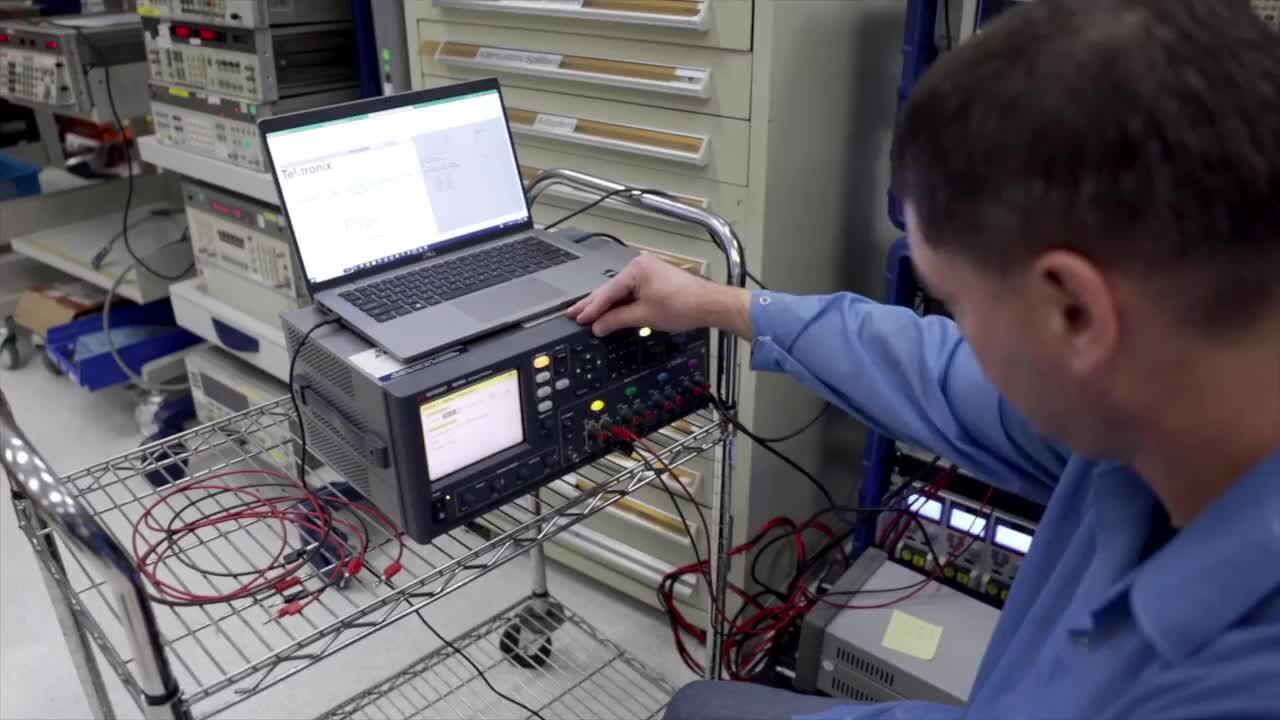

一家供应商满足您所有的校准需求
从此告别为不同仪器品牌管理多个服务提供商的麻烦。泰克多品牌校准服务为您提供单一服务合作伙伴的极致便利，满足您的所有校准需求。简化您的操作，节省时间，并确保多台设备的一致性。
