单次事件的精确测试

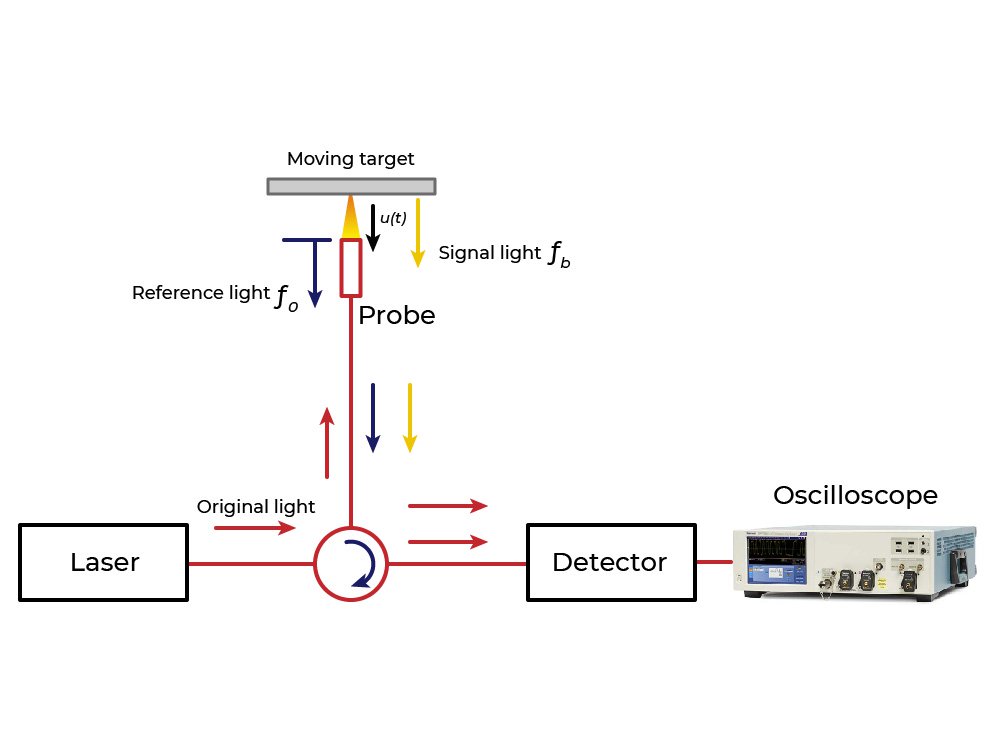

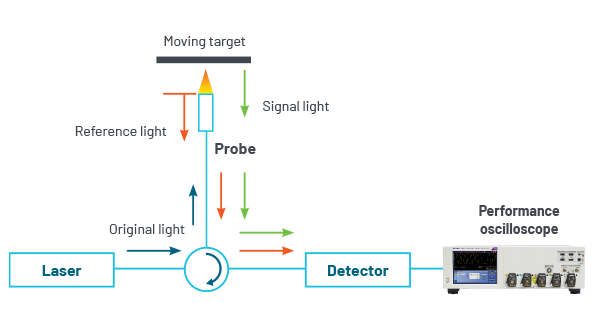

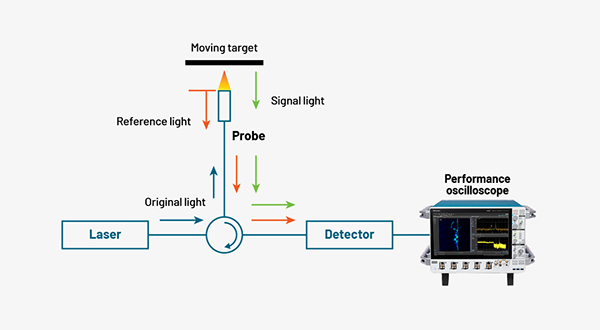

光子多普勒测速技术能够对受冲击事件作用的材料进行精确的速度测量。PDV 分析技术最初是为了更好地理解与爆炸事件相关的高能物理现象而研发的。如今，该技术持续发展，对于推动动态压缩和冲击物理相关研究具有巨大潜力。
采用 PDV 系统分析的事件通常为“单次”事件。为全面了解实验响应，通常会采集多路激光信号以及其他多种类型的传感器信号。在低幅值信号上实现高信号保真度采集，对于实验结果的质量至关重要。

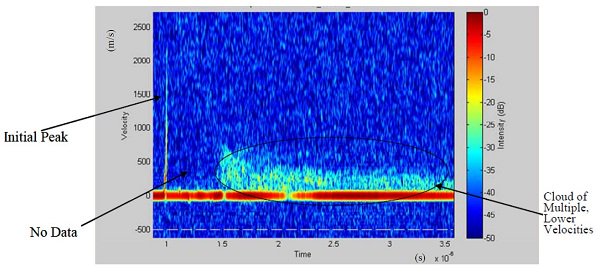

这张照片摘自一篇题为《电桥丝雷管作用机理探究 - 第二部分：桥丝输出》的文章，展示的是在最大发火电压下桥丝起爆时的一个 PDV 典型迹线（版权所有：E A Lee 等人，2014 年，物理学杂志：会议系列500 05024）
可靠的数字化仪解决方案

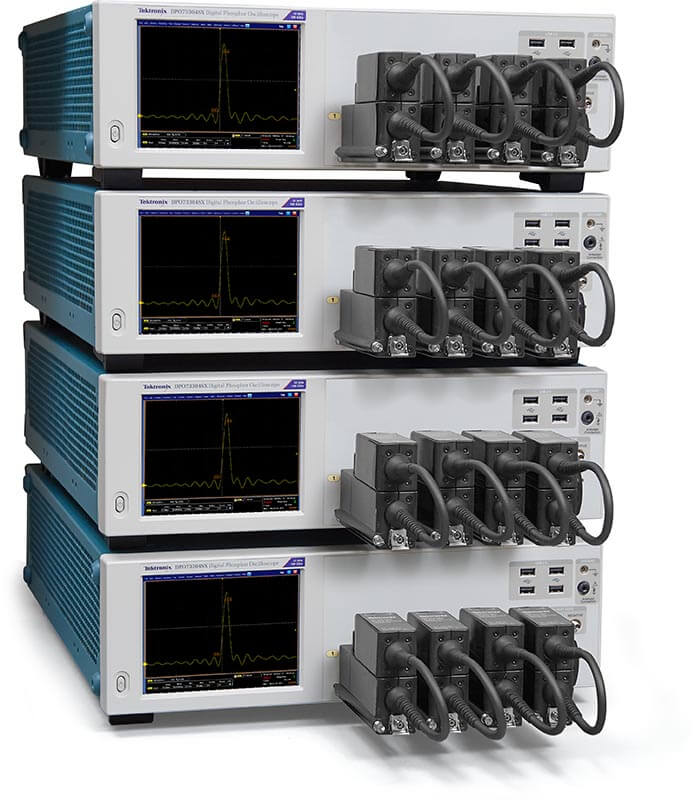

PDV 实验成本可能极高，有时单次实验费用就超过数百万美元。因此，拥有高可靠性且信号保真度出色的信号采集系统至关重要。泰克公司在单次采集方面拥有提供卓越信号保真度的悠久历史，其采样率和带宽足以精准呈现被测事件。 DPO70000DX 和 DPO70000SX 高性能示波器 提供高通道数选项，具备极其精确和稳定的采集时序，采样率高达 200GS/s，带宽从 8 GHz 到 70 Ghz，足以支持最快的气体炮实验，并且具有卓越的信噪比 (SNR)，可在您的高速事件分析中提供最佳结果。对您至关重要的规格参数

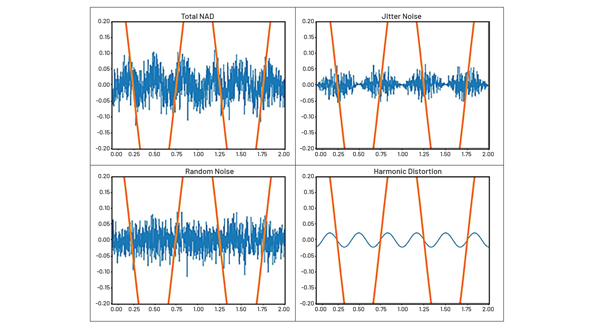

在 PDV 测量中，信号保真度往往要求严苛，即采集系统测量并精准呈现传感器信息的能力。在衡量采集系统性能时，通常有两个主要的评估指标。 首个关键指标是有效位数 (ENOB)，它用于衡量模数转换器 (ADC) 及其关联电路（如信号通路中的前置放大器、采样保持电路和继电器等）的实际动态范围。ENOB 综合考虑了噪声和谐波失真所导致的信号衰减情况，而仅依靠 ADC 标定的位数并不能完整反映其性能。 第二个关键指标是信噪比 (SNR)，该指标用于比较所需信号强度与背景噪声强度，通常以分贝 (dB) 为单位表示。这两个参数对于了解采集系统为准确捕获并真实呈现 PDV 系统中的信号所需的性能而言至关重要。

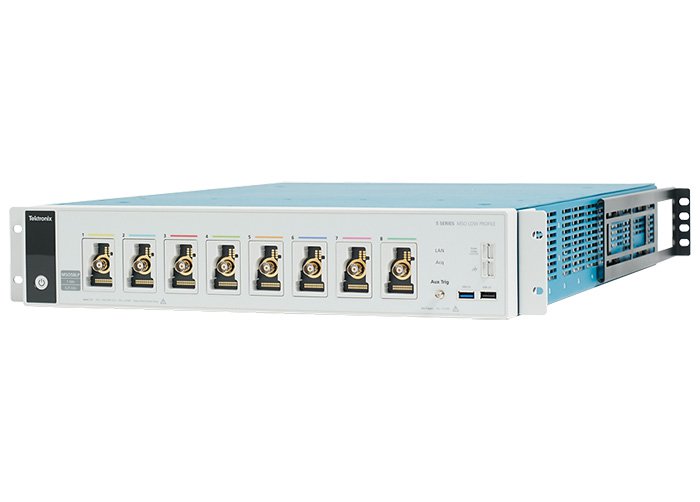

对于带宽要求较低 (≤8 Ghz) 的情况，5 系列 MSO 紧凑型示波器 (MSO58LP) 和 6 系列紧凑型数字化仪 (LPD64) 均配备了 12 位模数转换器 (ADC)。其中，MSO58LP 在1 GHz 时的有效位数 (ENOB) 为 7.6 位（速度可达约 0.78 km/s）；而 LPD64 在 8 GHz 时的有效位数 (ENOB) 为 5.1 位（速度可达约 6.2 km/s）。紧凑型仪器可安装在标准的 2U 机架空间内，让您在固定或便携式机架中实现通道密度的最大化。
若对带宽有更高要求 (> 8 Ghz)，DPO70000SX 高性能示波器 配备 8 位模数转换器 (ADC)，在 20 Ghz 时有效位数 (ENOB) 达 5.5 位（速度可达约 15.5 km/s）。
有效位数 (ENOB) 用于表征系统中所有因素导致的测量不确定性 - 有效位数越高，表明信噪比 (SNR) 和测量精度越高。
小巧机身，性能非凡

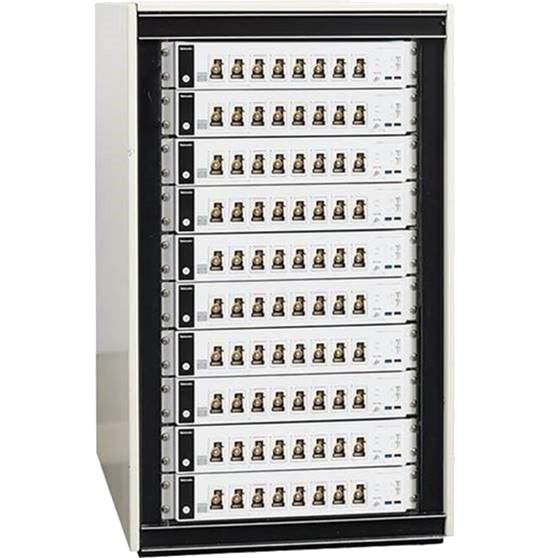

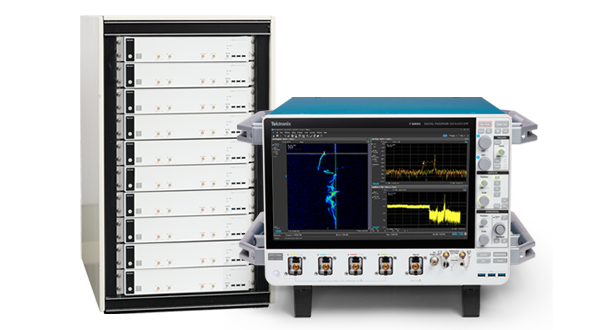

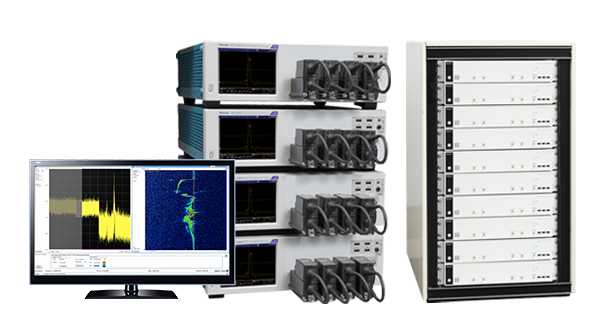

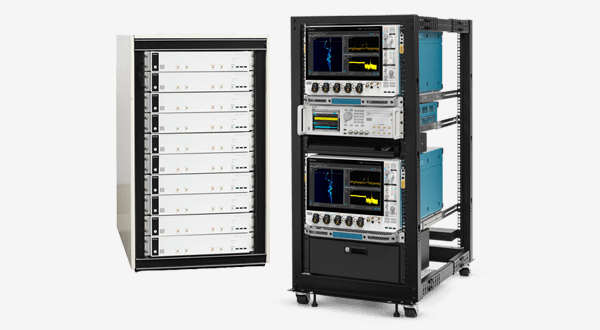

对 PDV 系统进行监测以验证关键实验发次，可能需要用到数百个传感器以及高精度采集硬件。5 系列紧凑型示波器 (MSO58LP) 和 6 系列紧凑型数字化仪 (LPD64) 提供了新一代高性能 12 位数字化仪，带宽高达 8 GHz。凭借其高通道密度以及易于堆叠的机架安装方式，能够轻松实现数百个同步通道。性能更为出色的 DPO70000SX 紧凑型示波器，带宽可达 13 至 70 GHz，采样率高达 200 GS/s，既能扩展您的光子多普勒测速系统或宽带激光测距 (BLR) 系统的监测能力，又能节省宝贵的空间。
充分发挥 PDV 测试的潜能

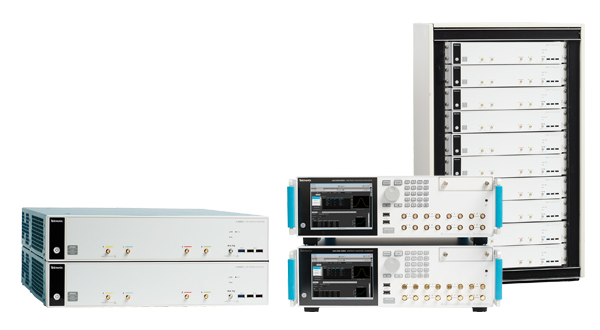

探索泰克光子多普勒测速仪 (PDV) 解决方案的先进功能
- 配备高采样率、低噪声以及出色垂直分辨率的高性能示波器和数字化仪。
- 软件可延长采集时间，提供射频随时间变化的轨迹，并生成高分辨率频谱图以实现快速洞察。
- 全面的服务解决方案，确保您的设备可靠运行，最大限度减少停机时间。
