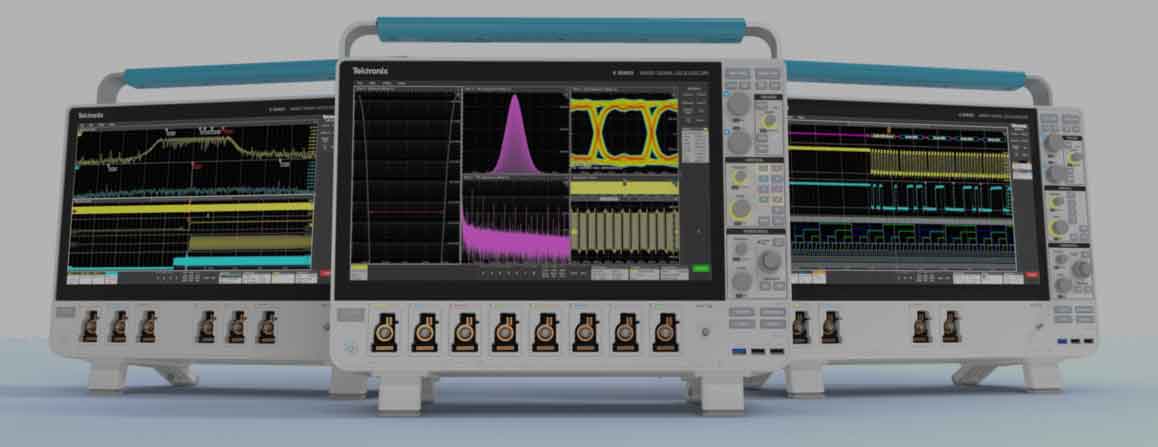

6 系列 B MSO 混合信号示波器

使用1 GHz至10 GHz带宽对高速设计进行故障排除和验证。以低噪音和高达50GS/s的采样率获得精确的测量。查看 6 通道和 8 通道模型的更多设计。

基本价格
US $42,600 +
选择要配置/报价的型号
产品概述 产品技术资料 手册 下载
带宽

高达 10 GHz

采样率

高达 50 GS/s

记录长度

最大 1 G

垂直分辨率

12 位

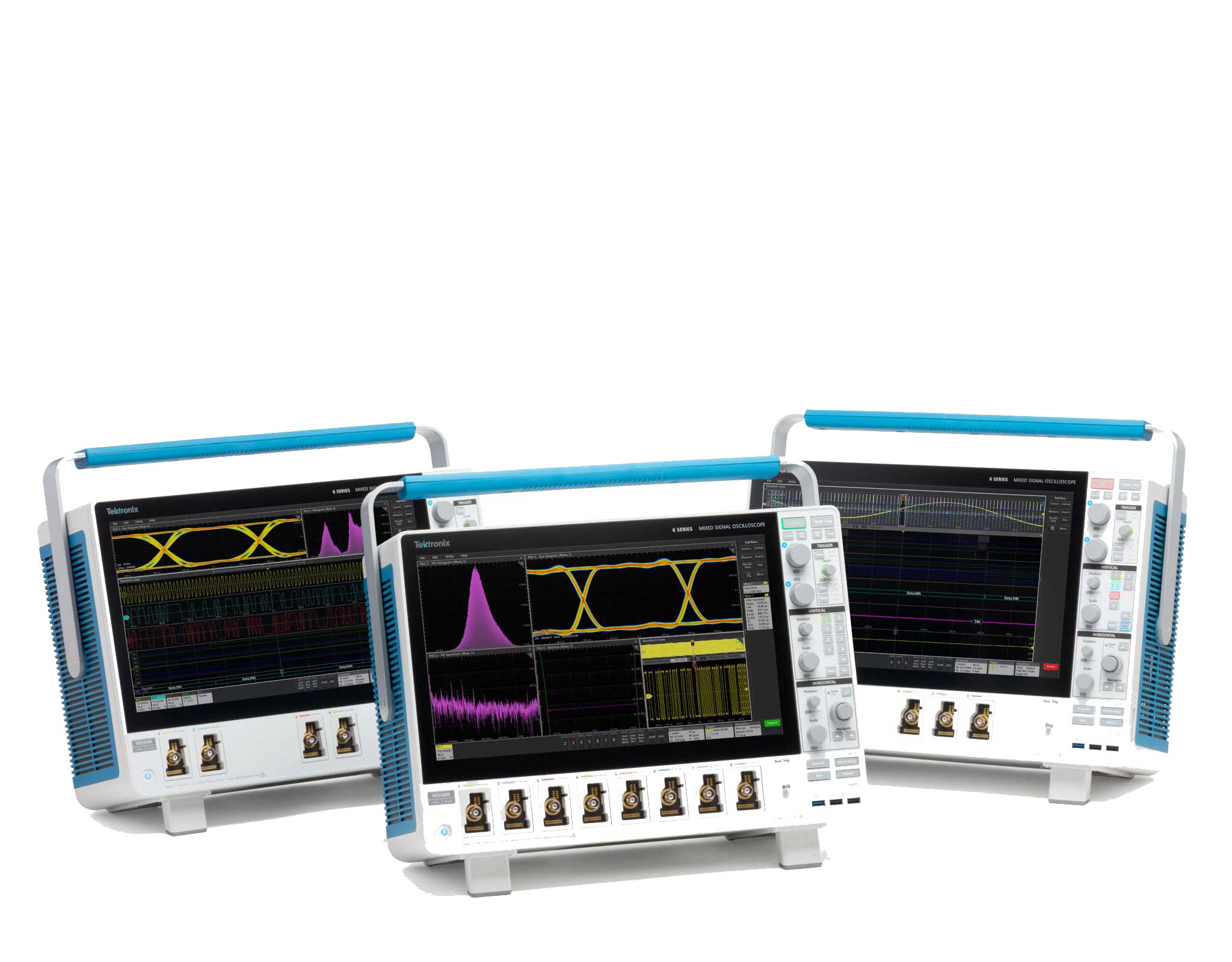

6 系列 B MSO

了解 6 系列 B

Performance Specifications

易用性新标准

内置测量和分析

处理高速时钟和数据

多通道频谱分析

从 3 V 电源轨到三相驱动器

了解 6 系列 B

  • Performance Specifications
  • 易用性新标准
  • 内置测量和分析
  • 处理高速时钟和数据
  • 多通道频谱分析
  • 从 3 V 电源轨到三相驱动器

超低噪声。更多详情。

看到从未见过的信号详情。

  • 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
  • 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
  • 1 mV/div 和 1 GHz 时的噪声 <55 µV
  • 50 mV/div 和 10 GHz 时的噪声 <1.25 mV

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

  • 任何模拟通道均可视为波形、频谱或两者
  • 射频频率或幅度变化时绘图和触发
  • 频谱和时域波形同步以与射频和时域事件相关联
  • 频谱控制（例如中心频率和 RBW）完全独立于时域控制

最新 6 系列 MSO 固件更新

版本： v2.24.4
更新您的 6 系列 MSO

解锁强大的新功能，提高性能，并在每次固件发布时获得重要的安全更新。

获取最新固件
新增功能
用于信号路径建模的新软件选项：

  • SIM 卡高级版（可选SIMA) 支持高速串行链路的端到端信号完整性建模。具有去嵌入/嵌入功能，以及发射机和接收机均衡功能。

新的太阳能逆变器穿越测量：

  • 在 "高级电力测量和分析 "的 "绿色电力分析 "下添加了高压和低压穿越测量（选件）。PWR)

有关所有示波器和带有高级分析软件的示波器的所有增强功能，请参见发布说明。

保真度从探头端部开始

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

  • 内置 1 MΩ 至 50 Ω 输入端
  • 每个输入附带 1 GHz 低负载无源探头
  • TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
  • TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

随时随地协作、分析和自动化

利用强大的协作和自动化工具，快速获得可重复的结果并随时随地访问数据。

  • TekScope 电脑：将相同的 TekScope UX 带到您的电脑上，这样您就可以分析波形、解码串行总线和远程访问示波器。升级后可进行多范围分析、抖动和功率测量。
  • TekDriv e：直接从示波器存储和共享波形。通过全面的 API 支持，体验基于浏览器的交互式波形查看和无缝自动化。
  • eScope：使用内置 eScope 或 Windows 远程桌面，通过任何局域网控制示波器。
  • KickStart 电脑软件：简化整个工作台的数据采集和记录，包括示波器、函数发生器、电源、SMU 等。
  • dev.tek.com：使用 Python 软件包、精选指南、示例等启动自动化。

了解 TekCloud 协作软件

Tekscope
6 Series B MSO Mixed Signal Oscilloscope Specifications

规格概述

输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入

带宽1
1、2.5、4、6、8 或 10 GHz

采样率
50 GS/s（2 个模拟通道）
25 GS/s（4 个模拟通道）
12.5 GS/s（模拟通道超过 4 个）

记录长度 1
最高 1 G 样点（4 个通道）
最高 500 M 样点（通道超过 4 个）

信号发生器1
13 种标准波形，加上任意波形

数字电压表2
4 位

触发频率计数器 2
8 位

显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

1 - 可选且可升级
2 - 产品注册后免费

包装箱里有什么物品？

  • 每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
  • 前保护罩与配套包
  • 电源线
  • 印刷的安装手册涵盖安全和基本操作
  • 全面的内置在线帮助
  • 追溯证明
  • 针对仪器和随附探头的 1 年保修
What's in the box?

选择 6 系 MSO 车型获取报价

型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 函数发生器输出 报价 配置和报价
MSO64B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

4

Up to 32 (optional)

1（选配）

 US $42,600 配置和报价
MSO66B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

6

Up to 48 (optional)

1 (optional)

 US $54,400 配置和报价
MSO68B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

8

Up to 64 (optional)

1 (optional)

 US $70,000 配置和报价
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 函数发生器输出 报价 配置和报价
MSO64B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

4

Up to 32 (optional)

1（选配）

 US $42,600 配置和报价
MSO66B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

6

Up to 48 (optional)

1 (optional)

 US $54,400 配置和报价
MSO68B

1 GHz - 10 GHz

Up to 50 GS/s

62.5 M - 1 G

8

Up to 64 (optional)

1 (optional)

 US $70,000 配置和报价
  泰克
6 系列 MSO		 泰克
5 系列 MSO		 Keysight
MXR-系列		 Rohde 与 Schwarz
RTP 系列		 Rohde 与 Schwarz
RTO 系列		 LeCroy
WavePro HD
详细比较 -- -- 速查资料 速查资料 速查资料 速查资料
模拟通道数目 4、6 或 8 4、6 或 8 4 或 8 4 2 或 4 4
带宽范围 1 GHz 至 10 GHz 350 MHz 至 2 GHz 500 MHz 至 6 GHz 4 GHz 至 16 GHz 600 MHz 至 6 GHz 2.5 GHz - 8 GHz
4 通道上最大带宽 10 GHz 2 GHz 6 GHz 8 GHz 4 GHz 4 GHz
8 通道上最大带宽 5 GHz 2 GHz 6 GHz -- -- --
可升级带宽 是 是 是 是 是 否
通道输入阻抗 50 Ω，1 MΩ 50 Ω，1 MΩ 50 Ω，1 MΩ 50 Ω 50 Ω，1 MΩ 50 Ω，1 MΩ
模拟采样率（4 通道上） 高达 25 Gs/s 高达 6.25 GS/s 高达 16 GS/s 高达 20 GS/s 高达 20 GS/s 高达 10 GS/s
模拟采样率（8 通道上） 高达 12.5 GS/s 高达 6.25 GS/s 高达 16 GS/s -- -- --
标准记录长度（所有通道） 62.5 M 点 62.5 M 点 200 M 点 50 M 点 50 M 点 50 M 点
可选记录长度 4 个通道：1 Gpts
>4 个通道：500 Mpts		 500 M 点 400 M 点 1 Gpts 1 Gpts 2.5 G 点
集成任意波形/函数发生器 50 MHz（可选） 50 MHz（可选） 50 MHz（可选） 无 100 MHz（可选） 无
数字/逻辑分析通道 (MSO) 可达 64 条（可选） 可达 64 条（可选） 16 条（可选） 16 条（可选） 16 条（可选） 16 条（可选）
波形捕获率（波形/秒） >500,000 >500,000 200,000 950,000 >1,000,000 不适用
1 GHz、4 GHz、10 GHz 条件下 1mV/div 时的 RMS 噪声 54 µV、93 µV、201 µV 254 µV、不适用、不适用 73 µV、132 µV、不适用 不适用、270 µV、不适用 100 µV、220 µV、不适用 不适用、228 µV、不适用
ADC 分辨率 12 位 12 位 10 位 8 位 8 位 12 位
操作系统 嵌入式操作系统
Windows 10（选配）		 嵌入式操作系统
Windows 10（选配）		 Windows 10 Windows 10 Windows 7 Windows 10
标准探头 1 GHz 无源探头
3.9 pF 负载		 最高 1 GHz 无源探头
3.9 pF 负载		 500 MHz Passive
9.5 pF loading		 无 500 MHz 无源
10 pF 负载		 500 MHz 无源
10 pF 负载
标准保修 1 年 3 年 1 年 3 年 3 年 3 年

Embedded Design and Debug

Debug and perfect your designs with serial bus decoders and power analysis. Save time and prevent errors compared to manual or offline decoding and analysis.

Highlights

  • Over 30 serial bus decode and triggering options
  • Search serial bus packets for system-level debugging
  • Measure power rail timing, ripple and frequency response to increase power supply performance and efficiency
  • Available built-in DMM and AFG can be activated to create an all-in-one design productivity tool.

The Starter Bundle provides a convenient package of essential design and debug tools.

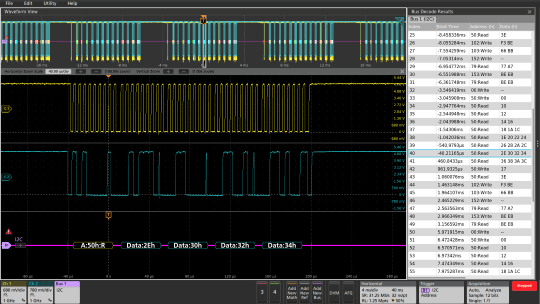

6 I2C Results

电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨。许多电压低于3 V，大多数具有噪音限制。需要特别注意准确测量噪音。

特点

  • 低测量系统噪音
  • 兼容低噪音 TPR 系列电源轨探头
  • 配合低噪音 TPR 系列纹波探头
  • SVID 和 SPMI 解码选项
  • 阻抗测量

开始使用纹波探头测量应用指南

探索电源完整性分析参考解决方案

抖动分析

时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

特点

  • 标准相位噪声、时钟抖动和定时以及波形直方图
  • 选配高级分析、抖动分解和时钟恢复

了解如何使用 6 系列 MSO 进行抖动分析

了解抖动分析的基本信息

VectorSignalAnalysis

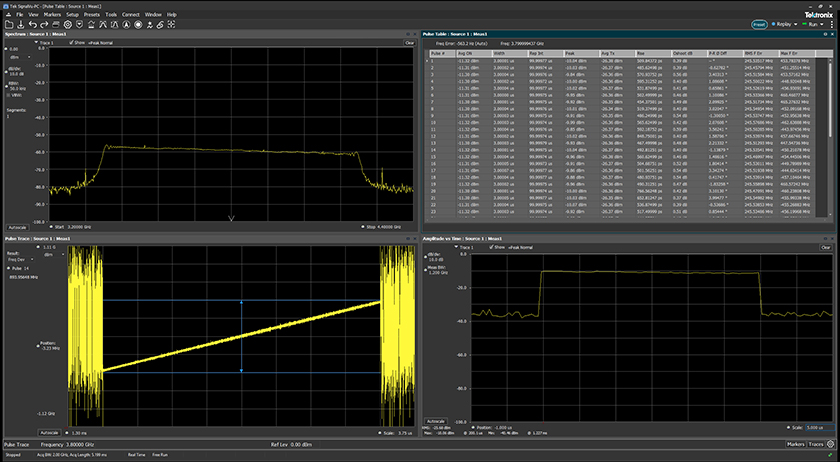

使用 SignalVu-PC 矢量信号分析软件执行高级宽带射频分析，分析带宽高达 2 GHz。

  • 射频测量
  • 调制分析
  • 5G NR 测量
  • 误差矢量幅度
  • 脉冲射频测量

观看矢量信号分析概述视频

获取 SignalVu-PC 矢量信号分析软件相关详情

串行标准一致性测试

高速数字接口依赖严格的测试程序来确保可靠性和互操作性。自动化一致性测试软件管理整个测试过程 - 设置、测量、按照极限检查并生成全面报告。

特点

  • 以太网 10/100/1000BASE-T、NBASE-T 和 XGBT
  • 汽车以太网 10/100/1000BASE-T1
  • MIPI D-PHY 1.2
  • 汽车以太网 100/1000BASE-T1
1000BASE-T 以太网的物理层一致性测试
Electromagnetic Interference Troubleshooting

电磁干扰 (EMI) 故障排除

6 系列 MSO 上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

最新一代示波器的 EMI 故障排除

三相逆变器、电机和驱动器

逆变器、电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定、可靠的功率测量。

特点

  • 多达 8 条模拟输入通道
  • 三相星形、三角形和单相布线配置
  • 全面的功率和谐波测量
  • 机械测量
  • DQ0 测量

了解如何在三相电机驱动器上执行测量

Essential Software for Today's Engineers

Unlock powerful automated measurements, in-depth waveform analysis, and industry-leading visualizations with our oscilloscope software bundles. Designed for specific workflows, these tools help you gain deeper insights—fast.

Whether you're debugging embedded systems or optimizing power efficiency, we have the right solution for you. Choose individual software options or save an average of 50% with a bundle:

  • Starter Bundle – Essential embedded design and debug capabilities plus advanced power analysis for boosting power efficiency and signal integrity.
  • Pro Bundle – Choose from six Pro Bundles to utilize Tektronix expertise with power, signal integrity, serial protocols, compliance, and industry-specific applications.
  • Ultimate Bundle – Saves you an average of 90% by unlocking all available software options and bundles and 1G/ch record length, so your oscilloscope grows with your testing needs.

Choose the bundle that fits your project—and accelerate your workflow today.

Learn about subscription and perpetual licenses.

Download the software bundles features list

Subscription vs Perpetual License

Subscription: Get the latest features, updates, and support

Perpetual License: Get the software for life, with optional updates via a maintenance license

入门

US $3,170

订阅

US $7,580

永久

  • 在 I2C、SPI、RS-232/422/485/UART 总线上进行串行触发、解码、搜索和事件表分析
  • 集成的任意函数发生器，具有高达 50 MHz 的 13 种预定义的波形类型以及任意波形

了解有关软件维护和许可证的信息

查看手册

平均节省 49%！

选择许可选项继续

购买许可证
免费试用
有问题？联系我们

专业版

  • 包括入门捆绑套件
  • 增加 250M/通道记录长度
  • PLUS：选择以下捆绑套件之一

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 72%！

PLUS：选择一个捆绑套件

有问题？联系我们

串行解码

US $7,910

订阅

US $19,700

永久

  • 1 线
  • 音频
  • CAN、CAN FD
  • CXPI
  • EtherCAT
  • 以太网
  • eSPI
  • eUSB
  • FlexRay
  • I3C
  • LIN
  • 曼彻斯特
  • MDIO
  • MIPI C-PHY
  • MIPI D-PHY
  • NFC
  • NRZ
  • SDLC
  • SMBus
  • SPMI
  • SVID
  • USB 2.0

选择许可选项继续

购买许可证
免费试用

汽车

US $7,910

订阅

US $20,000

永久

  • 抖动分析
  • PAM3 分析*
  • 信号分离*
  • 100BASE-T1和1000BASE-T1一致性
  • 多千兆汽车以太网一致性
  • 10BASE-T1S一致性
  • MIPI D-PHY一致性
  • 逆变器与电机驱动分析
  • 双脉冲测试
  • 100BASE-T1 以太网总线解码
  • CAN、CAN FD 解码
  • CXPI解码
  • FlexRay 解码
  • I3C 总线解码
  • LIN 解码
  • PSI5 解码
  • SENT 总线解码

选择许可选项继续

购买许可证
免费试用

军事和政府

US $7,910

订阅

US $19,500

永久

  • 抖动分析
  • 模板/极限测试
  • 串行 T/D
  • Mil-Std-1553
  • ARINC429
  • SpaceWire
  • NRZ

选择许可选项继续

购买许可证
免费试用

电源

US $10,100

订阅

US $25,200

永久

  • 高级功率分析
  • 数字功率管理分析
  • 双脉冲测试
  • 使用 DQ0 和机械测量进行逆变器和电机驱动器分析
  • SPMI 解码
  • SVID 解码

选择许可选项继续

购买许可证
免费试用

合规性

US $7,580

订阅

US $18,700

永久

  • 具有多路的 10/100/100BASE-T 以太网*
  • 2.5G/5G/10G BASE-T以太网*
  • 10BASE-T1L 工业以太网*
  • USB2.0*
  • MIPI D-PHY 1.2*
  • MIPI D-PHY 2.1*
  • DDR3*

选择许可选项继续

购买许可证
免费试用

信号完整性

US $7,910

订阅

US $19,700

永久

  • 抖动分析
  • PAM3 分析*
  • LVDS 调试*
  • DDR3 调试
  • 模板/极限测试
  • 用户自定义过滤器

选择许可选项继续

购买许可证
免费试用

终极

US $15,200

订阅

US $37,300

永久

  • 包括入门捆绑套件和所有专业捆绑套件
  • PLUS：1 G/通道记录长度，频谱视图射频与时间波形，扩展频谱视图捕获带宽，视频触发

购买 Pro 或 Ultimate 软件包可获赠 12 个月的维护服务。

查看手册

平均节省 86%！

选择许可选项继续

购买许可证
免费试用
有问题？联系我们
返回捆绑包

个别选件

有问题？联系我们

  • Opt. 6-AFG

    添加内置任意波形函数发生器

  • Opt. 6-AUTOEN-BND

    Automotive Ethernet Compliance, Signal Separation, PAM3 Analysis, 100BASE-T1 Decode software

  • Opt. 6-AUTOEN-SS

    Automotive Ethernet Signal Separation

  • Opt. 6-CMAUTOEN

    汽车以太网（100Base-T1、1000Base-T1）自动化一致性测试应用

  • Opt. 6-CMAUTOEN10

    Automotive Ethernet (10Base-T1S Short Reach ) automated compliance test solution

  • Opt. 6-CMAUTOEN10G

    汽车以太网（MultiGBASE-T1）测试自动化软件。需要 6-DJA 和 6-WIN

  • Opt. 6-CMCPHY20

    MIPI C-PHY 2.0 TX Test Automation Software using TekExpress framework. Requires 6-DJA and 6-WIN.

  • Opt. 6-CMDDR3

    DDR3/LPDDR3 Compliance Test

  • Opt. 6-CMDPHY

    MIPI D-PHY 1.2 合规性测试解决方案

  • Opt. 6-CMDPHY21

    MIPI D-PHY 2.1 Tx 测试自动化软件。需要 6-DJA 和 6-WIN

  • Opt. 6-CMENET

    以太网 (10/100/1000BASE-T) 一致性测试解决方案

  • Opt. 6-CMENETML

    Multilane Ethernet (10BASE-T, 100BASE-T, 1000BASE-T) automated compliance testing for 6 Series MSO, requires 6-CMENET and 6-WIN

  • Opt. 6-CMINDUEN10

    Industrial Ethernet (10Base-T1L Long reach) automated compliance test solution

  • Opt. 6-CMNBASET

    以太网 (2.5/5GBASE-T) 一致性测试解决方案

  • Opt. 6-CMUSB2

    USB2.0 自动一致性测试应用（要求 TDSUSBF USB 测试夹具） 。高速 USB 要求 ≥2.5 GHz 带宽

  • Opt. 6-CMXGBT

    以太网 (10GBASE-T) 一致性测试解决方案

  • Opt. 6-DBDDR3

    DDR3/LPDDR3 分析和调试解决方案

  • Opt. 6-DBLVDS

    Automated LVDS test solution for 6 Series MSO oscilloscopes

  • Opt. 6-DJA

    简化了信号完整性问题、抖动及其相关来源的识别过程，为实时示波器提供最高灵敏度和准确度

  • Opt. 6-DPM

    Digital Power Management

  • Opt. 6-IMDA

    逆变器、电机和驱动器分析

  • Opt. 6-IMDA-DQ0

    IMDA 的 DQ0 分析

  • Opt. 6-IMDA-MEC

    逆变器、电机和驱动器分析的机械测量

  • Opt. 6-MTM

    Mask Testing

  • Opt. 6-PAM3

    PAM3 Analysis

  • Opt. 6-PWR

    功率测量和分析

  • Opt. 6-RFNFC

    NFC wireless protocol decoding and search

  • Opt. 6-RL-1

    将记录长度扩展到 125 M 点/通道

  • Opt. 6-RL-2

    将记录长度扩展到 250 M 点/通道

  • Opt. 6-RL-3

    将记录长度扩展到 500 M 点/通道

  • Opt. 6-RL-4

    将记录长度扩展到 1 G 点/通道

  • Opt. 6-SIM

    Signal Integrity Modeling with de-embedding, embedding, and core analysis tools (mutually exclusive with SIMA)

  • Opt. 6-SIMA

    Signal Integrity Modeling Advanced includes de-embedding, embedding, Tx/Rx equalization modeling (pre-emphasis, de-emphasis, CTLE, FFE, DFE), and clock data recovery (CDR) (mutually exclusive with SIM and SIM-UP)

  • Opt. 6-SR8B10B

    8b10b 协议解码和分析

  • Opt. 6-SRAERO

    MIL-STD-1553 和 ARINC 429 串行数据包内容协议触发和解码

  • Opt. 6-SRAUDIO

    I2S、LJ、RJ 和 TDM 串行数据总线协议触发和解码

  • Opt. 6-SRAUTO

    CAN、LIN 和 FlexRay 串行数据总线协议触发和解码

  • Opt. 6-SRAUTOEN1

    100BASE-T1 Protocol Decode

  • Opt. 6-SRAUTOSEN

    SENT 串行数据包内容协议触发和解码

  • Opt. 6-SRCOMP

    RS-232/422/485/UART 串行数据总线协议触发和解码

  • Opt. 6-SRCPHY

    MIPI C-PHY 协议解码和分析

  • Opt. 6-SRCXPI

    CXPI 协议解码和分析

  • Opt. 6-SRDPHY

    MIPI D-PHY 1.2 （CSI-2、DSI-1）解码和分析

  • Opt. 6-SREMBD

    I2C 和 SPI 串行数据总线协议触发和解码

  • Opt. 6-SRENET

    10BASE-T 和 100BASE-TX 以太网总线协议搜索和解码

  • Opt. 6-SRESPI

    eSPI 协议解码和分析

  • Opt. 6-SRETHERCAT

    EtherCAT 协议解码和分析

  • Opt. 6-SREUSB2

    eUSB2 协议解码和分析

  • Opt. 6-SRI3C

    MIPI I3C 串行数据包内容协议搜索和解码

  • Opt. 6-SRMANCH

    曼彻斯特协议解码和分析

  • Opt. 6-SRMDIO

    MDIO 协议解码和分析

  • Opt. 6-SRNRZ

    NRZ 协议解码和分析

  • Opt. 6-SRONEWIRE

    1 线协议解码和分析

  • Opt. 6-SRPCIE321

    PCIe Gen 1 and Gen 2 Protocol Decode and Search

  • Opt. 6-SRPM

    SPMI 串行数据包内容协议触发和解码

  • Opt. 6-SRPSI5

    PSI5 serial decode and analysis

  • Opt. 6-SRSDLC

    Synchronous data link control (SDLC) decoding and analysis

  • Opt. 6-SRSMBUS

    SMBus 协议解码和分析

  • Opt. 6-SRSPACEWIRE

    SpaceWire protocol decoding and analysis

  • Opt. 6-SRSVID

    SVID 协议解码和分析

  • Opt. 6-SRUSB2

    USB2.0 串行数据包内容协议触发和解码。

  • Opt. 6-SRUSB3

    USB 3.x Protocol Decode and Search

  • Opt. 6-SV-BW-1

    Increase Spectrum View Capture Bandwidth to 2 GHz

  • Opt. 6-SV-RFVT

    Spectrum View RF versus time analysis and trigger

  • Opt. 6-TDR

    Time domain reflectometry (TDR) measurements and analysis

  • Opt. 6-UDFLT

    用户自定义过滤器创建工具

  • Opt. 6-VID

    Analog video trigger (NTSC, PAL, SECAM)

  • Opt. 6-WBG-DPT

    宽禁带 (SiC/GaN) 双脉冲测试应用

  • Opt. 6-WIN

    添加 Windows 10 系统许可的固态硬盘

* 表示需要 6-WIN 的功能

访问数字通道

升级 描述 采购详情
TLP058 逻辑探头 各探头访问任何 FlexChannel 上的 8 条数字通道，在任意 FlexChannel 上均可接入逻辑探头实现 8 路数字通道 索取此探头的报价

增加仪器功能

升级 描述 采购详情
SUP6-AFG 增加任意函数发生器 申请试用许可证

索取报价
SUP6-DVM 增加数字电压表/触发频率计数器 注册时提供的软件升级许可文件。
立即注册。
SUP6-RL-1 将记录长度增至 125 M 点/通道 申请试用许可证

索取报价
SUP6-RL-1T2 将记录长度从 125 M 点/通道扩展到 250 M 点/通道 申请试用许可证

索取报价
SUP6-RL-2 将记录长度增至 250 M 点/通道 申请试用许可证

索取报价
SUP6-RL-3 将记录长度从 62.5 M/通道扩展到 500 M /通道 申请试用许可证

索取报价
SUP6-RL-1T3 将记录长度从 125 M/通道扩展到 500 M/通道 申请试用许可证

索取报价
SUP6-RL-2T3 将记录长度从 250 M/通道扩展到 500 M/通道 申请试用许可证

索取报价
SUP6-RL-4 将记录长度从 62.5 M/通道扩展到 1 G/通道 申请试用许可证

索取报价
SUP6-RL-1T4 将记录长度从 125 M/通道扩展到 1 G/通道 申请试用许可证

索取报价
SUP6-RL-2T4 将记录长度从 250 M/通道扩展到 1 G/通道 申请试用许可证

索取报价
SUP6-RL-3T4 将记录长度从 500 M/通道扩展到 1 G /通道 申请试用许可证

索取报价
SUP6B-LNX 具有嵌入式操作系统的扩展固态硬盘 无试用

索取报价
SUP6B-WIN 具有 Windows 10 系统许可的扩展固态硬盘 无试用

索取报价

增加协议分析

升级 描述 采购详情
SUP6-RFNFC NRZ 无线协议解码和搜索 申请试用许可证

索取报价
SUP6-SR8B10B 8b10b 协议解码器和搜索 申请试用许可证

索取报价
SUP6-SRAERO 航空串行触发和分析（MIL-STD-1553、ARINC429） 申请试用许可证

索取报价
SUP6-SRAUDIO 音频串行触发和分析（I2S、LJ、RJ、TDM） 申请试用许可证

索取报价
SUP6-SRAUTO 汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay） 申请试用许可证

索取报价
SUP6-SRAUTOEN1 100BASE-T1 汽车以太网协议解码软件 申请试用许可证

索取报价
SUP6-SRAUTOSEN 汽车传感器串行触发和分析 (SENT) 申请试用许可证

索取报价
SUP6-SRCOMP 计算机串行触发和分析 (RS-232/422/485/UART) 申请试用许可证

索取报价
SUP6-SRCPHY MIPI C-PHY 协议解码和分析 申请试用许可证

索取报价
SUP6-SRETHERCAT EtherCAT 协议解码和分析 申请试用许可证

索取报价
SUP6-SRCPHY CXPI 协议解码和分析 申请试用许可证

索取报价
SUP6-SRDPHY MIPI D-PHY 1.2 （CSI-2、DSI-1）解码和分析 申请试用许可证

索取报价
SUP6-SREMBD 嵌入式串行触发和分析模块（I2C、SPI） 申请试用许可证

索取报价
SUP6-SRENET 以太网串行触发和分析（10Base-T、100Base-TX） 申请试用许可证

索取报价
SUP6-SRESPI eSPI 协议解码和分析 申请试用许可证

索取报价
SUP6-SREUSB2 eUSB2 协议解码和分析 申请试用许可证

索取报价
SUP6-SRI3C MIPI I3C 解码和分析 申请试用许可证

索取报价
SUP6-SRMANCH 曼彻斯特协议解码和分析 申请试用许可证

索取报价
SUP6-SRMDIO MDIO 协议解码和分析 申请试用许可证

索取报价
SUP6-SRNRZ NRZ 协议解码器和搜索 申请试用许可证

索取报价
SUP6-SRONEWIRE 1 线协议解码和分析 申请试用许可证

索取报价
SUP6-SRPM 电源管理串行触发和分析 (SPMI) 申请试用许可证

索取报价
SUP6-SRPSI5 PSI5 串行解码和分析 申请试用许可证

索取报价
SUP6-SRSDLC 同步数据链路控制协议解码和分析 申请试用许可证

索取报价
SUP6-SRSMBUS SMBus 协议解码和分析 申请试用许可证

索取报价
SUP6-SRSPACEWIRE SpaceWire 协议解码和分析 申请试用许可证

索取报价
SUP6-SRSVID SVID 协议解码和分析 申请试用许可证

索取报价
SUP6-SRUSB2 USB 2.0 串行总线触发和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建议模型） 申请试用许可证

索取报价

增加串行一致性分析

升级 描述 采购详情
SUP6-AUTOEN-BND 汽车以太网一致性、信号分离、PAM3 分析、100BASE-T1 解码软件 申请试用许可证

索取报价
SUP6-AUTOEN-SS 使用 TekExpress 自动化平台的信号分离解决方案（最小带宽 1 GHz） 申请试用许可证

索取报价
SUP6-CMINDUEN10 工业以太网（10Base-T1L 长距离）自动化一致性测试解决方案 申请试用许可证

索取报价
SUP6-PAM3 使用 TekExpress 自动化平台的 PAM3 自动化一致性解决方案（最小带宽 1 GHz） 申请试用许可证

索取报价
SUP6-CMAUTOEN 汽车以太网（100Base-T1 和 1000BASE-T1）自动化一致性测试解决方案 申请试用许可证

索取报价
SUP6-CMAUTOEN10 汽车以太网（10BASE-T1S 短距离）自动一致性测试解决方案 申请试用许可证

索取报价
SUP6-CMAUTOEN10G 汽车以太网（多千兆）自动一致性测试解决方案

申请试用许可证

索取报价
 SUP6-CMCPHY20 MIPI C-PHY 2.0 Tx 自动化一致性测试解决方案（需要选件 6-DJA） 申请试用许可证

索取报价
SUP6-CMUSB2 USB 2.0 自动化一致性预测试解决方案 申请试用许可证

索取报价
SUP6-CMENET 以太网 (10/100/1000BASE-T) 一致性测试解决方案 申请试用许可证

索取报价
SUP6-CMENETML 针对 6 系列 MSO 的多路以太网（10BASE-T、100BASE-T、1000BASE-T）自动一致性测试，需要 6-CMENET 和 6-WIN 申请试用许可证

索取报价
SUP6-CMDPHY MIPI D-PHY 1.2 合规性测试解决方案 申请试用许可证

索取报价
SUP6-CMDPHY21 MIPI D-PHY 2.1 测试自动化软件。需要 6-DJA 和 6-WIN 申请试用许可证

索取报价
SUP6-CMDPHY21UP MIPI D-PHY 2.1 测试自动化软件，升级自D-PHY 1.2 申请试用许可证

索取报价
SUP6-CMNBASET 以太网 (2.5/5GBASE-T) 一致性测试解决方案 申请试用许可证

索取报价
SUP6-CMXGBT 以太网 (10GBASE-T) 一致性测试解决方案 申请试用许可证

索取报价
SUP6-DBLVDS 适用于 6 系列 MSO 示波器的自动化 LVDS 测试解决方案 申请试用许可证

索取报价

增加高级分析

升级 描述 采购详情
SUP6-DPM 数字功率管理分析软件 申请试用许可证

索取报价
SUP6-DJA 高级抖动和眼图分析 申请试用许可证

索取报价
SUP6B-IMDA 逆变器、电机和驱动器分析 申请试用许可证

索取报价
SUP6B-IMDA-DQ0 IMDA 的 DQ0 分析 申请试用许可证

索取报价
SUP6B-IMDA-MECH 逆变器、电机和驱动器的机械测量 申请试用许可证

索取报价
SUP6-MTM 模板和极限测试 申请试用许可证

索取报价
SUP6-PWR 功率分析 申请试用许可证

索取报价
SUP6-SV-BW-1 将频谱视图捕获带宽增加至 2 GHz 申请试用许可证

索取报价
SUP6-SV-RFVT Spectrum View RF 与时间分析和触发器 申请试用许可证

索取报价
SUP6-UDFLT 用户自定义过滤器创建工具 申请试用许可证

索取报价
SUP6-VID 模拟视频触发（NTSC、PAL、SECAM） 申请试用许可证

索取报价

升级带宽

升级 描述 采购详情
SUP6B-BW4 6 系列 B MSO 的带宽升级，带有 4 个 FlexChannel 输入。 有关选件，请参见产品技术资料。
SUP6B-BW6 6 系列 B MSO 的带宽升级，带有 6 个 FlexChannel 输入。 有关选件，请参见产品技术资料。
SUP6B-BW8 6 系列 B MSO 的带宽升级，带有 8 个 FlexChannel 输入。 有关选件，请参见产品技术资料。

添加内存调试和一致性

升级 描述 采购详情
SUP6-DBDDR3 DDR3 内存调试解决方案 申请试用许可证

索取报价
SUP6-CMDDR3 DDR3/LPDDR3 一致性测试 申请试用许可证

索取报价
IsoVu™ 光隔离探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TIVP02 IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP02L IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05 IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP05L IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
查看产品技术资料 TIVP1 IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
TIVP1L IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 配置和报价
IsoVu™ 光隔离电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TICP025 250 MHz 泰克隔离电流探头 配置和报价
查看产品技术资料 TICP050 500 MHz 泰克隔离式电流探头 配置和报价
查看产品技术资料 TICP100 1 GHz Tektronix 隔离式电流探头 配置和报价
低压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP1500 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI 配置和报价
查看产品技术资料 TDP3500 差分探头：3.5 GHz，5X，+/- 2V，TekVPI 配置和报价
查看产品技术资料 TDP4000 4 GHz, Differential Probe with TekVPI interface 配置和报价
查看产品技术资料 TDP7704 4 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface 配置和报价
查看产品技术资料 TDP7706 配置和报价
查看产品技术资料 TDP7708 8 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface 配置和报价
查看产品技术资料 TDP7710 10 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface 配置和报价
低压探头：单端
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TAP1500 有源探头：1.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP2500 有源探头：2.5 GHz，10X，单端，TekVPI 配置和报价
查看产品技术资料 TAP4000 4 GHz, Single Ended Probe with TekVPI interface 配置和报价
低噪声电源纹波探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPR1000 1 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
查看产品技术资料 TPR4000 4 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包 配置和报价
无源探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPP0502 无源探头：500 MHz，2X，TekVPI 配置和报价
查看产品技术资料 TPP1000 无源探头：1 GHz，10X，TekVPI 配置和报价
电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TCP0020 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 配置和报价
查看产品技术资料 TCP0030A 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 配置和报价
查看产品技术资料 TCP0150 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI 配置和报价
查看产品技术资料 TCP312A 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 配置和报价
查看产品技术资料 TCPA300 电流探头：100 MHz，放大器（需要探头） 配置和报价
逻辑分析仪探头
产品技术资料链接 探头 描述 配置和报价
TLP058 适用于 5 和 6 系列 MSO 示波器的 8 通道通用逻辑探头。包括附件包。 配置和报价
高压单端探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TPP0850 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI 配置和报价
高压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TDP0500 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 TDP1000 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI 配置和报价
查看产品技术资料 THDP0100 差分探头；100 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 THDP0200 差分探头；200 MHZ TekVPI 差分高压探头 配置和报价
查看产品技术资料 TMDP0200 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 配置和报价
附件 HC5
Datasheet / Manual 描述
视图 Manual 适用于 5 系列 MSO 的硬手提箱
附件 RM5
Datasheet / Manual 描述
视图 Manual 适用于 5 系列 MSO 的机架安装套件
附件 TPA-20MHZ
Datasheet / Manual 描述
基于 TekVPI 的 20 MHz 滤波器
Datasheet / Manual 附件 描述
视图 Manual HC5 适用于 5 系列 MSO 的硬手提箱
视图 Manual RM5 适用于 5 系列 MSO 的机架安装套件
TPA-20MHZ 基于 TekVPI 的 20 MHz 滤波器

泰克提供一系列随仪器一起购买的校准和保修延长计划，让用户在多年内能够获得有保障且始终良好的性能。可以享受从优先服务到 OEM 专家维护再到事故保护等诸多好处，立即投资购置以避免计划外的停机时间和费用。有关购买仪器时添加服务计划的信息，请向您的销售代表咨询。

Tektronix calibration warranty and extension plans

保护您的投资，保护您的设备正常运行时间

配置和报价


服务计划特点		 全面保护
（选件T3、T5）		 泰克保障
（选件R3、R5)
工厂保修延期
制造商缺陷保护
维修附带免费出厂认证校准（如有必要）
国内发货免费
维修中心服务优先权
保修范围涵盖用户引起的静电放电 (ESD) 和电力过载 (EOS) 损坏
涵盖意外损坏
涵盖正常磨损

维持准确性，获得升级，通过审计

配置和报价


校准 功能：		 Z540
校准1		 ISO 17025
合规1		 ISO 17025
认证
拥有校准证书和校准标签，可满足各种审核要求
固件更新（如果适用）和各种安全性更新及可靠性更新²
OEM 测量程序²
测试数据 选配
保留校准记录
溯源能力
不确定性分析
由 ISO/IEC 认证组织（带有认证标志）完成独立验证

产品/选件		 描述
泰克选件。C3 3 年校准服务。C3 规定在发货后 3 年内用户可享受 2 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加两年校准服务。
泰克选件。C5 5 年校准服务。C5 规定在发货后 5 年内用户可享受 4 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加四年校准服务。

1 在特定地区可能为 ISO 9001。

2 标配工厂认证服务。

存在某些限制，详情请参阅计划条款。

不止需要校准 6 系列？

请参阅校准服务

泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。通过全球范围内的 100 多家实验室，泰克可担当您的单一全球合作伙伴，以市场价格交付具有 OEM 质量的定制校准计划。提供现场服务、本地上门取件和送货以及其他服务选择。

泰克校准服务
