数字功率管理和分析软件 – 实现电源纹波探头测量

5/6 系列 MSO 选项 5-DPM 和 6-DPM 应用产品技术资料

在线阅读:



数字功率管理和分析(DPM)软件选项可以使用 5/6 系列 MSO 示波器自动进行电源纹波探头。由于多个 FlexChannel® 输入,设计工程师可以使用 5/6 系列 MSO 的下一代用户界面,测量和分析纹波、过冲/下冲、电源定序、幅度和时序测量。您可以使用电源纹波探头或无源探头,自动分析多个电源纹波探头。

DPM 软件自动生成报告,包括测量、测试结果和示图。这一解决方案帮助设计工程师满足了产品开发周期需求。

主要功能
  • 纹波分析计算电源纹波探头上的纹波,确保设计人员满足要求。
  • 瞬态信号分析测量过冲/下冲,确定电源纹波探头较标称值的变化程度。
  • 通过开机顺序分析,设计人员可以保证电源纹波探头在预计时间内达到开机或关机状态。
  • 多轨道测试加快了设计、验证和测试速度。
  • 电源纹波探头自动设置和电源纹波探头预设功能保证最优的示波器设置。
  • 兼容的 TPR1000/TPR4000 电源纹波探头实现了低噪声、低负载测量,支持最高 60 V DC 偏置,包括 1 GHz 和 4 GHz 两种版本。
  • 所有测量、配置和结果都包括编程接口命令。
  • 把有功功率测量、示图和表格保存为 MHT、PDF 或 CSV 格式。

应用

数字电源管理和分析软件把泰克 5/6 系列 MSO 示波顺转换成调试和分析工具,迅速测量和分析电源纹波探头。电源纹波探头测量帮助设计人员满足设计要求,在设计中实现高功率完整性。DPM 软件自动执行多项测量,如纹波分析、过冲和下冲、电源定序,帮助设计人员准确迅速地表征电源纹波探头。

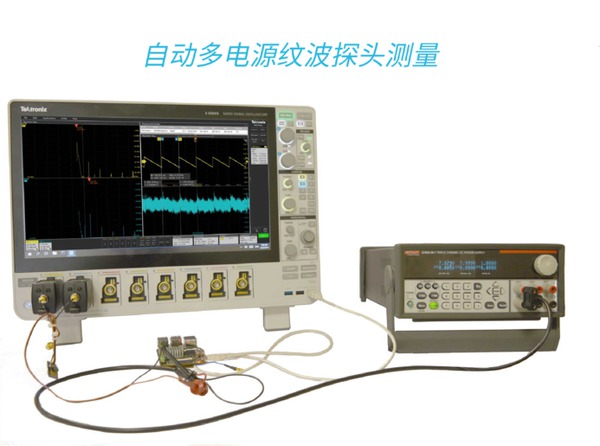

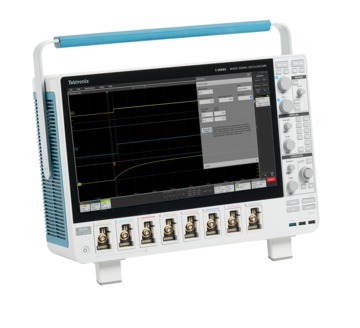

5/6 系列 MSO 示波器中使用的 DPM 软件与电源纹波探头相结合,为电源纹波探头提供了完整的测量系统。



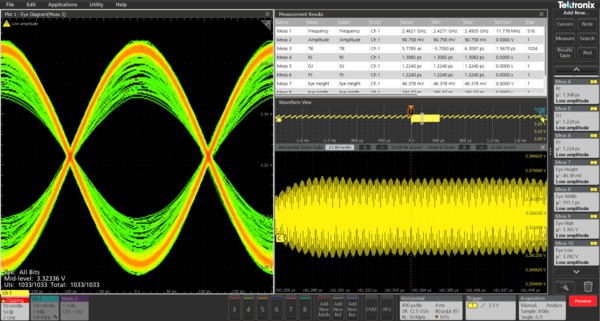

纹波分析

特别是当今复杂的 IC 的电源纹波探头,其对纹波可能有严格的限制。自动纹波分析加快了这些关键测量的速度。首先,输入每个电源纹波探头预计的纹波频率。然后按 Power Rail Preset 按钮,软件将使用这些信息优化示波器设置,实现最佳测量。

一次分析多个电源纹波探头,缩短设计和验证期间的测试时间。例如,8 通道 5 系列 MSO 可以一次测量最多 7 个电源纹波探头。您还可以利用 5/6 系列 MSO 频谱视图功能,在纹波上执行频谱分析。

通过选择 PWM 时钟 (如有),您可以逐个周期进行分析,查看每个纹波周期的峰峰值和 RMS 值。这提供了一次采集中所有周期的统计数据。通过带宽限制功能,设计人员可以分析不同带宽下的纹波数量。

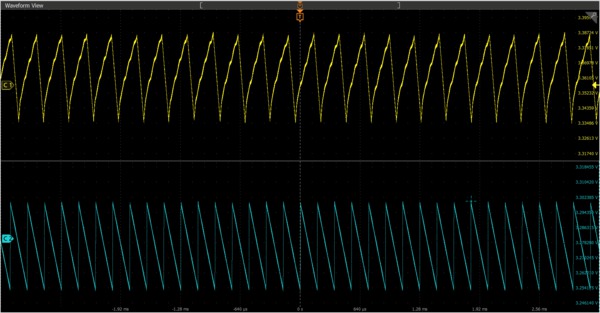

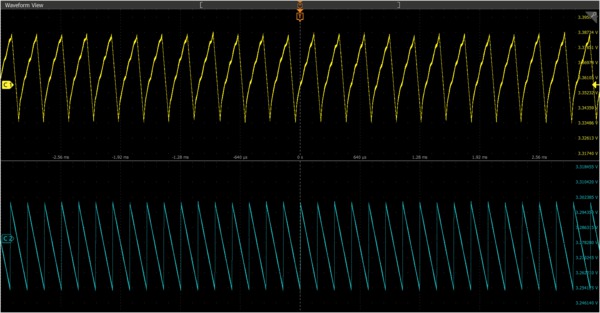

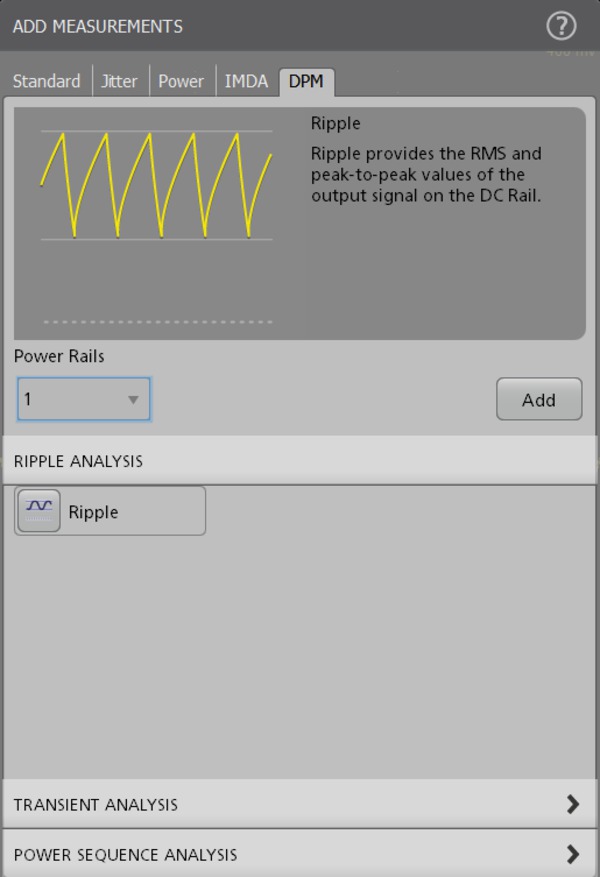

5/6-DPM 可以同时在多个电源纹波探头上进行纹波测量。结果标记、结果表和波形视图为设计人员提供了全面的信息。

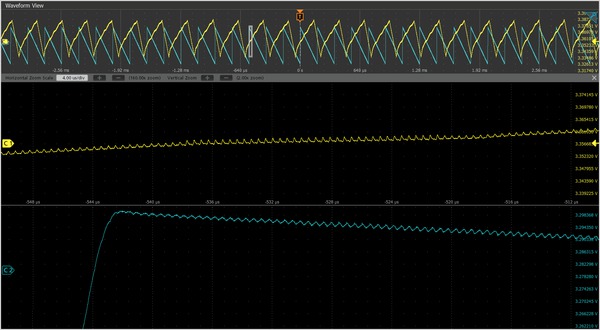

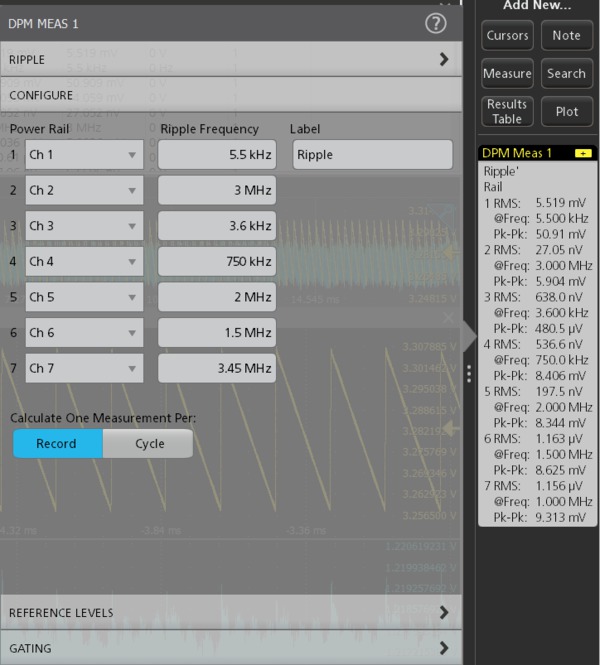

5/6-DPM 可以同时进行多轨道测试。这保证了更快的设计、验证和测试周期。

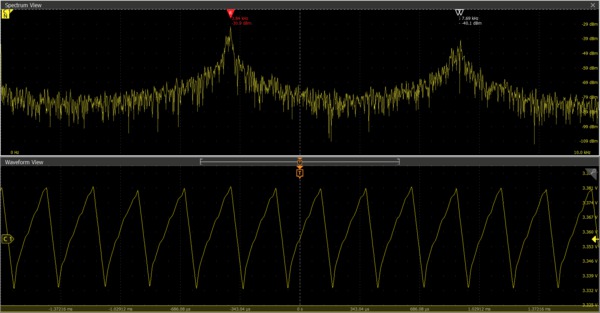

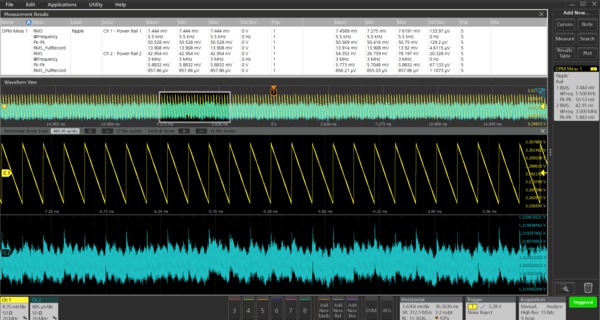

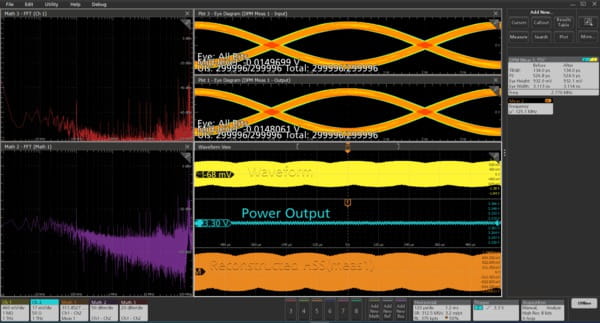

5/6-DPM 可以测量纹波和波纹上的纹波。频谱视图功能使得设计人员可以识别纹波来源,为电源纹波探头设计人员提供了异常强大的功能。

开机顺序分析

同时在 7 个电源纹波探头上进行开机顺序分析,自动进行开机时间和关机时间测量。设计人员可以测量电源纹波探头的开机顺序,确保在要求的时间内达到开机和关机状态。自动进行这些测试有助于在不同的负载条件下实现一致准确的结果。

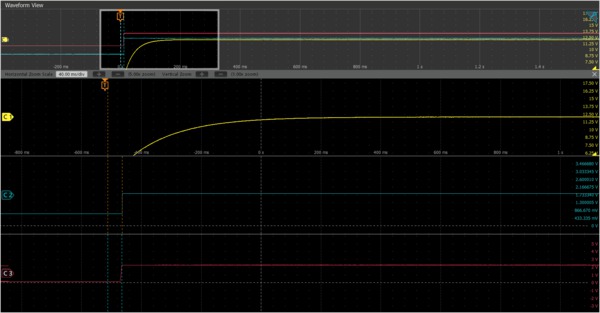

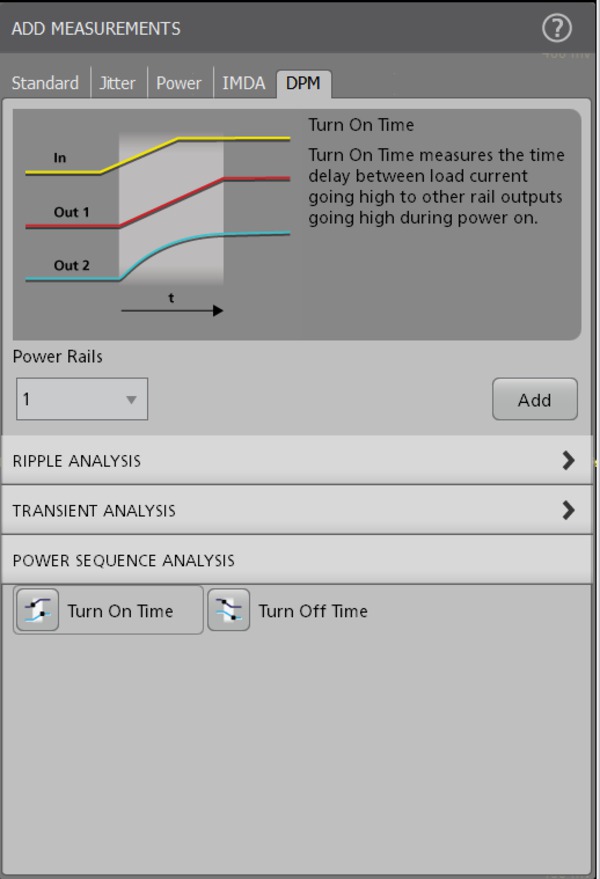

开机顺序分析可以在多个电源纹波探头上同时进行开机测试和关机测试。

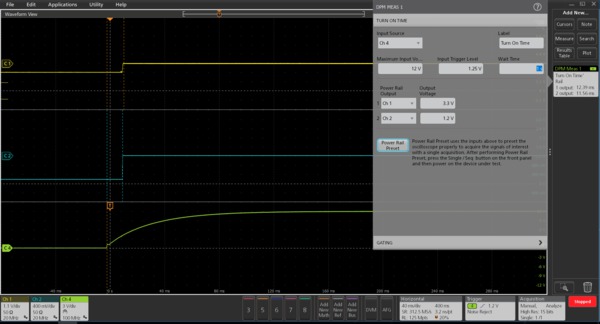

5/6-DPM 可以同时进行多轨道开机测试。

为设置测试,应指明标称输入和输出电压、触发电平和等待时间 (持续时长)。按 Power Rail Preset 按钮,发起优化流程,软件会优化标度设置、记录长度和采样率,以实现最佳结果。启动示波器,打开 DUT 电源,开始测量。

结果标记中提供开机时间和关机时间,在波形上用带颜色的指示符标明。结果还以表格方式提供。您可以观察结果表,在等待时间内比较和验证设计,查找任何异常事件。

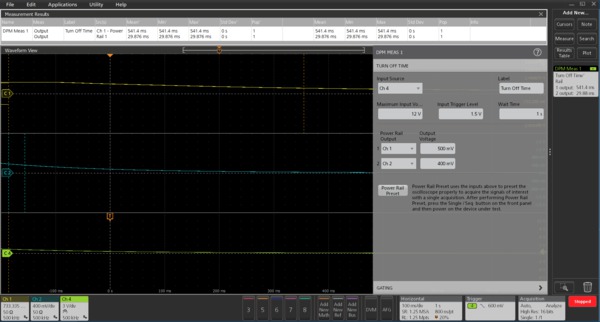

5/6-DPM 可以同时进行多轨道关机测试。

瞬态信号分析

瞬态信号分析包括过冲和下冲测量。只需简单几步,就可以自动在多个电源纹波探头上同时执行测量。

5/6 DPM 配置使得设计人员选择分析要求的信号源、基准电压和带宽。

先输入每个电源纹波探头的基准电压,然后发起测试。过冲测量是指最大电压与基准电压之差。过冲测量是指最小电压与基准电压之差。

既可以在一个采集单个周期内执行这一测量,也可以在一个采集每个周期内执行这一测量(周期模式)。既可以基于一个电源纹波探头轨迹信号同步多个周期,也可以基于系统中另一个信号同步多个周期。可以使用统计、直方图或示图分析逐个周期测量。通过带宽限制功能,设计人员可以分析不同带宽下的纹波数量。

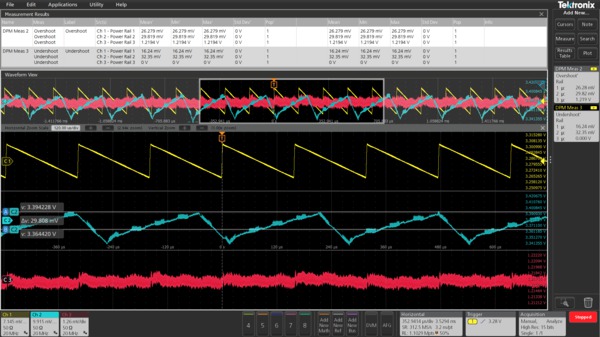

5/6-DPM 可以在多个电源纹波探头道上同时进行完善的过冲和下冲测量。

生成报告

可以使用 DPM 软件,简便地完成设计和开发流程必需的数据采集、存档和文件编制。您可以简便生成 MHT、PDF 或 CSV 格式的报告,存档测量结果。

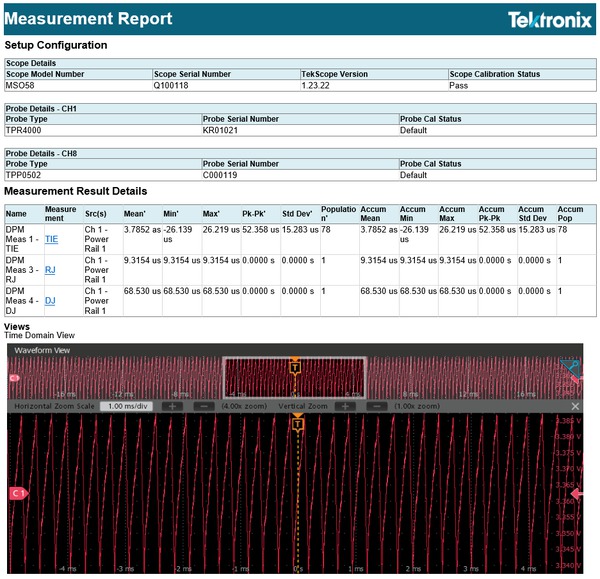

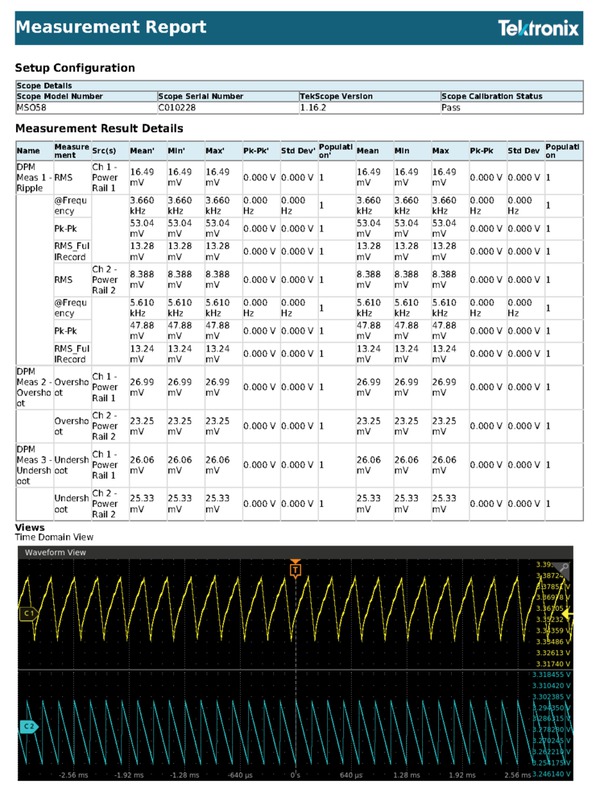

DPM 软件可以把一轮测试中的所有结果汇编成不同的报告格式,包括测试通过/失败结果,简便地进行分析。



测量和特性

纹波分析
同时测量多个电源纹波探头上的纹波。根据使用的示波器和电源纹波探头,纹波值可以 <10 mV ( MSO64)及 >10 mV ( MSO5 系列)。频谱视图可以识别纹波来源。可以为每个电源纹波探头配置纹波频率。可以使用示波器通道的垂直菜单实现带宽限制功能。
瞬态信号分析
通过过冲和下冲测量,设计人员可以测量电源纹波探头特定的过冲和下冲值。多轨道支持加快了测试速度。设计人员可以输入电压电平和基准电压电平,计算过冲和下冲。可以使用示波器通道的垂直菜单实现带宽限制功能。
开机顺序分析 (推荐使用无源探头)

通过开机和关机时间测试,设计人员可以一次找出所有轨道的开机时间或关机时间。允许设计人员输入捕获时间。

绘图
直方图
报告
MHT 和 PDF 格式,数据导出到 CSV 格式
消磁/时延校正 (静态)
自动检测探头,自动调零。用户可以从菜单中为每条通道校正时延
源支持
实时模拟信号,基准波形,数学波形

订购信息

型号

型号

新仪器订购选项 产品升级选项 支持的仪器
5/6-DPM SUP5/6-DPM
SUP5/6-DPM-FL
5/6 系列 MSO 示波器 (MSO54, MSO56, MSO58, MSP58LP, MSO64)
推荐的探头和附件
附件类型 推荐
电源纹波探头 TPR1000、TPR4000
完整的功率探测产品组合

使用下面列表中的电源纹波探头及选项 5/6-DPM,确保在 5/6 系列 MSO 示波器上实现完整的数字电源测量解决方案。

电源纹波探头 说明 图像
TPR1000、TPR4000 DPM 测量推荐使用 TPR1000 和 TPR4000 探头。
TPR1000 和 TPR4000 探头提供了低噪声测量解决方案(示波器和探头),关键是不会把示波器和探头的噪声与被测 DC 电源的噪声和纹波混淆。探头中较高的输入阻抗,最大限度地减少了示波器负载对 DC 轨道的影响(50 kΩ @ DC)。


也可以使用 P6150 和 直接 SMA 电缆进行电源纹波探头测量。

电源纹波探头详情可参阅https://www.tek.com/datasheet/active-power-rail-probes
