SignalVu-PC RF 频谱分析仪软件

SignalVu-PC 含有全面的多域工具集,用于频谱分析、矢量信号分析、解调等应用,其中包括:

免费试用。下载 SignalVu-PC 频谱分析仪软件的 30 天试用版。

基本价格
US $1,560 +

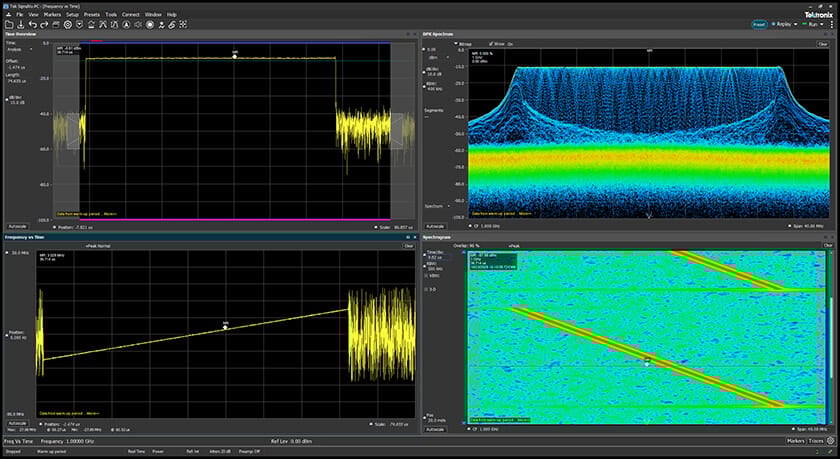

专为您的电脑平台开发的全面矢量信号分析

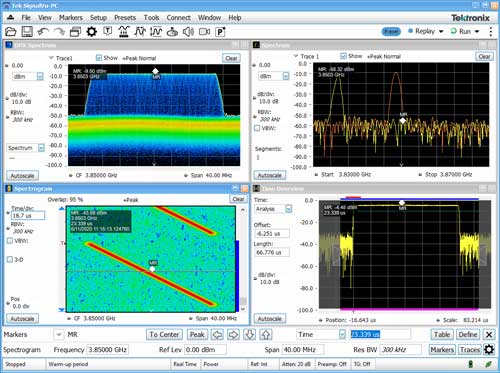

SignalVu-PC 为 Windows PC 带来了高级 RF 分析,可在不同的硬件平台上提供一致的用户体验。

  • 用作泰克 RSA 频谱分析仪的强大用户界面
  • 在 5 和 6 系列 B MSO 上,直接安装在示波器的可选 Windows 10 驱动器上

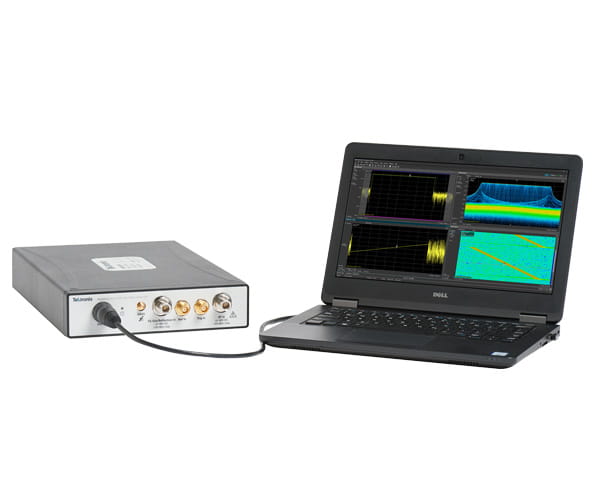

  • 用于离线分析泰克示波器或实时频谱分析仪采集的 RF 信号

我们还提供高级矢量信号分析用途的 SignalVu 版本,可作为 MSO/DPO70000 系列示波器的选件。

Spectrum analyzer software for Windows 10

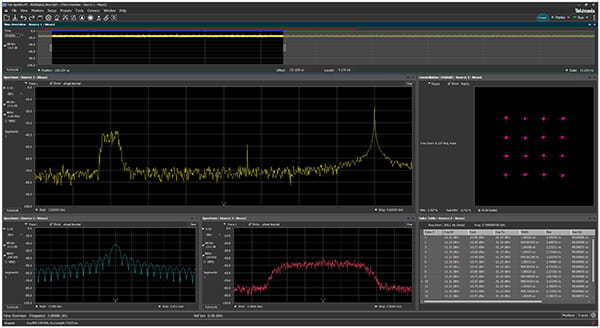

SignalVu-PC for RF, IQ and Pulse Analysis

为您的 RF 应用订制模块

SignalVu-PC 软件基本版可免费下载,具有频谱分析、射频功率和统计、频谱图、幅度、频率或相位随时间的变化、模拟调制测量功能。可选许可证将会解锁数字调制分析、脉冲分析、无间隙射频录制和回放,以及针对您的射频应用定制的许多其他显示和测量:

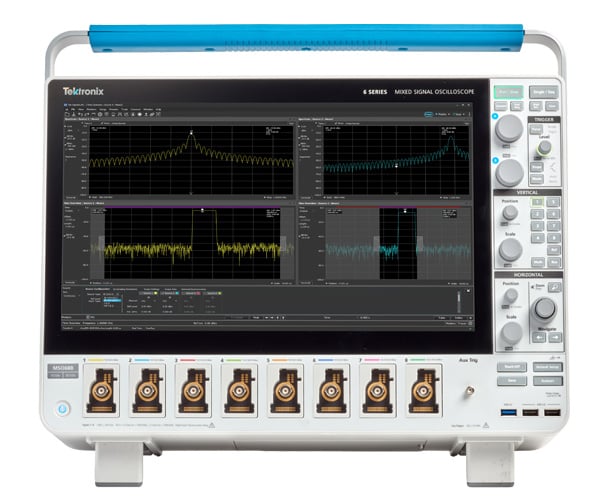

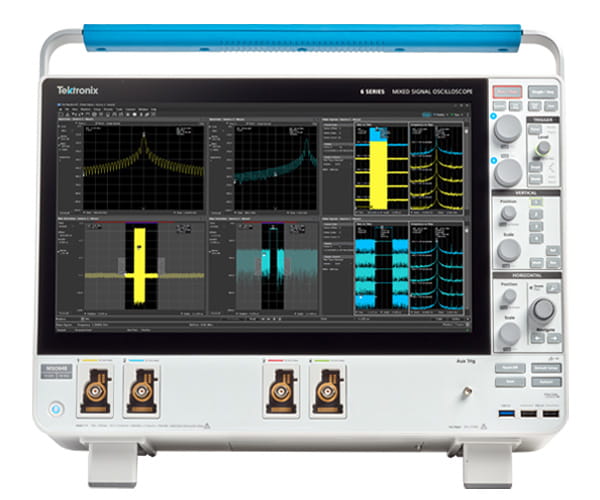

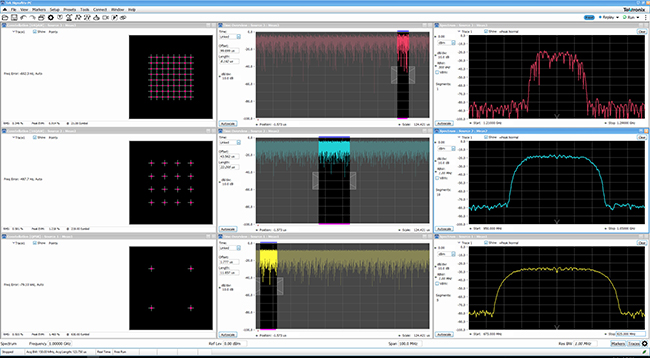

在示波器上进行多通道 RF 分析

对于多通道、完全同步的时域和射频分析,可以考虑使用 SignalVu-PC 软件和 5 或 6 系列 B MSO 示波器。

  • 31 种自动化脉冲参数测量和统计数据,让您深入了解多通道雷达或 EW 系统*
  • 多达 8 路 RF 输入,节省天线阵列移相器和衰减器的优化时间
  • 通过将每路 RF 输入配置为 IQ 或差分 IQ,直接测量基带信号
  • 通过跨域分析、精确触发和独立的通道控制来分析复杂场景
SignalVu-PC Optional RF applications
SignalVu-PC Optional RF applications

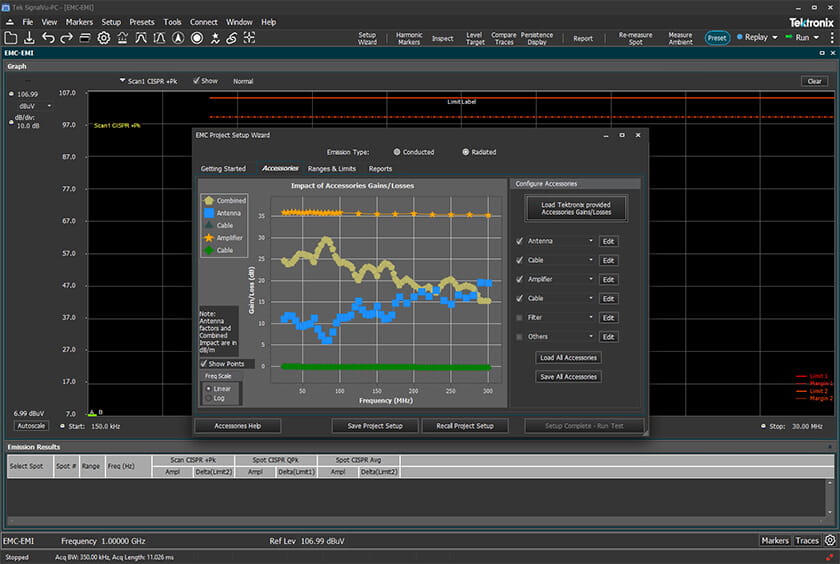

用于 EMI/EMC 预一致性测试的频谱分析仪软件

无需担心 EMI/EMC 和 RF 产品的合规测试。EMcVu 预合规应用程序选项为您提供一种快速、准确且经济实惠的方法,用于确定您的产品设计是否准备好提交给成本更高的测试机构进行全面的 EMI/EMC 辐射或传导发射合规测试。它具有分步设置向导、第三方附件支持、报告工具以及符合 IEC/CISPR、CENELEC/EN、FCC、MIL/DEF 或自定义标准的按钮支持。这使您能够在自己的实验室轻松、快速地对产品进行预合规扫描、排除故障并比较各种扫描。

频谱分析仪软件常见问题解答

频谱分析仪有什么用途?

频谱分析仪用于测量已知和未知信号频谱的功率。频谱分析仪测量输入信号幅度与仪器全频率范围内频率的关系。

什么是频谱分析仪软件?

频谱分析仪软件是 射频 (RF) 工程师的常用工具。使用它,您可以控制 采集、处理和显示所采集信号(射频波形) 的光谱内容,并便于进一步分析和测量。

频谱分析仪软件有什么用途?


无论使用哪种仪器进行信号数据采集(信号或频谱分析仪 或示波器输入通道),频谱分析仪软件都支持对 RF 设计电路中涉及的信号进行分析和验证。将时间信号转换为频域后,该软件允许您以多种方式表示频域,以进行准确的测量。现代仪器在先进毫米波应用分析中广泛使用,包括 5G New Radio 信号分析、宽带雷达和脉冲 RF 信号、无线局域网、蓝牙、商用无线、EMC/EMI 预合规测试和调试等等。

频谱分析仪和示波器有什么区别?

无论在什么工作台上,示波器和频谱分析仪都是最重要的两种仪器。频谱分析仪用于收集频率信息,示波器则用于测量信号如何随时间变化。这两种仪器协调工作,使工程师能够检定信号。

频谱分析仪和 FFT 一样吗?

频谱分析仪专为查看频域中 的信号而设计,但这些信号并不总是 容易获取,示波器传统上使用 FFT(快速 傅立叶变换)算法来查看信号的频谱。 但是,众所周知,FFT 难以使用且难以准确地查看信号。而我们的示波器和频谱分析仪支持标准 FFT, 它们采用更先进的新架构进行频谱分析。

获得频谱分析仪软件的 30 天免费试用

SignalVu-PC 基础版可免费下载, 以用于离线分析信号或用于 Tektronix RSA306、RSA500、RSA600 和 RSA7100 系列实时频谱 (信号)分析仪的通信和控制 。此款免费频谱分析仪软件支持 离线分析 Tektronix RTSA(实时频谱 分析仪)和示波器所采集的文件,并且随附 17 种标准测量方法。此外,还可以升级到 15 种以上的高级测量方法。这些附加的测量方法可用于 SignalVu-PC 或 SignalVu 支持的任意平台。

任何应用升级均免费试用 30 天。只需购买您所需要的升级。

首先下载免费的 SignalVu-PC 频谱分析仪软件,然后启用您选择的应用程序试用版。升级服务以节点锁定或浮动版本的形式提供。节点锁定许可证让您可以转移到新的 PC 三次。浮动许可证允许选定用户管理单个许可证。所有试用版均为浮动许可证。

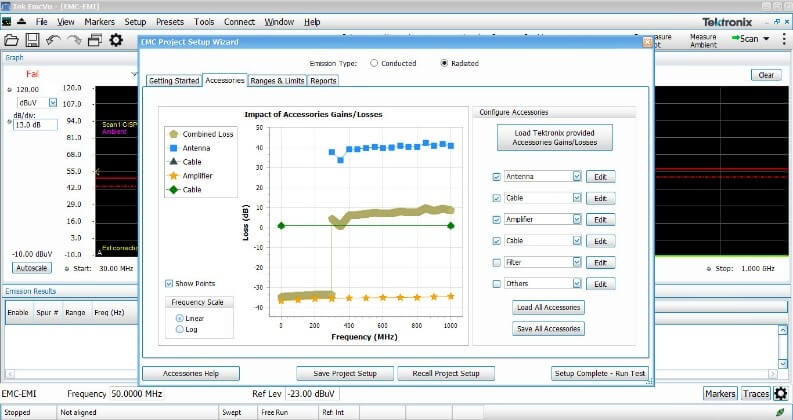

EMCVu:预合规测试和故障排除



EMC 预一致性检查和故障排除

  • 简单易用的自动化设置向导
  • 符合 FCC、MIL-STD、DEF-STAN 和 CISPR 规定的按钮支持
  • 多项自动化测量,多种报告格式
  • 环境噪声校准和比较
  • 谐波标记和快速扫描(使用峰值检波器)以及点测量(准峰值和平均值检波器故障)
1 下载 SignalVu-PC 软件
2 支持 EMCVU 30 天试用
3 索取 EMCVUFL-SVPC 报价(浮动许可证)
索取 EMCVUNL-SVPC 报价(节点锁定许可证)

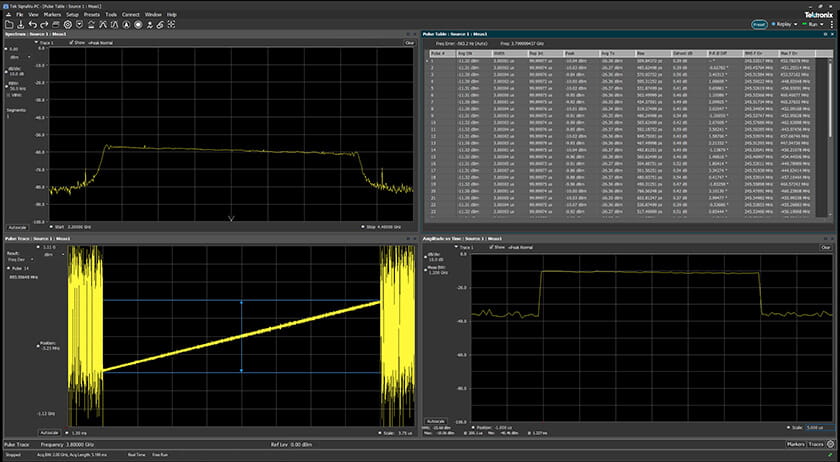

SVP:高级信号分析(包括脉冲测量)



高级信号分析软件



  • 31 种自动化脉冲参数测量和统计数据,让您深入了解多通道雷达或 EW 系统*
  • 脉冲表显示所有测量的结果,并允许导出 .CSV 文件
  • 统计测量(比如直方图)可以显示许多脉冲的测量结果
  • 所有测量均可显示单个脉冲轨迹
  • 保存结果以供进一步分析
  • *同时支持多个通道,可在 5/6 系列 B MSO 示波器上使用多达 8 个通道。SignalVu 提供适用于 DPO70000SX 示波器的顺序多通道分析。

1 下载 SignalVu-PC 软件
2 支持 SVP 30 天试用
3 索取 SVPFL-SVPC 报价(浮动许可证)
索取 SVPNL-SVPC 报价(节点锁定许可证)




5GNR: 5G New Radio (5GNR) 上行链路/下行链路测量



演示指南中的 SVPC



  • 简化物理层射频对 3GPP 5G New Radio (NR) 标准的遵从性
  • 使用 CHP、ACP、PVT 显示来执行输出功率级测试和动态测试
  • 使用 EVM、频率误差、EVM 与符号的关系来验证发射信号质量
  • 使用 ACP、SEM 和 OBW 显示来识别多余的带内和带外发射
  • 通过跨测量和跨域的耦合标记,同时查看每个分量载波的多项测量及其结果。
  • 与带有实时连接(CON 许可证)、射频与时间关系选项 (SV-RFVT) 的 6 系列 B MSO 示波器相结合,可以全面了解您的系统
1 下载 SignalVu-PC 软件
2 启用 5GNR 30 天试用
3 索取 5GNR 报价(节点锁定许可证)

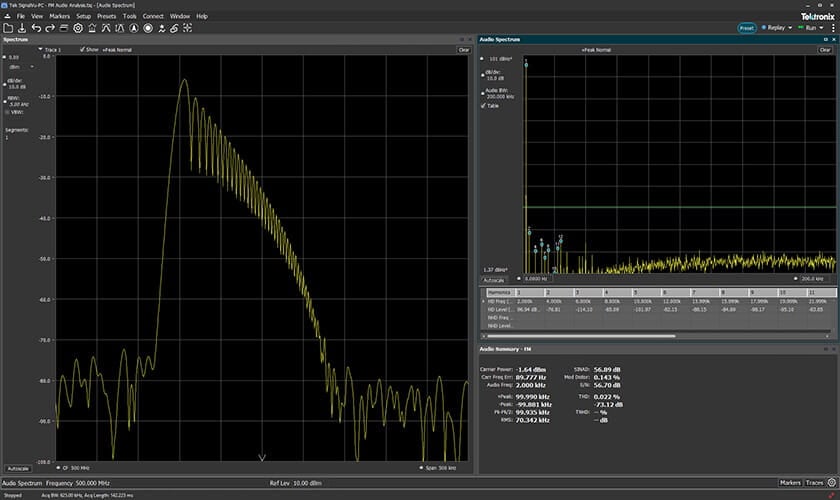

SVA:AM/FM/PM/直接音频分析



音频频谱分析仪软件



  • 用于测量 AM/FM/PM 音频信号
  • SINAD、总谐波失真、噪声、嗡声
  • 高通滤波器、低通滤波器、弱化滤波器均可预设,也可以由用户设置。
1 下载 SignalVu-PC 软件
2 支持 SVA 30 天试用
3 索取 SVAFL-SVPC 报价(浮动许可证)
索取 SVANL-SVPC 报价(节点锁定许可证)

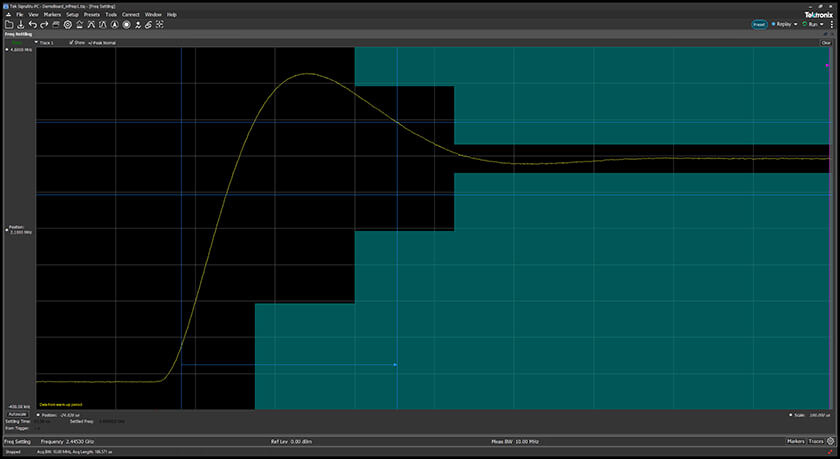

SVT:稳定时间(频率和相位)测量



稳定时间(频率和相位)测量



  • 测量信号稳定到频率或相位范围内的时间
  • 锁相环路等器件的频率和稳定时间
  • 可由用户定义的模板,可定义分析仪上外部或内部触发的稳定时间
1 下载 SignalVu-PC 软件
2 启用 SVT 30 天试用
3 索取 SVTFL-SVPC 报价(浮动许可证)
索取 SVTNL-SVPC 报价(节点锁定许可证)

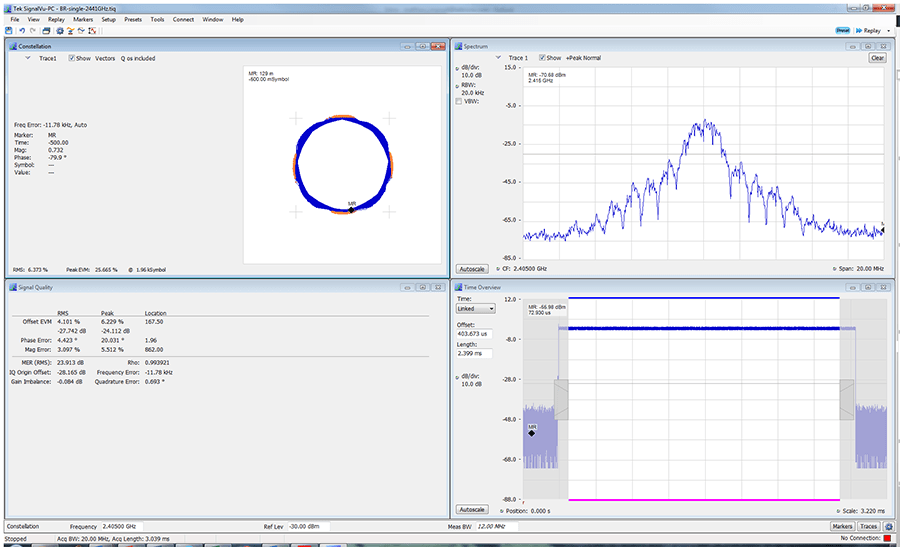

SVM:通用调制分析



通用调制分析



  • 包括误差矢量幅度、调制误差率、星座图和更多测量
  • 支持 27 种不同调制方案,包括 256 QAM、CPM、nFSK 等
  • 同步字搜索可在星座图上锁定,突发模式用于检测和分析突发信号的调制质量
  • 适用于测量 Zigbee、蓝牙 EDR、TETRA 和 DVB-S 设备的调制质量
1 下载 SignalVu-PC 软件
2 启用 SVM 30 天试用
3 索取 SVMFL-SVPC 报价(浮动许可证)
索取 SVMNL-SVPC 报价(节点锁定许可证)

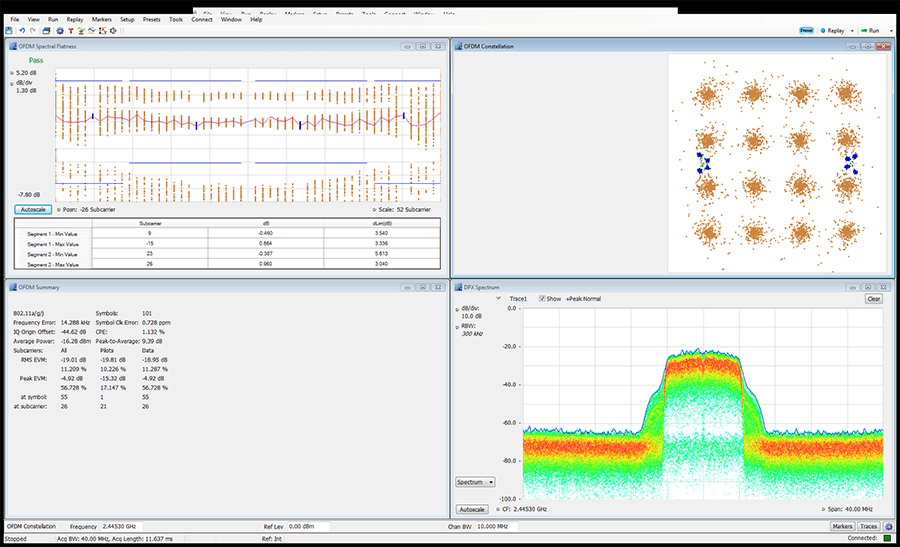

SVO:自定义 OFDM 分析



自定义 OFDM 分析



  • 允许对制式上接近 802.11a 或 802.16.d(固定 WiMAX)的信号进行 OFDM 分析
1 下载 SignalVu-PC 软件
2 支持 SVO 30 天试用
3 索取 SVOFL-SVPC 报价(浮动许可证)
索取 SVONL-SVPC 报价(节点锁定许可证)




CON:SignalVu-PC 实时连接到 5/6 系列 MSO 或 MDO4000B/C 系列



  • 连接至 5/6 系列 MSO(选装 SV-RFVT)或 MDO4000B/C(选装 SA),并起到控制作用。
    注:SignalVu-PC 可以在 5/6 系列 MSO(选装 Windows 10 SSD 和 5/6-WIN)或单独的 Windows PC 上运行。
1 下载 SignalVu-PC 软件
2 支持 CON 30 天试用
3 索取 CONFL-SVPC 报价(浮动许可证)
索取 CONNL-SVPC 报价(节点锁定许可证)

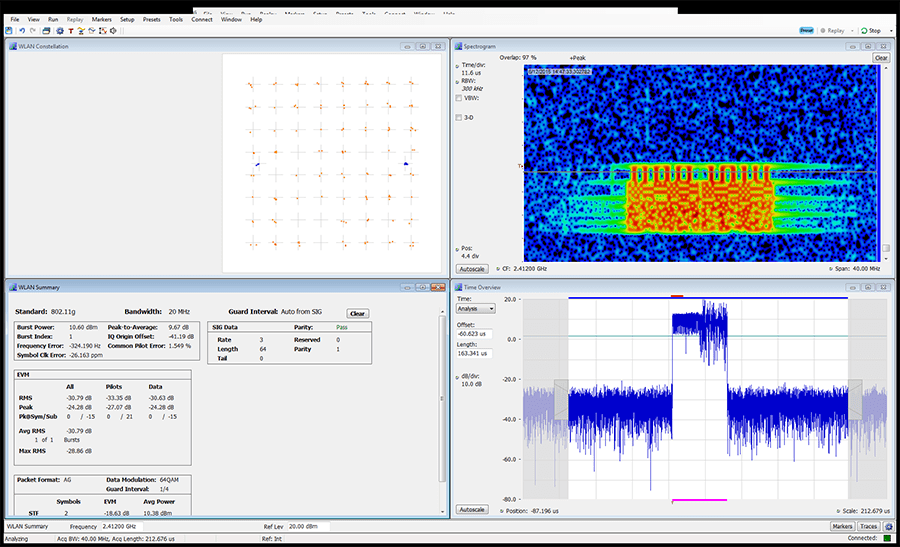

SV23:WLAN 802.11a/b/g/j/p 测量应用



WLAN 测量频谱分析仪软件



  • 根据 IEEE 标准对 802.11a/b/g/j/p 无线局域网的定义,测量物理层射频发射机
  • 以摘要形式显示,包括关键测量报告
1 下载 SignalVu-PC 软件
2 支持 SV23 30 天试用
3 索取 SV23FL-SVPC 报价(浮动许可证)
索取 SV23NL-SVPC 报价(节点锁定许可证)




SV24:WLAN 802.11n 测量应用(需要应用程序 SV23)



WLAN 测量应用频谱分析仪软件



  • 根据 IEEE 标准对 SISO 802.11n 无线局域网的定义,测量物理层射频发射机
  • 以摘要形式显示,包括关键测量报告
1 下载 SignalVu-PC 软件
2 启用 SV24 30 天试用
3 索取 SV24FL-SVPC 报价(浮动许可证)
索取 SV24NL-SVPC 报价(节点锁定许可证)

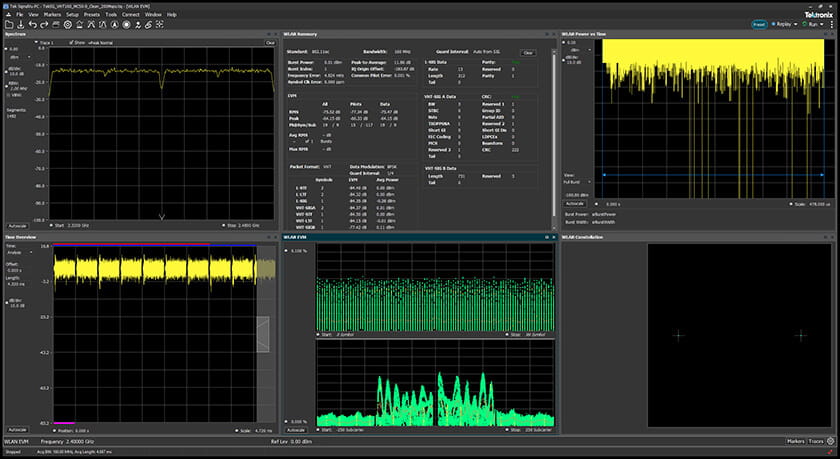

SV25:WLAN 802.11ac 测量应用(需要应用程序 SV24)



WLAN 测量应用软件



  • 根据 IEEE 标准对 SISO 802.11ac 无线局域网的定义,来测量物理层射频发射机,测量频率高达 20、40、80 和 160 MHz
  • 以摘要形式显示,包括关键测量报告
1 下载 SignalVu-PC 软件
2 启用 SV25 30 天试用
3 索取 SV25FL-SVPC 报价(浮动许可证)
索取 SV25NL-SVPC 报价(节点锁定许可证)




SV2C:实时连接捆绑到 MDO4000B/C 和 WLAN 802.11a/b/g/j/p/n/ac 测量(包括应用程序 CON、SV23、SV24 和 SV25)





请参见应用 SV23、SV24、SV25

1 下载 SignalVu-PC 软件
2 支持 SV2C 30 天试用
3 索取 SV2CFL-SVPC 报价(浮动许可证)
索取 SV2CNL-SVPC 报价(节点锁定许可证)

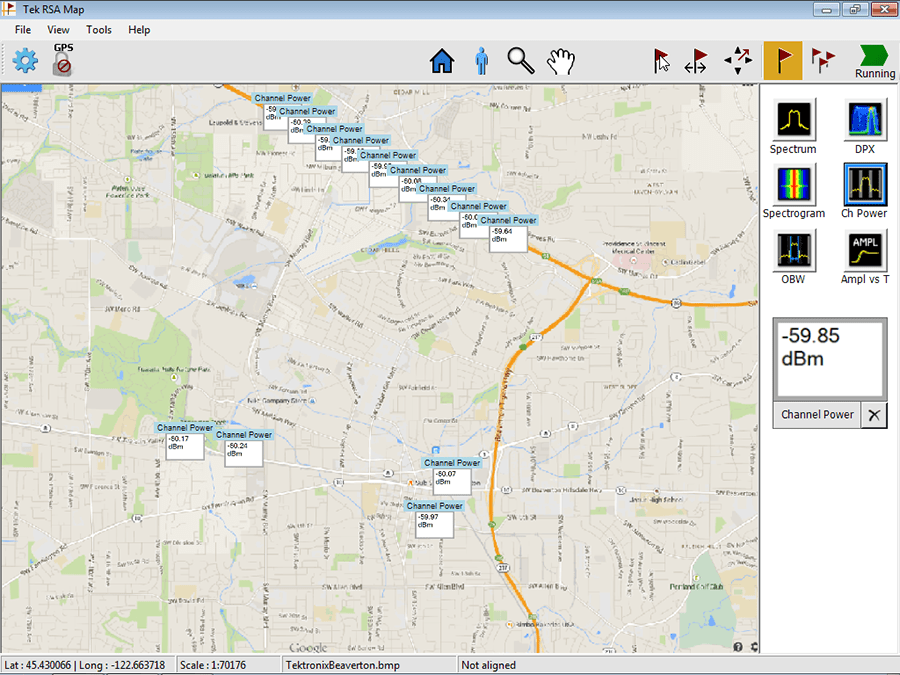

MAP:绘制地图



全球卫星地图集成



  • 在地图上集成 SignalVu-PC 的测量数据,可以在户外与全球卫星导航接收机配合使用,也可以在室内使用
  • 可与 GPS 和其他的全球卫星导航接收机集成
  • 基于出行时间或距离反复绘制测量图
1 下载 SignalVu-PC 软件
2 启用 MAP 30 天试用
3 索取 MAPFL-SVPC 报价(浮动许可证)
索取 MAPNL-SVPC 报价(节点锁定许可证)

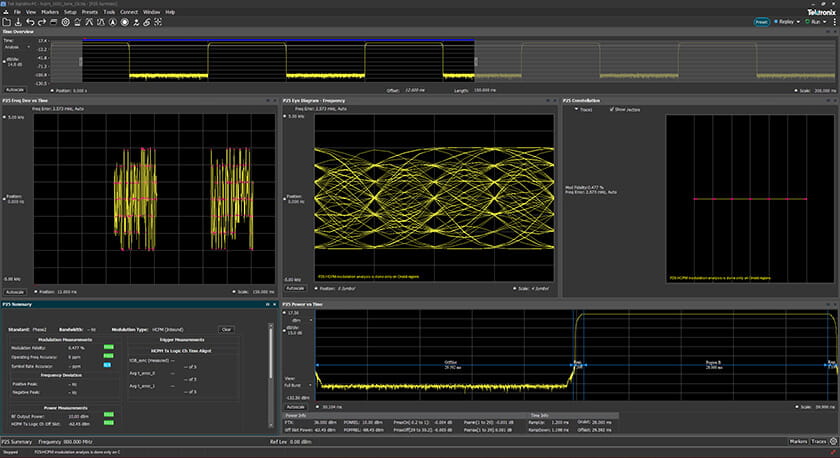

SV26:APCO P25 测量应用



APCO P25 测量频谱分析仪软件



  • 第 1 阶段和第 2 阶段 APCO P25 测量
  • 轻松捕捉和分析信号,快速确定信号质量和定时
  • 综合图形显示屏显示关键结果
1 下载 SignalVu-PC 软件
2 启用 SV26 30 天试用
3 索取 SV26FL-SVPC 报价(浮动许可证)
索取 SV26NL-SVPC 报价(节点锁定许可证)

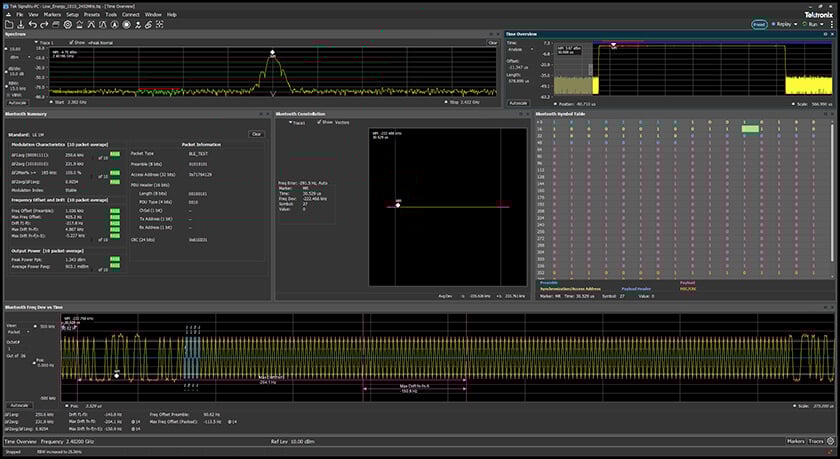

SV27:蓝牙基本 LE TX SIG 测量



蓝牙基本 LE TX SIG 测量



  • 根据蓝牙 SIG 规范对蓝牙基本和蓝牙低能耗进行物理层射频测量
  • 不同测试设置简单预置值的解调和符号信息
  • 蓝牙低能耗和基本速率的自动测量
  • 蓝牙增强数据速率包检测
1 下载 SignalVu-PC 软件
2 启用 SV27 30 天试用
3 索取 SV27FL-SVPC 报价(浮动许可证)
索取 SV27NL-SVPC 报价(节点锁定许可证)

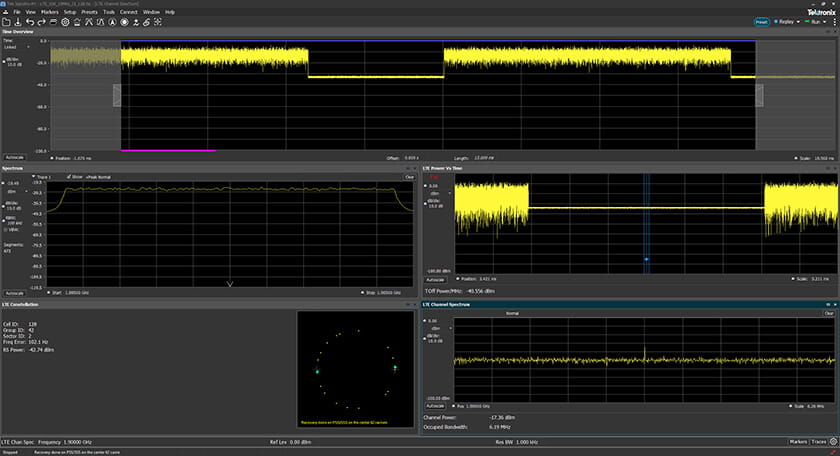

SV28:LTE 下行链路 (eNB) RF 测量



射频测量频谱分析仪软件



  • 除小区号检测外,还根据 3GPP TS 版本 12.5 进行射频测量(ACLR、SEM、通道功率、OBW)
  • 包括对 TDD 和 FDD 帧格式的支持
  • 预置值和通过/失败信息加速验证
1 下载 SignalVu-PC 软件
2 启用 SV28 30 天试用
3 索取 SV28FL-SVPC 报价(浮动许可证)
索取 SV28NL-SVPC 报价(节点锁定许可证)




SV56:录制文件的回放



  • 支持试用 SignalVu-PC 回放 R3F 文件
  • 更改分析参数,比如 RBW、频宽
  • 进行包含 DPX 和 AM/FM 收听在内的所有测量
1 下载 SignalVu-PC 软件
2 启用 SV56 30 天试用
3 索取 SV56FL-SVPC 报价(浮动许可证)
索取 SV56NL-SVPC 报价(节点锁定许可证)




SV54:信号测量和分类



  • 按照频率、带宽和形状定义信号
  • 用户创建的数据库支持您所在区域的自定义测量
  • 快速确定新的未授权关注信号
1 下载 SignalVu-PC 软件
2 启用 SV54 30 天试用
3 索取 SV54FL-SVPC 报价(浮动许可证)
索取 SV54NL-SVPC 报价(节点锁定许可证)




SV60:电缆和天线测试



电缆和天线测试



在配备 04 跟踪发生器选件时,RSA500A/600A 系列可以在电缆、器件和天线上进行单端口测量,并不再需要昂贵的外部基准源。 测量包括:

  • 故障点测量
  • 回波损耗
  • 电压驻波比 (VSWR)
1 下载 SignalVu-PC 软件
2 启用 SV60 30 天试用
3 索取 SV60FL-SVPC 报价(浮动许可证)
索取 SV60NL-SVPC 报价(节点锁定许可证)




B800:对于 RSA7100B:采集带宽为 800 MHz



1 下载 SignalVu-PC 软件
2 启用 B800 30 天试用
3 索取 B800FL-SVPC 报价(浮动许可证)
索取 B800NL-SVPC 报价(节点锁定许可证)




STREAM:适用于 RSA7100B:流式数据(对于 RAID 存储为必需的)



1 下载 SignalVu-PC 软件
2 启用 STREAM 30 天试用版
3 索取 STREAMFL-SVPC 报价(浮动许可证)
索取 STREAMNL-SVPC 报价(节点锁定许可证)




SV25H:适用于 RSA7100B:WLAN 802.11ac 测量应用



1 下载 SignalVu-PC 软件
2 启用 SV25H 30 天试用
3 索取 SV25HFL-SVPC 报价(浮动许可证)
索取 SV25HNL-SVPC 报价(节点锁定许可证)




SVMH:适用于 RSA7100B:通用调制分析,适用于采集带宽小于或等于 1 GHz 的分析仪



1 下载 SignalVu-PC 软件
2 启用 SVMH 30 天试用
3 索取 SVMHFL-SVPC 报价(浮动许可证)
索取 SVMHNL-SVPC 报价(节点锁定许可证)



SVPH:适用于 RSA7100B:脉冲分析,适用于采集带宽小于或等于 1 GHz 的分析仪



1 下载 SignalVu-PC 软件
2 启用 SVPH 30 天试用
3 索取 SVPHFL-SVPC 报价(浮动许可证)
索取 SVPHNL-SVPC 报价(节点锁定许可证)




TRIG:适用于 RSA7100B:高级触发,适用于采集带宽小于或等于 1 GHz 的分析仪



1 下载 SignalVu-PC 软件
2 启用 TRIG 30 天试用
3 索取 TRIGFL-SVPC 报价(浮动许可证)
索取 TRIGNL-SVPC 报价(节点锁定许可证)




SV31:蓝牙 5 测量(要求应用 SV27)



Bluetooth 5 测量频谱分析仪软件



  • 根据蓝牙 SIG 规范对蓝牙 5 变体进行物理层射频测量
  • 频率偏差、偏置和漂移等信号质量测量
  • 通过数据包的包头字段解码进行系统电平调试
1 下载 SignalVu-PC 软件
2 支持 SV31NL-SVPC 30 天试用
3 索取 SV31FL-SVPC 报价(浮动许可证)
索取 SV31NL-SVPC 报价(节点锁定许可证)




SVQP:CISPR 检波器



CISPR 检测器频谱分析仪软件



  • EMI/EMC 辐射(放射/传导辐射)预一致性和调试
  • 根据 CISPR16 进行峰值、准峰值、平均检测
  • 适用于频谱(调试)和杂散信号(预一致性)
1 下载 SignalVu-PC 软件
2 支持 SVQPNL-SVPC 30 天试用
3 索取 SVQPFL-SVPC 报价(浮动许可证)
索取 SVQPNL-SVPC 报价(节点锁定许可证)

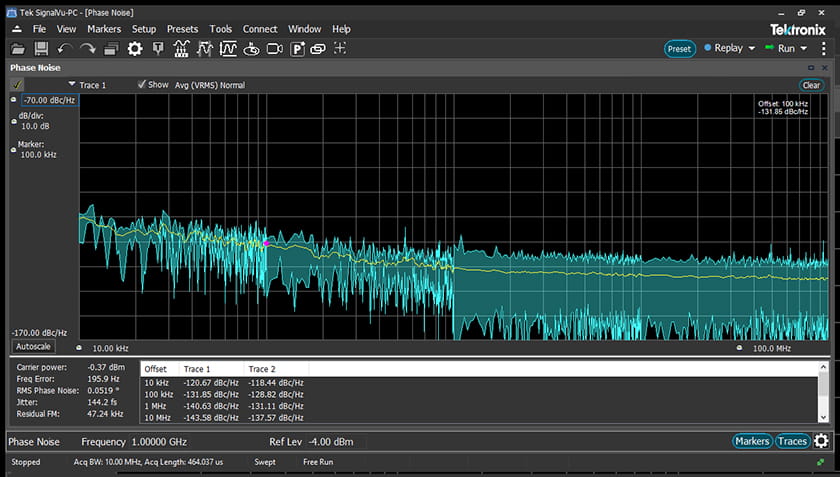

PHASxx-SVPC:对于 RSA7100B:相位噪声/抖动测量



自动相位噪声或抖动测量



  • 自动相位噪声或抖动测量
  • 锁相信号快速检查
  • 10 Hz 至 1 GHz 频率偏置范围
1 下载 SignalVu-PC 软件
2 启用 PHASNL-SVPC 30 天试用
3 索取 PHASFL-SVPC 报价(浮动许可证)
索取 PHASNL-SVPC 报价(节点锁定许可证)

适用于多台仪器的频谱分析仪软件

SignalVu-PC 频谱分析仪软件使用的功能集和用户界面与 RSA5000、SPECMON 和 RSA6000 实时频谱分析仪和信号分析仪中的相同。此外,SignalVu-PC 的功能集和用户界面与 MSO/DPO5000、DPO7000、MSO/DPO70000 和 DPO70000SX 系列示波器中可用的 SignalVu 选项相同。

仪器系列 仪器类型 连接和使用 软件许可证 最大采集带宽
RSA306、RSA306BRSA500RSA600 USB 实时信号分析仪 (RSA) USB 3.0 连接到安装了 SignalVu-PC 的 Windows PC 上。 免费 40 MHz
RSA5100B 高性能实时信号分析仪 (RTSA) SignalVu 直接在 RTSA 操作系统上运行 免费 165 MHz
RSA7100B 高性能实时信号分析仪 (RTSA) 前面板上有 2 个 PCIe USB 3.0 连接到安装了 SignalVU-PC 的高速 RAID 控制器上 免费 800 MHz
MDO4000B/C 混合域示波器 (MDO) USB 2.0 连接到安装了 SignalVu-PC 的 PC 上 需要 Connect(CON 或 SV2C) 1 GHz
5 系列 MSO6 系列 MSO 触摸屏混合信号示波器 (MSO) SignalVU-PC 直接在 MSO5/6 系列操作系统上运行(需要选件 5/6-Win)或通过 USB2.0 连接到安装了 SignalVu-PC 的单独 Windows PC 上运行 需要 Connect(CON 或 SV2C)和选件SV-RFVT、选件 5/6-Win 才能在示波器操作系统上运行 2 GHz
MSO/DPO70000SX/DX
MSO/DPO70KC
MSO/DPO5000
DPO7000
高性能数字示波器、混合信号示波器和混合域示波器 SignalVu 直接在高性能示波器操作系统上运行 需要在示波器上运行选件 SVE 70 GHz
