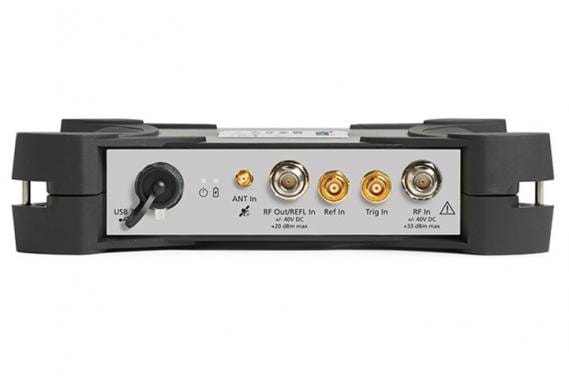

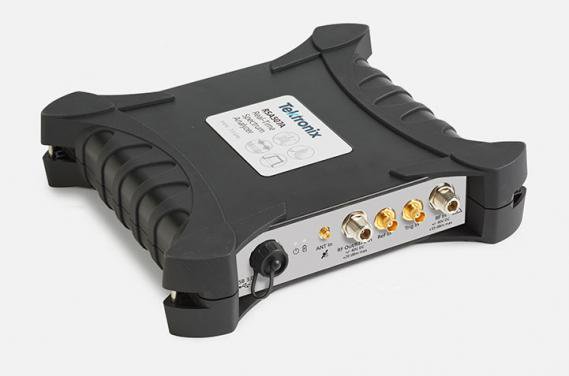

RSA500 系列实时频谱分析仪
使用加固型便携式 USB 实时频谱分析仪（包含用于执行常见现场任务的各种功能）查找所需信号并采取必要措施来解决问题。
特点：
- RSA500 频谱分析仪采用坚固的便携式外形，具有高级频谱分析功能，可实现精确的实时测量。
- 快速捕获 9 kHz 至 18.0 GHz 范围內 VLF 到 Ku 频段的信号，支持 40 MHz 带宽捕获。
基本价格
US $10,300
+
最大频率范围
9 kHz 至 18 GHz
捕获带宽
40 MHz
动态范围
-160 dBm 到 +20 dBm
性能毫不受影响。
RSA500 系列的性能能够媲美市场上传统中档的频谱分析仪。与其他频谱分析仪相比，通过实时扫描和快 4 倍的扫描速度，您不会错过任何所需信号，并能够更快地查看和完成任务。即使面对艰难的挑战，性能也丝毫不受影响。
RSA500A 系列与 Keysight FieldFox 的对比
强大且直观。 测量洞见于你的指尖。
RSA500 由全系列泰克实时频谱分析仪采用的同款软件 — SignalVu® 软件 提供技术支持。提供无限的先进测试与分析功能，您可以保存、自定义并与您的同事分享。提供 26 个附加包，涵盖通用调制分析、脉冲信号分析、蓝牙 5 和商业无线信号分析功能。
节省您在现场的时间
RSA500 凭借内置的 RF 组件测试跟踪发生器和 GPS 对信号重新定位和绘制，令现场测试无比简单。用于矢量信号分析、脉冲测量、 EMI/EMC 预一致性测试 、RADHAZ 检测等的应用，优化软件选项使信号分析变得轻而易举。
通过专有 DPX® 技术发现更多。
通过 RSA 系列的强大实时架构发现困难、难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。
意外发生。 确保您受到保护。
拥有一个提供意外损坏保护的计划。是的，其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。使用我们的“全面呵护计划”降低意外维修或更换成本。观看视频或单击下方了解详情。
| 型号 | 频率范围 | 实时带宽 | 100% POI 的最短事件时长 | Weight | SFDR（典型值） | 报价 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $10,300 | 配置和报价 |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $16,800 | 配置和报价 |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $27,200 | 配置和报价 |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $31,900 | 配置和报价 |

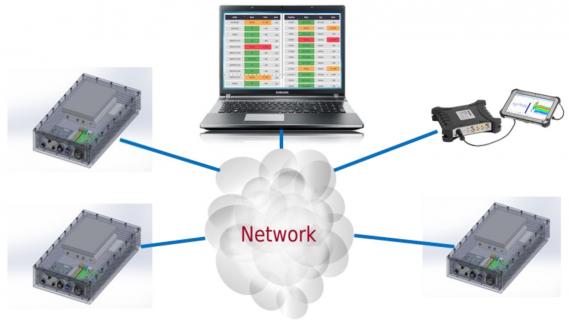

RF 传感
对于军事和政府人员来说，在拥挤的频谱中感测重要的有用信号 (SOI) 变得更具挑战性。随着频谱密度的增加，在任何给定时间了解所处环境情况已经变得越来越复杂。通过 RSA500 执行的 RF 监测提供现场的实时感知状态，以便快速识别和监控频谱违规，例如未经授权的传输、LPI 威胁、危险能量或辐射控制条件。

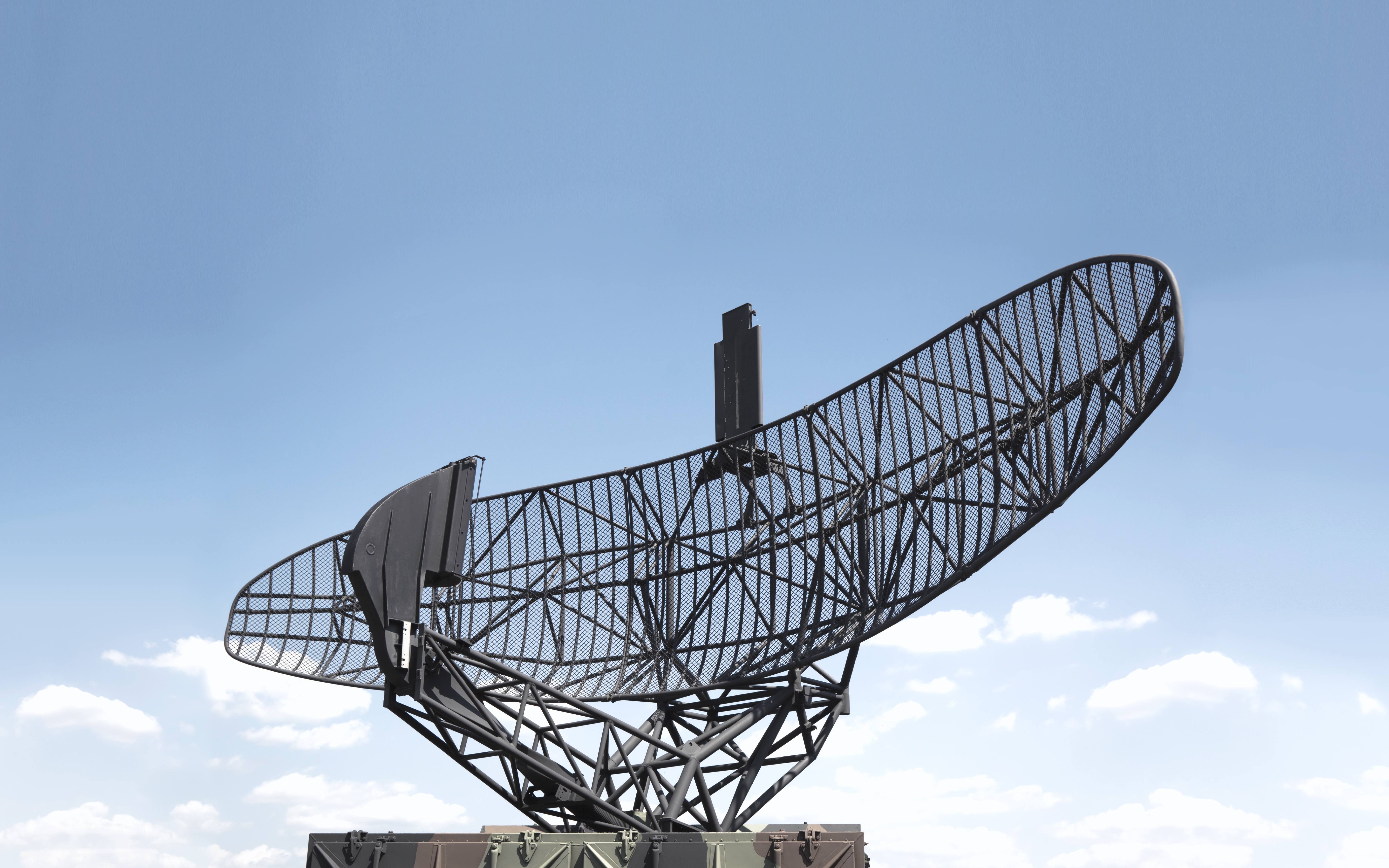

雷达
雷达技术的进步已促进从防御系统到车辆自动驾驶等各种移动应用中。随着这些应用在宽频谱范围内的运行，必须拥有能够快速准确识别干扰和噪声源的频谱分析解决方案。泰克 RSA500 系列提供用于分析 UHF 到 Ku 频段的雷达信号的优异性能。RSA500 外形紧凑，是适用于现场或实验室等一系列场合的理想选择。
电子战
电子战 (EW) 领域的进步放大了当今战场上的运作方式。高端电子产品的激增和商业技术的发展为对手提供了前所未有的功能。泰克实时频谱分析仪提供对电磁频谱所发出信号的实时可靠的可视性，以提供信号情报 (SIGINT) 并在发生潜在威胁之前识别它们。

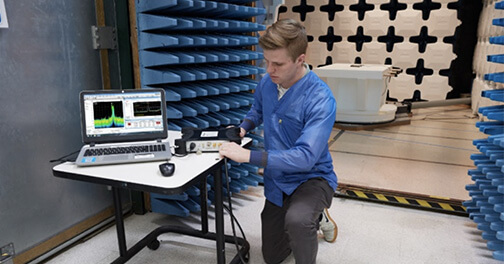

EMI/EMC 预一致性测试
使用我们的实时频谱分析仪，在您的实验室中执行预一致性测试，从而节省成本和宝贵时间。您可以利用免费版本的 SignalVu-PC 进行峰值检测。购买附加选件 EMCVu ，您还可以通过准峰值和平均检测获得更为精确的结果。
| 型号 | 频率范围 | 实时带宽 | 100% POI 的最短事件时长 | Weight | SFDR（典型值） | 报价 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $10,300 | 配置和报价 |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $16,800 | 配置和报价 |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $27,200 | 配置和报价 |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $31,900 | 配置和报价 |
| Tektronix
RSA500 | Keysight
N99xxA | R&S
FSH/FPH | Anritsu
Spectrum Master | Tektronix
RSA306B | |
|---|---|---|---|---|---|
| 最大频率范围 | 9 kHz 至 18 GHz | N9915A：100 kHz 到 9 GHz
（其他型号的最大频率为 50 GHz） | FSH：9 kHz 到 20 GHz FPH：5 kHz 到 5 GHz | 9 kHz 到 43 GHz | 9 kHz - 6.2 GHz |
| 捕获带宽 | 40 MHz | 10 MHz | 20 MHz | 15 MHz | 40 MHz |
| 动态范围
（DANL 到最大输入） | -161 dBm 到 +33 dBm | -153 dBm 到 +27 dBm | -163 dBm 到 +30 dBm | -164 dBm 到 +33 dBm | -160 dBm 到 +23 dBm |
| 相噪（1 GHz CF，10 kHz 偏置） | -94 dBc/Hz | -106 dBc/Hz | 30 kHz 偏置下 -105 dBc/Hz | -108 dBc/Hz | -84 dBc/Hz |
| 实时性能 | 是 | 是 | 否 | 否 | 是 |
| 查找低电平信号的扫描时间 (-120 dBm) | 9 秒（1 kHz RBW，7.5 GHz 扫描） | 11.4 分钟（1 kHz RBW，7.5 GHz 扫描） | FSH：36 秒（1 kHz RBW，7.5 GHz 扫描） | 3 分钟（1 kHz RBW，6 GHz 扫描，快速模式）>1 小时（1 kHz RBW，7.5 GHz 扫描，性能模式） | 9 秒（1 kHz RBW，7.5 GHz 扫描） |
| 电缆/天线测试：VSWR、DTF、回波损耗测量 | 是，最高 18 GHz | 是 | 是 | 是，最高 20 GHz | 否 |
| 宽带矢量信号分析功能 | 是 - 40 MHz | 否 | FSH：否 - 10 MHz FPH：否 | 否 | 是 - 40 MHz |
| 信号捕获和回放 | 频谱、频谱图和 IQ 信号，便于全面分析 | 仅限频谱和频谱图 | 仅限频谱和频谱图 | 仅限频谱和频谱图 | 频谱、频谱图和 IQ 信号，便于全面分析 |
| 耐震 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 |
| 电池寿命 | 5 小时 - 仪器最长 8 小时 – Toughpad | 3.5 小时 | FSH：4 小时 FPH：8 小时 | 3 小时 | USB 3.0 |
| 重量 | 1.1 千克；2.4 磅 – Toughpad 3.2 千克；7 磅 – 仪器 | N9952A：3.2 千克；7.1 磅 N9918A：3.0 千克；6.6 磅 | FFSH：3 千克；6.6 磅 FPH：2.5 千克；5.5 磅 | 3.7 千克；8.5 磅 | 1.1 千克；2.4 磅 – Toughpad 0.73 千克；1.3 磅 – 仪器 |
| 尺寸 | 2.65" x 11.78" x 10.68" | 292 x 188 x 72 mm (11.5 in x 7.4 in x 2.8 in | 7.6 in × 11.8 in × 2.7 in (5.7 in) | 315 mm x 211 mm x 77 mm，(12.4 in x 8.3 in x 3.0 in) | 1.2" x 7.5" x 5" |
SignalVu-PC 软件为 RSA500A 带来了台式和现场功能
与 RSA500A 配合工作的是一款功能强大的软件 — SignalVu-PC ，这是泰克信号分析仪性能的基础。该软件控制频谱分析仪采集并连续更新测量显示。
基本版随产品免费附带；请添加选项以便配置供您使用的软件。
特点
- 免费的基本版提供 17 种信号分析和实时频谱分析测量
- 超过 26 种高级测量的付费附加选项，包括 WLAN 测试、P25 一致性测试、脉冲分析、调制分析等

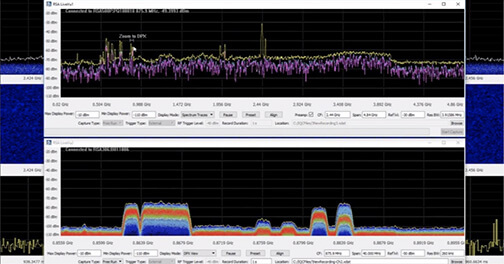

用于实时频谱分析仪的 DataVu-PC 记录分析软件
与泰克的所有基于 USB 和 PCIe 的频谱分析仪的信号记录功能相结合， DataVu-PC 可以将监视的小时数转换为快速采集后搜索任务、标记任务和测量任务。分析您的结果，而无需增加切换其他专用软件步骤。
特点
- 基于信号幅度特性进行搜索，标记所发生的每个事件以供以后检查
- 通过 eMarker 应用程序执行无限数量的标量脉冲测量，并以脉冲描述符 Word 格式导出结果，以便集成到其他工作流程中。
- 将结果导出到来自 DataVu-PC 中的高级分析包（如 SignalVu-PC），而无需任何其他转换软件。
- 使用两台 Tektronix 实时频谱分析仪，同时扫描或记录最多两个独立频率并进行频宽扫描。可以使用一台仪器检测宽频带信号，使用第二台仪器剥离感兴趣的信号并进行记录，以供日后分析。
DataVu-PC 有三个带宽选项，使其成为分析所有泰克频谱分析仪的大型文件的优惠方式。

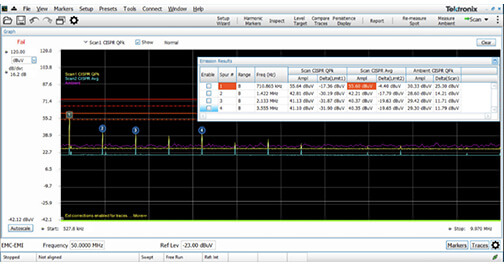

使用 EMCVu 执行 EMC 预一致性测试。
EMCVu 是一款一体化软件解决方案，适用于在您自己的 PC 上运行的 EMI/EMC 预一致性测试和故障排除 。这为您提供了一种简单、快速、准确并且经济实惠的方法，用于确定您的产品设计是否已准备好提交给测试机构进行 EMI/EMC 辐射一致性测试。这通过以下功能来实现：针对多个标准的按钮支持，自动多测量/多格式报告，环境噪声校准和比较，谐波标记和使用峰值检测器进行的更快速扫描，以及针对准峰值和平均检测器故障的点测量。
基本版随产品免费附带；请添加选项以便配置供您使用的软件。
为RF应用订制的选配应用
可提供用于 P25、蓝牙、LTE、地图绘制、记录文件回放、WLAN、稳定时间、音频、调制、脉冲和 OFDM 分析的应用优化软件。可以使用 SignalVu-PC 分析软件直接观察宽带卫星和点到点微波链路。简便地自动实现自动时间测量 (SVT)。用户可以选择测量带宽、容限频段、参考频率（自动或手动），并可以为通过/失败测试最多设置 3 个容限频段。稳定时间可以外部或内部触发作为参考点，也可以从上次稳定频率或相位开始计算。

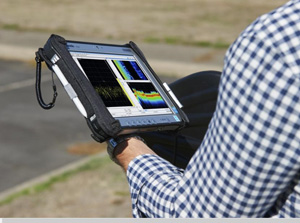

泰克不但单独提供 Panasonic G2 平板电脑，还提供 Panasonic G2 平板电脑作为 RSA500A 的选配件。
在从泰克购买时，G2 预装了 SignalVu-PC 软件，包括自定义编程显示设置和前面板按钮，优化了 SignalVu-PC 体验。 此外，泰克已经测试 G2，确保这一配置满足所有 USB 频谱分析仪规定的实时性能。
跟踪发生器
用于维护、故障排除、干扰搜寻的单一解决方案。 出厂校准可最大限度减少测量设置时间和错误。
| 部件号 | 说明 |
|---|---|
| OPT 04 | 跟踪发生器：
10 MHz 至 3 GHz（RSA503A）
10 MHz 至 7.5 GHz（RSA507A、RSA513A、RSA518A） |

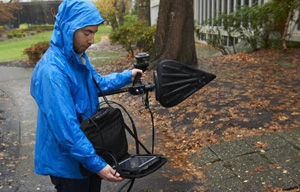

泰克推荐 Alaris DF-A0047 智能天线，其内置 USB 罗盘 ，支持寻向和干扰搜寻应用。
- 频率范围：20 MHz – 8.5 GHz
- 9 kHz-20 MHz 扩展（0.3 米环路天线）
- 单手操作时触发控制具有以下功能：
- 预放开/关
- 波段开关
- 使用 SignalVu-PC 及 MAP 选项按下测量
- 标准扶手延伸装置，在长时间搜寻干扰操作中非常舒适
天线
| 部件号 | 说明 |
|---|---|
| 119-6609-xx | 鞭状天线，BNC，宽带未调谐，灵敏度中心约为 136 MHz，带通 5-1080 MHz。 长 9 英寸。 |
| DF-A0047 | 定向天线，20-8500 MHz，带有电子罗盘和预放大器 |
| DF-A0047-01 | DF-A0047 定向天线频率范围扩展装置，9 kHz-20 MHz |
| DF-A0047-C1 | DF-A0047 天线和 DF-A0047-01 扩展装置 |
| 016-2107-00 | DF-A0047 和 DF-A0047-01 运送箱 |
| 119-6594-00 | Yagi 天线， 825-896 MHz
前向增益（在半波偶极上）：10 dB |
| 119-6595-00 | Yagi 天线，895-960 MHz
前向增益（在半波偶极上）：10 dB |
| 119-6596-00 | Yagi 天线，1710-1880 MHz
前向增益（在半波偶极上）：10.2 dB |
| 119-6596-00 | Yagi 天线，1850-1990 MHz
前向增益（在半波偶极上）：9.3 dB |
校准套件和稳定相位电缆
进行 VSWR、回波损耗、故障测距和电缆损耗测量时，这些校准套件和稳定相位电缆可与跟踪发生器和 SV60xx-SVPC 搭配使用。
| 部件号 | 说明 |
|---|---|
| CALOSLNM | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（针式），50 欧姆 |
| CALOSLNF | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（孔式），50 欧姆 |
| CALOSL716M | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（针式） |
| CALOSL716F | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（孔式） |
| CALSOLTNF | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，9 GHz |
| CALSOLTNM | 校准套件，四合一，N 型（针式）短路，开路，负载，直传，9 GHz |
| CALSOLT35F | 校准套件，四合一 3.5mm（孔式）短路，开路，负载，直传，13 GHz |
| CALSOLT35M | 校准套件，四合一 3.5mm（针式）短路，开路，负载，直传，13 GHz |
| CALSOLT716F | 校准套件, 4合1 7/16（孔式）短路，开路，负载，直传，6 GHz |
| CALSOLT716M | 校准套件, 4合1 7/16 (针式)短路, 开路, 负载, 直传, 6 GHz |
| CALSOLTNF-75 | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，75 欧姆，3 GHz |
| CALSOLTNM-75 | 校准套件，四合一，N 型（针式），短路，开路，负载，直传，75 欧姆，3 GHz |
| 012-1768-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），60 厘米 |
| 012-1765-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），60 厘米 |
| 012-1767-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），3.28 英尺或 1 米 |
| 012-1766-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），3.28 英尺或 1 米 |
| 012-1746-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），5 英尺或 1.5 米 |
| 012-1745-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），5 英尺或 1.5 米 |
| 012-1747-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），60 厘米 |
| 012-1752-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），60 厘米 |
| 012-1750-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），3.28 英尺或 1 米 |
| 012-1748-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），3.28 英尺或 1 米 |
| 012-1751-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），5 英尺或 1.5 米 |
| 012-1749-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），5 英尺或 1.5 米 |
| 012-1753-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），60 厘米 |
| 012-1758-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），60 厘米 |
| 012-1756-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），3.28 英尺或 1 米 |
| 012-1754-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），3.28 英尺或 1 米 |
| 012-1757-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），5 英尺或 1.5 米 |
| 012-1755-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），5 英尺或 1.5 米 |
| 012-1762-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），60 厘米 |
| 012-1761-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），60 厘米 |
| 012-1763-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），3.28 英尺或 1 米 |
| 012-1759-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），3.28 英尺或 1 米 |
| 012-1764-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），5 英尺或 1.5 米 |
| 012-1760-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），5 英尺或 1.5 米 |
| 012-1772-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），60 厘米 |
| 012-1769-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），60 厘米 |
| 012-1773-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），3.28 英尺或 1 米 |
| 012-1770-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），3.28 英尺或 1 米 |
| 012-1774-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），5 英尺或 1.5 米 |
| 012-1771-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），5 英尺或 1.5 米 |
射频配件
我们拥有各种射频附件，可提供便捷的一站式购物服务。 下面列出了射频电缆、适配器、衰减器、滤波器和其他附件。
| 部件号 | 说明 |
|---|---|
| 013-0410-00 | 适配器，同轴电缆，50 欧姆 N 型（孔式）到 N 型（孔式） |
| 013-0411-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 型（孔式） |
| 013-0412-00 | 适配器，同轴电缆，50 欧姆，N 型（针式）到 N 型（针式） |
| 013-0402-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 7/16 型（针式） |
| 013-0404-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 7/16 型（孔式） |
| 013-0403-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（针式） |
| 013-0405-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（孔式） |
| 013-0406-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（孔式） |
| 013-0407-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（针式） |
| 013-0408-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（孔式） |
| 013-0409-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（针式） |
| 012-1738-00 | 电缆组件；同轴，RFD，50 欧姆，40 英寸，两端都是 N 型，针式 |
| 013-0422-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（孔式）75 欧姆 |
| 013-0413-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（针式）75 欧姆 |
| 013-0415-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（针式）75 欧姆 |
| 015-0787-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（孔式）75 欧姆 |
| 015-0788-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 N 型（孔式）75 欧姆 |
| 119-7246-xx | 通用前置放大器，824 - 2500 MHz，N 型（孔式）连接器 |
| 119-7426-xx | 通用前置放大器，2400 - 6200 MHz，N 型（孔式）连接器 |
| 011-0227-00 | Bias-T，N 型（针式）RF，N 型（孔式）RF+DC，BNC（孔式）偏置，1W，0.5A，2.5 MHz-6 GHz |
| 011-0222-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（孔式）到 N 型（孔式） |
| 011-0223-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（孔式） |
| 011-0224-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（针式） |
| 011-0228-00 | 衰减器，固定，3 dB，2 W，DC-18 GHz，N 型（针式）到 N 型（孔式） |
| 011-0225-00 | 衰减器，固定，40 dB，100 W，DC-3 GHz，N 型（针式）到 N 型（孔式） |
| 011-0226-00 | 衰减器，固定，40 dB，50 W，DC-8.5 GHz，N 型（针式）到 N 型（孔式） |
| 119-8733-00 | 天线，有源，GPS GLONASS |
| 119-8734-00 | 天线，有源，GPS，北斗 |
