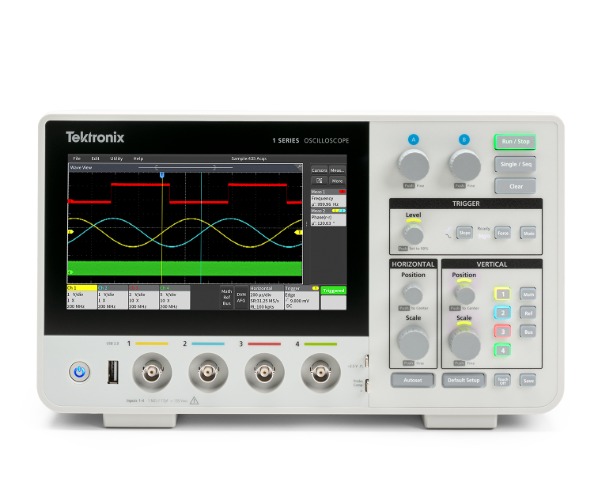

1 系列 DPO 数字荧光示波器
1 系列 DPO 将所有必备功能集于时尚的外形设计中，并配备直观的触控用户界面，带来所有泰克示波器一贯熟悉的体验。借助泰克生态系统，更快地学习、更智能地测量、快速分享数据和屏幕截图，并从每次测量中获得更多价值。
高达 200 MHz
10 M 点
2 或 4
12 位
以小身材，至大天地。
必备功能一应俱全，且远不止于此
一台紧凑型仪器即可满足您所需的全部功能。工作台上就是一间真正的实验室：内置模拟通道、AFG、频率响应分析仪（波特图）、协议分析仪、DVM和计数器。凭借1年标准保修（可选最长5年的延保服务）和泰克值得信赖的创新技术，1 系列DPO以紧凑的机身集精准性、易用性和连接能力于一身。
轻松学习，更快上手
借助直观易用的高分辨率触摸屏和内置分析工具，工作更高效，复杂测量也更简单。
- 屏幕光标和注释
- 20多项自动测量
- 协议解码 (I²C、SPI、UART)
- 便捷访问统计数据
- 可选的 S 模型波特图
获得 泰克 优势
借助泰克生态系统，让每次测量都发挥更大价值。
- 用于外部交互的 Python 驱动程序
- 通过 eScope 进行远程访问
- 技术资源与支持
- 选配 TekScope-PC，可在 PC 上查看和分析采集的数据
主要规格概述
模拟通道
2 或 4
带宽
50 MHz、70 MHz、100 MHz、200 MHz
采样率
高达 1.25 GS/s
记录长度
每个通道 10 M 个采样点
垂直分辨率
12 位
输入
1 MΩ ± 0.02 MΩ
触发类型
边沿、脉冲宽度、欠幅脉冲、超时、上升/下降、串行总线
分析
幅度/时间、基础和高级数学、FFT、限值测试、波特图（S 型号可用）
协议解码
I2C、SPI 和 UART
数字电压表/计数器
5位/6位
AFG（S 型号可用）
14位、25 MHz、1通道、带调制的基本波形
显示器
7 英寸电容式触摸屏
为您的示波器选配配件
让您的工作更轻松的可选配件。
- 软提包
- 硬质便携箱
- 机架安装套件
选择 1 系列 DPO 型号以获取报价
| 型号 | 模拟带宽 | 模拟通道 | 函数发生器输出 | 报价 | 配置和报价 |
|---|---|---|---|---|---|
| DPO1102OL | 100 MHz | 2 | N/A | US $840 | 配置和报价 |
| DPO1102 | 100 MHz | 2 | N/A | US $840 | 配置和报价 |
| DPO1202 | 200 MHz | 2 | N/A | US $990 | 配置和报价 |
| DPO1202OL | 100 MHz | 2 | N/A | US $990 | 配置和报价 |
| DPO1104 | 100 MHz | 4 | N/A | US $1,000 | 配置和报价 |
| DPO1104OL | 100 MHz | 2 | N/A | US $1,000 | 配置和报价 |
| DPO1204 | 200 MHz | 4 | N/A | US $1,250 | 配置和报价 |
| DPO1204OL | 100 MHz | 2 | N/A | US $1,250 | 配置和报价 |
选择 1 系列 DPO 型号以获取报价
| 型号 | 模拟带宽 | 模拟通道 | 函数发生器输出 | 报价 | 配置和报价 |
|---|---|---|---|---|---|
| DPO1102 | 100 MHz | 2 | N/A | US $840 | 配置和报价 |
| DPO1102OL | 100 MHz | 2 | N/A | US $840 | 配置和报价 |
| DPO1104 | 100 MHz | 4 | N/A | US $1,000 | 配置和报价 |
| DPO1104OL | 100 MHz | 2 | N/A | US $1,000 | 配置和报价 |
| DPO1202 | 200 MHz | 2 | N/A | US $990 | 配置和报价 |
| DPO1202OL | 100 MHz | 2 | N/A | US $990 | 配置和报价 |
| DPO1204 | 200 MHz | 4 | N/A | US $1,250 | 配置和报价 |
| DPO1204OL | 100 MHz | 2 | N/A | US $1,250 | 配置和报价 |
产品对比
| 泰克 DPO1 | KS DSOX1000 | R&S RTC1000 | |
|---|---|---|---|
| 模拟通道 | 2 or 4 | 2 or 4 | 2 |
| 最大带宽 | 200 MHz | 200 MHz | 300 MHz |
| 采样率 | 1.25 GS/s | 1 GS/s | 2 GS/s |
| 记录长度 | 10 Mpoints | 1 Mpoints | 2 Mpoints |
| 垂直分辨率 | 12 bits | 8 bits | 8 bits |
| 分析 | Amplitude / Time Measurements, Basic & Advanced Math, FFT, Bode Plot, Limit Mask Testing | Amplitude / Time Measurements, Basic Math, FFT, Bode Plot, Mask Testing | Amplitude / Time Measurements, Basic Math, FFT, Mask Testing |
| 协议解码器 | I2C, SPI, UART | I2C, SPI, UART, CAN, LIN | I2C, SPI, CAN/LIN |
| DVM计数器 | Yes | Yes | Yes |
| AFG 选项 | 25 MHz | 25 MHz | 20 MHz |
| 保修 | 1 Year | 3 Year | 3 Year |
| 配置和报价 |
学习、嵌入式设计，以及全球各地工程师的理想之选
教学型示波器
1 系列 DPO 专为易用性和基本测量而设计，为学习实验室提供了一款经济实惠的工具，帮助学生为实际工程实践做好准备。1 系列 DPO 采用与我们的先进示波器相同的现代用户界面，其测量功能让学生能够通过动手实践探索当前的应用。
- 内置辅助系统
- 关闭自动设置和游标，以帮助巩固测量基本技能
- 专家支持、实验室教程
- 包含1年保修服务，另可选择延长保障，最长可达5年，让您更加安心
嵌入式设计的精密工具
嵌入式设计人员依靠精确的信号观测来高效地开发和调试系统，而 1 系列 DPO 正能帮助他们实现这一目标。
- 高分辨率触摸屏，具备 12 位垂直分辨率，可清晰查看信号
- 直观的用户界面，配有屏幕光标，帮助您快速找到感兴趣的区域
- 串行协议，包括 I2C、SPI 和 UART，以实现更快速的分析并获得洞察
用于增强您的 1 系列 DPO 的软件
可选探头和附件
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P2220 | 无源探头：200 MHz，1X/10X，BNC | 配置和报价 |
| 查看产品技术资料 | P2221 | 无源探头：200 MHz，1X/10X，BNC | 配置和报价 |
| 查看产品技术资料 | P6139B | 无源探头：500 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0100 | 无源探头：100 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0101 | 无源探头：100 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0200 | 无源探头：200 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0201 | 无源探头：200 MHz，10X，BNC | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | A622 | 电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC | 配置和报价 |
| 查看产品技术资料 | CT1 | 电流 XMFR；1GHZ 12A 带探头 - 一致性声明 | 配置和报价 |
| 查看产品技术资料 | CT2 | 电流 XMFR；200MHZ 36A 带探头 - 本产品包含一致性声明 | 配置和报价 |
| 查看产品技术资料 | CT6 | CT6 探头；电流探头，高频/小体积 - 可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | P6022 | 电流探头：120 MHz，1 mA 至 3 A，AC，BNC | 配置和报价 |
| 查看产品技术资料 | TCP2020 | 电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TCP305A | 探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP312A | 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP404XL | 探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCPA300 | 电流探头：100 MHz，放大器（需要探头） | 配置和报价 |
| 查看产品技术资料 | TCPA400 | 电流探头：50 MHz，放大器（需要探头） | 配置和报价 |
| 查看产品技术资料 | TRCP0300 | 电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TRCP0600 | 电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TRCP3000 | 电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P5100A | 高压探头：500 MHz，100X，2.5 kV，单端，BNC | 配置和报价 |
| 查看产品技术资料 | P5122 | 高压探头：200 MHz，100X，1 kVRMS CAT II，单端，BNC，安全控制 | 配置和报价 |
| 查看产品技术资料 | P6015A | 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P5200A | 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC | 配置和报价 |
| Datasheet / Manual | 附件 | 描述 |
|---|---|---|
| 1-DB | Demonstration Board with USB Cable | |
| 1-HC | Hard carrying case for use with the 1 Series Oscilloscope | |
| 1-RK | Rackmout kit for 1 Series Oscilloscope | |
| 1-SC | Soft carrying case for use with 1 Series Oscilloscope |
泰克提供一系列随仪器一起购买的校准和保修延长计划，让用户在多年内能够获得有保障且始终良好的性能。优点包括：
- OEM 质量维护
- 维修中心服务优先权
- 一系列意外防护、借用计划和其他计划
- 广泛的校准服务级别和选项
马上购买，避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息，请向您的销售代表咨询。
保护您的投资，保障设备正常运行
| 服务计划特点 |
全面保护 （选件T3、T5） |
泰克保障 （选件 R3、R5） |
|---|---|---|
| 工厂保修延期 | ||
| 制造商缺陷保护 | ||
| 维修附带免费出厂认证校准（如有必要） | ||
| 所在国家/地区内免费发货 | ||
| 维修中心服务优先权 | ||
| 保修范围涵盖用户引起的电力过载 (EOS) 和静电放电 (ESD) 损坏 | ||
| 涵盖意外损坏 | ||
| 涵盖正常磨损 |
维持精度，获得升级，通过审计
| 校准 功能： |
Z540 校准1 |
ISO 17025 合规1 |
ISO 17025 认证 |
|---|---|---|---|
| 拥有校准证书和校准标签，可满足各种审核要求 | |||
| 固件更新（如果适用），以及安全性和可靠性更新² | |||
| OEM 测量程序² | |||
| 测试数据 | 可选 | ||
| 保留校准记录 | |||
| 溯源能力 | |||
| 不确定性分析 | |||
| 由 ISO/IEC 认证组织（带有认证标志）完成独立验证 |
| 产品/选项 |
描述 |
|---|---|
| 泰克服务选项C3 | 3 年校准服务。C3 规定在发货后 3 年内，用户可享受 2 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加两年校准服务。 |
| 泰克服务选项C5 | 5 年校准服务。C5 规定在发货后 5 年内，用户可享受 4 次校准活动。 包括相应的可溯源校准或功能检验，适用于推荐的校准。 包括首次校准外加四年校准服务。 |
1 在特定地区可能为 ISO 9001。
2 标配工厂认证服务。
存在某些限制，详情请参阅 计划条款 。
不止需要校准 1 系列？
泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。泰克在全球拥有 100 多个实验室，可胜任您信任的全球合作伙伴，以市场价格提供具有高度定制化的校准方案。提供现场服务、本地上门取件和送货以及其他服务选择。
常见问题解答 - 数字示波器
DPO和MSO示波器有什么区别？
DPO（数字荧光示波器）能够捕获并显示快速变化的信号，呈现丰富的波形细节和按强度分级显示的色彩，因此非常适合用于观察复杂的模拟信号变化。
MSO（混合信号示波器）将相同的模拟测量能力与数字通道相结合，使您能够在同一屏幕上查看并关联模拟信号和数字信号。 这使其在调试混合使用微控制器、传感器和电源电路的嵌入式系统时功能强大。
什么是嵌入式设计？
嵌入式设计是创建专用计算系统的过程，这些系统在更大型的电子设备中执行特定任务。 它将硬件（如微控制器、传感器和接口）与软件结合起来，由软件控制系统的实时运行方式。 嵌入式设计应用广泛，从消费电子产品到汽车和工业领域皆有涉及，帮助工程师构建高效、可靠且用途明确的系统，连接物理世界与数字世界。
示波器如何测量电流？
示波器通过显示已知电阻两端的压降来间接测量电流，例如电流分流电阻或电流探头两端的压降。探头会将电流转换为成比例的电压信号，供示波器显示为波形。并非所有示波器都能直接测量电流。您需要使用与示波器型号兼容的电流探头或外部分流器。
示波器可以测量什么？
示波器随时间测量并显示以波形形式呈现的电信号。它可以测量关键特性，例如：
- 电压（交流和直流）
- 时间和频率（周期、延迟、上升/下降时间）
- 电流（使用电流探头或分流电阻）
- 信号之间的相位差
- 噪声、失真，以及纹波
简而言之，示波器有助于直观呈现信号的行为，因此在电子电路的测试、故障排查和分析中不可或缺。
1 系列 DPO 有哪些替换用无源探头可供订购？
1 系列 DPO 原始包装随附 P2101 或 P2201 无源探头，这些特定型号无法单独购买。
作为替换选项，您可以订购以下兼容探头：
- TPP0101 – 10X 100MHz 无源探头
- TPP0201 – 10X 200MHz 无源探头
- P2220 或 P2221 – 1X/10X 200MHz 可切换无源探头
这些探头可提供与原配件相当的功能，建议作为原配件的替代品。
1 系列 DPO 包装盒内有什么？
- 每通道一只无源探头
- 校准认证
- 电源线
- 快速入门指南
- 安全手册
