DataVu-PC

在线阅读:

DataVu-PC 缩短了记录和搜索关心信号大数据库所需的时间。您可以使用两台 USB 仪器同时测量、控制和记录数据,然后搜索并测量脉冲和其他信号,最大限度地缩短捕获后分析使用的时间。

特性和优点
  • 可以使用所有泰克 USB 仪器简便地进行记录,支持最多两台仪器在独立频率和频宽同时运行,支持在 9.7 kHz ~ 40 MHz 带宽下记录数据
  • 可以控制仪器,显示频谱,支持的频宽可达仪器的最大频率范围,在很宽的频率范围上快速发现信号
  • 频率模板搜索功能根据用户自定义频谱特点查找事件
  • 脉冲分析功能在最多 2,000,000 个脉冲上计算起止时间、平均/峰值功率、脉冲持续时间、脉冲重复间隔 (PRI) 和起止频率
  • 脉冲分析结果可以保存为脉冲描述符字(PDW)格式,用于其他工具
  • 文件进度条一目了然地提供分析位置,并以可视方式显示标记事件
  • 为所有记录解决方案(RSA300/500/600/5000/7100 系列)提供分析功能,最大限度地缩短学习新工具是花费的时间
  • 按颜色分级的频谱密度显示功能将显示不常见的信号,缩短分析时间
  • 颜色分级光谱图显示功能可显示时间和频率的关系
  • 电源与时间显示提供流式传输的零跨度显示内容,用于详细的脉冲分析
  • FFT 重叠和速度控制功能优化了最高检测概率与分析时间
  • 用户可以设置的起止点滑尺节约了重复检查关心的信号的时间
  • 把关心的区域导出为 .XDAT、.SIQ 或 .TIQ 格式,以进一步分析
  • eMarkers 为最多 2,000,000 个用户自定义幅度事件提供了搜索、标记和保存功能
  • 分析来自任何来源的 .XDAT格式的文件,包括第三方记录解决方案
应用
  • 频谱管理
  • 搜寻干扰
  • 脉冲式信号分析
  • SIGINT 数据采集
  • EW 测试
  • RF 系统设计

DataVu-PC 分析节约时间,助您走向成功

与所有泰克频谱分析仪的信号记录功能相结合,DataVu-PC 可以把几小时的值守监测转换成采集后快速搜索、标记和测量任务。您可以根据信号幅度和频率特点搜索数据,标记事件发生的每个时点,以后再进行检查。可以使用脉冲应用在最多 2,000,000 个脉冲上进行脉冲测量,可以用 tab 分隔格式导出 PDWs,包括标题,并能够整合到其他工作流程中。

如果您需要执行深入调制、脉冲分析或基于标准的分析,DataVu-PC 可以把记录转换成 SignalVu-PC 文件格式 (.TIQ),可以把泰克 USB 频谱分析仪和 SignalVu-PC 所做的记录从 .R3F 格式转换成兼容 DataVu-PC 的格式。

有三种带宽选项,可以把 DataVu-PC 转换成经济的工具,分析所有泰克记录频谱分析仪生成的文件。

DataVu-PC 为 USB 频谱分析仪提供了异常灵活的 2 通道记录功能

DataVu-PC 提供了使用两台 RSA 记录功能,您可以同时在两个独立的频率和频宽上操作。可以使用一台仪器检测宽频宽信号,可以使用第二台仪器隔离关心的信号,记录数据,以后再进行分析。或者同时使用两台仪器进行记录。您可以记录 9.7 kHz ~ 40 MHz 的带宽。在较窄的带宽中记录会减少数据负荷,最大限度地减少磁盘空间和搜索时间。

DataVu-PC 应用许可

DVPC-SPAN 应用许可中包括的测量和功能

DataVu-PC 的 DVPC-SPAN 应用许可可以重播 XDAT、TIQ 和 SIQD 格式的记录文件。支持使用一台 RSA300/500/600 基于 USB 的仪器进行控制和记录。提供了三种视图,支持来自任何来源的记录,支持颜色等级辉度频谱、三维频谱图和功率相对于时间关系图。可以把 FFT 处理调节到重合度最高达 99%,保证不会漏掉任何信号;可以调节速度,最大限度地缩短播放时间。所有调节均可在文件播放期间进行,而不需重启分析。SPAN 应用许可中包括 RSA LiveVu 显示,可以使用一台 RSA300/500/600 进行控制和记录。

特性和功能,DVPC-SPAN 许可描述
DVPC-SPAN1000 应用许可 DataVu-PC 的基本功能,最高 1000 MHz 采集带宽
DVPC-SPAN200 应用许可 DataVu-PC 的基本功能,最高 200 MHz 采集带宽
DVPC-SPAN50 应用许可 DataVu-PC 的基本功能,最高 50 MHz 采集带宽
RSA LiveVu 中支持的仪器 RSA300/500/600 系列基于 USB 的仪器
RSA LiveVu 设置 中心频率范围: 使用的仪器的整个范围
频宽范围: 100 Hz 到使用的仪器的最大频宽
记录带宽: 9.965 kHz, 19.531 kHz, 39.062 kHz, 78.125 kHz, 156.25 kHz, 312.5 kHz, 625 kHz, 1.25 MHz, 2.5 MHz, 5 MHz, 10 MHz, 20 MHz, 40 MHz
基准电平范围: -130 dBm ~ 40 dBm, 1 dB 步长
解析带宽范围: 10 Hz ~ 8 MHz 捕获类型: 自由运行, 已触发
触发类型: 外部, RF 功率触发
记录持续时间: 0.1 秒到最大磁盘空间
播放支持的文件类型 .XDAT、.SIQD 和 .TIQ
支持的文件转换 R3F 到 .SIQD 或 .TIQ
12 位 .XDAT 到 16 位 .XDAT (仅 DVPC-SPAN1000)
播放支持的所有文件类型
播放控制 把 FFT 跳过/重合度调节到 99% 重合
速度调节为每个图像 3 ~ 384 个 FFTs,加快播放速度
通用频谱设置 FFT 长度 - 256 ~ 16K,2的幂数
窗口功能 - (Gaussian, Blackman, Hamming, Hann, Welch, Bartlett, 矩形)
余辉频谱设置 衰落设置 – 信号在频谱视图中持续的时间长度(短、中、长、无穷大)
最大保持轨迹 – 在频谱视图中保持信号的最大高度
连续循环 – 连续播放给定的文件
功率轴 – 调节最大值和最小值 (± 200 dBm)
三维频谱图设置 功率轴 – 调节最大值和最小值 (± 200 dBm)
功率相对于时间关系显示 功率轴 – 调节最大值和最小值 (± 200 dBm)
进度条 显示文件播放进度
图形滑尺,调节播放的起止索引
只需点击鼠标,就可以跳到文件中任何位置
鼠标在所有条上滑动时提供时间值

DataVu-PC-datasheet

在上图中,我们使用 DataVu-PC 的 DVPC-SPAN1000 应用许可执行分析。这个信号是使用 SignalVu-PC® 记录的持续时间 10 us、800 MHz 带宽的线性调频信号。三维频谱图设置为在持续时间为 10 μs 的脉冲上 99% FFT 重合度。

DataVu-PC-datasheet

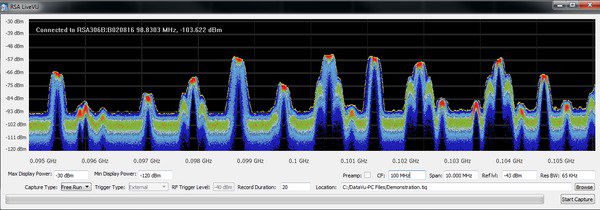

RSA LiveVu 支持使用泰克基于 USB 的频谱分析仪进行控制和记录。在上面的图示中,我们监测 FM 无线电频段中的 10 MHz 频宽。您可以设置频率、频宽、基准电平和前置放大器状态,另外只需按一个按钮,或在仪器收到内部触发或外部触发时创建 IQ 波形记录。提供了 9.7 kHz ~ 40 MHz 的记录带宽,大大减少记录的数据负载。SignalVu-PC 的 DVPC-SPAN 许可中包括使用一台仪器进行控制和记录功能。

DVPC-MREC 可以使用两台基于 USB 的频谱分析仪进行实时控制和记录

特点和功能 描述
DVPC-MREC 应用许可
(要求任何 DVPC-SPAN 许可和 DVPC-SMARK 许可
能够同时从两台泰克 RSA300/500/600 系列频谱分析仪运行和记录

DataVu-PC-datasheet

DataVu-PC-datasheet

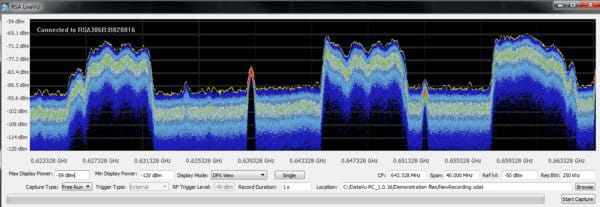

使用 DVPC-MREC 应用一次放两个位置,独立控制两台仪器。您可以使用这种功能,记录相距很远的发送/接收频段或任意两个关心区域。您可以把一台分析仪设置成搜索宽频宽(可达仪器的整个范围),然后让第二台分析仪调谐到全面扫描发现的关心区域。在上图中,第一台仪器运行 9 kHz-1 GHz 扫描,第二台仪器在 DPX 实时显示画面中显示了该扫描的 40 MHz 频宽。可以在任意一台仪器或同时在两台仪器上,以 9.7 kHz ~ 40 MHz 频宽记录数据。

使用应用许可 DVPC-SMARK 启用的测量

DVPC-SMARK 在 DataVu-PC 中启用智能标记,支持用户自定义幅度搜索和标记、频率模板搜索,并启用 Time Overview 显示。要求 DVPC-SPAN 应用许可。下表显示了这些功能。

特点和功能 描述
DVPC-SMARK 应用许可(要求任何 SPAN 应用许可) 能够在一个文件中搜索或标记的记号数量无上限
以 PDW 或 JavaScript Object Notation (JSON) 格式保存最多 2,000,000 个标记
在任何基本版 DataVu-PC 中增加 Power Threshold sSearch、eMarker View 和 Time Overview 功能
eMarker 功能 鼠标点击或在表格中手动添加标记
在每个标记上添加用户备注
进行增量标记测量
规定文件起止时间在任意两个标记之间
存储和调用以 PDW 格式保存的标记
从以前的分析中以 .xmark 或 .emark 格式加载现有的标记
删除各个标记或所有标记
eMarker Visualizations 以可视方式在进度条上显示所有标记
为多个文件提供嵌套标记显示,支持最多 2,000,000 个标记
查看 eMarker 列表显示中的所有标记
功率阈值搜索 功率阈值: 信号必须超过才能作为标记被发现的最低功率幅度
设置最小样点跌落: 忽略长度小于用户规定样点数的跌落
设置最短脉冲采样持续时间: 忽略长度小于用户规定样点数的脉冲
移动平均滤波器: 决定搜索中使用的滤波点数
频率模板搜索 频率模板搜索功能将标记记录的波形中超出用户自定义频率模板的每个事件。用户可以确定数百个频率点和幅度点,搜索功能可以根据屏幕上的波形自动绘制搜索模板
Time Overview 显示 Time Overview 在一个视图中显示整个记录。您可以放大关心的区域。放大的区域会设置频谱、三维频谱图和功率相对于时间关系画面中详细分析使用的起止点

DataVu-PC-datasheet

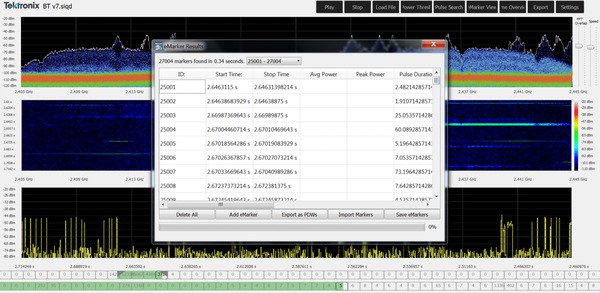

eMarkers 可以查找与所需标准匹配的所有可能标记,在一个文件中保存最多 2,000,000 个关心的点。在上图中,我们使用功率阈值搜索功能找到关心的信号,把它们放在emarker列表视图中。标记点在屏幕底部的绿进度条上还会显示为灰色竖线。可以显示最多三个嵌套进度条,在文件中提供更高的标记分辨率。可以使用标记点确定记录的重新分析点,可以迅速放大关心的信号,更深入地进行考察。

DataVu-PC-datasheet

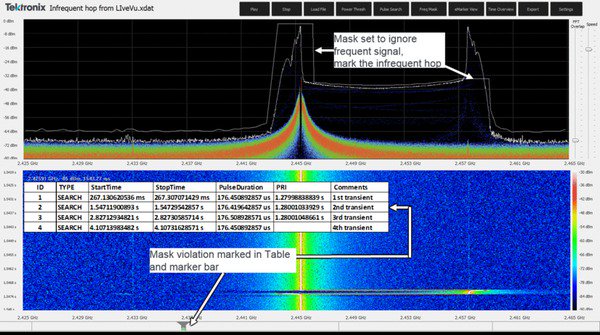

频率模板搜索功能可以根据幅度和频率特点,迅速查找比记录中主要信号低的频谱违规和信号。在上图中,我们只为关心的信号创建了一个模板(右图),标记将只放在文件中的偶发违规上。在搜索过程中会忽略与关心的信号左侧幅度相等的信号。搜索中找到四个违规,并显示在结果表中。您可以立即确定每个跳变的重复速率和持续时间,并在表格中标注每次违规的特点。屏幕底部的进度条在文件每个违规时点上都显示一个标记,三维频谱图设置成显示第二个违规。

DataVu-PC-datasheet

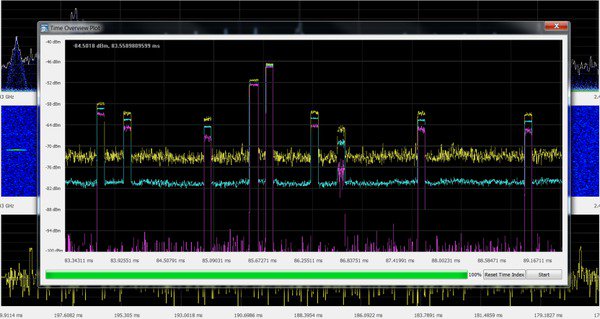

应用许可 SMARK 中的 Time Overview 显示功能在一个截图中提供了整个记录的 +peak (黄色)、-peak (紫色) 和平均值 (蓝色) 轨迹。您可以使用鼠标识别关心的区域,并使用时间记录的这个部分设置详细分析的起止点。通过这种方式,您可以简便地放大活动区域,迅速检查关心的区域。

使用应用许可 DVPC-PULSE 启用的测量

DVPC-PULSE 启用了搜索和标记测量。可以以 PDW 和 JSON 格式存储最多 200 万个脉冲,以后再进行分析。要求 DVPC-SPAN 和 DVPC-SMARK 应用许可。DVPC-PULSE 的功能和特点如下。

特点和功能 描述
DVPC-PULSE 应用许可(要求 DVPC-SPAN 和 DVPC-SMARK 许可) 增加脉冲测量
脉冲测量 起止时间、脉冲平均功率、峰值功率、脉冲持续时间、PRI、脉冲起止频率结果
把最多 2,000,000 个脉冲结果保存为 eMarkers,在列表中查看结果
以 .PDW 导出脉冲测量

DataVu-PC-datasheet

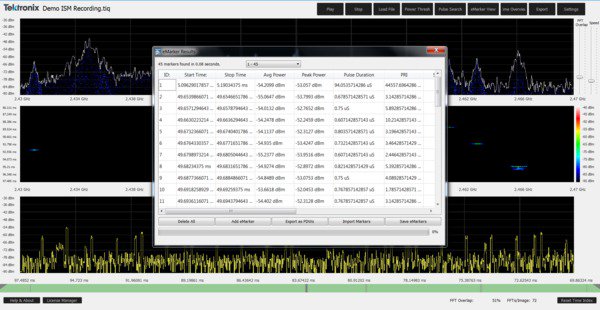

上图中的脉冲分析应用许可可以搜索脉冲,返回所有结果,包括起止时间、平均功率、峰值功率、脉冲持续时间、PRI 和起止频率。脉冲参数可以导出到 CSV 文件中,用于其他工具。

最低要求

PC Windows 7, 8 或 10 (64位), 最低 1 GB RAM, 400 MB 硬盘空间, 激活软件及播放功能需要连网功能。运行 RSA LiveVu 记录功能要求 PC 能以每个端口 300 MB/s 的速度传送 2 个 USB 3.0 端口的信息。每个 USB 3.0 端口必须支持 5 V, 1 A USB 3.0 标准。40 MHz 带宽的数据记录要求磁盘能以 300 MB/s 速度传送存储数据。同时记录两条 40 MHz 带宽数据流要求一块硬盘。

许可信息

DataVu-PC 采用泰克资产管理系统 (AMS) 来管理应用许可。有两类许可(节点锁定许可和浮动许可)可供选择。

许可类型

节点锁定许可:可以关联并重新关联到不同的电脑两次。

浮动许可:可以关联一台电脑,然后可以重新关联到不同的电脑,次数无限。

提供了免费版本及试用许可

DataVu-PC 免费版提供了有限功能,可以查看持续时间较短(100 ms)的支持的任何记录。软件中包括一个记录文件,内含蓝牙、WLAN 和微波炉信号,以供评测使用。释放 DataVu-PC 所有功能的试用许可下载网址为 www.tek.com/slam/catalog/trials。您需要计算机的主机 ID,才能获得试用许可。打开免费版 DataVu-PC,选择屏幕左下方的许可管理器按钮,可以找到主机 ID。

DataVu-PC 免费下载版本中提供的功能

免费下载版本随文件提供了一个记录好的文件。文件中包含蓝牙、WLAN 和微波炉信号。您可以打开文件,使用下面三种显示画面查看内容: 频谱、三维频谱图、功率相对于时间关系图。为三种显示提供了基本控制功能。免费版包括文件转换功能,可以转换任意长度的支持的所有文件类型。30 天试用许可可以激活所有应用许可的全部功能,试用许可下载地址 www.tek.com/slam/catalog/trials。

特性 (免费版)说明
播放支持的文件类型.XDAT、.TIQ 和 .SIQD 文件,所有带宽。最大播放长度: 100 ms
支持的文件转换R3F 到 .SIQD 或 .TIQ.
12 位 .XDAT 到 16 位 .XDAT
播放支持的所有文件类型
播放功能固定 FFT 重合和速度控制。能够使用提供的任何显示画面播放记录的文件:频谱、三维频谱图和/或功率相对于时间关系。余辉频谱衰落、最大保持轨迹、持续播放、窗口和功率标度调节控制功能

DataVu-PC 订购信息

DataVu-PC 通过 www.tek.com分销。软件不提供硬拷贝版本。操作手册以.pdf格式与软件一起分销。

在购买 DataVu-PC 时,您可以三种基本版 DVPC-SPAN 许可 (50 MHz、200 MHz 或 1000 MHz)的任意一种。不同频宽许可之间唯一的区别是允许分析的带宽。选择的带宽应覆盖采集/记录系统的最大带宽。例如,所有基于 USB 的分析仪都支持 DVPC-SPAN50 许可,所有全部带宽的 RSA7100A 记录都要求 DVPC-SPAN1000。

DVPC-SMARK、DVPC-MREC 和 DVPC-PULSE 适用于为分析选择的任何 DVPC-SPAN 带宽许可。DVPC-SMARK 许可要求任意带宽的 DVPC-SPAN 许可,DVPC-MREC 和 DVPC-PULSE 许可要求 DVPC-SMARK 许可。

名称

许可证类型 说明
DVPC-SPAN50NL 节点锁定 基本版本, 直到 50 MHz 带宽的 DataVu-PC 采集操作, 外加一台 USB 仪器 LiveVu 操作
DVPC-SPAN50FL 浮动
DVPC-SPAN200NL 1节点锁定 基本版本, 直到 200 MHz 带宽的 DataVu-PC 采集操作, 外加一台 USB 仪器 LiveVu 操作
DVPC-SPAN200FL1浮动
DVPC-SPAN1000NL 节点锁定 基本版本, 直到 1000 MHz 带宽的 DataVu-PC 采集操作, 外加一台 USB 仪器 LiveVu 操作
DVPC-SPAN1000FL 浮动
DVPC-SMARKNL 节点锁定 DataVu-PC 智能标记、时间概况和频率模板搜索(要求基本版本)
DVPC-SMARKFL 浮动
DVPC-MRECNL 节点锁定 USB 频谱分析仪多台记录(要求 DVPC-SMARK)
DVPC-MRECFL 浮动
DVPC-PULSENL 节点锁定 DataVu-PC 脉冲分析(要求 DVPC-SMARK)
DVPC-PULSEFL 浮动

1如果您有一个工作带宽是 50 MHz ~ 200 MHz 的数据源,如泰克 RSA5000 或 RSA6000 系列频谱分析仪,并采用第三方记录解决方案,那么可以选择 DVPC-SPAN200。

推荐的产品:

DataVu-PC 在使用下列仪器采集的记录上运行。DataVu-PC 可以在下列基于 USB 的仪器上创建记录(RSA300/500/600 系列)。

此外,还可以分析使用 RSA5000A/B 和 RSA6000A/B 系列及第三方记录仪以 .XDAT or .TIQ 波形格式采集的记录。

仪器说明
RSA306, RSA306B 基于 USB 的便携式频谱分析仪
RSA500 系列基于 USB 的便携式、加固型、电池供电的频谱分析仪
RSA600 系列基于 USB 的实验室频谱分析仪
RSA6100, RSA5100 系列高性能实验室频谱分析仪,带有 IQ 输出,兼容第三方记录解决方案
RSA7100A 频谱分析仪, 16 kHz-26.5 GHz, 高达 800 MHz 采集带宽, 实验室外形, SignalVu-PC 流式传送选项
