与购买单个选件相比，应用捆绑套件是一个更好的选择，尤其是当您计划使用示波器处理多种应用场景时。与单个选件相比，这些专门设计的捆绑套件：
- 提供更高的价值，具有更多功能，成本却比同等的单个选件低得多
- 可提高购买时的成本效益，以满足未来需求或跨工程团队的需求
- 包括关键应用和行业中最常用的组合选项。
三个级别的应用程序包
入门捆绑套件
| 这些捆绑包增加了几乎所有工程师都需要的嵌入式系统设计功能。 |
| 配备入门捆绑套件 (例如 4-STARTER-FL) 的 4、5 或 6 系列 MSO 将能够解码和触发 I2C、SPI、RS232/422/485/UART 总线活动以及功率测量和分析。内置集成式任意波形/函数发生器，具有 13 种预定义函数和任意波形。这相当于增加了 -AFG、-SRCOMP、-SREMBD 和 -PWR 选项。 |
专业捆绑包
| 专为赋能特定应用和行业的工程师而设计。有关特定捆绑包的详细信息，请参阅第 4-9 页。 | |||||
| 任何 Pro Bundle 都包括通过 **Starter Bundle + 延长记录长度**实现的功能，以帮助您更好地利用高级分析功能。 | |||||
| 串行解码（4、5、6 系列） | **电源** (4、5、6 系列) | 信号完整性 (5, 6 系列) | 符合标准 (5, 6 系列) | 汽车（4、5、6 系列） | 航空航天 (4、5、6 系列) |
| 为嵌入式系统提供串行协议支持的全面套件。不再需要手动解码。 | 自动执行从交流线路到负载端的广泛的功率测量。 | 工程师分析高速时钟与数据线路的抖动和信号完整性所必需的工具。 | 全面的测试自动化，具备完整的仪器控制和报告功能，能够按照主流的串行标准进行测试。 | 针对 ECU 设计人员，提供汽车协议解码以及关键通信标准的自动化一致性测试。 | 用于关键航空航天协议的串行总线解码和用于测试独特信号的掩模测试。 |
旗舰版套件
| 上述所有内容可提供最大功能和最高节省。 |
| Starter Bundle 的所有功能 + 所有 Pro Bundles 的功能。 |
| 频谱视图射频与时间波形 + 扩展频谱视图捕获带宽。视频触发。 5 和 6 系列 MSO 的最大可用记录长度。 |
符合您需求的许可证选项
节点锁定
- 根据唯一标识符绑定到特定计算机。
- 不能移动到另一台计算机
- 浮动的低成本替代方案
浮动
- 在计算机之间自由移动许可证
- 最大限度地发挥投资价值
- 将许可证从一台计算机移到另一台计算机，在实验室之间或跨地域共享
专业捆绑套件 | 串行解码

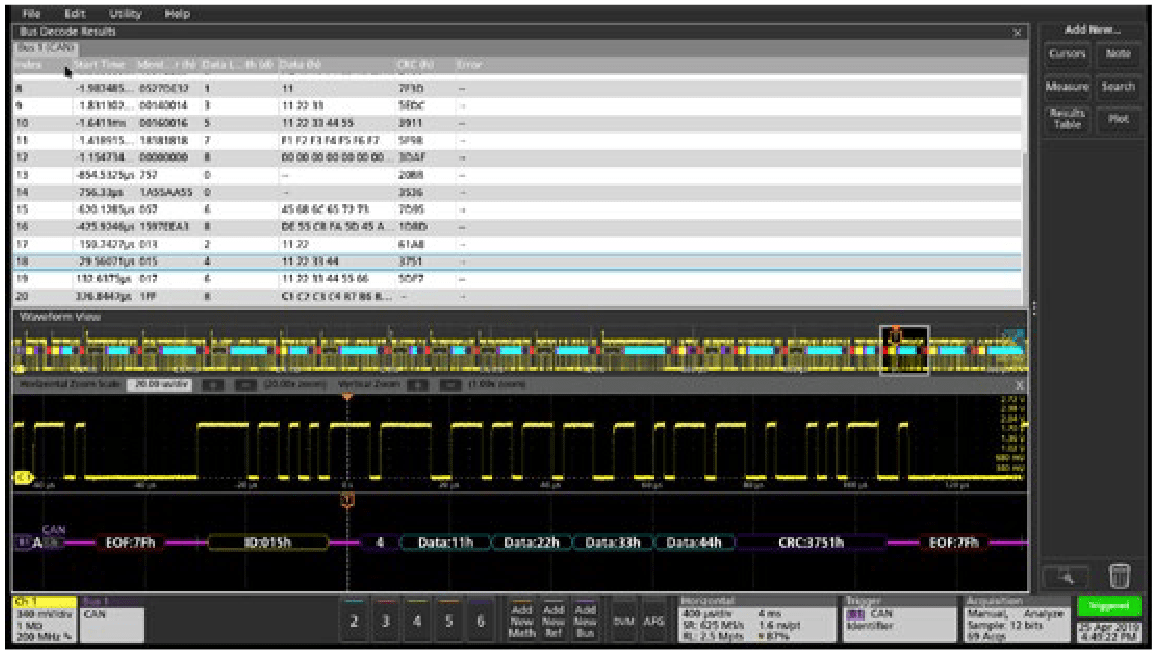

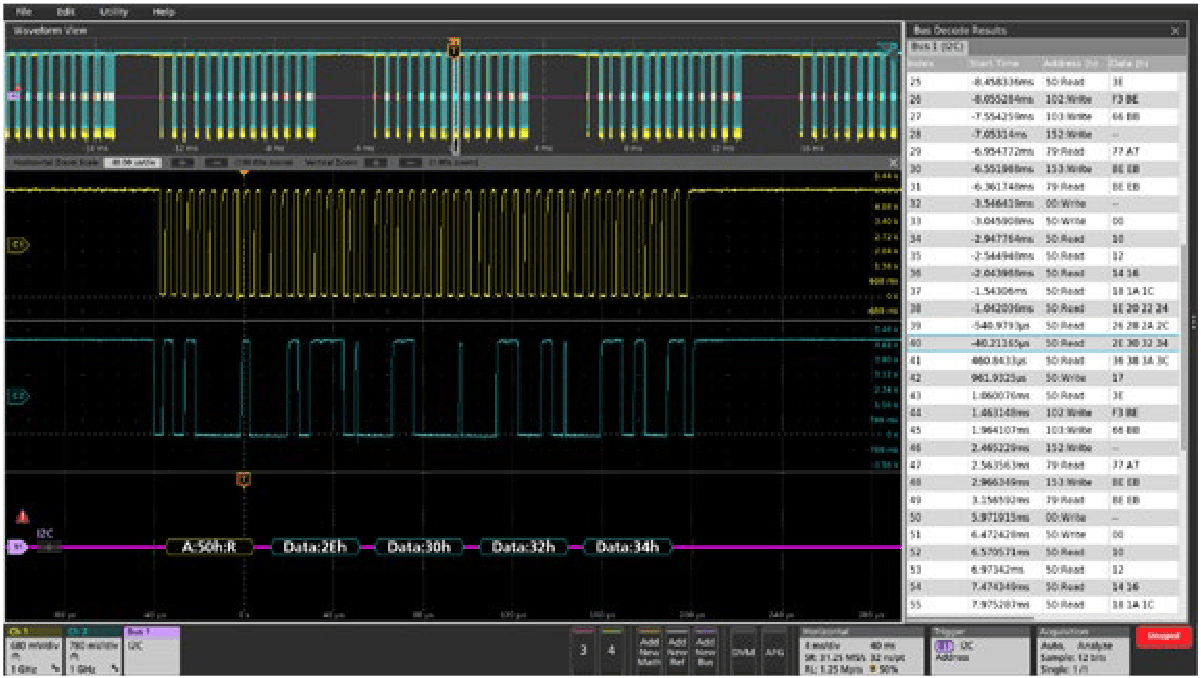

为嵌入式系统提供串行协议支持的全面套件。这些选项可自动进行总线解码，省去手动解码的繁琐工作。搜索功能可帮助您轻松锁定特定总线活动。
| 包含 | 描述 | 4 系列 MSO | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ | ✔ |
| 4-RL-1 | 将记录长度扩展到 62.5 M 样点/通道 | ✔ | ||
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | ||
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | ||
| PWR | 高级功率测量和分析 (包括 PSRR，控制环路分析和阻抗测量) | ✔ | ✔ | ✔ |
| RFNFC | NFC 串行解码和分析 | ✔ | ✔ | ✔ |
| SR8B10B | 8B10B 串行解码和分析 | ✔ | ✔ | |
| SRAERO | 航空串行总线触发和分析（MIL-STD-1553，ARINC 429） | ✔ | ✔ | ✔ |
| SRAUDIO | 音频串行触发和分析（I2S、LJ、RJ、TDM） | ✔ | ✔ | ✔ |
| SRAUTO | 汽车串行触发和分析 (CAN，CAN FD，CAN XL，LIN，FlexRay) | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1 协议解码与分析 | ✔ | ✔ | |
| SRAUTOSEN | SENT 串行解码和分析 | ✔ | ✔ | ✔ |
| SRCPHY | MIPI C-PHY X.X (CSI-2/DSI-2) 串行解码和分析 | ✔ | ✔ | |
| SRCXPI | CXPI 串行解码和分析 | ✔ | ✔ | ✔ |
| SRDHPY | MIPI D-PHY 1.2（CSI/DSI）解码和分析 | ✔ | ✔ | |
| SRENET | 以太网串行触发和分析 (10BASE-T, 100BASE-T) | ✔ | ✔ | ✔ |
| SRESPI | eSPI 串行解码和分析 | ✔ | ✔ | ✔ |
| SRETHERCAT | EtherCAT 串行解码和分析 | ✔ | ✔ | ✔ |
| SREUSB2 | eUSB 2.0 串行解码和分析 | ✔ | ✔ | ✔ |
| SRI3C | I3C 串行解码和分析 | ✔ | ✔ | ✔ |
| SRMANCH | 曼彻斯特串行解码和分析 | ✔ | ✔ | ✔ |
| SRMDIO | MDIO 串行解码和分析 | ✔ | ✔ | ✔ |
| SRNRZ | NRZ 串行解码和分析 | ✔ | ✔ | ✔ |
| SRONEWIRE | 1 线串行解码和分析 | ✔ | ✔ | ✔ |
| SRPM | 电源管理串行触发和分析 (SPMI) | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 串行解码和分析 | ✔ | ✔ | ✔ |
| SRSDLC | 同步数据链路控制 (SDLC) 串行解码和分析 | ✔ | ✔ | ✔ |
| SRSMBUS | SMBus 串行解码和分析 | ✔ | ✔ | ✔ |
| SRSPACEWIRE | Spacewire 串行解码和分析 | ✔ | ✔ | ✔ |
| SRSVID | SVID 分析 | ✔ | ✔ | ✔ |
| SRUSB2 | USB 2.0 串行触发和分析模块（LS、FS、HS） | ✔ | ✔ | ✔ |
| SRUSB3 | USB 3.0 串行解码和分析 (USB 3.0) | ✔ | ||
| 永久 | 4-PRO-SERIAL-FL | 5-PRO-SERIAL-FL | 6-PRO-SERIAL-FL | |
专业捆绑套件 | 电源

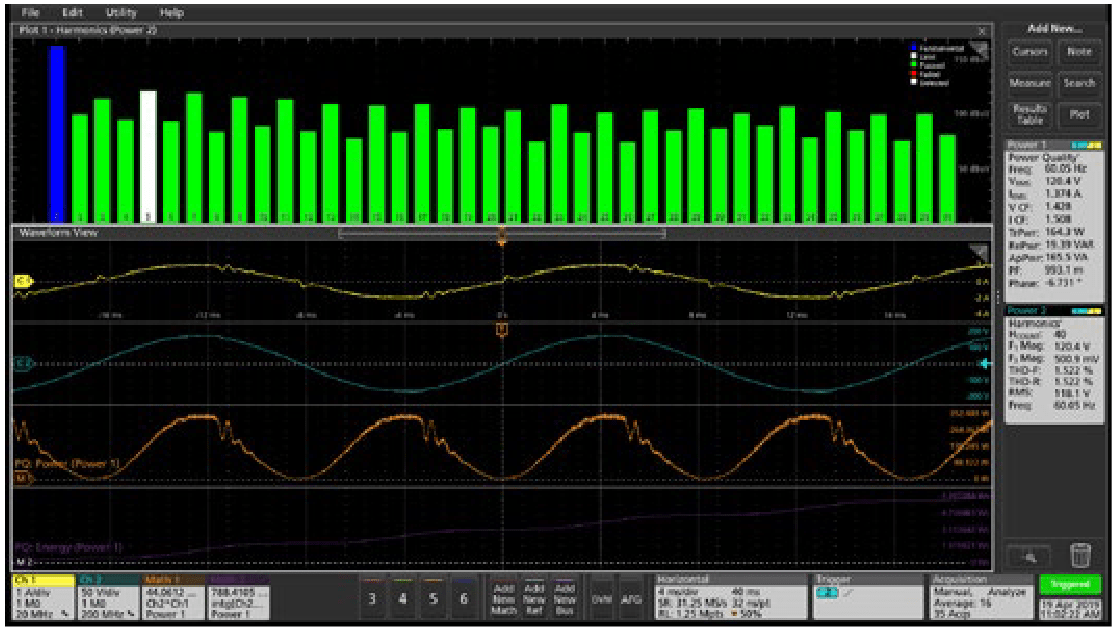

自动执行从交流线路到负载端的广泛功率测量。还包括对流行的电源管理总线的解码。
| 包含 | 描述 | 4 系列 MSO | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ | ✔ |
| 4-RL-1 | 将记录长度扩展到 62.5 M 样点/通道 | ✔ | ||
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | ||
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | ||
| 3PHASE | 3 相功率分析 | ✔ | ||
| DPM | 数字功率管理分析 | ✔ | ✔ | |

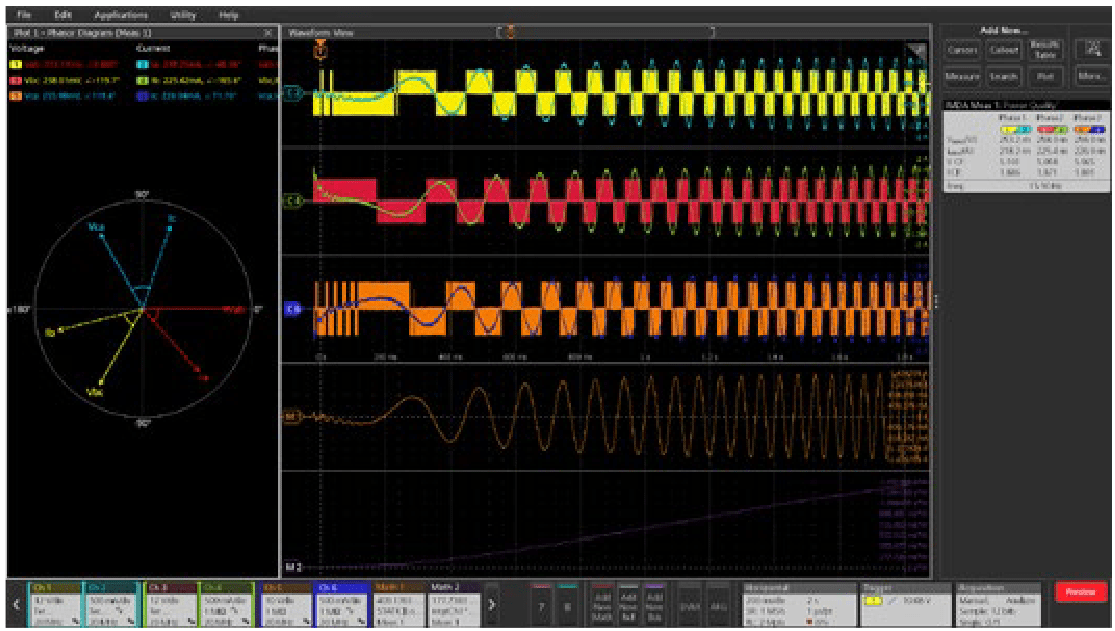

| IMDA | 三相逆变器、电机和驱动器分析 | ✔ | ✔ | |
| IMDA DQ0 | IMDA DQ0 测量 | ✔ | ✔ | |
| IMDA-MECH | IMDA 机械测量 | ✔ | ✔ | |
| PWR | 高级功率测量和分析 (包括 PSRR，control loop analysis & impedence measurement) | ✔ | ✔ | ✔ |
| SRPM | SPMI 串行总线触发和分析 | ✔ | ✔ | ✔ |
| SRSVID | SVID 串行总线分析 | ✔ | ✔ | ✔ |
| WBG-DPT | 宽禁带 SiC/GaN 双脉冲测试测量 | ✔ | ✔ | ✔ |
| 永久 | 4-PRO-POWER-FL | 5-PRO-POWER-FL | 6-PRO-POWER-FL | |
专业捆绑套件 | 信号完整性

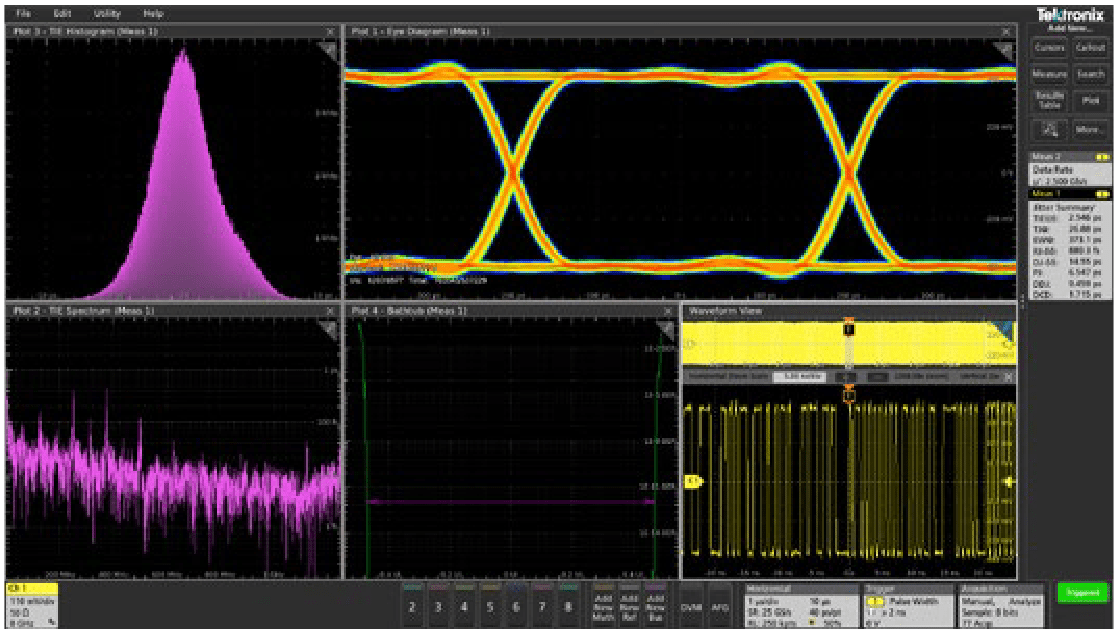

用于工程师验证和故障排除高速时钟与数据线的必备工具。快速测量和解构抖动。通过模板和极限测试自动评估信号形状和测量限值。
| 包含 | 描述 | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ |
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | |
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | |
| DBDDR3 | DDR3/LPDDR3 分析和调试解决方案 | ✔ | |
| DBLVDS | 自动化 LVDS 测试解决方案* | ✔ | ✔ |
| DJA | 高级抖动分析 | ✔ | ✔ |
| MTM | 模板和极限测试 | ✔ | ✔ |
| PAM3 | PAM3 信号分析* | ✔ | ✔ |
| PWR | 高级功率测量和分析 (包括 PSRR，控制环路分析和阻抗测量) | ✔ | ✔ |
| TDR | 时域反射计 (TDR) 测量与分析 | ✔ | ✔ |
| UDFLT | 用户自定义过滤器创建工具 | ✔ | ✔ |
| 永久 | 5-PRO-SIGNAL-FL | 6-PRO-SIGNAL-FL | |
专业标准合规捆绑套件

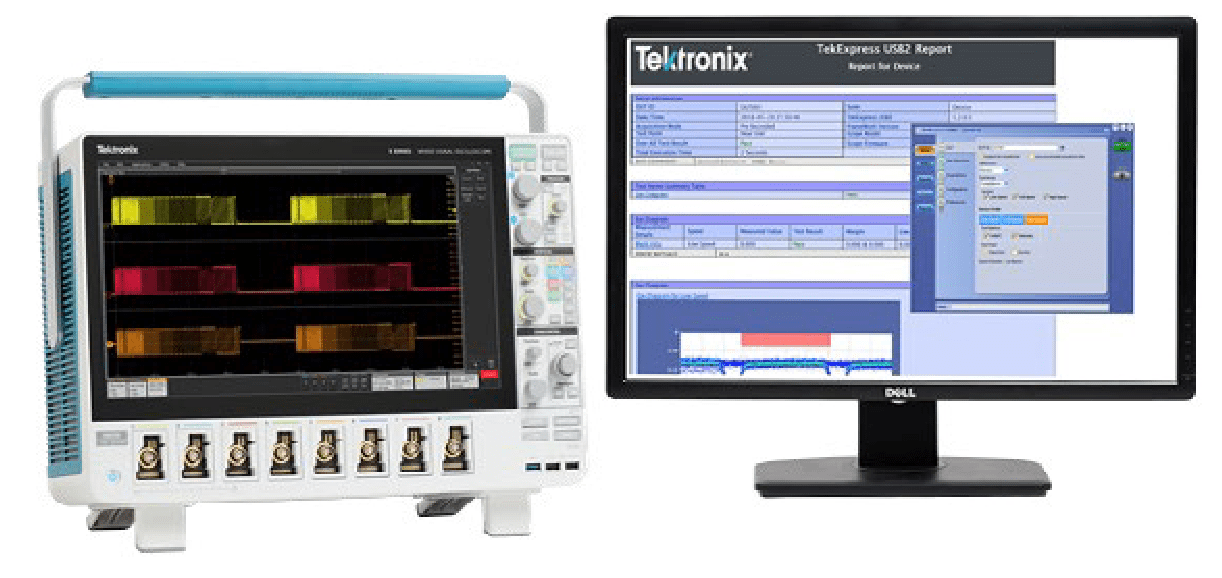

包括适用于您的配备 Windows® 的 5 或 6 系列 MSO 的所有当前可用合规选项。所有标准均使用 TekExpress 引擎，实现灵活配置、完整的仪器控制、信息丰富的提示和全面的报告。
| 包含 | 描述 | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ |
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | |
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | |
| CMCPHY20 | MIPI C-PHY 2.0 TX 一致性测试 (需要选项DJA)* | ✔ | |
| CMDPHY21 | MIPI D-PHY 2.1 一致性测试 (需要选件DJA)* | ✔ | |
| CMENET | 以太网 (10/100/1000BASE-T) 一致性测试* | ✔ | ✔ |
| CMENETML | CMENET 的多通道以太网选项 (10/100/1000BASE-T)* | ✔ | ✔ |
| CMINDUEN10 | 工业以太网（10BASE-T1L 长距离）自动化一致性测试* | ✔ | ✔ |
| CMUSB2 | USB2 自动一致性测试* | ✔ | ✔ |
| CMDDR3 | DDR3 自动化一致性测试* | ✔ | |
| CMDHPY | D-PHY-Tx 1.2 自动化合规性测试* | ✔ | |
| CMNBASET | NBASE-T 自动化一致性测试* | ✔ | |
| CMXGBT | XGbT 自动一致性测试* | ✔ | |
| DBDDR3 | DDR3/LPDDR3 分析和调试* | ✔ | |
| DJA | 高级抖动分析 | ✔ | ✔ |
| PWR | 高级功率测量和分析 (包括 PSRR，控制环路分析和阻抗测量) | ✔ | ✔ |
| 永久 | 5-PRO-COMPL-FL | 6-PRO-COMPL-FL | |
专业捆绑套件 | 汽车
尤其是对于 ECU 设计人员而言，此捆绑包为系统提供出色的可见性，以便进行验证和故障排除。它支持重要的汽车协议，以及串行标准一致性测试和调试。
| 包含 | 描述 | 4 系列 MSO | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ | ✔ |
| 4-RL-1 | 将记录长度扩展到 62.5 M 样点/通道 | ✔ | ||
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | ||
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | ||

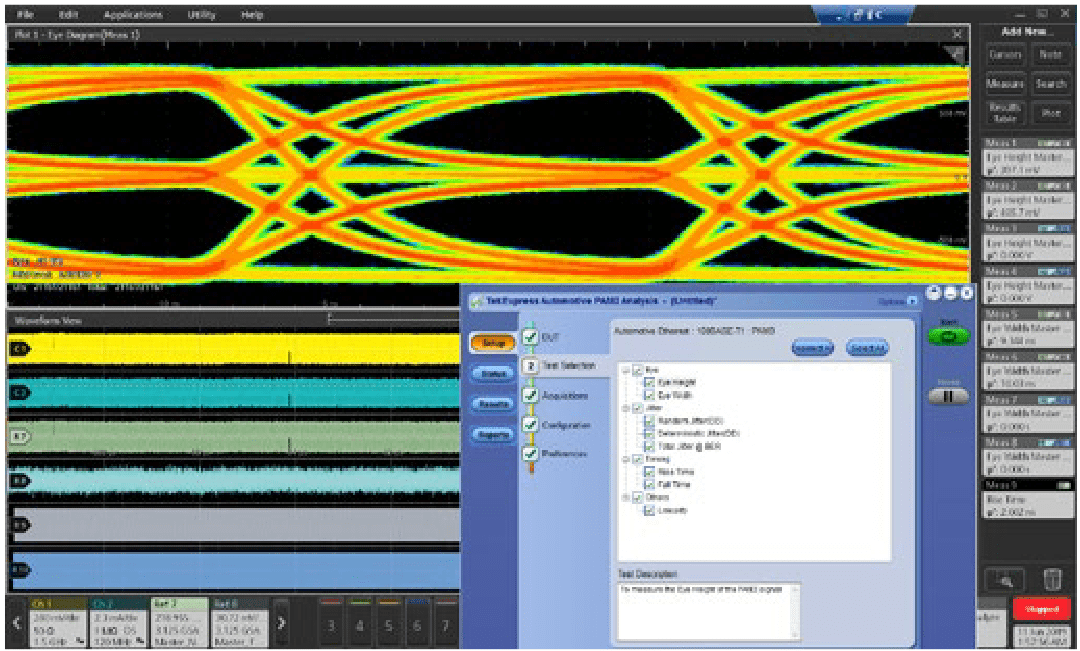

| AUTOEN-SS | 100/1000BASE-T1 信号分离* | ✔ | ✔ | |
| CMAUTOEN | 汽车以太网（100/1000BASE-T1）自动化一致性测试* | ✔ | ✔ | |
| CMAUTOEN10 | 汽车以太网 (10BASE-T1S Short Reach) 自动化一致性测试* | ✔ | ✔ | |
| CMAUTOEN10G | 多千兆位以太网 (2.5G/5GBASE-T1) 自动化一致性测试* | ✔ | ||
| CMDPHY | D-PHY-Tx 1.2 自动化合规性测试* | ✔ | ||
| CMDPHY21 | MIPI D-PHY 2.1 一致性测试 | ✔ | ||
| DJA | 高级抖动分析 | ✔ | ✔ | |
| IMDA | 三相逆变器、电机和驱动器分析 | ✔ | ✔ | |
| IMDA-DQO | IMDA DQ0 测量 | ✔ | ✔ | |
| IMDA-MECH | IMDA 机械测量 | ✔ | ✔ | |
| PAM3 | PAM3 信号分析* | ✔ | ✔ | |
| PWR | 高级功率测量和分析 (包括 PSRR，控制环路分析和阻抗测量) | ✔ | ✔ | ✔ |
| SRAUTO | 汽车串行解码、触发和分析（CAN、CAN FD、CAN XL、LIN、FlexRay） | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1 协议解码与分析 | ✔ | ✔ | |
| SRAUTOSEN | SENT 串行解码和分析 | ✔ | ✔ | ✔ |
| SRCXPI | CXPI 串行解码和分析 | ✔ | ✔ | ✔ |
| SRI3C | I3C 串行解码和分析 | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 串行解码和分析 | ✔ | ✔ | ✔ |
| WBG-DPT | 宽禁带 SiC/GaN 双脉冲测试测量 | ✔ | ✔ | ✔ |
| 永久 | 4-PRO-AUTO-FL | 5-PRO-AUTO-FL | 6-PRO-AUTO-FL | |
航空航天专业捆绑套件

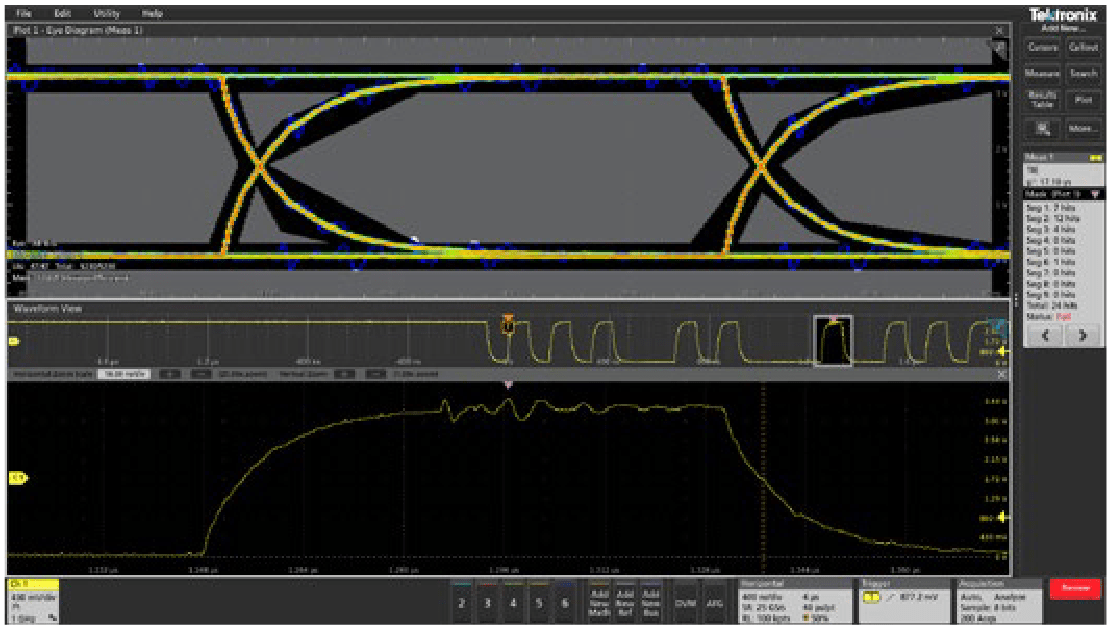

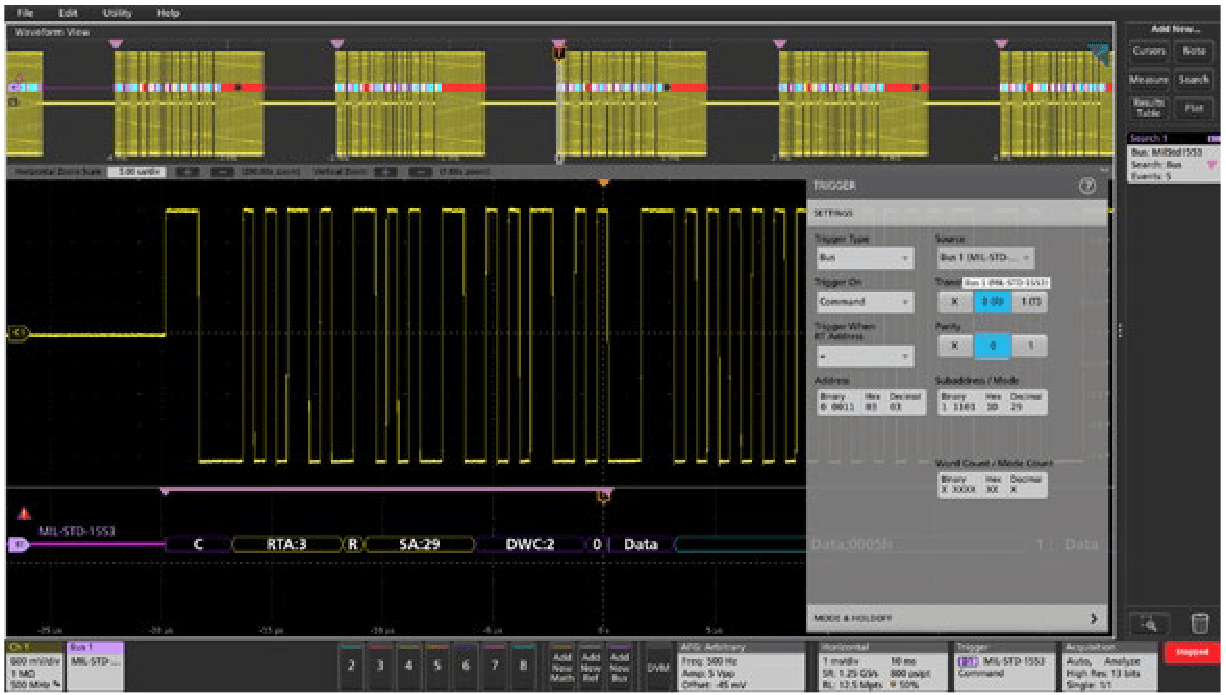

包括用于航空航天工业协议的串行总线解码，以及对 NRZ 和曼彻斯特等通用编码方案的支持。模板和极限测试可轻松实现对独特信号的自动化测试。
| 包含 | 描述 | 4 系列 MSO | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 嵌入式串行解码/触发和集成 AFG (有关详细信息，请参见第 3 页)。 | ✔ | ✔ | ✔ |
| 4-RL-1 | 将记录长度扩展到 62.5 M 样点/通道 | ✔ | ||
| 5-RL-125M型 | 将记录长度扩展到 1.25 亿采样点/通道 | ✔ | ||
| 6-RL-2 | 将记录长度扩展到每通道 2.5 亿点 | ✔ | ||
| DJA | 高级抖动分析 | ✔ | ✔ | |
| PWR | 高级功率测量和分析 (包括 PSRR，控制环路分析和阻抗测量) | ✔ | ✔ | ✔ |
| MTM | 模板和极限测试 | ✔ | ✔ | ✔ |
| SRMANCH | 曼彻斯特串行解码和分析 | ✔ | ✔ | ✔ |
| SRAERO | 航空串行总线触发和分析 (MIL-STD-1553, ARINC 429) | ✔ | ✔ | ✔ |
| SRNRZ | NRZ 串行解码和分析 | ✔ | ✔ | ✔ |
| SRSPACEWIRE | SpaceWire 串行总线解码和分析 | ✔ | ✔ | ✔ |
| 永久 | 4-PRO-AERODEF-FL | 5-PRO-AERODEF-FL | 6-PRO-AERODEF-FL | |
旗舰版套件
旗舰捆绑包在单个套件中提供了最强大的功能和最高的节省。
包含：
- Starter Bundle 的所有功能，包括嵌入式串行解码/触发和集成式 AFG
- ALL Pro Bundles 的所有功能
- 5 和 6 系列 MSO 的记录长度增加，－5 系列 MSO 为 500 M点，或 6 系列 MSO 为 1 G点。
- 宽带同步频谱分析
- 频谱视图射频对时间波形和触发
- 扩展频谱捕获带宽
- 视频触发
| 包含 | 描述 | 4 系列 MSO | 5 系列 MSO | 6 系列 MSO |
| 入门捆绑套件 | 配备入门捆绑包的 4、5 或 6 系列 MSO 将能够对 I2C、SPI、RS232/422/485/UART 总线活动进行解码和触发。内置集成式任意波形/函数发生器，具有 13 种预定义函数和任意波形。 | ✔ | ✔ | ✔ |
| 所有专业捆绑套件 | 串行解码 | ✔ | ✔ | ✔ |
| 功率 | ✔ | ✔ | ✔ | |
| 信号完整性 | ✔ | ✔ | ||
| 标准一致性 | ✔ | ✔ | ||
| 汽车 | ✔ | ✔ | ✔ | |
| 航空航天 | ✔ | ✔ | ✔ | |
| 这些附加功能 | 频谱视图射频与时间波形和触发。 | ✔ | ✔ | ✔ |
| 扩展频谱视图捕获带宽 | ✔ | ✔ | ✔ | |
| 视频触发 | ✔ | ✔ | ✔ | |
| 将记录长度扩展到 500 M点/通道 | ✔ | |||
| 将记录长度扩展到 1 G 点/通道 | ✔ | |||
| 永久 | 4-ULTIMATE-FL | 5-ULTIMATE-FL | 6-ULTIMATE-FL | |
如需了解更多信息、定价以及确定哪种应用捆绑包适合您的需求，请联系您当地的泰克客户经理。
要获取更多重要资源，请访问 TEK.COM。
版权所有 © Tektronix。 保留所有权利。 泰克产品受美国和外国专利权（包括已取得的和正在申请的专利权）的保护。 本文中的信息将取代所有以前出版的资料中的信息。 保留更改产品规格和价格的权利。 TEKTRONIX 和 TEK 是 Tektronix，Inc.的注册商标。 所有提及的其他商标是其各自公司的服务标志、商标或注册商标。
2024 年 3 月 48W-73761-8
