电源完整性分析参考解决方案
在设计和调试需要高电源完整性的配电网络时，请考虑此解决方案。有两个版本可供选择，每个版本基于 1 GHz 或 4 GHz 示波器构建，灵活地满足您的技术要求和预算。
通过以下方式帮助您提高系统性能并缩短上市时间：
- 对基本和高级功率测量进行示波器分析
- 所有主要协议的串行协议解码，包括 I2C、SPI、SMBus、SPMI 和 SVID 等用于注入信号的任意函数生成器
- 电源轨探头具有低负载和低噪声特性，可实现高精度测量

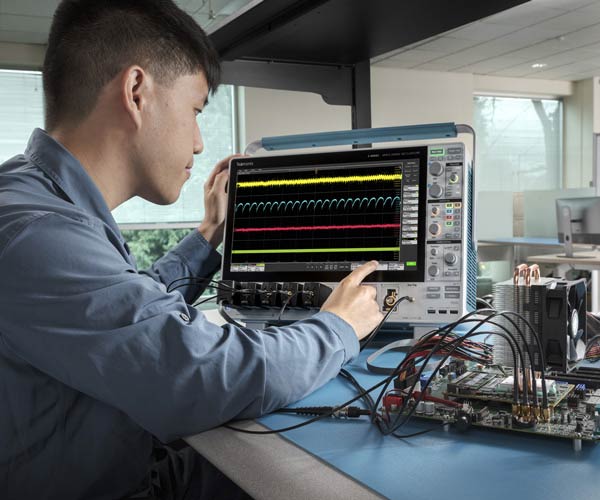

确保卓越的电源完整性
电源管理 IC (PMIC)、配电网络 (PDN) 和电源轨的精确特性可确保设备按设计运行并得到良好的优化。此电源完整性分析解决方案由 5 或 6 系列 B MSO 提供支持，包括缩短验证时间所需的探头和分析工具。
- 验证电源排序
- 寻找电源轨波纹的来源
- 关联电压、电流和数字信号
SOLN-PMIC
电源完整性分析参考解决方案
该解决方案降低了电源轨分析的复杂性，使团队能够快速设置和测量关键的参数。该解决方案包括 3 年的校准和维修保障。
| 仪器/探头/选项 | 数量 | 描述 |
| 1 |
8 通道 5 系列 B MSO 示波器，带宽为 1 GHz，包括 C3 和 T3 或 |
|
| 5-PRO-PMIC-3Y 或 6-PRO-PMIC-3Y |
1 | PMIC 解决方案捆绑包，包括串行解码选项以及内含 DPM 和 PWR 分析选项 |
| TPR1000（5 系列）或 TPR4000（6 系列） |
1 | 1 GHz 或 4 GHz 带宽电源轨探头 |
| TDP1000 | 1 | 1 GHz 高电压差分探头 |
| TCP0030A | 1 | 120 MHz、30 Arms AC/DC 分立式电流探头 |
| TPL058 | 1 | 8 通道 500 MGHz 逻辑探头，包括 R3 |
| SOLN-TSCOPE-ULT-3Y | 1 | TekScope PC 软件用于离线分析，包括 PMIC 分析和全面的串行总线支持 |
| PCB-SOLN-STR-TDRIVE | 1 | TekDrive 数据存储订购，个人层，年度用户许可 |
| 服务 | 1 | 示波器包括 3 年全面保护计划 (T3)，还有意外损坏保障，探头包括 3 年延长保修 (R3)，示波器 + 探头包含 3 年校准计划 (C3) |
