以太网 (2.5G、5G 和 10G) 6 系列 MSO 电接口测试软件

选项 6-CMNBASET 和 6-CMXGBT 应用产品技术资料

下载产品技术资料
选项 6-CMNBASET 和 6-CMXGBT 应用产品技术资料

以太网发射机测试应用自动进行 10GBASE-T、NBASE-⁠T (2.5GBASE-T 和 5GBASE-T) 和 IEEE802.3bz (2.5G/5G) 物理介质连接(PMA)物理层(PHY)电接口测试，可以快速准确地测试以太网设计。

以太网发射机测试应用基于 TekExpress 测试自动化框架，执行 IEEE802.3an 标准、IEEE802.3bz 标准和 NBASE-T 规范规定的所有 PMA 电接口测量。您可以迅速高效地测试以 2.5G、5G 和 10G 数据速率运行的以太网设备。

为准确进行这些测量，您需要泰克 TF-⁠XGBT 测试夹具。TF-⁠XGBT 测试夹具可以使用差分探头或配对 SMA 电缆简便接入被测器件(DUT)。

主要功能

  • 完善的 2.5GBASE-T、5GBASE-T 和 10GBASE-T PHY 自动测试解决方案

  • 高度优化的、对用户友好的接口流程，设置测试配置，迅速验证电信号。

  • 一致性和裕量测试，准确的分析功能，改善了互操作能力。

  • 使用一台分析仪器进行时域测量和频域测量。

  • 在示波器上执行测试，使用外部 PC 的编程接口进行远程控制。

  • 使用一台仪器分析时域测量和频域测量。

  • 支持使用差分探头或直接 SMA 线缆进行信号采集和分析。

测试选择和仪器设置

通过直观的 TekExpress 工作流程，可以简捷明了地选择测试。选择要执行的测量，点击 Start 按钮。

对选定的每项测量，以太网发射机应用自动配置示波器，节省设置时间，确保可重复的、可靠原结果。

在执行每项测试时，应用会引导您完成连接。

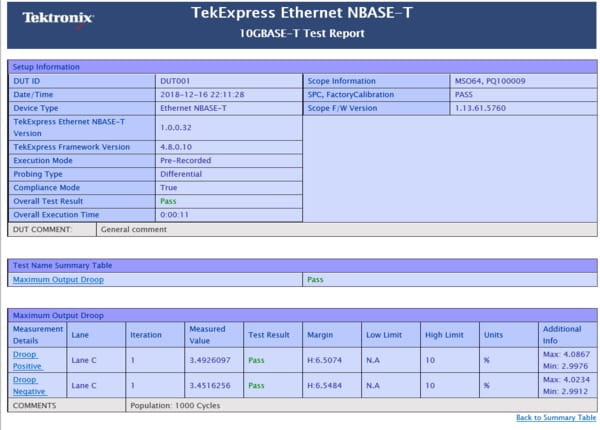

报告

在测试执行结束后创建一份汇总报告，含每项测试的通过/失败状态。这份报告包括测试配置细节、波形图和裕量分析，更深入地了解设计特点。

通过/不通过报告

裕量测试

您可以改变特定测试参数，比如测试极限和其他参数，执行详细的裕量分析，验证器件性能。

衰落配置参数

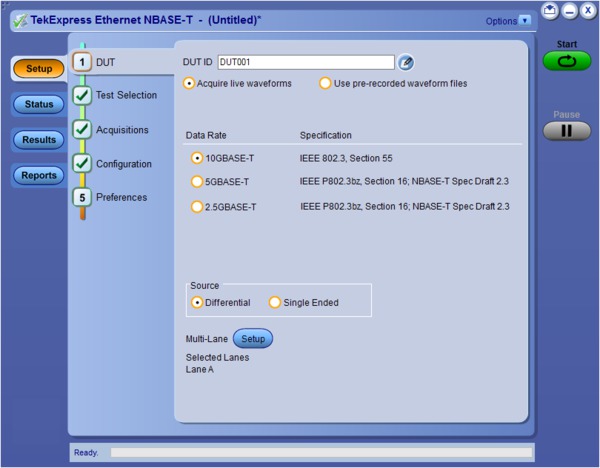

信号采集探头支持

该应用可以使用配对的 SMA 电缆或差分探头采集和分析信号。

差分和单端探头支持

回波损耗

通过使用基于示波器的测量及泰克 AWG，自动测试应用简化了回损测试，不再需要使用矢量网络分析仪。开路、负载和短路的校准数据可以存储在一个文件中，然后在测试应用中调用这个文件。

回波损耗

完整的编程接口

TekExpress 应用提供了一个编程接口，并支持高级自动化层，如 Visual Basic、Microsoft。Net, C#, C⁠++, Python 或任何其他网络应用。您可以从本地机器或使用远程计算机，控制示波器上运行的 TekExpress 以太网应用的执行操作。

编程实例位于应用实例文件夹中。

离线分析

通过 TekExpress 以太网应用的离线分析功能，用户可以分析已经采集的波形。在应用 DUT 面板中选择 使用预先记录的波形文件，采集波形，另存为波形文件。

可以从示波器中捕获波形，在多个用户和站点之间共享，使用其他示波器执行分析。



使用预先记录的波形文件进行离线分析

技术数据

10GBASE-T 测量

根据 IEEE802.3-2012 标准执行以下测试。被测器件 (DUT) 必须能够提供 IEEE802.3-2012 第 55.5.2 款指明的测试模式信号。

测量 标准基准和测试模式
最大输出衰落 IEEE802.3-2012 第55.5.3.1款
发射机定时抖动 – 主控 IEEE802.3-2012 第55.5.3.3款
发送时钟频率 IEEE802.3-2012 第55.5.3.5款
发射机定时抖动 – 从属 IEEE802.3-2012 第55.5.3.3款
发射机线性度 IEEE802.3-2012第55.5.3.2款
发射机功率频谱密度 (PSD) 和功率 IEEE802.3-2012 第55.5.3.4款
回波损耗 IEEE802.3-2012 第55.8.2.1款
2.5GBASE-T 和 5GBASE-T 测量

根据 IEEE802.3bz/D3.3 标准草案执行下述测试。被测器件 (DUT) 必须能够提供 IEEE802.3bz/D3.3 第 126.5.2 款指明的测试模式信号。

测量测试模式
最大输出衰落IEEE80.bz/D3.3 第 126.5.3.1 款
发射机定时抖动 – 主控IEEE80.bz/D3.3 第 126.5.3.3 款
发送时钟频率IEEE80.bz/D3.3 第 126.5.3.5 款
发射机定时抖动 – 从属IEEE80.bz/D3.3 第 126.5.3.3 款
发射机非线性失真IEEE80.bz/D3.3 第 126.5.3.2 款
发射机功率频谱密度 (PSD) 和功率IEEE80.bz/D3.3 第 126.5.3.4 款
回波损耗IEEE80.bz/D3.3 第 126.8.2.1 款
NBASE-T 测量

根据 NBASE-T 物理层规范执行下述测试。被测器件 (DUT) 必须能够提供 NBASE-T 物理层规范第 1.1 版第 2.9 款指明的测试模式信号。

测量 测试模式
最大输出衰落 第 55.5.3.1 款，测试模式 6
发射机定时抖动 – 主控 第 55.5.3.3 款，测试模式 2
发送时钟频率 第 55.5.3.5 款，测试模式 2
发射机定时抖动 – 从属 第 55.5.3.3 款，测试模式 1 和模式 3
发射机非线性失真 第 55.5.3.2 款，测试模式 4，音调 1-5
发射机功率频谱密度 (PSD) 和功率 第 55.5.3.4 款，测试模式 5
回波损耗 第 55.8.2.1 款，测试模式 5

订购信息

要求的硬件
示波器 6 系列 MSO 示波器，最低带宽 4 GHz (选项 6-BW-4000)
支持的仪器 MSO64
要求的选项 6-WIN (可拆卸固态硬盘，装有 Microsoft Windows 10 操作系统)
软件模型
应用 选件 许可类型
以太网 (2.5G 和 5G BASE-T) 自动一致性测试解决方案 6-CMNBASET 新仪器许可
SUP6-CMNBASET 升级许可
SUP6-CMNBASET-FL 浮动许可证
以太网 (10G BASE-T) 自动一致性测试解决方案 6-CMXGBT 新仪器许可
SUP6-CMXGBT 升级许可
SUP6-CMXGBT-FL 浮动许可证
推荐探头
探头 数量
TDP3500 1 (最低) 1

1*如果执行回损测量，则数量翻两倍；如果测试多路，则数量翻四倍。

推荐附件
附件 数量
电源分路器 - PSPL5331 2
SMA 到 BNC 转接头 PN: 015057200  4
AWG 兼容性 (用于回损测量)

AWG5202 及选项 250、2HV 和 2DC (推荐), AWG7122C

IEEE 2.5GBASE-T 发射机非线性失真测试（第 126.5.3.2 款）

该测试根据规范要求注入 45 MHz 正弦波。只有 2.5GBASE-T 需要此检查。支持的信号源如下：

  • AWG5202, AFG3052C, AFG3102C, AFG3152C, AFG3252C (推荐), AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C
TF-XGBT 10GBASE-T, NBASE-T 和 IEEE802.3bz

执行所有测量都要求使用 TF-XGBT 测试夹具，旨在满足每项相应规范/标准中的测试夹具要求。

TF-XGBT 包含 数量 说明
测试夹具主电路板 1  主要测试夹具由三部分组成：
  • 测试夹具 TC1：用于衰落、主发射机定时抖动、发送时钟频率、发射机线性度、发射机功率谱密度(PSD) 和功率电平一致性测试测量

    注：包括 8 个 SMA 公头到母头转接头和 8 个安装在 SMA 连接器上的 50 Ω SMA 端接器

  • 测试夹具 TC2：从发射机定时抖动一致性测试测量

    注：包括 2 个安装在 SMA 连接器上的 SMA 公头到母头转接头

  • 测试夹具 TC3：回损一致性测试测量

    注： 包括2 个安装在 SMA 连接器上的 SMA 公头到母头转接头

测试夹具校准电路板 1  回损校准必备
RJ45 跳线 2  0.08 米屏蔽 RJ45 电缆，把测试夹具连接到回损校准电路板和被测器件上
中国 RoHS 表 1
  		•  泰克经过 SRI 质量体系认证机构进行的 ISO 9001 和 ISO 14001 质量认证。
    		产品符合 IEEE 标配 488.1-1987、RS-232-C 及泰克标配规定和规格。

    接受评估的产品领域： 电子测试和测量仪器的规划、设计/开发和制造。


    48C-61505-0
