Overview

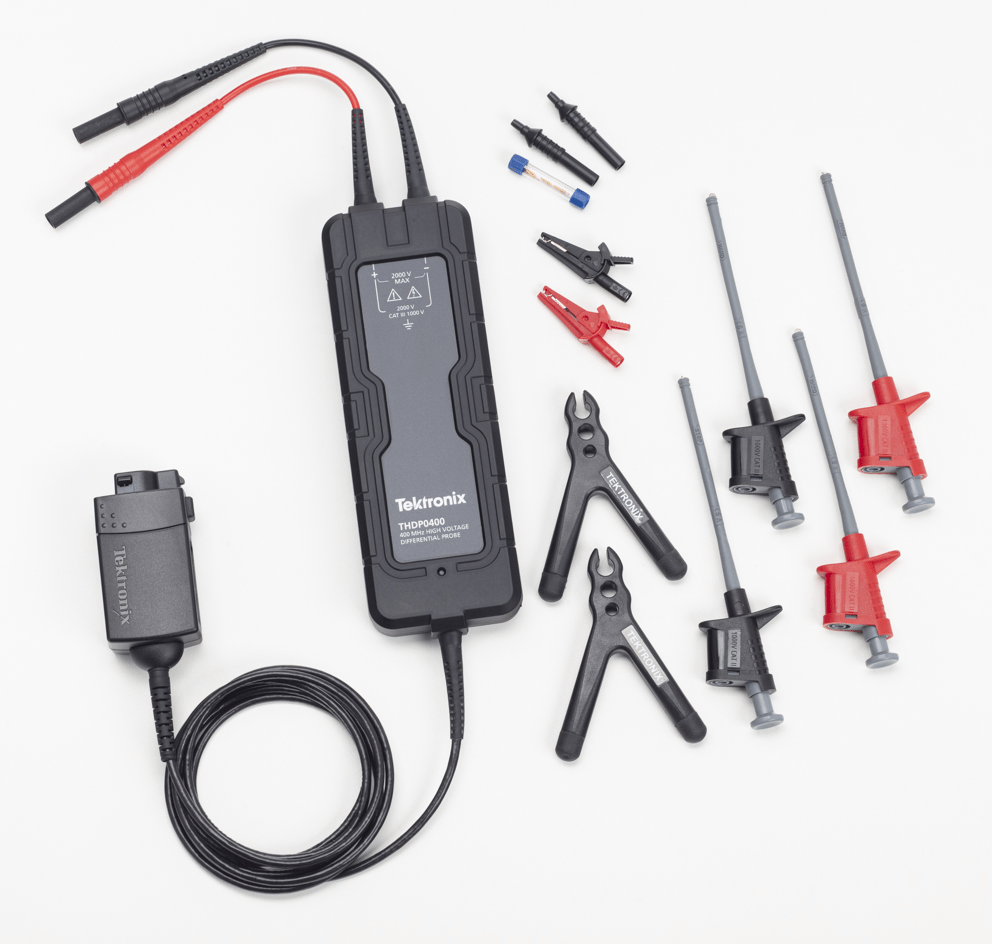

Tektronix THDP0400 高压差分探头支持安全测量高达 ±2000 V 的浮动差分电压。该探头非常适合测试 IGBT、SiC 和 GaN 功率器件，以及电机驱动器和功率转换器等应用场景。
该探头提供高达 400 MHz 的带宽及可选衰减设置，能够在中高压差分应用场景中准确测量快速开关信号。
THDP0400 型号包含一系列标准附件，可简化与被测设备 (DUT) 的连接。与 THDP 系列中的所有探头一样，该款探头配备 TekVPI® 接口，能够无缝连接至 4、5 和 6 系列 B MSO 示波器，支持手动和自动测量。
主要功能
400 MHz 带宽，支持高速信号测量
差分电压范围高达 ±2 kV
共模电压高达 ±2 kV
可选衰减：50X、100X、250X、500X
DC 增益精度：±1%
可切换衰减设置，提高测量灵活性
安全认证符合 UL 61010-031 和 IEC 61010-031 标准
CAT 等级：1000 V CAT III
关键应用
浮动差分测量
功率半导体 Si、SiC、GaN 验证与表征
开关电源设计
工业和自动电机驱动器设计
功率转换器的设计和维修
技术规格
除另行指明外，所有技术规格均为典型规格并适用于所有型号。
探头概述
特性 | 描述 | |||
|---|---|---|---|---|
带宽 | 400 MHz | |||
探头量程和衰减 | 2 kV：500X | 1 kV：250X | 400 V：100X | 200 V：50X |
上升时间 | 0.9 ns | 0.9 ns | 1 ns | 1 ns |
噪声 (AC RMS) | 265 mV | 265 mV | 225 mV | 225 mV |
噪声（20 MHz 下的 AC RMS） | 55 mV | 55 mV | 45 mV | 45 mV |
直流平衡（参照输入） | ±2 V | ±1 V | ±1 V | ±500 mV |
最大可测量差分电压（直流 + 峰值交流） | ±2000 V | ±1000 V | ±400 V | ±200 V |
最大对地共模电压 | ±2000 Vpk；1400 V RMS | |||
最大对地无损差分输入电压 | 6000 Vpk（如 IEC 61010-031 中定义）；2000 V RMS | |||
随频率下降。请参阅输入电压降额曲线。 | ||||
DC 增益精度 | ±1% | |||
共模电压 | ±2000 Vpk | |||
CMRR | 直流：80 dB | |||
100 kHz：70 dB | ||||
1 MHz：70 dB | ||||
10 MHz：50 dB | ||||
50 MHz：45 dB | ||||
100 MHz：35 dB | ||||
400 MHz：28 dB | ||||
输入阻抗 | 各输入端对地：5 MΩ || 5 pF | |||
差分输入阻抗：10 MΩ || 2.5 pF | ||||
CAT 等级 | 1000V CAT III | |||
传播延迟 | 13 ns ±0.5 ns | |||
探头电缆长度 | 2 米 | |||
支持的示波器 | 4 系列 B、5 系列 B、6 系列 B MSO 仪器 | |||
环境要求
特性 | 工作状态 | 非工作状态 |
|---|---|---|
温度 | 0℃ 至 +50℃ | -40°C 至 +71°C |
湿度 | 在不高于 +31°C 时，相对湿度 (% RH) 为 80%，在 +50°C 时，相对湿度线性下降至 40%。在测试前，设备需至少通电预热 30 分钟。 | 在不高于 +40℃ 时，RH（相对湿度）为 5% 至 95%，无冷凝。 |
海拔高度 | 最高 3,000 米 | 最高 15,240 米 |
订购信息
根据测量需求选择相应的仪器和选件。
型号概述
型号 | 描述 |
|---|---|
THDP0400 | 400 MHz 高压差分探头 |
THDP0400KIT | 标准附件套件（所含物品详见标准附件清单） |
标配附件
下表中列出了探头发货时附带的附件。
附件 | 说明 | 部件编号 |
|---|---|---|
| 探头尖端适配器；4mm 至 0.8mm，黑色（数量：2） | 013-0436-XX |
| 弹簧尖端，细型（数量：4） | 214-5586-XX |
| 钩形夹具，红色和黑色（数量：2） | 344-0703-XX |
| 旋转式防滑爪形夹具（数量：2） | 344-0704-XX |
| 双脚夹持器，黑色（数量：2） | 352-1192-XX |
| 安全型鳄鱼夹，小号（数量：2） | 344-0705-XX |
推荐附件
下表列出了可选附件。
附件 | 说明 | 部件编号 |
|---|---|---|
| 硬搬运箱 | 016-2177-XX |
| EMI 噪声抑制套件 | 276-0914-XX |
| 三维定位器，带钢制底座，200 mm 跨度宽度及通用探头支架 | 352-1193-XX |
| 4 mm 母对母耦合器（红色），30V AC / 60V DC | 133-0698-XX |
| BNC 公头转双 4 mm 插座，全绝缘型 | 133-0699-XX |
