频谱分析仪的技术数据比较

技术数据

RSA306B

RSA500

RSA600

RSA5100B

RSA7100


rsa306spectrumanalyzer2Blaptop
Tek-rsa507a_04a_h-225x107
rsa600spectrumanalyzer2Blaptop
3620js20Tekrsa5126b01h20dvd20replaced2C20dpx20spectrum20screen0

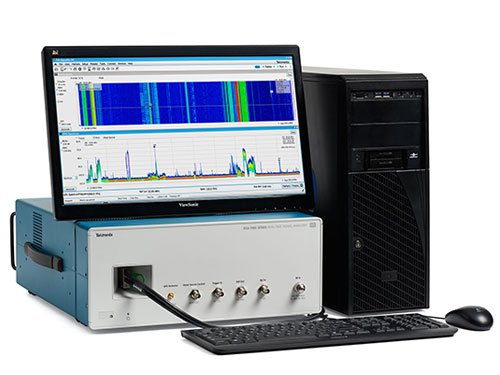

Tek-RSA7100A_09a
应用 轻便,适合现场和实验室使用 现场分析、干扰搜寻、网络管理 实验室使用,包括 EMI 和无线设计验证 高性能、高级信号分析 高性能的先进雷达、电子战、通信和频谱管理
电源 USB 3.0 电池或线路 工频 工频 工频
最大频率范围 9 kHz - 6.2 GHz 9 kHz - 7.5 GHz 9 kHz - 7.5 GHz 1 Hz - 26.5 GHz 16 kHz — 14/26.5 GHz
最大采集
带宽
(实时)
40 MHz 40 MHz 40 MHz 可选择 165 MHz 可选择 800 MHz
噪底
(1 GHz 下的 DANL,前置放大器开,dBm/Hz)
-163 -164 -164 -167 -167
跟踪发生器   选项 选项
实时全特性频谱分析
调制、脉冲、
无线标准分析
选项 选项 选项 选项 选项
参考频率精度,ppm ± 3 ± 1
0.003,带 GPS 锁
± 1
0.003,带 GPS 锁
± 1
± 0.1,PFR 选项
± 0.05
最大输入 + 23 dBm
± 40 VDC
+ 33 dBm
± 40 VDC
+ 33 dBm
± 40 VDC
+ 30 dBm
± 5 VDC
+ 30 dBm
± 40 VDC
幅度精度,95% 置信度到
3 GHz
±0.8 dB ±0.2 dB ±0.2 dB ±0.3 dB ± 0.4 dB
三阶拦截,2 GHz,dBm 14 15 15 17 24
无杂散动态范围 (SFDR) <-60 dBc 至 2.7 GHz
<-50 dBc 2.7-6.2 GHz
<-70 dBc <-70 dBc 至 3 GHz <-75 dBc,
<-80 dBc HDR
<-80 dBc 至 3.6 GHz
<-65 dBc 至 26.5 GHz
最短信号持续时间,100% 拦截概率 100  μ s 100  μ s 100  μ s 可选择 0.434  μ s 0.419  μ s
EVM 开启
1 MSymbol/sec
QPSK
1.1% 0.8% 0.8% 0.35% 0.35%
802.11n 上的 EVM -35 dB -39 dB -39 dB -48 dB -49 dB
重量 0.73 千克 (1.6 磅) 3.17 千克(7.0 磅),带电池 2.88 千克(6.35 磅) 29 千克(64.7 磅) 24.2 千克 (53.2 磅)
