RSA306B USB实时频谱分析仪产品技术资料
更多信息
- 频谱分析仪
- 产品支持
- 探索更多的射频频谱分析仪和频率分析仪型号
在线阅读:
RSA306使用您的电脑和泰克SignalVu-PC™ RF 信号分析软件,为9 kHz ~ 6.2 GHz信号提供实时频谱分析、流式捕获和深入信号分析功能,而且价格经济,携带异常方便,特别适合现场、工厂或科研应用。
主要性能指标
- 9 kHz ~ 6.2 GHz 频率范围,满足各种分析需求
- +20 dBm ~ -160 dBm 测量范围
- Mil-Std 28800 Class 2 环境、撞击和振动规范,适用于严酷的条件
- 在 6.2 GHz 整个频宽中快速扫描 (每秒 2 次),迅速检测未知信号
- 40 MHz采集带宽可以对现代标准执行宽带矢量分析
- 以100% 检测概率捕获持续时间最短 27 μs 的信号
主要特点
- 使用标配泰克 SignalVu-PC™ 软件,获得全功能频谱分析功能
- 17 种频谱和信号分析测量显示可支持几十种测量类型
- 地图绘制、调制分析、WLAN、LTE 和蓝牙标准选项支持脉冲测量、播放记录的文件、信号勘测和频率/相位稳定测量
EMC/EMI 预一致性测试和调试 - CISPR 检测器, 预定标准, 极限线, 简便设置附件, 环境特点捕获, 故障分析, 报告生成
- DataVu-PC 软件能够在可变带宽中实现多台记录
- 实时频谱/ 三维频谱图显示,使查找瞬态信号和干扰的时间达到最小
- 标配应用编程接口 (API),适用于 Microsoft Windows 环境
- MATLAB 仪器驱动程序,用于仪器控制工具箱
- 流式捕捉技术,记录长期事件
- 三年保修
应用
- 学术/教育
- 工厂或现场维护、安装和维修
- 经济型设计和制造
- 搜寻干扰
RSA306B:一种全新的仪器类别
RSA306B提供了全功能频谱分析和深入的信号分析功能,任何以前的产品都无法比肩其价格。通过使用最新商用接口及计算能力,RSA306B把信号采集与测量分开,明显降低了仪器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。从采集硬件中单独管理PC,可以简便地升级计算机,最大限度地减少IT管理问题。
SignalVu-PC™软件和API,支持深入分析和快速编程交互
RSA306B运行SignalVu-PC,这一强大的程序是泰克高性能信号分析仪的基础。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择SignalVu-PC 编程接口,也可以使用标配的应用编程接口(API),其提供了一套丰富的命令和测量功能。.另外还为API 提供了MATLAB 驱动程序,可以与MATLAB 和仪器控制工具箱一起使用。
DataVu-PC 多仪器记录和分析软件,支持大型记录
DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽,同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕, DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号,而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。
SignalVu-PC 基本版中包括的测量
免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下表概括了SignalVu-PC 免费软件中包括的测量。
通用信号分析 | |
频谱分析仪 | 1 kHz ~ 6.2 GHz 频宽 三条光迹外加数学光迹和三维频谱图光迹 5 个标记,包括功率、相对功率、积分功率、功率密度和 dBc/Hz 功能 |
DPX 频谱/频谱图 | 实时显示频谱,以 100% 检测概率在 40 MHz 频宽中侦听 27 μs 信号 |
幅度、频率、相位随时间变化、RF I 和 Q 随时间变化 | 基本矢量分析功能 |
时间概况/导航器 | 可以方便地设置采集和分析时间,在多个域中进行深入分析 |
频谱图 | 使用二维或三维瀑布图分析和再分析信号 |
AM/FM 收听 | 收听 FM 和 AM 信号,并记录到文件中 |
模拟调制分析 | |
AM、FM、PM 分析 | 测量关键 AM、FM、PM 参数 |
射频测量 | |
杂散信号测量 | 用户自定义极限线和区域,在仪器整个范围内自动进行频谱违规测试;可以保存和调用四条轨迹;选项 SVQP 提供了 CISPR 准峰值和平均值检测器 |
频谱辐射模板 | 用户自定义模板或特定标准模板 |
占用带宽 | 测量 99% 功率、-xdB 下降点 |
通道功率和 ACLR | 可变通道和相邻/交替通道参数 |
MCPR | 完善灵活的多通道功率测量 |
CCDF | 互补累积分布函数,绘制信号电平统计变化图 |
RSA306B及SignalVu-PC为现场和实验室提供了基础测量和高级测量功能
看到您以前从未看到的细节:RSA306B 的 40 MHz 实时带宽与 SignalVu-PC 的处理能力相结合,为您显示每一个信号,在使用高性能电脑时可显示最短持续时间为 27 μs 的信号。下图显示了WLAN 传输( 绿色和橙色),在屏幕中重复出现的窄信号是一只蓝牙接入探头。三维频谱图( 屏幕上方部分) 在时间上把这些信号清楚地分开,显示任何信号碰撞。
监测变得异常简便。频谱模板测试捕获频域中发现的瞬态信号细节,如间歇性干扰。模板测试可以设置成停止采集、保存采集、保存图片、发送声音警报。下图显示了为监测一个频段违规而创建的频谱模板( 频谱画面上的橙色部分)。发生了一个持续时间为125μs的瞬态信号,违反了模板,违规用红色显示。在红色违规区域上方的三维频谱图( 圆圈) 中可以清楚地看到瞬态信号。
RSA306B和SignalVu-PC可以简便地执行EMI预一致性测试和诊断测量。可以在校正文件中输入和存储变送器、天线、前置放大器和电缆增益/损耗,可以使用SignalVu-PC的标准杂散测量功能,为测试确定极限行。下图显示了 30MHz ~ 960 MHz 测试,其中阴影部分是 FCC Part 15 Class A 极限。蓝色谱线是捕获的环境特点。违规记录在图下的结果表中。可以使用选项 SVQP 增加 CISPR 准峰值和平均值检测器。
可以使用选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导,用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时,您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在本地测量感兴趣的频率,无需扫描。
SignalVu-PC 标配AM 和FM 信号分析功能。下面的屏幕图显示了把载波调制到48.9% 总AM 的1 kHz 音调幅度。频谱画面上使用标记以1 kHz 偏置距载波12.28 dB 测量调制边带。调制画面同时查看相同的信号,显示了AM 随时间变化及+Peak、-Peak 和总AM 测量。选项SVA 提供了模拟音频调制高级测量,包括SINAD、THD 和调制速率。
SignalVu-PC特定应用许可

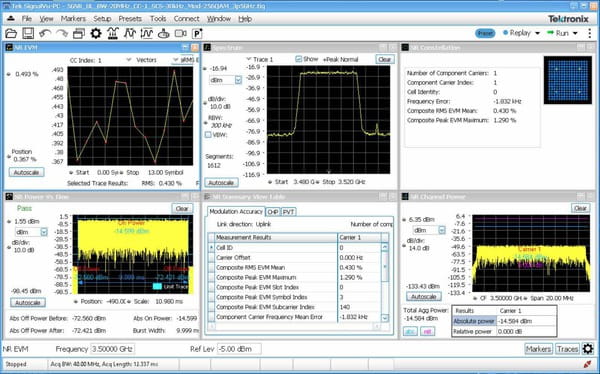

SignalVu-PC提供了大量的面向应用的测量和分析许可,包括:
- 通用调制分析(27 种调制类型,包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、准峰值和平均值检测器进行 EMC/EMI 分析
- 对第 1 期和第 2 期信号进行 P25 分析
- 对802.11a/b/g/j/p、802.11n、802.11ac 进行 WLAN 分析
- LTE™ FDD 和 TDD 基站 (eNB) 小区号和 RF 测量
- 基本速率、低能耗和 Bluetooth 5 的 Bluetooth® 分析。部分支持增强数据速率
- 地图和信号强度
- 脉冲分析
- AM/FM/PM/ 直接音频测量,包括 SINAD、THD
- 播放记录的文件,包括在所有域中进行全面分析
- 信号分类和勘测

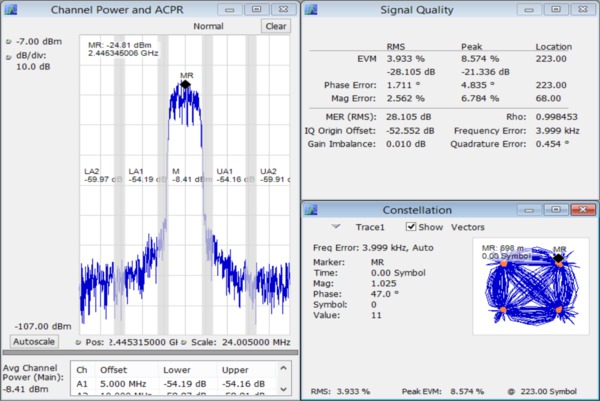

调制分析应用SVM提供了多个调制质量显示画面。下面的截图显示了标准通道功率/ACLR测量及QPSK信号的星座图和矢量信号质量测量。
SignalVu-PC应用SV26在APCO P25信号上迅速执行基于标准的发射机健康校验。下图显示了使用频谱分析仪监测第二期信号中的异常事件,同时执行发射机功率、调制和频率测量。

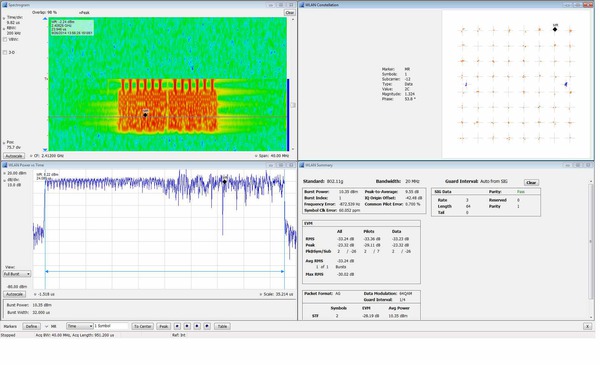

可以方便地进行完善的WLAN 测量。在下面所示的802.11g 信号中,三维频谱图显示了初始导频序列,后面是主信号突发。数据包的调制自动检测为64 QAM,显示为星座图。数据摘要显示EVM 为-33.24 db RMS,突发功率测得10.35dBm。SignalVu-PC应用程序适用于带宽高达40 MHz的802.11a/b/j/g/p、802.11n和802.11ac。

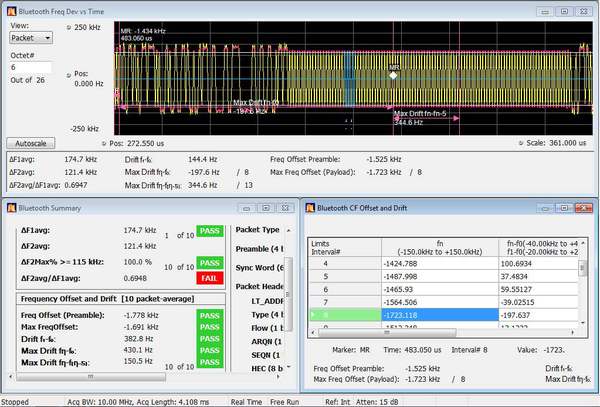

增加了两个新选项,帮助您在时域、频域和调制域中进行基于 Bluetooth SIG 标准的发射机 RF 测量。选件 SV27 支持 RF 规定的基本速率和低能耗发射机测量。TS.4.2.0 和 RF-PHY.TS.4.2.0 测试规范它还解调并提供增强数据速率数据包的符号信息。选件 SV31 支持蓝牙 5 标准(LE 1M、LE 2M、已编码 LE)和核心规范中规定的测量。这两个选件也解码所传输的物理层数据并使用颜色编码符号表中的数据包字段以便清晰标识。
提供了测试通过/失败结果,支持量身定制的极限。下面的测量显示了方差相对于时间关系、频率偏置和漂移、测量摘要及测试通过/失败结果。
SignalVu-PC MAP应用实现了干扰搜寻和位置分析功能。方位角功能可以在绘制的测量地图上画线或画箭头,指明进行测量时天线指向的方向,确定干扰位置。还可以创建和显示测量标签。
应用 SV28 实现了下述 LTE 基站发射机测量:
- 小区 ID
- 通道功率
- 占用带宽
- 邻道泄漏比(ACLR)
- 频谱辐射模板(SEM)
- TDD的发射机关闭功率
- 基准信号 (RS) 功率
有四种预置用于加快预一致性测试和确定小区号。这些预置被定义为小区号、ACLR、SEM、频道功率和 TDD Toff 功率。测量满足 3GPP TS 第 12.5 版中的定义,支持所有基站类别,包括微微小区和家庭基站。报告测试通过/不通过信息,支持所有通道带宽。
小区号预置在星座图中显示一级同步信号 (PSS) 和二级同步信号 (SSS)。它还提供频率误差。
ACLR 预置测量 E-UTRA 和 UTRA 邻道,支持不同的UTRA芯片速率。在没有输入时,ACLR 还支持根据测得的噪声进行噪声校正。ACLR和SEM都在扫描模式(默认状态)下运行,或在要求的测量带宽低于40 MHz时在更快的单次采集(实时)模式下运行。
信号分类应用(SV54)支持专家系统指引,协助用户对信号分类。它提供了多个图形工具,可以迅速创建关心的频谱区域,可以高效地对信号分类。频谱曲线模板叠加在轨迹上方时提供了信号形状指引,同时显示了频率、带宽、通道编号和位置,可以迅速进行校验。可以迅速简便地对WLAN、GSM、W-CDMA、CDMA、蓝牙标准和增强数据速率、LTE FDD和TDD及ATSC信号分类。可以从H500/RSA2500信号数据库库中导入数据库,简便地转换为新的软件库。
上面是典型的信号勘测。这一勘测是电视广播频段的一部分,7个区域被声明为允许(Permitted)、未知(Unknown)或未授权(Unauthorized),每个区域分别用色条指明。
在这个图中,我们选择了单个区域。由于我们已经声称这是ATSC视频信号,因此ATSC信号的频谱模板叠加显示在区域中。信号与频谱模板匹配度非常高,包括信号下方的残留载波、ATSC广播的特点。
可以使用SignalVu-PC及地图绘制功能手动指明现场测量的方位角,大大提升三角测量工作。新增智能天线,能够把其方向报告给SignalVu-PC,自动实现这一过程。在搜寻干扰的过程中自动绘制测量的方位角/方位,可以大大加快搜索干扰源使用的时间。泰克作为完整的干扰搜寻解决方案的一部分提供Alaris DF-A0047手持式寻向天线,频率覆盖范围为20 MHz -8.5 GHz (选配9 kHz-20 MHz)。用户只需松开天线上的控制按钮,SignalVu-PC Map就会自动记录方位角信息和选定测量。完整的 DF-A0047 天线技术数据可以参见单独的天线产品技术资料,从网址:www.Tektronix.com 查找。

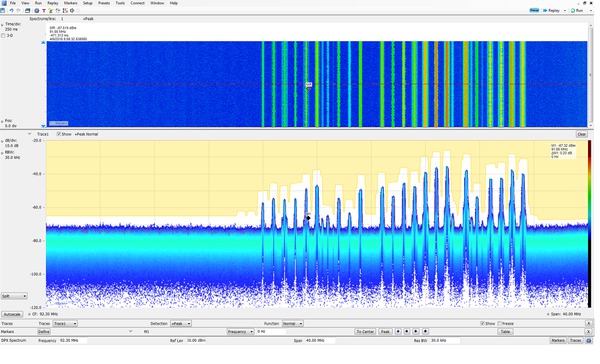

播放记录的信号可以把观察等待频谱违规的时间从几小时缩短到几分钟,您可以在桌面上复核记录的数据。记录长度只受存储介质容量限制,记录是SignalVu-PC中标配的基本功能。SignalVu-PC应用SV56播放可以全面分析所有SignalVu-PC 测量数据,包括DPX三维频谱图。在播放过程中保持最短信号时长指标。可以执行AM/FM音调解调。提供了可变频宽、解析带宽、分析长度和带宽。可以在记录的信号上执行频率模板测试,支持最高40 MHz频宽,模板违规操作包括蜂鸣、停止操作、保存轨迹、保存图像、保存数据。可以选择并循环播放的各个部分,重复考察关心的信号。播放可以是无隙的,也可以插入时隙,缩短复核时间。实时速率播放保证了AM/FM解调的保真度,提供了与实际时间1:1播放。记录的时钟时间在三维频谱图标记中显示,与真实世界事件相关。在下图中,正在重播FM频段,使用一个模板检测频谱违规,同时侦听92.3 MHz中心频率的FM信号。
DataVu-PC 多仪器记录和分析软件,支持大型记录
DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽,同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕, DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号,而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。
USB频谱分析仪使用的仪器控制器
在此输入有关概念的简要描述(可选)。
泰克作为RSA306B选项及单机版提供Panasonic FZ-G1平板电脑。在从泰克购买时,FZ-G1配置的指标如下。为泰克配置的平板电脑有许多选项和功能在松下销售的基本FZ-G1中没有提供。
在从泰克购买时,FZ-G1 预装了 SignalVu-PC 软件,包括自定义编程显示设置和前面板按钮,优化了 SignalVu-PC 体验。
此外,泰克已经测试 FZ-G1,确保这一配置满足所有 USB 频谱分析仪规定的实时性能。
仪器控制器的主要指标
- Windows 10 专业版操作系统
- Intel® Core i5-5300U 2.30GHz 处理器(中国版为 i5-4310U 2.00GHz)
- 8GB RAM 256 GB
- 256 GB固态硬盘
- 10.1" (25.6 cm) 日光下可读屏幕
- 10点多触点+模数转换器屏幕加标配输入笔界面
- USB 3.0 + HDMI端口, 第二个 USB端口
- Wi-Fi, Bluetooth®和4G LTE多载波移动宽带,支持卫星GPS
- 经过MIL-STD-810G认证(4' 跌落, 撞击, 振动, 雨水, 尘土, 沙粒, 高度, 冷冻/解冻, 高温/低温, 温度骤变, 湿度, 易爆气体)
- 经过IP65认证的密封全天候设计
- 集成麦克风
- 集成扬声器
- 屏幕上和按钮式音量和静音控制
- 集成备用电池,支持热插拔蓄电池
- 3年保修,带有商业级支持(由松下在本地区提供)
技术数据
除另行说明外,所有技术规格都有保证。
频率
- RF 输入频率范围
- 9 kHz 到 6.2 GHz
- 频率参考精度
- 校准初始精度
±3 ppm + 老化 (18 °C ~ 28 °C 环境温度下预热 20 分钟后)
- 精度,典型值
±20 ppm + 老化 (-10 °C ~ 55 °C 环境温度下预热 20 分钟后)
- 老化,典型值
± 3 x 10-6(1styear), 以后每年±1 x 10-6
- 外部频率参考输入
- 输入频率范围
- 10 MHz ±10 Hz
- 输入电平范围
- -10 dBm ~ +10 dBm 正弦曲线
- 阻抗
- 50 Ω
- 中心频率分辨率
- 块IQ 样点
- 1 Hz
- 流式ADC 样点
- 500 kHz
幅度
- RF 输入阻抗
- 50 Ω
- RF 输入VSWR (典型值)
≤ 1.8:1 (10 MHz ~ 6200 MHz, 参考电平≥ +10 dBm)
(等效回波损耗: ≥11 dB)
- 无损坏最大RF 输入电平
- DC 电压
- ±40 VDC
- 参考电平≥ -10 dBm
- +23 dBm ( 连续或峰值)
- 参考电平< -10 dBm
- +15 dBm ( 连续或峰值)
- 最大RF 输入工作电平
- 仪器能够满足测量规范的RF 输入的最大电平。
- 中心频率< 22 MHz (低频路径)
- +15 dBm
- 中心频率≥22 MHz (RF 路径)
- +20 dBm
- 所有中心频率上的幅度精度
中心频率 保障值(18 °C ~ 28 °C) 典型值 (95%置信度) (18 °C ~ 28 °C) 典型值 (-10 °C ~ 55 °C) 9 kHz - < 3 GHz ±1.2 dB ±0.8 dB ±1.0 dB ≥ 3 GHz - 6.2 GHz ±1.65 dB ±1.0 dB ±1.5 dB - 参考电平+20 dBm ~ -30 dBm, 在测试前运行对准。
适用于校正后的IQ数据,信噪比> 40 dB。
上述指标适用于在普通出厂校准绝对湿度条件下工作和贮存的情况(每立方米空气中有8克水)。其他湿度指标在技术数据和性能检验技术参考资料中提供。
- 参考电平+20 dBm ~ -30 dBm, 在测试前运行对准。
中间频率和采集系统
- IF 带宽
- 40 MHz
- ADC 采样率和位宽度
- 112 Ms/s, 14 位
- 实时IF 采集数据( 未校正)
- 112 Ms/s, 16 位整数实数样点
40 MHz 带宽, 28 ±0.25 MHz 数字IF, 未校正。校正后的值与保存的数据一起存储
块数据平均传送速率为224 MB/s
- 块基带采集数据( 校正后)
- 最大采集时间
- 1秒
- 带宽
- ≤ 40 /( 2N) MHz, 0 Hz 数字IF, N ≥ 0
- 采样率
- ≤ 56 / (2N) Msps, 32 位浮动复数样点, N ≥ 0
- 通道幅度平坦度
基准电平 +20 dBm ~ -30 dBm, 在测试前对准运行。适用于校正后的IQ数据,信噪比> 40 dB。
中心频率范围 保证 典型值 18 ⁰C ~ 28 ⁰C 24 MHz 到 6.2 GHz ±1.0 dB ±0.4 dB 22 MHz 到 24 MHz ±1.2 dB ±1.0 dB -10 ⁰C ~ 55 ⁰C 24 MHz 到 6.2 GHz --- ±0.5 dB 22 MHz 到 24 MHz --- ±2.5 dB
触发
- 触发/ 同步输入
- 电压范围
- TTL, 0.0 V - 5.0 V
- 触发电平, 正向阈值电压
- 最小1.6 V, 最大2.1 V
- 触发电平, 负向阈值电压
- 最小1.0 V, 最大1.35 V
- 阻抗
- 10 kΩ
- IF 功率触发
- 阈值范围
- 距参考电平0 dB ~ -50 dB, 噪底以上>30 dB 触发电平, 1 dB 步长
- 类型
- 上升沿或下降沿
- 触发再准备时间
≤100 μs
噪声和失真
- 显示的平均噪声电平 (DANL)
- 基准电平 = -50 dBm, 输入端接50 Ω负载, 对数平均检测 (平均10次)。频宽> 40 MHz的SignalVu-PC频谱测量可以在第一段频谱扫描中使用LF或RF路径。
中心频率 频率范围 DANL (dBm/Hz) DANL (dBm/Hz), 典型值 < 22 MHz (LF 路径) 100 kHz - 42 MHz ≤-130 -133 ≥ 22 MHz (RF 路径) 2 MHz - <5 MHz ≤-145 ≤-148 5 MHz - <1.0 GHz ≤-161 ≤-163 1.0 GHz - <1.5 GHz ≤-160 ≤-162 1.5 GHz - <2.5 GHz ≤-157 ≤-159 2.5 GHz - <3.5 GHz ≤-154 ≤-156 3.5 GHz - <4.5 GHz ≤-152 ≤-155 4.5 GHz - 6.2 GHz ≤-149 ≤-151
- 相位噪声
- 使用 1 GHz CW 信号在 0 dBm 时测得的相位噪声
下述表格项目用 dBc/Hz 单位表示
中心频率 Offset 1 GHz 10 MHz (典型值) 1 GHz (典型值) 2.5 GHz (典型值) 6 GHz (典型值) 1 kHz ≤-84 ≤-115 ≤-89 ≤-78 ≤-83 10 kHz ≤-84 ≤-122 ≤-87 ≤-84 ≤-85 100 kHz ≤-88 ≤-126 ≤-93 ≤-92 ≤-95 1 MHz ≤-118 ≤-127 ≤-120 ≤-114 ≤-110
- 残余杂散响应
- (基准电平 ≤ -50 dBm, RF输入, 50 Ω负载)
- CF范围 9 kHz - < 1 GHz
- < -100 dBm
- CF范围 1 GHz - < 3 GHz
- < -95 dBm
- CF范围 3 GHz - 6.2 GHz
- < -90 dBm
- 对下述本振相关杂散信号例外
- < -80 dBm:2080-2120 MHz
- 杂散 FM
- < 10 HzP-P (95% 置信度)
- 3 阶互调制失真
- 两个CW 信号, 1 MHz隔离度, 每个输入信号电平低于RF输入基准电平设置5 dB
-15 dBm的基准电平使前置放大器失效;-30 dBm的基准电平使前置放大器失效
- 中心频率 2130 MHz
- ≤ -63 dBc @ 基准电平 -15 dBm, 18 ⁰C ~ 28 ⁰C
≤ -63 dBc @ 基准电平 -15 dBm, -10 ⁰C ~ 55 ⁰C, 典型值
≤ -63 dBc @ 基准电平 -30 dBm, 典型值
- 40 MHz ~ 6.2 GHz, 典型值
- < -58 dBc @ 基准电平 = -10 dBm
< -50 dBc @ 基准电平 = -50 dBm
- 3阶侦听 (TOI)
- 中心频率2130 MHz
- ≥ +13 [email protected]基准电平 -15 dBm, 18 ⁰C ~ 28 ⁰C
≥ +13 dBm @ 基准电平 -15 dBm, -10 ⁰C ~ 55 ⁰C, 典型值
≥ -2 dBm @ 基准电平 -30 dBm, 典型值
- 40 MHz ~ 6.2 GHz, 典型值
- +14 dBm @ 基准电平 -10 dBm
-30 dBm @ 基准电平 -50 dBm
- 2阶谐波失真, 典型值
- < -55 dBc, 10 MHz ~ 300 MHz, 参考电平 = 0 dBm
< -60 dBc, 300 MHz ~ 3.1 GHz, 参考电平 = 0 dBm
< -50 dBc, 10 MHz ~ 3.1 GHz, 参考电平 = -40 dBm
例外:< -45 dBc,1850-2330 MHz 范围内
- 2阶谐波侦听(SHI)
- +55 dBm, 10 MHz ~ 300 MHz, 基准电平= 0 dBm
+60 dBm, 300 MHz ~ 3.1 GHz, 基准电平= 0 dBm
+10 dBm, 10 MHz ~ 3.1 GHz, 基准电平 = -40 dBm (例外: 1850-2330 MHz 范围中 +5 dBm)
- 输入相关杂散响应(SFDR)
- ≤ 6.2 GHz输入频率和18 - 28 ºC
级别 中心频率范围 由于下述机制产生的杂散响应: RFx2*LO1, 2RFx2*LO1, RFx3LO1, RFx5LO1, RF 到 IF 馈通, IF2 镜频 ≤ -60 dBc ≤ 6200 MHz 由于第一IF镜频导致的杂散响应(RFxLO1) ≤ -60 dBc < 2700 MHz ≤ -50 dBc 2700 - 6200 MHz - ≤ 6.2 GHz和18 - 28 ºC时的例外情况, 典型值
类型 级别 中心频率范围 IF馈通 ≤ -45 dBc 1850 - 2700 MHz 第一IF镜频 ≤ -55 dBc 1850 - 1870 MHz ≤ -35 dBc 3700 - 3882 MHz ≤ -35 dBc 5400 - 5700 MHz 第二 IF 镜频 ≤ -50 dBc 22 - 1850 MHz ≤ -50 dBc 4175 - 4225 MHz RFx2LO ≤ -50 dBc 4750 - 4810 MHz 2RFx2LO ≤ -50 dBc 3900 - 3840 MHz RFx3LO ≤ -45 dBc 4175 - 4225 MHz - 在18 - 28 ºC时由于ADC镜频导致的杂散响应
级别 中心频率范围 ≤ -60 dBc 距中心频率的偏置> 56 MHz ≤ -50 dBc 56 MHz ≥距中心频率的偏置≥ 36 MHz
- 本振馈通到输入连接器
- < -75 dBm,参考电平 = -30 dBm
音频输出
- 音频输出(从SignalVu-PC或应用编程接口)
- 触发类型
- AM, FM
- IF 带宽范围
- 五个选项, 8 kHz - 200 kHz
- 音频输出频率范围
- 50 Hz - 10 kHz
- 音频输出样点
- 16 位, 32 ks/s
- 音频文件输出格式
- .wav 格式, 16 位, 32 ks/s
SignalVu-PC 基本性能汇总
- SignalVu-PC/RSA306B 主要特点
- 最大频宽
- 40 MHz 实时
9 kHz - 6.2 GHz 扫频
- 最大采集时间
- 2.0 s
- 最小IQ 分辨率
- 17.9 ns ( 采集带宽= 40 MHz)
- 调谐
为下列标准提供了调谐表,其中用基于标准的通道方式表示频率选择。
蜂窝标准家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax
无需牌照的短距离通信: 802.11a/b/j/g/p/n/ac, Bluetooth
无绳电话: DECT, PHS
广播: AM, FM, ATSC, DVBT/H, NTSC
移动无线电, 寻呼机, 其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax
- 信号强度显示画面
- 信号强度指示灯
- 位于显示画面右侧
- 测量带宽
- 高达 40 MHz、取决于频宽和 RBW 设置
- 音调类型
可变频率,基于收到的信号强度
- 频谱和杂散信号显示
- 谱线
- 三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示;4 条谱线用于杂散信号显示
- 谱线函数
- 正常、平均 (VRMS)、最大保持、最小保持、对数平均
- 检波器
- 平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时,CISPR 准峰值和平均值
- 频谱谱线长度
- 801、2401、4001、8001、10401、16001、32001 和 64001 点
- RBW 范围
- 1.18 Hz ~ 8 MHz,频谱显示
- DPX 频谱显示
- 频谱处理速率(RBW = Auto,轨迹长度 801)
≤10,000 频谱/秒
- DPX 位图分辨率
- 201 像素垂直 x 801 像素水平
- DPX 三维频谱图最小时间分辨率1
- 1 ms
每秒≤10,000 (与频宽无关)
- 标记信息
- 幅度,频率,信号密度
- 100% 检测概率 (POI) 最短信号持续时间, 典型值1
100% POI 最短信号持续时间 测试控制器 27 Dell Desktop (Windows® 10 Enterprise, Intel® Core™ i7-4790 CPU, 3.6GHz, 8GB RAM, 256GB 固态硬盘) 34 Dell Desktop (Windows® 7 Enterprise, Intel® Core™ i7-2600 CPU, 3.4GHz, 8GB RAM, 256GB 固态硬盘) 36 Dell Desktop Latitude E6430 (Windows® 10 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盘) 35 Dell Laptop Precision M4700 (Windows® 8 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盘) 37 Panasonic ToughPad SAPL-TP-04 (Windows® 7 Pro, Intel® Core™ i5-5300U CPU, 2.3GHz, 8GB RAM, 256GB 固态硬盘) DPX 设置: Span=40 MHz, RBW=300 kHz (Auto)
- 跨度范围(连续处理)
- 1 kHz ~ 40 MHz
- 跨度范围(扫描)
- 直到仪器的最大频率范围
- 每步驻留时间
- 5 ms ~ 100 s
- 轨迹处理
- 颜色等级位图、+Peak、-Peak、平均值
- 轨迹长度
- 801、2401、4001、10401
- RBW 范围
- 1 kHz ~ 4.99 MHz
1由于在 Microsoft Windows™ 操作系统下运行的程序执行时间不确定,在主机电脑因其他处理任务负载过重时,可能满足不了这一指标。
- 全频宽扫描速度
- 1 MHz
- 16.5 GHz/s
- 100 kHz
- 16.5 GHz/s
- 10 kHz
- 13.7 GHz/s
- 1 kHz
- 1.9 GHz/s
- 相关信息:
- 使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3GHz 处理器, 8GB RAM, 256GB SSD, Windows®7 Pro 测量。频谱显示仅在屏幕上显示的测量。
- DPX 三维频谱图显示
- 轨迹检测
- + 峰值, - 峰值, 平均值(VRMS)
- 轨迹长度、内存深度
- 801(60,000 条轨迹)
2401(20,000 条轨迹)
4001(12,000 条轨迹)
- 每条线的时间分辨率
- 1 ms ~ 6400 s,用户可以选择
- 模拟调制分析( 标配)
- AM 解调精度, 典型值
- ±2%
0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率, 10% ~ 60%调制深度
0 dBm输入功率电平, 基准电平= 10 dBm
- FM 解调精度, 典型值
±3%
0 dBm中心输入, 载波频率1 GHz, 400 Hz/1 kHz 输入/调制频率
0 dBm输入功率电平, 基准电平= 10 dBm
- PM 解调精度, 典型值
±1%的测量带宽
0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率
0 dBm 输入功率电平, 基准电平= 10 dBm
SignalVu-PC应用许可
- AM/FM/PM 和直接音频测量 (SVAxx-SVPC)
- 载波频率范围(用于调制和音频测量)
- (1/2 × 音频分析带宽)至最大输入频率
- 最大音频频宽
- 10 MHz
- FM 测量(调制指数 >0.1)
- 载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
- AM 测量
- 载波功率、音频频率、调制深度(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
- PM 测量
- 载波功率、载波频率误差、音频频率、偏差(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
- 直接音频测量
- 信号功率、音频频率(+峰值、-峰值、峰-峰值/2、RMS)、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声(直接音频测量的输入频率限定在 >9 kHz)
- 音频滤波器
低通(kHz):0.3、3、15、30、80、300 及用户输入,最高 0.9 × 音频带宽
高通(Hz):20、50、300、400 及用户输入,最高 0.9 × 音频带宽
标准:CCITT、C-Message
去加重 (μs):25、50、75、750 及用户输入
文件:用户提供的由幅度/频率对组成的 .TXT 或 .CSV 文件。最多1000 对
性能特点,典型值 条件:除另行指明外,性能: 调制速率 = 5 kHz
AM 深度:50%
PM 偏差 0.628 弧度
FM AM PM 条件 载波功率精度 参阅仪器幅度精度 载频精度 ± 7 Hz +(发射机频率 × 基准频率误差) 参阅仪器频率精度 ± 2 Hz +(发射机频率 × 基准频率误差) 调制深度精度 不适用 ± 0.5% 不适用 偏差精度 ±(2% ×(速率 + 偏差)) 不适用 ± 3% 速率精度 ±0.2 Hz ±0.2 Hz ±0.2 Hz 残余 THD 0.5% 0.5% 不适用 残余 SINAD 49 dB
40 dB56 dB 42 dB
- 脉冲测量 (SVPxx-SVPC)
- 测量(标称值)
- 多分段捕获的 Pulse-Ogram™ 瀑布图显示,其中包括各脉冲的幅度与时间及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔(秒)、重复间隔 (Hz)、占空比 (%)、占空比(比率)、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应(时间)、时间标记。
- 最小检测脉宽,典型值
- 150 ns
- 平均开点功率,18 °C ~ 28 °C,典型值
±1.0 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 占空比,典型值
- ±0.2% 的读数
脉冲宽 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
- 平均发送功率,典型值
±1.0 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 峰值脉冲功率,典型值
±1.5 dB + 绝对幅度精度
脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 脉宽,典型值
读数的 ±0.25%
脉冲宽 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 通用数字调制分析 (SVMxx-SVPC)
- 调制格式
- BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
- 分析周期
- 最多 163,500 个采样点
- 测量滤波器
- 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、无
- 基准滤波器
- 高斯、升余弦、矩形、IS-95 REF、无
- 滤波器滚降因数
- α:0.001 : 1,0.001 步长
- 测量
- 星座图、解调 I&Q 随时间变化、误差矢量幅度 (EVM) 随时间变化、眼图、频率偏差随时间变化、幅度误差随时间变化、相位误差随时间变化、信号质量、符号表、格子图
- 最小符号速率
- 240 M 符号/秒
调制的信号必须全部包含在采集带宽内
- 自适应均衡器
- 线性均衡器、判定指导均衡器和前馈 (FIR) 均衡器,包括系数适配和可调节收敛速率。支持调制类型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
- QPSK 残余 EVM(中心频率 = 2 GHz),典型平均值
1.1 %(100 kHz 符号速率)
1.1 %(1 MHz 符号速率)
1.2%(10 MHz 符号速率)
2.5%(30 MHz 符号速率)
400 个符号测量长度,平均 20 次,归一化基准 = 最大符号幅度
- 256 QAM 残余 EVM(中心频率 = 2 GHz),典型平均值
0.8%(10 MHz 符号速率)
1.5 %(30 MHz 符号速率)
400 个符号测量长度,平均 20 次,归一化基准 = 最大符号幅度
- WLAN测量, 802.11a/b/g/j/p (SV23xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- 残余EVM - 802.11a/g/j /p (OFDM), 64-QAM, 典型值
2.4 GHz, 20 MHz带宽:-38 dB
5.8 GHz, 20 MHz带宽:-38 dB
输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
- 残余EVM - 802.11b, CCK-11, 典型值
2.4 GHz, 11 Mbps:2.0 %
输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61
- WLAN测量 802.11n (SV24xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- EVM性能 - 802.11n, 64-QAM, 典型值
2.4 GHz, 40 MHz带宽:-35 dB
5.8 GHz, 40 MHz带宽:-35 dB
输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
- WLAN测量 802.11ac (SV25xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- EVM性能- 802.11ac, 256-QAM, 典型值
5.8 GHz, 40 MHz带宽:-35 dB
输入信号电平是为最佳EVM优化的, 平均20个突发, 每个≥16个符号
- APCO P25 测量应用 (SV26xx-SVPC)
- 测量
- RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机吞吐量延迟、频率偏差随时间变化、功率随时间变化、瞬态频率特点、HCPM 发射机逻辑通道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记
- 调制保真度, 典型值
C4FM = 1.3%
HCPM = 0.8%
HDQPSK = 2.5%
输入信号电平是为最佳调制保真度优化的。
- 蓝牙测量应用(SV27xx-SVPC 和 SV31xx-SVPC)
- 支持的标准
Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强数据速率。Bluetooth® 5(在启用 SV31 时)。
- 测量
- 峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB带宽、频率误差、调制特点(包括ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比)、频率偏差随时间变化及包级和字节级测量信息、载频 f0、频率偏置(前置码和净荷)、最大频率偏置、频率漂移f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码信息、眼图、星座图
- 输出功率(BR 和 LE),典型平均值
支持的测量:平均功率、峰值功率
电平不确定性:参阅仪器幅度和平坦度指标
测量范围:信号电平 > –70 dBm
- 调制特点、典型平均值
支持的测量:ΔF1avg、ΔF2avg、ΔF2avg/ ΔF1avg、ΔF2max%>=115kHz(基本速率)、ΔF2max%>=115kHz(低能耗)
偏差范围:±280 kHz
偏差不确定性(0 dBm 时):
2 kHz + 仪器频率不确定性(基本速率)
3 kHz + 仪器频率不确定性(低能耗)
测量范围:标称通道频率 ±100 kHz
- 初始载波频率容限 (ICFT)(BR 和 LE),典型平均值
测量不确定性(0 dBm 时):<1 kHz1+ 仪器频率不确定性
测量范围:标称通道频率 ±100 kHz
- 载波频率漂移(BR 和 LE),典型平均值
支持的测量:最大频率偏置、漂移 f1- f0、最大漂移 fn-f0、最大漂移 fn-fn-5(BR 和 LE 50 μs)
测量不确定性:<2 kHz + 仪器频率不确定性
测量范围:标称通道频率 ±100 kHz
- 带内辐射 (ACPR)(BR 和 LE)
电平不确定性:参阅仪器幅度和平坦度指标
1标称功率 0 dBm
- LTE 下行链路 RF 测量 (SV28xx-SVPC)
- 支持的标准
3GPP TS 36.141 第 12.5 版
- 支持的帧格式
FDD 和 TDD
- 支持的测量和显示
- 邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图(带小区号、群号、段号、RS(参考信号)功率和频率误差)。
- ACLR 及 E-UTRA 频段(典型值,支持噪声校正)
第 1 邻道 65 dB
第 2 邻道 66 dB
- EMC 预一致性检查和故障排除 (EMCVUxx-SVPC)
- 标准
- EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G
- 功能
- EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点
- 检波器
+峰值、平均值、平均值(对数)、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值
- 限制线
- 最多 3 条限制线(带相应余量)
- 分辨率 BW
- 按照标准设置或由用户规定
- 驻留时间
- 按照标准设置或由用户规定
- 报告格式
- PDF、HTML、MHT、RTF、XLSX、图像文件格式
- 附件类型
- 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等
- 校正格式
- 增益/损耗常数、增益/损耗表、天线因数
- 谱线
- 保存/调出多达 5 条谱线、数学谱线(谱线 1 减去谱线 2)、环境谱线
- 地图绘制 (MAPxx-SVPC)
- 支持的地图类型
- Pitney Bowes MapInfo (*.mif), 位图 (*.bmp), Open Street Maps (.osm)
- 保存的测量结果
- 测量数据文件(导出的结果)
- 测量使用的地图文件
- Google Earth KMZ文件
- 可以调用的结果文件(轨迹和设置文件)
- 兼容 MapInfo 的 MIF/MID 文件
- 播放记录的信号 (SV56)
- 播放文件类型
RSA306、RSA500 或 RSA600 记录的 R3F
- 记录文件带宽
- 40 MHz
- 文件播放控制
- 通用:播放、停止、退出播放
位置:播放开始/结束点可设置在 0-100%
跳过:规定的跳跃长度为 73 μs 到文件大小的 99%
实时速率:按记录时间 1:1 比率
播放循环控制:播放一次,或连续循环
- 需要的内存
- 记录信号要求存储器支持 300 MB/s 的写入速率。以实时速率播放记录的文件要求存储器支持 300 MB/s 的读取速率。
输入, 输出, 接口, 功耗
- RF 输入
- N型, 孔式
- 外部频率参考输入
- SMA, 孔式
- 触发/同步输入
- SMA, 孔式
- 状态指示灯
- LED, 双色红/绿
- USB设备端口
- USB 3.0 - Micro-B, 可以与锁定翼形螺丝配对使用
- 功耗
- 依据USB 3.0 SuperSpeed要求:5.0 V, ≤ 900 mA (标称值)
物理特点
- 外观尺寸
- 高度
- 31.9毫米(1.25英寸)
- 宽度
- 190.5 mm
- 厚度
- 139.7毫米(5.5英寸)
- 重量
- 0.75千克(1.65磅)
法规
- 地区认证
- 欧洲:EN61326
澳大利亚/新西兰:AS/NZS 2064
- EMC辐射
- EN61000-3-2, EN61000-3-3, EN61326-2-1
- EMC抗扰能力
- EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11
环境性能
- 温度
- 工作时
- -10 ℃ 至 +55 ℃(+14 °F 至 +131 °F)
- 非工作高度
- -51 ℃ 至 +71 ℃(-60 °F 至 +160 °F)
- 湿度(工作时)
- +30 °C ~ +40 °C (+86 °F ~ 104 °F)时5% ~ 75% ±5%相对湿度(RH)
超过+40 °C ~ +55 °C (+86 °F ~ +131 °F)时5% ~ 45% RH
- 海拔高度
- 工作高度
- 最高9,144米(30,000英尺)
- 非工作高度
- 15,240米(50,000英尺)
- 动态
- 机械震动, 工作时
- 半正弦机械震动, 30 g峰值幅度, 11 μs持续时间, 每个轴每个方向跌落三次(共18次)
- 随机振动, 未工作时
- 0.030 g2/Hz, 10-500 Hz, 每个轴30分钟, 三个轴(共90分钟)
- 处理和运输
- 台式机处理, 工作时
- 根据MIL-PRF-28800F Class 2工作时规范:把相应边缘旋转着跌落在设备的相应侧面
- 运输中跌落, 没有工作时
- 根据MIL-PRF-28800F Class 2没有工作时规范:运输中跌落到设备的六个面和四个角上,从30 cm (11.8英寸)的高度,总计冲击10次
订货信息
型号
- RSA306B
USB实时频谱分析仪, 9 kHz - 6.2 GHz, 40 MHz 采集带宽。
RSA306B要求PC采用Windows 7、Windows 8/8.1或Windows 10, 64位操作系统。运行RSA306B要求有一条USB 3.0连接。安装SignalVu-PC要求8 GB RAM和20 GB空闲硬盘空间。为实现RSA306B实时功能的全部性能,要求使用Intel Core i7第四代处理器。可以使用性能较低的处理器,但实时性能会下降。
贮存流式数据要求PC配备的硬盘能够支持300 MB/s的流存储速率。
RSA306B 订货信息
项目 | 说明 |
---|---|
RSA306B | USB 实时频谱分析仪,9 kHz - 6.2 GHz,40 MHz 采集带宽 |
选项 CTRL-G1-B | 便携式控制器,巴西电源,参见各国供货情况列表 |
选项 FZ-G1 | 便携式控制器, 中国电源,参见各国供货情况列表 |
选项 CTRL-G1-E | 便携式控制器,欧洲电源,参见各国供货情况列表 |
选项 CTRL-G1-I | 便携式控制器,印度电源,参见各国供货情况列表 |
选项 CTRL-G1-N | 便携式控制器,北美电源,参见各国供货情况列表 |
选项 CTRL-G1-U | 便携式控制器,英国电源,参见各国供货情况列表 |
SignalVu-PC特定应用许可
FZ-G1 控制器订货信息
标配附件
- 174-6796-xx
- USB 3.0锁定电缆 (1 M)
- 063-4543-xx
- SignalVu-PC软件, 文档资料, USB密钥
- 071-3323-xx
- 打印的安全/安装手册(英文)
保修
- RSA306B
- 3 年
- FZ-G1平板电脑
- 3年,含商业级支持(由松下在本地区提供)
- Alaris DF-A0047天线
- 1年(由Alaris提供)
RSA306B服务选项*
- 选项 C3
- 3 年校准服务
- 选项 C5
- 5 年校准服务
- 选项 D1
- 校准数据报告
- 选项 D3
- 3 年校准数据报告(要求选项 C3)
- 选项 D5
- 5 年校准数据报告(要求选项 C5)
- 选项 R3
- 3 年维修服务(包括保修)
- 选项 R5
- 5 年维修服务(包括保修)
* 不适用于控制器选项。
推荐附件
泰克为 RSA306B 提供了机架安装、硬面和软面手提箱、转接头、衰减器、电缆、阻抗转换器、天线及其他附件。
- 机箱和机架安装
- RSA300TRANSIT
- 硬面运送箱,RSA306/306B 实时频谱分析仪
- RSA300CASE
- 软运送箱,RSA306/306B 实时频谱分析仪
- RSA306BRACK
- RSA306 或 RSA306B 机架安装套件,安放 2 台仪器
- 电缆
- 174-6949-00
- USB 3.0 锁定电缆,0.5 米(长度是仪器标配的 USB 电缆的一半)
- 012-1738-00
- 电缆,50 欧姆,40英寸,N 型(针式)到 N 型(针式)
- 012-0482-00
- 电缆,50 Ω,BNC(针式)3 英尺(91 cm)
- 适配器
- 103-0045-00
- 适配器,同轴电缆,50 欧姆 N 型(孔式)到 BNC 型(孔式)
- 013-0410-00
- 适配器,同轴电缆,50 欧姆 N 型(孔式)到 N 型(孔式)
- 013-0411-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 N 型(孔式)
- 013-0412-00
- 适配器,同轴电缆,50 欧姆,N 型(针式)到 N 型(针式)
- 013-0402-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 N 7/16 型(针式)
- 013-0404-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 7/16 型(孔式)
- 013-0403-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 DIN 9.5 型(针式)
- 013-0405-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 DIN 9.5 型(孔式)
- 013-0406-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 SMA 型(孔式)
- 013-0407-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 SMA 型(针式)
- 013-0408-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 TNC 型(孔式)
- 013-0409-00
- 适配器,同轴电缆,50 欧姆 N 型(针式)到 TNC 型(针式)
- 衰减器和 50/75 Ω 连接盘
- 013-0422-00
- 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 BNC 型(孔式)75 欧姆
- 013-0413-00
- 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 BNC 型(针式)75 欧姆
- 013-0415-00
- 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 F 型(针式)75 欧姆
- 015-0787-00
- 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 F 型(孔式)75 欧姆
- 015-0788-00
- 连接盘,50/75 欧姆,最小损耗,N 型(针式)50 欧姆到 N 型(孔式)75 欧姆
- 011-0222-00
- 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(孔式)到 N 型(孔式)
- 011-0223-00
- 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(针式)到 N 型(孔式)
- 011-0224-00
- 衰减器,固定,10 dB,2 W,DC-8 GHz,N 型(针式)到 N 型(针式)
- 011-0228-00
- 衰减器,固定,3 dB,2 W,DC-18 GHz,N 型(针式)到 N 型(孔式)
- 011-0225-00
- 衰减器,固定,40 dB,100 W,DC-3 GHz,N 型(针式)到 N 型(孔式)
- 011-0226-00
- 衰减器,固定,40 dB,50 W,DC-8.5 GHz,N 型(针式)到 N 型(孔式)
- 天线
- 119-6609-00
柔性鞭状天线, BNC针式连接器, PVC涂层, 长约 8 英寸。灵敏度中心约 136 MHz, 传输频段 5-1080 MHz
- DF-A00471
- 定向天线,20-8500 MHz,带有电子罗盘和预放大器(有关 DF-A0047 更多信息,请在 Tektronix.com 上搜索)
- DF-A0047-011
- DF-A0047 定向天线频率范围扩展装置,9 kHz-20 MHz
- DF-A0047-C11
- 包括 DF-A0047 天线和 DF-A0047-01 扩展装置
- 016-2107-001
- DF-A0047 和 DF-A0047-01 运送箱
- 119-6594-00
Yagi 天线,825-896 MHz,前向增益(半波双极):10 dB
- 119-6595-00
Yagi 天线,895-960 MHz,前向增益(半波双极):10 dB
- 119-6596-00
- Yagi 天线,1710-1880 MHz,前向增益(半波双极):10.2 dB
- 119-6597-00
- Yagi 天线,1850-1990 MHz,前向增益(半波双极):9.3 dB
- 119-6970-00
- 磁铁安装的天线,824 MHz 至 2170 MHz(要求适配器 103-0449-00)
- EMC 附件
- EMI-DEBUG-HWPARTS
- 用于调试的 EMI 附件套件(包括 EMI-NF-Probe 和 EMI-NF-AMP)
- EMI-RE-HWPARTS
- 用于辐射预符合性测试的 EMI 附件套件(包括:EMI-BICON-ANT、EMI-CLP-ANT、EMI-PREAMP、EMI-TRIPOD、CABLE-5M、CABLE-1M)
- EMI-BICON-ANT
- 25 MHz 至 300 MHz 双锥形天线
- EMI-CLP-ANT
- 300 MHz 至 1 GHz 紧凑型对数周期天线
- EMI-PREAMP
- 1 MHz 至 1 GHz 预放大器
- EMI-TRIPOD
- 天线三脚架(0.8 到 1.5 米)
- EMI-LISN50uH-US2
- 50uH 交流线路阻抗稳定网络,用于测试采用美国 NEMA 5-15 电源插头(最大电源电压 120V)的设备
- EMI-LISN50uH-EU2
- 50uH 交流线路阻抗稳定网络,用于测试采用欧盟 Schuko CE7/4 电源插头(最大电源电压 240V)的设备
- EMI-LISN50uH-GB2
- 50uH 交流线路阻抗稳定网络,用于测试采用英国 BS1363 电源插头(最大电源电压 240V)的设备
- EMI-LISN5uH
- LI5uH 直流线路阻抗稳定网络
- EMI-NF-PROBE
- 近场探头组
- EMI-TRANS-LIMIT
- 瞬态限幅器(150 kHz 至 30 MHz)
- CABLE-1M
- 电缆,1 米
- CABLE-3M
- 电缆(3 米)
- CABLE-5M
- 电缆,5 米
- EMI-NF-AMP
- 近场探头放大器
- 滤波器、探头、演示电路板
- 119-7246-00
- 预滤波器,通用,824 MHz 至 2500 MHz,N 型(孔式)连接器
- 119-7426-00
- 预滤波器,通用,2400 MHz 至 6200 MHz,N 型(孔式)连接器
- 119-4146-00
- EMCO 电场/磁场探头。N-BNC 转接头 (103-0045-00) 和 3 英尺 BNC 电缆 (012-0482-00) 推荐用于探头套件
- 电场/磁场探头, 经济型替代方案
- 由 Beehive 提供www. http://beehive-electronics.com/
(N-BNC 转接头 (103-0045-00) 和 3 英尺 BNC 电缆 (012-0482-00) 推荐用于探头套件)
- RSA-DKIT
- RSA 第 3 版演示电路板, 带 N-BNC 转接头, 机箱, 天线, 说明。详情参见单独的产品技术资料。
1在中国、日本、新西兰、澳大利亚、韩国、俄罗斯、白俄罗斯、哈萨克斯坦不提供
2在加拿大不提供
