精密ISI测试附件

BERTScope™差分电路板

底价范围

-

更多信息:

在线阅读:

BERTScope差分ISI电路板工程师满足了构建压力眼图型接收机容限测试信号的需求。对希望使用去加重等功能测试半导体电路的设计人员,它提供了各种方便现实的测试通道。

欧盟客户通知

本产品尚未更新以符合 RoHS 2 指令 2011/65 / EU 要求,且将不会发货至欧盟。在 2017 年 7 月 22  日前,客户可以通过欧盟市场的库存购买产品直至库存售罄。泰克致力于为您提供所需的解决方案。请联系您的当地销售代表以获取进一步帮助,或确定是否有可用的替代产品。泰克将继续为全球范围内仍享受质保支持的产品提供服务。

主要特点

电路板设计了下述特点:

  • 采用专门设计,为引入受控数量的符号间干扰(ISI)、执行压力测试及用于一般实验室提供低成本、高精度方案。
  • 下面9种长度的配套差分线路:

    2.42"、5"、6.75"、9"、12"、17"、24"、31"、40"

  • 配套3dB衰减器,在串行ATA等标准一致性测试中简便地调整幅度

    BSA12500ISI-Datasheet

  • 对拥有多台不同测试设备的实验室来说既灵活又易用
  • 连接器成对对准,简便地级联多条线路,增加长度
  • 选择提供单独检定的参数数据
  • 正确展示趋肤效应损耗

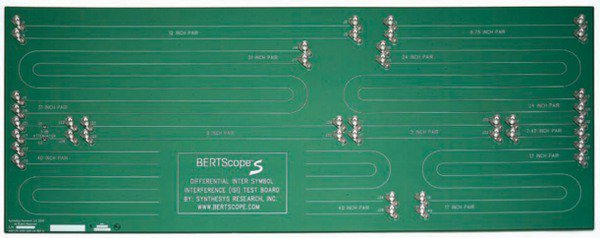

BSA12500ISI电路板

BSA12500ISI-Datasheet

测量实例

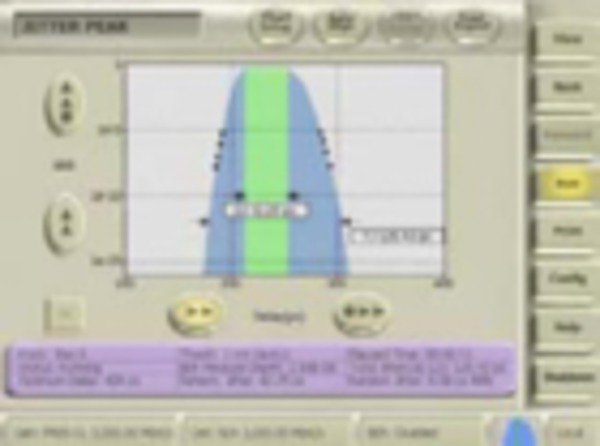

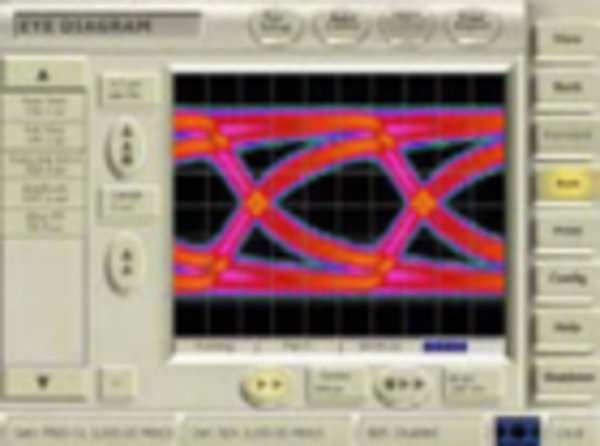

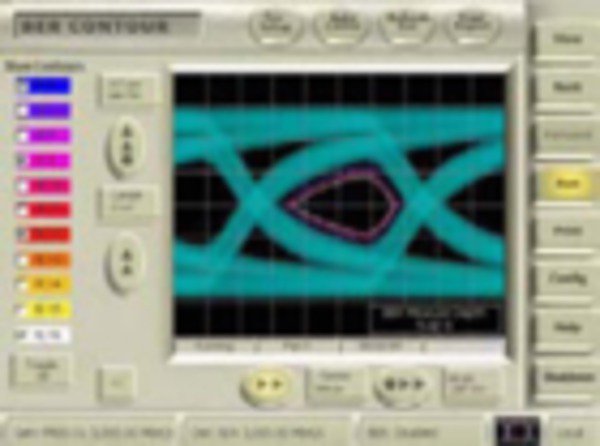

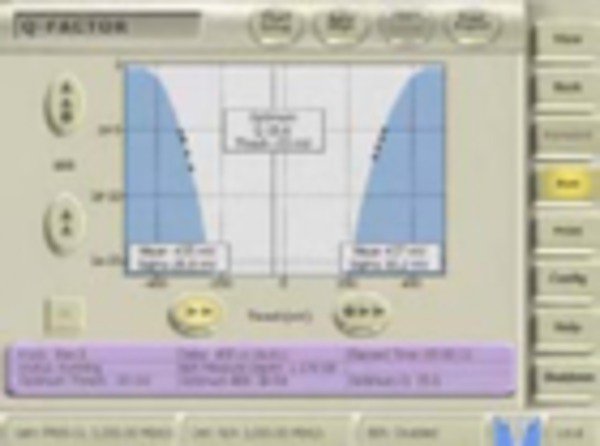

测量屏幕、40英寸、3Gb/s、PRBS7

BSA12500ISI-Datasheet

BSA12500ISI-Datasheet

BSA12500ISI-Datasheet

BSA12500ISI-Datasheet

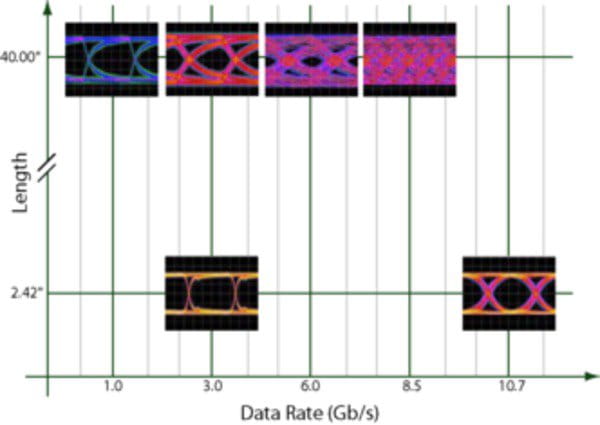

测得眼图实例

BSA12500ISI-Datasheet

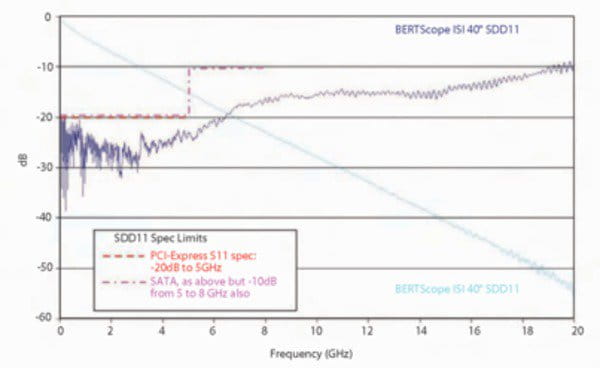

40英寸长度测得属性实例:前向SDD21和反射SDD11

BSA12500ISI-Datasheet

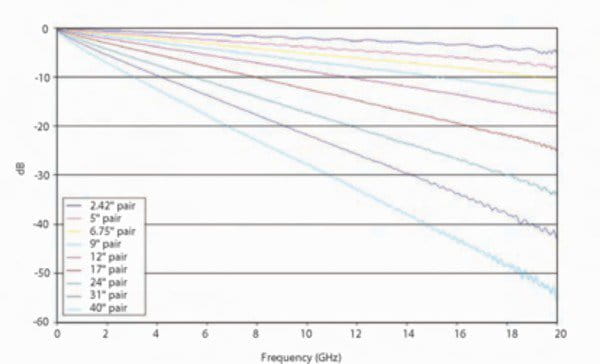

所有长度测得SDD21响应实例

BSA12500ISI-Datasheet

合规性信息

BERTScope ISI电路板满足常用标准
标配 要求 BERTScope ISI电路板轨迹长度(英寸)
DisplayPort、精简位速率 (RBR)、1.62 GHz 符号间干扰(ISI)互连介质 40+31+24+17
DisplayPort、高位速率(HBR)、2.7 GHz ISI互连介质 24
PCI-Express 校准通道 40
串行高级技术附着(SATA)、6 Gbps 一致性互连通道(CIC) 17
SATA、Gen1x 和 Gen2x CIC 40
串行附着SCSI (SAS) 低损耗发射机一致性传递函数(TCTF)测试负载 24
TCTF测试负载 40
XAUI (802.3ae) 一致性互连 40
10GBASE-KX4 (802.3ap) 测试通道 40+24
8x光纤通道(8xFC) TCTF,适用于400-DF-EL-S机柜间Gamma点 31

订货信息

型号
BSA12500ISI
差分 ISI 板

在要求时提供典型参数。
