IPM400A 产品技术资料

IP 视频监测仪
泰克对于本技术资料上的产品不再有售。

在线阅读:

特点

  • IPM400A可以同时查验GbE(千兆比特以太网)链路中所有IP视频流( 话路) 的IP 和TS 的完整性,它是多节目传送流(MPTS)或单节目传送流(SPTS)传输网络、传输速率为恒定比特率(CBR)或可变比特率(VBR)的理想监视工具
  • IPM400A提供的选件总是能够对实际视频流的有效负载进行深入的、实时的MPEG诊断分析,而不一定需要对已捕获的码流进行劳力密集型的延时分析
  • 利用IPM400A 能够进行全面的置信度分析和诊断分析,而无需另行使用其它分析软件
  • 将IPM400A 与VQS1000视频质量应用软件联用,能够对已解码的MPEG-2 或H.264 视频提供可靠而又完善、全面的分析算法,有效地识别固定帧(stuck)、黑场、宏块效应和其它压缩失真

应用

  • IP 视频节目采集和主分配网络的诊断监视
    • 有线前端监视
    • 地面分配系统
    • DTH 或网络运营商卫星上行链路监视
  • IPTV 内容的获取和前端监视

引言

随着全球DTV市场的持续发展,消费者的节目观看方式也发生了变化,加之市场竞争压力的日益增加,所有这些均使得广播电视用频道数量以及总的资金投入的急剧膨胀。摆在视频网络运营商前面的一项重大挑战是如何提交优异的服务质量(QoS)水平,以使他们在竞争的市场中保持自己产品的特色和竞争优势。IPM400A可以为视频网络运营商提供一种直观而又简明的视频质量报告和网络诊断信息。

它的优势在于能够在这种日益复杂的广播电视环境中提供优异的QoS 水平。如果将IPM400A 与VQNetTM 一起使用,工程技术人员能够通过系统设施和网络全局视图窗口观察并发现各网络局部区域中的网络问题。

IPM400A 是专为上述目的而设计的IP 视频网络监测仪,无论这种网络是传送多节目传送流(MPTS)还是传送单节目传送流(SPTS),也无论它的传输速率是恒定比特率(CBR)还是可变比特率(VBR)。

产品信息

  • 能够监视多达500 个IP 流(IP 话路)的所有基本参数,包括连续性计数、同步字节、包到达时间间隔(PIT)等
    • 确保GbE 链路中所有服务直至满负载的情况下仍能保持IP 和TS 的完整性
  • 视频/ 音频回传
    • 可将网络传送的实际内容反馈至中心监测点以观看和监听当前正被传送的内容(已加密的内容可以传送至STB 进行硬件解码)
  • “Green Stream (绿色流)”学习模式
    • 执行异常监视以消除虚假告警
  • 多路显示
    • 能够在一可延伸的时间段内迅速察看节目的利用状况,便于用户发现网络中是否出现带宽的占用尖峰,这种情况会使路由器过载从而导致数据包的丢失
  • 独特的两级告警
    • 为即将发生的故障提供独特的前期告警以避免用户的投诉。单级告警意味着只是出现过这种警示信息。因此,如果没有两级告警,要将警示信息和故障告警区分开则是不可能的
  • FlexVuPlusTM
    • 提供独特的、简明的当前视频质量和诊断信息显示
  • 过滤的日志记录
    • 能够在TS层、节目层或PID层上进行深入的诊断分析,以便迅速地发现问题
  • 配备的诊断选件提供了故障源分析功能
    • 提供有高级定时分析功能,包括缓存器PTS-PCR 和DTS-PCR 的实时测量,给出编码错误和复用错误的指示
    • 利用预触发缓存器的触发记录,可以捕获间断性事件以用于离线分析
    • 提供服务日志记录、比特率测试和模板测试功能,查验带宽的分配状况和服务计划
    • 提供轮询功能,以便高效低投入地对低收益频道进行监视
  • 网络管理系统(NMS)的多汇点(Multi-sink)SNMP陷阱和多个远程用户的同时连接
    • 早期提供整个系统中重要对象的故障显示,支持快速通告和采取校正措施
    • 允许多个用户和 (或) NMS 同时访问IPM400

Thumbnail

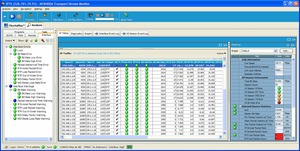

所有IP 视频流QoS 的同时监视。

Thumbnail

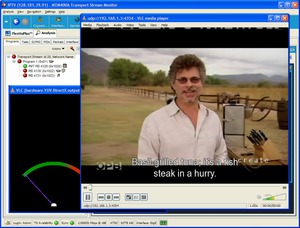

视频和音频内容监视,确保QoE 符合要求。

Thumbnail

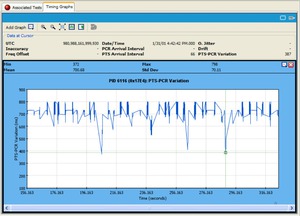

高级定时分析显示,包括缓存器PTS-PCR 和DTS-PCR 的实时测量,给出编码错误和复用错误的指示

技术简介

  • 按照SCTE-142 和A/78 规范,将监视模式划分为5 种重要性不同的等级
    • 传送流停播(Transport Stream off-air,TOA), 节目停播(Program off-air,POA), 构件丢失(Component missing,CM), 服务质量(QoS),技术违规(Technically nonconformant,TNC)
    • 激活过滤且只显示那些需要立即引起注意的错误
  • 全面执行TR 101 290 规范的优先级1、2 和3 的MPEG 测量模式
    • 提供传送流的深入分析功能,包括语法、时序和内容分析,支持系统互操作性的故障源分析
  • 高级PCR 测量(PCR_OJ,DR 和FO)
    • 通过PCR_OJ 测量以确定传送流和网络中包含的抖动大小,隔离并排查传送流和网络中的故障
    • 通过DR 和FO 测量以诊断长时间的系统劣化
  • PSI/SI/PSIP/DC-II 符合性和一致性查验
    • 按照ATSC A/65、DVB 和ARIB 标准执行符合性查验
    • 隐蔽字幕(EIA608/708 和SCTE20/21)和区域等级描述符(Regional Ratings Descriptor,RRT)查验,以确保FCC准则的符合性。在缩略图中和EPG 视图中均提供了状态指示
    • 通过PSI/SI/PSIP测试以确保机顶盒性能的查验(频道改变等)
  • SCTE 35 DPI 监视
    • 能够分析和诊断广告和其它本地内容的“拼接点”(splice)

Thumbnail

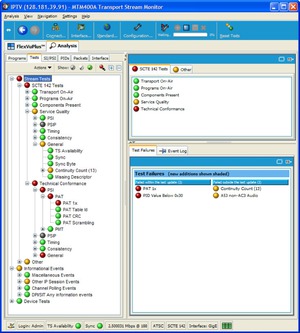

按照SCTE-142 和A/78 规范划分为5 种重要性不同的等级。

Thumbnail

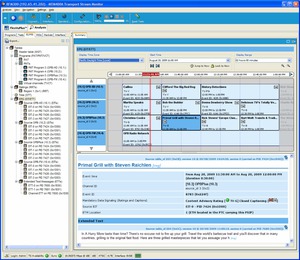

EPG 视图

技术特性

电源需求

特性说明
电源消耗(标称值)40 VA
电压100 至240 V
频率50/60 Hz

GbE IP 视频监视接口规格

特性说明
互连端口选件

10/100/1000 Base-T RJ45电端口标准。插入到IPM400A 中的可选SFP 光模块提供光连通性。



MTM400A 千兆比特以太网接口选件(多模850nm)SX的1000Base-SX 短波长光纤端口,采用LC 连接器



MTM400A 千兆比特以太网接口选件(单模1310nm)LX 的1000Base-LX 长波光纤端口,采用LC 连接器



MTM400A 千兆比特以太网接口选件(单模1550nm)ZX 的1000Base-ZX 光纤端口,采用LC 连接器

最大数据率线性速率
ASI 输出

ASI 符合EN 50083-9 规范

可以激活ASI 平滑以补偿突发IP 通信量

支持协议堆栈

支持IPv4

支持IPv6

UDP/IP/ 以太网

UDP/IP/VLAN/ 以太网

RTP/UDP/IP/ 以太网

RTP/UDP/IP/VALN/ 以太网

支持多播和控制

支持IGMP v2

支持IGMP v3

支持MLD v2

ARP

ICMP(入站和出站ping)

支持IP 分组每个IP分组含有7个传送流包(188字节包)FEC(解析FEC 但不处理)
多话路监视参数

可以查找多达500 个IP 话路,并可同时监视重要参数,这些参数包括:

MLR:其中DF 按照RFC 4445

连续性计数

同步字节

所有话路的到达时间间隔(PIT)

话路的比特率

无序包和丢失包错误(仅RTP)

统计

静态IP 头内容

以太网中全部通信的总比特率

被选IP 话路的瞬时TS 比特率

每分钟的误码包率和绝对计数

每分钟的丢包率和绝对计数

每分钟的无序包率和绝对计数

TS 连续性计数

图形

IP 话路的TS 比特率

所有IP 话路的通信量图形,含每个话路的误码指示

被选IP 话路的IP 包到达时间间隔,最小值、最大值和平均值

IP 话路锁定状态趋势图形(长达7 天)

IP 丢失包速率趋势图形(长达7 天)

IP 失序包速率趋势图形(长达7 天)

IP 损坏包速率趋势图形(长达7 天)

告警

用户可定义的全部话路的告警阈值,包括:



误码包速率

丢失包速率

包到达时间间隔最大值

失序包速率

所有话路的事件告警,包括:



TS 连续性读数错误

TS 同步字节错误

TS 同步丢失

已丢失的话路

控制

线路选择(光纤,电速率)

MAC、IP、端口的过滤

ARP、RTP、IGMP 和VLAN 的协议控制

IGMP(单个或多个预约)

环境

特性说明
温度
   工作温度+5℃至+40℃
   非工作温度-10℃至+60℃
湿度
   工作湿度当温度达31℃时最大相对湿度为80%,在温度升至40℃时相对湿度线性降低至50%
   非工作湿度相对湿度为10% 至95%,不凝固
海拔
   工作海拔0 米至3000 米(9800 英尺)
   非工作海拔0 米至12000 米(40000 英尺)
随机振动
   工作时5 至500Hz, GRMS = 2.28
   非工作时.5 至500Hz, GRMS = 0.27
冲击函数
   工作时30G,半正弦,持续11 ms
电磁兼容性
   EC 符合性声明满足EN55103。电磁环境E4
   澳大利亚/新西兰符合性声明满足AS/NZS 2064
   FCC辐射应在FCC CFR 47,Part 15, Subpart B, Class A 容限内
安全性满足73/23/EEC, EN61010-1,UL3111-1 和CAN/CSA 22.2 No. 1010.1-92,IEC61010-1 的要求

物理特性

尺寸毫米英寸
441.73
43017.13
60023.62
重量 公斤
净重6.013.3
毛重9.019.7
所需间隙 毫米 英寸
顶部00
底部00
左边标准19 英寸机架安装
右边标准19 英寸机架安装
前方手柄所需间隙
后方连接器所需间隙
