MTS400P Portable MPEG Test System

MTS400 系列MPEG 分析工具

在线阅读:

特点

  • 具有业内最快的分析引擎和CaptureVu®技术,能够迅速查寻、评测、部署和诊断下一代DTV 和IPTV 系统和业务
  • 支持范围广泛的各种D T V 标准,包括MPEG、DVB、ATSC、ISDB和ISDB-TB(巴西)等标准,同时支持地面、有线和卫星的特定SI 以及上述标准的区域性变种
  • 强大的分析功能使MTS400P 能够在网络环境中的任何地方提供诊断故障的必需连通性
  • 将跨层故障分析和日志记录整合为故障诊断的一体化解决方案,在查寻故障时可缩短探测时间
  • 既可以分析恒定比特率流,也可以分析可变比特率流(CBR和VBR)*1
  • 利用其播放功能可提供具有参数特性和IP 多话路复制特性的激励源,以赋予被测网络或被测器件具有指定的特征
  • 利用其CaptureVuTM 技术,能够实时和延时捕获和分析码流事件,从而可以查寻间断性的复杂故障,而这是传统分析仪所无法完成的
  • 采用节目中心(Program-centric)用户界面,使一般用户也能够使用专家功能
  • 采用FlexVuPlusTM 界面,用户可对特别关注的四个分屏作出标记,以使访问更迅速更方便
  • 利用其H.264 缓存器分析、多路复用和ES 符合性查验功能,为创建和分析包含H.264 内容的传送流提供最强大的成套工具
  • 基于现场应用的便携式平台
  • 在您购置之前可下载并体验TSCA、多路复用和缓存器分析仪的演示版本

应用

广播电视业主和网络运营商
  • 用于系统安装和系统试运行期间的传送流分析,以验证系统运行是否正常并排查故障
  • 整合ASI、SMPTE 310M、LVDS和IP连通性以及分析功能,为广播电视系统故障查寻提供单一的整体解决方案
  • 在查寻网络故障时,利用整合的跨层故障分析和日志记录功能可以加快故障诊断过程,而不必使用其它专用的IP诊断设备
  • 提供测试节目分配馈送源或编码器输出、复用器输入/输出、前端调制器和IP 封装
  • 测试PCR插入、PCR恢复和PCR再生设备
  • 利用其符合性查验仪可帮助诊断与互操作性相关的编解码器问题,当需要将MPEG-2视频转换为AVC/H.264视频时是特别有用的
设备制造商-生产测试
  • 利用其码流播放和记录功能以提供具有无缝循环和连续时间标记的可重复测试信号源,可用来测试和校准机顶盒、IRD和调制器等
  • 利用其CaptureVu特性和高速TS分析功能,使设备测试更方便、更迅速
  • 提供复用器/再复用器选件,允许用户创建测试流,可用于快速、灵活的设备增强测试
  • 在双工运行模式下能够进行系统网络元素的端到端测试*2

*1 在VBR 码流中,要进行某些与时序相关的测量是不可能的。

*2 双工不适合于基于IP 的传送流。.

标准型MTS400P 相关工具一览表

标准工具可选工具
实时传送流符合性分析仪延时传送流符合性分析仪
TS 编辑器和剪切器播放器
   复用器
   T-STD 缓存器分析仪
   PES 分析仪
   传送带分析仪
   传送带发生器
   MPEG-2 分析仪
标准接口 可选接口
ASIIP 视频(10/100/1000 Base-T,1000 Base-SX、LX、ZX)
LVDS(DVP 并行)
SMPTE 310M
以太网IP(10/100/1000 Base-T)仅用于播放器

如需了解详情请参阅该附件介绍和相关产品信息

*3 对于MPEG-4、H.264 和VC-1 分析,请参考MTS4CC ES 符合性查验器或 MTS4EA ES 分析仪。

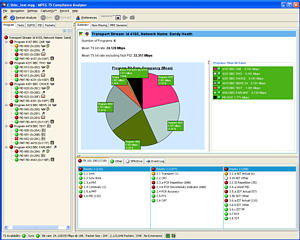

传送流符合性分析仪(TSCA)

T S C A 显著地增强了基于传统软件的MPEG 延时(已保存的码流)分析功能。一种创新的高速分析引擎和内插的智能分析相结合,使用户能够极快地查找并解决MPEG传送流系统中的间断性故障,可用于下一代DTV和IPTV系统和设备测试。

TSCA同时还提供了传送流的实时分析功能,被分析的传送流可以是通过MTS400码流接口接收的,其中包括可选购的IP视频接口。这种实时分析也包括跨层的时间相关IP测量和TS测量、告警和出错日志记录以及码流记录。

TSCA也提供了CaptureVuTM 技术、PCR测量以及制图功能,利用CaptureVuTM技术,可以捕获和实时分析或延时分析系统事件,排查传统分析仪所无法解决的间断性故障和复杂问题。

通过仪器内插的、可由用户定制的脚本,为各种标准提供了最全面的支持,从而确保标准的符合性测试。这些标准包括ATSC、DVB-C、DVB-H、DVB-S、DVBT、ISDB-S、ISDB-T、ISDB-TB(巴西)和MPEG 等。为了确保与最新标准的兼容性,灵活性是十分重要的。通过载入泰克公司支持的更新脚本或者由用户自己创建的脚本,就可以很方便地为新标准和新专利表提供支持。

用户可以配置TSCA软件,这样,用户就能够自行选择字体以显示码流信息。有了这一特性,您就可以用您当地的语言或使用用户字体来察看码流信息。

Thumbnail

说明:标准型的TSCA仅具有实时分析功 能,延时操作是作为其选购件。

创建、编辑和改变传送流的大小

在标准型MTS400中,可以对两个码流直接进行打包处理。TS剪切器(Cutter)能够改变传送流的大小。利用十六进制视窗以及包头解释向导(header interpritationguide),TS 编辑器能够直接对传送流进行编辑。

MTS400P 可选工具介绍

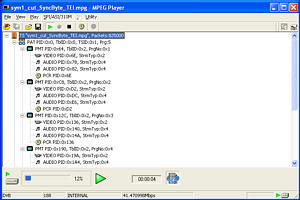

播放器

通过ASI、SMPTE 310、LVDS (DVB 并行接口) 或IP 流接口,MTS400P 的播放工具为被测设备提供了传送流激励信号源。它能够以最大ASI 速率 (214 Mbps)连续无缝循环播放传送流,并且能够自动更新时间标记。通过PCR 文件可以自动确定播放速率或由人工设置。通过ASI/SMPTE 310M和LVDS接口,利用仪器的同时播放和记录功能(双工运行),还可以进行端到端的系统测试。

基于IP 接口的播放提供了带有参数功能和多话路复制功能的码流信号源,利用这一特性可使被测网络或被测设备具有某种特性。有了这一功能,设备制造商就可以开发基于IP和IPTV的视频分配系统的硬件或软件解决方案,以确保产品的质量和性能,降低研发成本,加快下一代IP 广播电视业务的推出进程。

Thumbnail

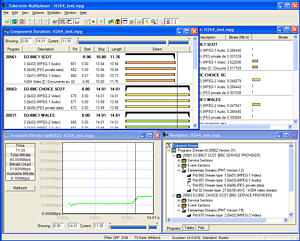

复用器

在测试网络组件或机顶盒时,那种具有典型类型的传送流通常是不适用的。即便是一种相类似的传送流,但可能因其中一些关键性码流部件的丢失或缺乏SI(业务信息)或没有其它表,或者在复用后的传送流速率不合适而不能使用。

利用复用器/ 再复用器/ 解复用器应用软件可以创建和修改多节目传送流,并可包含DVB、ATSC、ISDB*1 以及MPEG 符合性传送流的用户SI/PSI/PSIP信息。

也可以将视频和音频基本流复用为一路传送流。支持含有或不含有SEI定时信息的H.264流。仪器的比特率和帧频自动检测特性有助于这一导入过程。

这样,用户就可以创建自己的测试码流,从而能够更加迅速地验证和调试他们自己设计的码流。也可以创建出错的码流以执行参数增强测试,以确保生成的MPEG-2 或H.264 流的强健性和质量。

Thumbnail

使用复用器时提供了码流无缝生成向导(Make Seamless wizard)功能。当我们用一循环的传送流来模拟连续播放码流时,可能因为定时信息的不连续而在循环点发生错误。通过调整码流中的SI 和ES 组件,利用码流无缝生成向导,使我们有可能创建出传送流文件的无缝版。

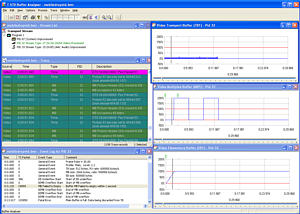

缓存器分析仪

在开发专业用和消费用设备(特别是编码器和机顶盒)时,既可以使测试流具有某些特性,也可以利用测试流的特性以作为探知某些问题的信号源。在这些特性中重要的是缓存器模式。这就是说,当接收机处理码流时,内部缓存器将处于下溢或上溢状态。这些状态会导致冻结帧的出现和接收机的复位。

有两种类型的缓存器模式;接收机使用的一种模式是存在于基本流自身。T -STD 模式是基于PES 头中的DTS 值,它可用于任一种含有CODEC 的类型。此外,某些视频编解码器(例如MPEG-2和H.264/AVC)可能包含ES 自身中的缓存器参数。缓存器分析仪验证T-STD 模式码流的一致性。H.264/AVC HRD 方法的验证由MTS4EA 产品提供。

*4 包括SIDB-TB(巴西)和单段(Single Segment)模式。

Thumbnail

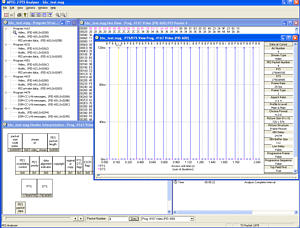

打包的基本流(PES)分析仪

在开发专业用和消费用设备(特别是编码器和机顶盒)时,既可以使测试流具有某些特性,也可以利用测试流的特性以作为探知某些问题的信号源。我们关注的重点是与每一PES 包相关联的包头,因为在包头中包含有基本流的解码时间标记和显示时间标记(DTS和PTS)。当这些标记出现错误时,如果情况比较严重的话,在接收机端可能会引起接收机的复位或导致图像冻结的发生。更为常见的是,当相关联的视频和音频流的时间标记不同步时,这些地方会出现唇音同步故障。PES 分析仪专门用于帮助解决这些故障,并对PES 包头的内容是否符合MPEG、DVB 和ATSC 标准作出验证。

Thumbnail

基本流(ES)分析仪

ES分析仪是用于编解码器产品设计和性 能优化的。它能够深入到PES 流内部以 观察运动图像,并能够在某一传送流中 的某一基本流的较低层上进行全面复杂 的测试。此外,它还能够分析并显示扩展 媒体的相关信息,包括与视频基本流相 关联的ATSC隐蔽字幕、DVB字幕和图文 电视等。

Thumbnail

有关MPEG-4、AVC/H.264 和VC-1 以及M P E G - 2 基本流的分析,请参考MTS4EA(参考文献2AW-18069)。

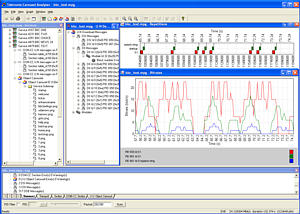

传送带分析仪

在开发交互应用的数据传送带或对象传送带时,设计者不仅要查验轮播数据的内容,也要验证它与相关标准的符合性,以在传输带宽和用户体验响应之间对设置进行优化处理。这些设置主要与各种轮播组的重复速率有关。传送带分析仪可以满足上述包含轮播组件的传送流文件的全部应用需求。它可以按照MPEG-2、D S M - C C 、D V B (包括M H P )、D T T(MHEG-5)或ARIB标准来分析传送带的符合性。

Thumbnail

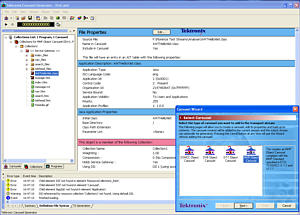

传送带发生器

利用传送带发生器产品,可以在输出的传送流中创建对象传送带内容。当需要改变传送带参数例如改变传送带的重复间隔时,这时传送带发生器就很有用了,它可以迅速确定改变后的效果。利用传送带发生器,可以创建符合MPEG-2、DSM-CC、DVB、DTT(MHEG-5)或MHP标准的对象传送带。

Thumbnail

技术特性

系统特性

特性说明
MPEG 码流源特性支持 MPEG-2、DVB、 ATSC 和ISDB 产品。可以用多种格式记录或播放MPEG 流,无错循环,PCR 抖动插入。
包长度188、204 或208 字节或非-TS
ASI 最大数据率
内存200 Mb/s
   硬盘120 Mb/s
单个文件的最大容量100 GB
ASI 最小数据率
  播放和记录256 Kb/s
MPEG 分析500 Kb/s
 IP 特性IPv4、IPv6、RTP、UDP、单播、 IGMP 多播和广播模式,TTS
IP 最大数据率
 单个话路160 Mb/s 或200 Mb/s,可选IP 视频接口
   话路复制300 Mb/s
输入/ 输出接口

DVB SPI, ASI, SMPTE310M I/O

以太网 IP (10/100/1000Base-T)

可选购的接口IP 视频 (10/100/1000Base-T、1000Base-SX、LX、ZX)
内部参考时钟27 MHz ± 1 ppm ,在生产时
稳定性± 1 ppm ,超出温度范围
长时间漂移±0.5 ppm /每年
外接基准输入27 MHz ± 1 ppm (推荐值 )

传送流接口

特性说明
DVB 同步并行接口
   连接器25 针 D-sub
 最大数据率200 Mb/s
IP 接口10/100/1000BaseT RJ45 网络接口
SMPTE310M/ASI/SPI 接口

  SMPTE310M 连接器

   数据率

BNC

19.39 Mb/s

 ASI 连接器

 最大数据率

BNC

200 Mb/s

    SPI 连接器

    最大数据率

25 pin D-sub

200 Mb/s

IP 视频(选购件)支持话路可多达500 IP 话路
连续监视关键参数,包括连续性计数和同步字节
所有话路的包到达时间间隔(PIT)
监视RTP 话路,包无序和包丢失
 端口选件选件 IPTVP 千兆比特以太网接口, 10/100/1000Base-T RJ45 电端口
SFP 光模块,可插入IP 视频卡 GE 提供光连通性
选件 SX 1000BASE-SX 短波长光端口,含千兆比特以太网接口LC 连接器(多模850 nm)
选件 LX 1000BASE-LX L 长波长光端口,含千兆比特以太网接口LC 连接器(单模1310 nm)
选件 ZX 1000BASE-ZX 光端口,含千兆比特以太网接口LC 连接器(单模1550 nm)
最大数据率线速率
ASI 输出

ASI 符合规范 EN 50083-9

ASI 平滑可激活以补偿突发IP 通道

协议堆栈支持支持IPv4 和IPv6
UDP/IP/ 以太网
UDP/IP/VLAN/ 以太网
RTP/UDP/IP/ 以太网
RTP/UDP/IP/VLAN/ 以太网
支持多播和控制IGMP v2 and v3
MLD v1 and v2
ARP
ICMP(入站和出站 ping)
IP 包支持每个IP 包 含7 个传送流包(188 字节包)
FEC(FEC 句法分析但不处理)

平台特性

特性说明
操作系统微软Windows XP
硬盘容量19.5 GB, MPEG 存储器: 182 GB
RAM1024 MB
显示器1024x768, 彩色 LCD
字符输入键盘
键盘和鼠标标准
接口VGA 输出,打印机端口,串行端口,USB2.0,1000Base-T 以太网端口,IEEE1394b 接口

环境特性

特性说明
温度
   工作温度+5 °C 至 +40 °C
   非工作温度-20 °C 至 +60 °C
湿度
   工作湿度20% 至 80% (不凝固)
   非工作湿度5% 至 90% (不凝固)
海拔
   工作海拔可达3 km
   非工作海拔可达12 km

管理规则

特性说明
EMCEN61326-1
安全性UL61010-1, CAN/CSA C22.2 No. 61010-1-04, EN61010-1
澳大利亚符合性声明AS/NZS 2064

电源需求

特性说明
主电压范围100 to 240 VAC
主频率50/60 Hz
电源需求180 VA Max

物理特性

尺寸mm英寸
1325.2
2148.4
43517
重量 公斤
净重6.213.7
