MTM400A 产品技术资料

数字TV 监测仪
泰克对于本技术资料上的产品不再有售。

在线阅读:

特点

  • 工作在RF 层和传送流层的多层次、多频道的远程监测和测量系统,符合DVB、ATSC、DCII 和I ISDB-Tb 标准,为MPEG-2 和H.264/AVC 的内容查验提供支持
  • 显示DVB-T、ATSC、DVB-S/S2 和DVB-C/QAM 接口的关键RF 监测参数,能够在终端用户觉察任何图像损伤之前提供信号劣化的早期指示
  • 无需使用其它分析软件;仅凭MTM400A 就能够单独执行所有的置信度分析和诊断分析
  • 如果把IPM400A 与VQS1000 视频质量应用软件联用,能够对已解码的MPEG-2 或H.264 视频提供可靠而又完善、全面的分析算法,有效地识别固定帧(stuck)、黑场、宏块效应和其它压缩失真

应用

  • 节目采集和主分配系统
    • 地面分配系统
    • 有线前端监测
    • DTH 或网络运营商卫星上行链路监测
  • IPTV 内容采集和前端监测

产品简介

MTM400A 为通过RF、IP 和ASI 接口的MPEG 传送流实时传输监测提供了完整的解决方案。在这单一的整体解决方案中,同时融合了强大的置信度监测功能和深入的诊断测量功能。MTM400A 能够为广播电视业主、有线运营商、卫星运营商和电信运营商提供优异的服务质量(QoS),同时还能够降低传输系统的运行维护费用。

将MTM400A 部署到网络的关键节点上,可给出简明而又直观的传输视频质量以及系统诊断的相关信息。在日益复杂的广播环境中,MTM400A 能够提供优异的服务质量(QoS)水平。

当与VQNetTM结合使用时,凭借VQNetTM提供的设施和全网范 围(facility and network-wide)的视图显示,工程师能够对网络 中的故障进行分段处理。

产品信息

  • 关键的RF 参数测量:包括MER 和EVM、星座图显示、RF电平、频道功率、SNR、BER、相位噪声和脉冲响应等
    • 在终端用户觉察任何图像损伤之前提供信号劣化的早期指示
    • 可为节目采集应用和传输分配应用提供DVB-S2 接口,包括16-APSK 和32-APSK
  • 支持MPEG-2 和H.264/AVC 的视频/ 音频内容查验
    • 缩略图解码和多通道显示,同时提供用户使用的编码参数(例如编解码类型,类别和级别,宽高比,节目指南信息等)的可视化内容查验
    • 提供实际的视频和(或)音频的回传,可将视音频内容反馈至中心监测点以观看和监听当前正被传送的内容(已加密的内容传送至STB 以进行硬件解码)
  • PSI/SI/PSIP/ARIB SI 分析和重复速率图示
    • 使广播电视业主能够确定传送流中是否存在系统信息和服务信息以及这些信息是否正确
  • “Green Stream”(绿色流)学习模式
    • 执行异常监测以消除虚假告警
  • 多路显示
    • 能够在一可延伸的时间段内迅速察看节目的利用状况,便于用户发现网络中是否出现带宽的占用尖峰
  • 独特的两级告警
    • 为即将发生的故障提供独特的前期告警以避免用户的投诉。单级告警意味着只是出现过这种警示信息。因此,如果没有两级告警,要将警示信息和故障告警区分开则是不可能的
  • FlexVuPlusTM
    • 提供独特的、简明的当前视频质量和诊断信息显示
  • 过滤的日志记录
    • 能够在TS层、节目层或PID层上进行深入的诊断分析,以便迅速地发现问题
  • 网络管理系统(NMS)的多汇点(Multi-sink)SNMP陷阱和多个远程用户的同时连接
    • 提供早期整个系统中重要对象的故障显示,支持快速通告和采取校正措施
    • 允许多个用户和(或)NMS 同时访问MTM400A

Thumbnail

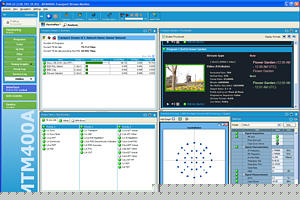

DVB-S2 的FlexVuPlusTM 可配置视窗显示。

Thumbnail

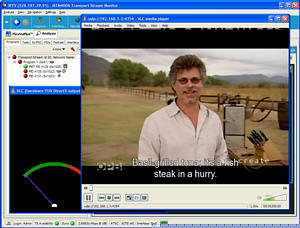

确保QoE 的视频和音频内容监测。

MTM400A 的软件选件
  • 可以利用强大的离线分析工具如泰克公司MTS4SA软件对被捕获的触发记录进行快速而又更加深入的分析。
  • 在异常监测中,可利用参考码流生成的简易自动模板。利用模板测试以查验一系列的关键参数,以确保传送流的组成符合广播电视业主的要求。这些参数包括传送流ID和网络ID,节目复用中的节目序号,其中每一节目均含有自己的分量(视频、音频、数据、图文电视和标题字幕等)以及条件接收(CA)状态。
  • 执行高级的定时分析,包括独特的实时缓存器测量的PTSPCR图形显示。提供编码错误和复用错误指示并进行深入的PCR 分析; 利用所提供的图形显示进行定时和抖动测量,从而确保网络的正常运行。
  • 利用比特率测试来确定PID、节目、业务或用户定义的PID组是否在用户定义的容限内,以确保节目复用的正确运行。泰克公司特有的PID可变性测试(variability test)能够提供PID 比特率的变化指示,可用来评定统计复用的效果
  • 利用完善的服务日志记录来验证服务级别协议,以保证所签订的服务协议得以满足
  • 将MTM400A 的频道轮询功能与其各种RF 接口相结合,可以在一重复的周期测量进程中对多达200 个RF 频道进行监测。利用灵活的XML 脚本对轮询进行控制和配置。利用这种轮询功能,可以使单个的MTM400A成为一种多用途的工具,能够在时间取样测量模式中监测大量的网络检测点。

Thumbnail

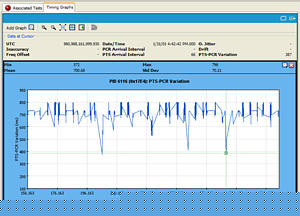

在高级定时分析中,用于实时缓存器测量的PTS-PCR显示能够提供编码错误和复用错误的提示信息。

技术简介

  • 按照SCTE-142 和A/78 规范,将监测模式划分为5 种重要性不同的等级
    • 传送流停播(Transport Stream off-air,TOA), 节目停播(Program off-air,POA), 构件丢失(Component missing,CM), 服务质量(QoS),技术违规(Technically nonconformant,TNC)
    • 激活过滤且只显示那些需要立即引起注意的错误
  • 全面执行TR 101 290 规范的优先级1、2 和3 的MPEG 测量模式
    • 提供传送流的深入分析功能,包括语法、时序和内容分析,支持系统错误的根源分析
  • 高级PCR 测量(PCR_OJ,DR 和FO)
    • 通过PCR_OJ以对传送流进行测量并了解由网络引起的抖动,隔离传送流中的这类故障
    • 通过DR 和FO 测量以诊断长时间的系统劣化
  • PSI/SI/PSIP/DC-II 符合性和一致性查验
    • 隐蔽字幕(EIA608/708 和SCTE20/21)和区域等级描述符(Regional Ratings Descriptor,RRT)查验,确保与规则保持一致
    • 通过PSI/SI/PSIP 测试以确保机顶盒性能的查验(频道改变,EGP 等)
  • SCTE 35 DPI 监测
    • 能够分析和诊断广告和其它本地内容的“拼接点”(splice)

Thumbnail

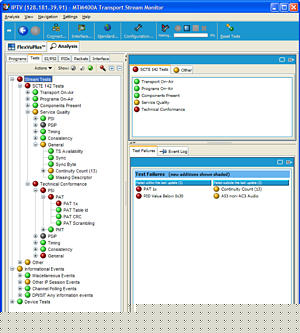

按照SCTE-142 和A/78 规范划分为5 种重要性不同的等级。

Thumbnail

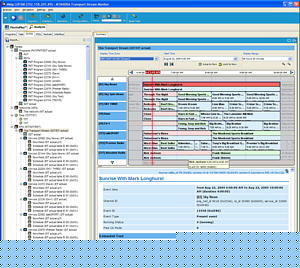

EPG 视图

技术特性

电源需求

特性说明
电源消耗(标称)40 VA
电压100V 至240V
频率50/60 Hz

监测

特性说明
数据率
   最大数据率155 Mb/s*1
   最小数据率250 Kb/s

*1 最大传送流比特率取决于传送流内容和当前分析深度。如果SI/PSIP内容过于庞大,可适当控制传送流分析深度,以确保重要测量项目得以继续进行。

ATSC A/78A 和SCTE142 错误分类

类别说明
TOA传送流停播(Transport Stream off-air)
POA节目停播(Program off-air)
CM构件丢失(Component missing)
QoS服务质量
TNC技术违规(Technically nonconformant)

TR 101 290 测试和测量

第一优先级测量第二优先级测量第三优先级测量
1.1 Ts_sync_loss2.1 Transport error3.1a NIT_actual_error
1.2 Sync_byte_error2.2 CRC_error3.1b NIT_other_error
1.3a PAT_error_22.3a PCR_repetition_error3.2 SI repetition error
1.4 Continuity_count_error

2.3b PCR_discontinuity_

indicator_error

3.4a Unreferenced PID
1.5a PMT_error_22.4 PCR_accuracy_error3.5a SDT_actual_error
1.6 PID_error2.5 PTS_error3.5b SDT_other_error
   2.6 CAT_error3.6a EIT_actual_error
       3.6b EIT_other_error
       3.6c EIT_PF_error
       3.7 RST_error
       3.8 TDT_error

DVB-S2 接口特性(选件S2)

特性说明
输入频率范围950 MHz 至2150 MHz,1 MHz 步进
输入信号幅度范围-60dBm 至 -30dBm, CBER of –6
调制格式QPSK 按照DVB-S (ETSI EN 300 421) 标准,QPSK, 8PSK, 16APSK 和 32APSK按照DVB-S2 (ETSI EN 302 307)标准,包括恒定编码和调制、自适应编码和调制以及可变的编码和调制 (CCM 和VCM)
调制波特率最小1 M 波特,最大60 M 波特
编码速率

DVB-S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8

DVB-S2: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

FEC 模式

维特比误码校正和里德- 所罗门误码校正按照 DVB-S 标准

LDPC 和BCH 按照DVB-S2 标准

短FEC 块和标准FEC块按照DVB-S2校正

滚降因子0.2, 0.25, 0.35
连接器类型F- 型
输入终端负载75Ω,标称值
输入反射损耗最小>6 dB min, 950 MHz 至2150 MHz
LNB 供电电压可选择,13.0 V ±1.5 V 或 18.0 V ±1.5 V,在100Ω, 5 W 电阻性负载上
LNB 供电最大电流最大200 mA
LNB 22 kHz发信频率最低17.6 kH,最高26.4kHz (22 kHz ± 20%)
LNB 22 kHz发信幅度600 mVp-p 在100Ω 负载上
LNB 模式DiSEqC 2
最终调制误差比,含均衡器30 dB,含均衡器

DVB-S2 测量特性(选件S2)

特性说明
RF 锁定应当通过LED 和用户界面上的状态显示给用户提供RF 锁定指示

输入电平

(信号强度)

范围:-60 dBm 至 -30 dBm

分辨率:1 dBm

准确度:± 5 dBm

EVM(误差矢量幅度)

显示范围: ≤ 4.0% 至 ≥ 30.0% RMS

分辨率:0.1%

准确度:± 20% ×读出值

MER (调制误差比),含均衡器

显示范围: 10 至30 dB,含均衡器

分辨率: 1 dB

准确度: ± 2 dB, 在10 dB 至20 dB 范围内

CNR(载噪比)

显示范围: 10 至30dB

分辨率: 1 dB

准确度:± 2 dB,在10 dB至28 dB 范围内

相位噪声

显示范围:5°至45° RMS

分辨率:1°

前向维特比BER显示前向维特比 BER
前向里德-所罗门 (RS) BER显示前向里德- 所罗门BER
前向LDPC BER显示前向-LDPC BER
前向BCH BER显示前向-BCH BER
后向RS BER 和TEF(传输误码标志)为用户提供后向里德-所罗门BER (TEF比),TEF 率和传输误码标志数(TEF 计数)显示
传输参数在用户界面上为用户提供所有的编码和调制参数指示
星座图在用户界面上提供RF星座图显示

COFDM 接口特性(选件CF)

特性说明
输入频率范围50 MHz 至 858 MHz,按166.7 或62.5 kHz步进
调谐精度优于± 50 ppm(典型值)
通道带宽6 MHz, 7 MHz 和8 MHz (SW 可选择)
连接器类型F 型含BNC 附加器
输入终端阻抗75Ω 标称值
输入反射损耗7 dB,典型值,50 MHz 至858 MHz
Rx 锁定状态由后面板LED指示和在用户界面(UI)上指示
所支持的调制方式QPSK (4QAM), 16QAM 和64QAM 调制
传输模式2K 载波和8K 载波
分层模式支持所有层次,包括无层次,以及alpha = 1, 2 和4
维特比收缩率1/2, 2/3, 3/4, 5/6, 7/8
防护间隔1/32, 1/16, 1/8, 1/4
频谱极性接收机能够以反向和标准频谱极性运行
输入信号幅度范围

QPSK (4QAM): -85 dBm 至-10 dBm(24 dBuV 至99 dBuV),典型值;

16QAM: -80 dBm 至-10 dBm(29 dBuV 至99 dBuV),典型值;

64QAM: -72 dBm 至-15 dBm(37 dBuV 至94 dBuV),典型值。

COFDM 测量特性(选件CF)

特性说明
载波偏置

载波偏置测量(由调谐的频道频率至典型值± 10ppm 的准确度)

包括告警设置和七天周期的趋势图示,最小值,最大值和平均值

   显示范围 分辨率 准确度
SNR (信杂比)

6 dB 至40 dB(QPSK,即4QAM)

11 dB 至 40 dB(16QAM)

16 dB 至 40 dB(64QAM)

1 dB± 1dB 至30dB(采用高分辨率模式在-30dB处测量),典型值
EVM (误差矢量幅度)

QPSK:1% 至30% rms

16QAM:1% 至20% rms

64QAM:1% 至8.5% rms

0.1%
MER(调制误差比),含均衡器MER 峰值和MER 平均值按所有载波上的测量值显示

QPSK (4QAM):6 dB 至37 dB

16QAM:11 dB 至37 dB

64QAM:16 dB 至37 dB

0.1 dB± 1 dB 至30 dB(-30 dBm 输入,高分辨率模式下),典型值
包括告警设置和七天周期的趋势图形,含最小值、最大值和平均值
星座图RF 星座图显示在用户界面(UI)上
频道脉冲响应显示频道脉冲响应
频道频谱响应激活接收频道频谱,RF 电平与频率的关系
BER(误码率)显示Pre FEC(前向FEC)BER 和Error Sec(误码秒)BER 值,包括告警设置和七天周期的趋势图形,含最小值、最大值和平均值
后向里德索罗门BER显示Post RS (后向RS) BER(未经校正的误码计数),包括告警设置和七天周期的趋势图形,含最小值、最大值和平均值
TEF(传输错误标志)检测出一个TEF 即发出告警

Turbo 8PSK 接口特性(选件EP)

特性说明
接口选件EP 提供QPSK(L 波段)和Turbo 8PSK 接口以及测量功能。对于非Turbo 编码调制格式,推荐使用选件S2 卡
输入频率范围950 MHz 至2150 MHz,100 kHz 步进
调制格式Turbo 8PSK*2
调制波特率最小1 Mbaud,最大30 Mbaud
所支持的Turbo 维特比值2/3, 3/4 (2.05), 3/4 (2.1), 5/6, 8/9
Turbo FECTurbo 码
连接器类型F 型
输入终端阻抗75Ω,标称值
LNB 支持电压可选择;13.0 V ± 1.5 V 或18.0 V ± 1.5 V
LNB 支持最大电流最大200 mA
LNB 22 kHz发信频率最小17.6 kHz,最大26.4 kHz (22 kHz ± 20%)
LNB 22 kHz发信幅度600 mV 峰峰值,100Ω 负载
支持模式Turbo 8PSK

*2请注意,Turbo 8PSK 选件不支持非Turbo 8PSK(DVB-DSNG)或DVB-S2。对于DVB-S2 请使用DVB-S/S2 接口卡(选件S2)。

Turbo 8PSK 测量特性(选件EP) RF 测量

特性说明
RF 锁定RF 锁定由后面板上LED 指示,状态图标在UI(用户界面)上
   范围 显示范围 分辨率 精度
输入电平(信号强度)-60 dBm 至-30 dBm1 dBm±5 dBm 典型值
EVM (误差矢量幅度)≤4.0% 至 ≥30.0% RMS0.1%
MER (调制误差比),含均衡器10 至 26 dB 含均衡器1 dB± 2 dB,典型值,范围为10 至20 dB
SNR (信噪比)5 至35 dB1 dB±2 dB,典型值,范围从5 至30 dB
包括告警设置和七天周期的趋势图形,含最小值、最大值和平均值
Pre RS(前向里德索罗门) BERPre-RS BER 显示在用户界面(UI)上
Post RS BER 和TEF(传输错误标志)后向里德索罗门BER (TEF 比), TEF 速率和传输错误标志数(TEF 读数)显示在用户界面(UI)上
星座图RF 星座图显示在用户界面(IU)上

环境

特点说明
温度
   工作温度+5℃至+40℃。
   非工作温度-10℃至+60℃。
湿度
   工作湿度温度达31℃时最大相对湿度80%;温度为40℃时,线性减少至50%。
   非工作湿度10%至95%相对湿度,不凝固。
海拔
   工作海拔0 至3000 米(9800 英尺)。
   非工作海拔0 至12000 米(40000 英尺)。
随机震动
   工作状态5 至500Hz, GRMS = 2.28
   非工作状态.5 至500Hz, GRMS = 0.27
冲击
   工作状态30G,半正弦,持续11ms。
电磁兼容性
   EC 符合性声明满足EN55103,电磁环境E4。
   澳大利亚/新西兰符合性声明满足AS/NZS 2064。
   FCC辐射应在FCC CFR47,Part 15,Subpart B,Class A 容限内。
安全性满足73/23/EEC,EN610101-1,UL3111-1和CAN/CSA22.2 No. 1010.1-92, IEC61010-1。

物理特性

尺寸毫米英寸
441.73
43017.13
60023.62
重量*3 公斤
净重6.013.3
毛重9.019.7
所需间隙 毫米 英寸
00
00
左边标准19 英寸机架安装
右边标准19 英寸机架安装
前方手柄所需间隙
后方连接器所需间隙

*3 所列重量不含选购的接口卡。
