QAM400A 产品简介

DTV 监测仪
泰克对于本技术资料上的产品不再有售。

在线阅读:

特点

  • RF调制层的完善置信度监测仪,带有可选的QAM Annex A、B 或C 接口,提供MER(可达37db,典型值)、BER 和星座图显示。通过对这些关键RF 参数进行测量,可以在终端用户察觉到任何图像损伤之前就能够向您提供信号劣化的早期指示,并且无需使用其它昂贵的RF 测试设备
  • 独特的两级告警机制,提供7天的的趋势分析信息,以便在影响观众收看之前就能够识别即将发生的问题
  • 具有独特的FlexVuTM显示功能,使操作人员仅凭最简单的必要信息就能够确信他们当前提供的服务是在他们定义的优异服务质量(QoS)阈值之上
  • 强大的诊断用户界面为您提供了有关网络信息、媒介和数据的智能分层显示,使工程技术人员能够迅速地查找潜在服务故障的根源
  • 具有多层次、多频道的遥控监测和测量功能,按照DVB、ATSC、SCTE、DCII 和ISDB-T/Tb 等标准进行RF层和TS 层的内容查验,支持MPEG-2 和H.264/AVC 视频压缩标准
  • 提供完善的、可由用户定义的模板监测功能,确保正确的内容在正确的时间到达正确的地点,同时进行内容分级(content-ratings)查验,以保证仅传输和播出适当的内容
  • 可以同时将多个遥控用户与网络管理系统(NMS)相连接,为整个系统中的关键用户提供故障的早期识别,为采取迅速的校正措施提供支持
  • 专门为24 × 7 连续运行而设计的嵌入式体系结构,降低因用户投诉而花费的成本和设备维护成本(采用无盘运行方式),提高服务质量保证
  • 提供遥控记录功能,可为专家的离线分析提供捕获和分析的码流事件,查找和诊断难于解决的和间断性的故障,无需工程师到站点现场解决
  • 提供灵活多样和可现场升级的监测解决方案,满足客户未来的升级需求,充分保护客户的仪器购置投资

应用

  • 有线前端监测
  • IPTV 内容采集和前端监测
  • 网络边缘监测
    • 从ASI 接口到RF 接口
    • 从IP 接口到RF 接口(需要配置IPM400A 和QAM400A)
    • 从IP 接口到ASI 接口

可以将QAM400A部署到网络中的重要节点,为您提供视频质量和故障诊断的直观而又简明的相关信息,能够在日益复杂的广播电视环境中提交优异的QoS 等级。

可以对任意QAM 调制频道的RF 和TS 的完整性进行查验,可以调谐到任意QAM调制频道以进行查验和诊断。QAM400A是前端SEM 或RF 混合器端边缘QAM 设备的理想监测工具,支持MPEG-2标准和H.264标准,支持恒定比特率(CBR)和可变比特率(VBR)。

导言

QAM400A 为RF 和ASI 接口的MPEG 传送流的实时传输监测提供了一种完整的解决方案。它具有强大的置信度监测功能和深入的诊断测量功能,并且可以将这二者结合在一起以成为完整的一体化解决方案。利用这个解决方案,运营商能够确保优异的QoS级别,节省运营费用开支。可以将QAM400A部署到网络中的重要节点,为您提供视频质量和故障诊断的直观而又简明的相关信息,从而能够在日益复杂的广播电视环境中提交优异的QoS等级。如果将它与VQNetTM视频服务保证管理软件联用,可以提供整个网络设施的监测信息,允许工程技术人员对网络故障进行分段查验。

技术简介

QAM400A 为RF 和ASI 接口的MPEG 传送流的实时传输监测提供了一种完整的解决方案。它具有强大的置信度监测功能和深入的诊断测量功能,并且可以将这二者组合在一起以成为完整的一体化解决方案。在置信度监测功能中,利用FlexVu的概略显示,其中包括视频缩略图和电子节目指南(EPG)图示,为您提供了独特的简明DTV 监测结果。通过这些简明的必要信息,操作人员能够确信,他们当前提供的服务是在他们定义的优异QoS 等级阈值之上。

QAM400A 还可以配置深入的监测诊断选件,它为工程师提供了有关网络信息、媒介和数据的智能分层显示,从而使工程师能够快速查找和识别潜在服务问题的根源。这种诊断监测选件能够对MPEG传送流进行更加深入的分析,包括记录功能以及全面的TS 测试,可以按照TR 101 290、A/65、A/78和SCTE-142 等规范进行符合性测试。

QAM400A为一单个的传送流处理平台组件,它安装在1RU的机箱中。可以监测数据率高达155M/s*1 的传送流。利用它的QAM接口,可以接收RF输入以及显示关键的RF监测参数,其中包括MER、BER和星座图显示,从而能够在信号解调制之前就提供有关传送流工作状况的测量结果。

将QAM400A 监测的频道轮询功能与其RF 接口相结合,可以在反复进行的周期测量过程中对多达200个RF频道进行监测。利用灵活的XML脚本,可以对轮询进行控制和配置。利用这种轮询功能,使单个的QAM400A 成为更为强大的工具,能够以一种时间取样的测量对大量的网络点进行监测。

QAM400A的遥控用户接口为运营商和工程技术人员提供了有关视频质量和诊断信息的简明指示。

作为一种完整的监测解决方案,全套的API为网络网络平台提供了支持,从而能够对整个网络系统进行智能监测。此外还包括能够为网络运营中心显示视频码流中的所有传输视频分辨率的视频墙。

配置灵活,可现场升级

QAM400A 提供了灵活多样和可现场升级的监测解决方案,完全可以满足客户未来的升级需求,这样能够充分地保护客户的仪器购置投资。扩展的置信度监测选件可以安装在整个网络系统中的监测点上,而强大的诊断功能(选件DIAG)则安装在一些重要的、需要对码流进行操作处理的监测点上,以增强该处的监测功能。

  • 利用QAM400A 的触发记录以及强大的离线分析工具(例如泰克公司MPEG测试系统独立软件*2),可以对捕获码流进行更加深入的分析
  • 利用PSI/SI/PSIP/ARIB SI 分析和重复速率图示,使广播电视业主能够确定传送流中是否存在系统信息,以及系统信息是否正确
  • QAM400A具有参考码流的简单自动模板发生的异常监测功能。利用模板测试,可以查验很多重要参数,以确保传送流的组成符合广播电视业主的要求。这些参数包括传送流IP和网络ID、复用器中的节目数,其中每个节目均有自己的组件(视频、音频、数据、图文电视、字幕等)和条件接收(CA)状态
  • 利用QAM400A 的比特率测试,以确定PID、节目、业务或用户定义的PID组是否在用户定义的容限内,以确保正确的复用过程。享有泰克公司专利的PID 可变性测试提供了PID比特率的可变性指示,可用来评估统计复用的效果
  • 利用QAM400A 带有图形结果显示的PCR 深入分析,可以进行定时和抖动测量,以确保网络的正常运行
  • 全面的服务日志记录,可用来验证所提供的服务是否符合相应的合同协议要求
  • 当QAM400A 与VQS1000 视频质量软件联用时,可以对已解码的MPEG-2 或H.264 视频提供可靠而又完善的分析算法,用以识别固定帧(stuck frame)、黑帧、图像宏块和压缩失真

*1最大传送流比特率取决于传送流内容和当前分析深度。如果SI/PSIP 内容过于庞大,可适当控制传送流分析深度,以确保重要测量项目得以继续进行。

*2MTS400系列MPEG测试系统离线软件工具可以和QAM400A联用。这些独立的应用软件可以在用户控制的个人电脑上运行。详见相应的产品说明。

测量功能

QAM400A 的扩展置信度监测仪(标准配置)
  • 支持MPEG-2、DVB(TR 101 290)、ATSC 和ISDB 标准
  • 按照TR 101 290 标准提供TR 101 290 优先级1、2 和3*3 测量
  • 支持A/65、A/78 和SCTE-142 符合性测试
  • 为每一PID 或者每一TS 流提供连续性计数显示
  • 提供PSI/SI/PSIP/ARIB SI 分析和重复速率显示,利用传送流结构图示以跟踪查验表内容和业务内容,并给出表重复速率的图形显示
  • 按照TR 101 290 MGB2 技术规范进行比特率测量
  • 数据包大小的检测
  • 全面的出错日志记录,带有导航指示的上下文过滤
  • 所有测试和测量状态均可进入SNMP MIB,支持SNMP 陷阱*4 诊断监测选件(选件DIAG)
诊断监测选件(选件DIAG)
  • 用户可定义预触发缓存的触发记录,可用存储容量高达160MB
  • 提供模板测试(用于用户定义的服务计划测试)。带有计划表模板更新的用户定义测试
  • 可以对每一PID、节目或者用户定义的PID 组进行比特率测试
  • 深入的定时分析,为以下测量项目提供图形结果显示:
    • PCR_OJ(总抖动)
    • PCR_AC(精度)
    • PCR_FO(频率偏置)
    • PCR_DR(漂移率)
    • PTS 到达间隔
  • 提供用户选择PID的服务记录,按照用户定义的时间段记录 包速率
  • 提供频道轮询功能,可通过IP 或RF 接口对多达200 个频道依次顺序查询

遥控用户接口

遥控用户接口(RUI)能够为多个重要资源同时提供测量结果,为提高系统效率和工作流提供支持,从而减少网络停播时间。它还能够集成到网络管理平台中以支持分配网络智能。在仪器的FlexVuTM 概略显示中,QAM400A的置信度监测功能使DTV 监测得以简化。在诊断监测中,一种上下文敏感的分析范例以一种直观的分层方式提交了具有复杂信息的多层环境。选择支持扩展导航使您能够以最小的鼠标单击次数确保您能够识别故障告警的根源。

置信度监测
  • 独特的FlexVuTM 显示提供了视频质量和诊断信息的简明指示,使您能够在日益复杂的广播电视环境中提交优异的QoS等级
  • 仪器提供了一目了然的并带有视频缩略图的服务视图显示以及交互式的电子节目指南。操作人员能够利用这种最简明的信息以监测服务提交过程
  • 完善的IP 和RF 广播流的7 天趋势分析,为网络的前期优化提供支持,从而可以减少停播时间
诊断监测
  • 强大的用户界面提供了智能的有关网络信息、媒介和数据的分层图示,使工程技术人员能够迅速地识别潜在服务问题的根源
  • 带有上下文敏感的导航指示和过滤日志记录,迅速排查测试失败的原因

*1最大传送流比特率取决于传送流内容和当前分析深度。如果SI/PSIP 内容过于庞大,可适当控制传送流分析深度,以确保重要测量项目得以继续进行。

*3 不包括T-STD 缓存器模式分析。

*4 节目指南接受SNMP MIB 和HTTP 界面文档的请求。

Thumbnail

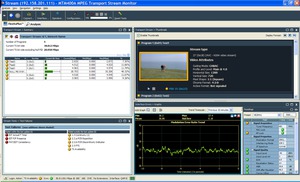

图 1: FlexVu™ 配置窗口图

Thumbnail

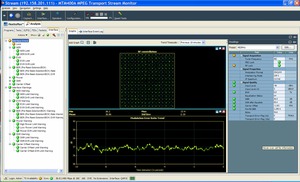

图 2: QAM 接口的RF 趋势分析(带有两级告警)

Thumbnail

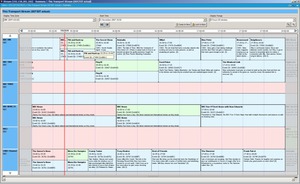

图 3: EPG 视图

Thumbnail

图 4: 视频缩略图

技术特性

电源需求

电源消耗(标称值) - 40 VA.

电压 - 100 至 240 V.

频率 - 50/60 Hz.

监测

最大数据率- 155 Mb/s*1.

最小数据率 - 250 Kb/s.

*1最大传送流比特率取决于传送流内容和当前分析深度。如果SI/PSIP 内容过于庞大,可适当控制传送流分析深度,以确保重要测量项目得以继续进行。

TR 101 290 测试和测量

第一优先级测量项第二优先级测量项第三优先级测量项
1.1 Ts_sync_loss2.1 Transport_error3.1a NIT_actual_error
1.2 Sync_byte_error2.2 CRC_error3.1b NIT_other_error
1.3a PAT_error_22.3a PCR_repetition_error3.2 SI_repetition_error
1.4 Continuity_count_error2.3b PCR_discontinuity_indica至r_error3.4a Unreferenced_PID
1.5a PMT_error_22.4 PCR_精度_error3.5a SDT_actual_error
1.6 PID_error2.5 PTS_error3.5b SDT_other_error
 2.6 CAT_error3.6a EIT_actual_error
  3.6b EIT_other_error
  3.6c EIT_PF_error
  3.7 RST_error
  3.8 TDT_error

QAM 接口特性(选件QA,QB2,QC)

特性QAM Annex AQAM Annex BQAM Annex C
输入频率范围51 MHz 至 858 MHz, 62.5 kHz 步进88 MHz 至 858 MHz, 62.5 kHz 步进
调制格式16QAM, 64QAM, 256QAM 按照 ITU J-83 和 DVB-C ETS 300 429

64QAM, 256QAM 按照 ITU J-83*5

SCTE07 标准

16QAM, 64QAM, 256QAM

按照 ITU J-83

调制波特率

兆波特/s (最小值)

6.952 兆波特/s (最大值)

5.057 兆波特/s 和 5.360 兆波特/s

5 兆波特/s (最小值)

5.5 兆波特/s (最大值)

输入信号电平–59 dBm 至 –19 dBm (50 dBuV 至 90 dBuV 相对 至 75 Ω), with a 16, 64, 和 256 QAM 输入 典型值–64 dBm 至 –19 dBm (45 dBuV 至 90 dBuV 相对 至 75 Ω) with a 64 和 256 QAM 输入 典型值–59 dBm 至 –19 dBm (50 dBuV 至 90 dBuV 相对 至 75 Ω), with a 16, 64, 和 256 QAM 输入 典型值
最终调制误差比37 dB 典型值
接收带宽8 MHz no(最小值)al6 MHz no(最小值)al
输入终端阻抗75 Ω no(最小值)al
反射损耗–6 dB (最小值), –10 dB 典型值, 51 MHz 至 858 MHz
环通功率增益1.5 dB 至 4 dB 典型值, 51 MHz 至 858 MHzN/AN/A
环通噪声系数8 dB 典型值N/AN/A
环通输出反射损耗>10 dB 典型值N/AN/A

*5 级1 和级2 交织支持所有的ITU J-83 Annex B, 但I、J = 128, 7 和128, 8 除外。

QAM Annex A/C 测量(选件QA 或QC)

测量说明
RF 锁定RF 锁定由后面板上LED 提供指示和用户界 面(UI)上状态图标给出指示

EVM

(误差矢量幅度)

分辨率 范围 for 64 QAM: ≤1% 至 ≥5% RMS

分辨率 范围 for 256 QAM: ≤1% 至 ≥2.5% RMS

分辨率: 0.1%

精度: 在读数的 20% 以内, S/N >25 dB,典型值

最终 MER(调制误差比)38 dB 典型值
后向RS BER和TEF(传输误码标志)后向里德索罗门指示 BER(不能校正的误码计数)和显示在用户界面上的传输误码标志数
星座图RF 星座图显示在用户界面上

QAM Annex 测量(选件QB2)

测量说明
RF 锁定RF锁定由后面板上LED提供指示和用户界 面(UI)上状态图标给出指示

输入电平

(信号强度)

范围: –64 dBm 至 –19 dBm

分辨率: 1 dBm

精度: ±3 dBm 典型值

T包括设置告警和提供周期为7 天的趋势图 示分析,给出最小值、最大值和平均值

EVM

((误差矢量幅度)

对于64 QAM,显示范围为: 64 QAM: ≤1% 至 ≥5% RMS

对于256 QAM,显示范围为:≤1% 至 ≥2.5% RMS

分辨率: 0.1%

精度:在读数的 20% 以内,S/N >25 dB, 典型值

包括设置告警和提供周期为7 天的趋势图 示分析,给出最小值、最大值和平均值

MER (调制误差比) 含均衡器

对于64 QAM,显示范围为:22dB至37dB

对于64 QAM,显示范围为:22dB至37dB

分辨率: 0.1 dB

精度:

   MER

   ±3 dB for MER 25 dB 至 34 dB 典型值

MER 25 dB 至34 dB 时为± 3 dB,典型值 包括设置告警和提供周期为7 天的趋势图 示分析,给出最小值、最大值和平均值

SNR

对于64 QAM,显示范围为:22 dB至37 dB

对于64 QAM,显示范围为:22 dB至37 dB

分辨率: 1 dB

精度:

   MER

   MER 25dB 至34dB 时为 ± 3 dB,典型值

包括设置告警和提供周期为7 天的趋势图 示分析,给出最小值、最大值和平均值

BER前向FEC,SER 以及显示误码秒BER 值
后向RS BER 和TEF(传输误码标志)后向里德索罗门BER(不能校正的误码计数)和显示在用户界面上的传输误码标志数
星座图RF 星座图显示在用户界面上

环境特性

特性说明
温度
工作温度+5 °C 至 +40 °C
非工作温度–10 °C 至 +60 °C
湿度
工作湿度温度达31℃时最大相对湿度为80%;温度为 40℃时,线性减少至50%
非工作湿度10%至95%相对湿度,不凝固
海拔
工作海拔0 至 3000 m (9800 英尺)
工作海拔0 至 12000 m (40000 英尺)
随机震动
工作状态5 至 500 Hz, GRMS = 2.28
非工作状态.5 至 500 Hz, GRMS = 0.27
冲击
工作状态30 G,半正弦波,持续11 ms
规则
电磁兼容性EC符合性声明: 满足EN55103, 电磁环境E4 澳大利亚/ 新西兰符合性声明: 满足AS/NZS 2064
FCC:辐射应在FCC CFR47,Part 15, Subpart B,Class A 容限内
安全性满足73/23/EEC, EN61010-1, UL3111-1 和 CAN/CSA 22.2 No. 1010.1-92, IEC61010-1

物理特性

尺寸毫米英寸
441.73
43017.13
60023.62
重量**6公斤
净重6.013.3
毛重9.019.7

*6 不包括选件接口卡

必需的间隙

尺寸毫米英寸
顶部00
底部00
左边标准19 英寸安装
右边标准19 英寸安装
前方手柄必需留有间隙
后方连接线必需留有间隙
