电源测量和分析

使用示波器、电流探头和电压探头进行电源测量

电源测量和分析





如今的高效功率转换器每瓦特的输出需要输入功率更低,但在电源测量方面也要求更高。拓扑结构变得越来越复杂,寄生原件无处不在,这要求仔细比较模拟结果和测量结果。由于开关频率的增加,EMI 控制也变得更加困难。此外,系统需要一系列的低噪声且快速响应的电源。因此,您来对地方了。

开关损耗测量与分析

在开关模式电源的总损耗中,开关损耗占很大比例。了解如何在工作条件下测量损耗。

  • 定义接通、传导和关断过程中的开关损耗
  • 如何设置测量
  • 使用手动设置和数学方法测量开关损耗
  • 使用自动电源分析选项件测量开关损耗

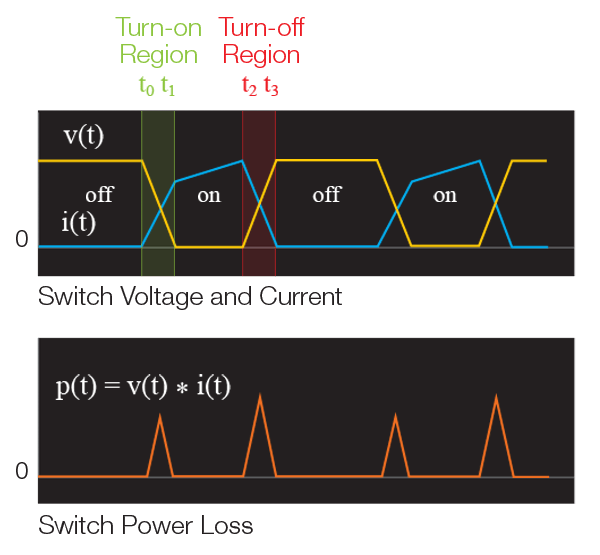

将 MOSFET 的电流与电压相乘得出瞬时功率。平均功耗为开关损耗

测量整个开关周期内的瞬时功率

电路环路内电感器和变压器损耗测量

示波器的 B-H 曲线和电感测量

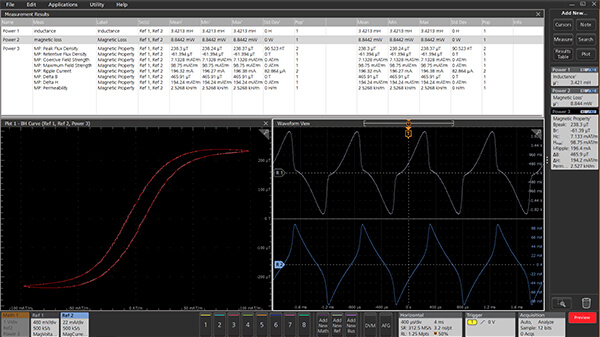

分析实时电压和电流可以得出电感和 B-H 曲线

了解在磁性元件上进行电路内示波器测量的信息,包括电感、损耗和 B-H 曲线。

  • 复习实用磁学
  • 在工作条件下进行电感测量
  • 测量电感和变压器的损耗

GaN 和 SiC 开关器件测量

高开关速度和共模电压使测量面临诸多挑战。了解如何解决这些挑战。

  • 攻克高共模电压
  • 同时测量多个控制和时序信号
  • 实现更快的自动测量
  • 进行预一致性 EMC 检查
半桥电源开关 FET 上的上、下栅极驱动信号

隔离是查看栅极驱动信号的关键

晶体管安全工作区 (SOA)

可以测量 MOSFET 漏极与源极间的电压和电流并与组件数据表中指定的安全工作区进行比较

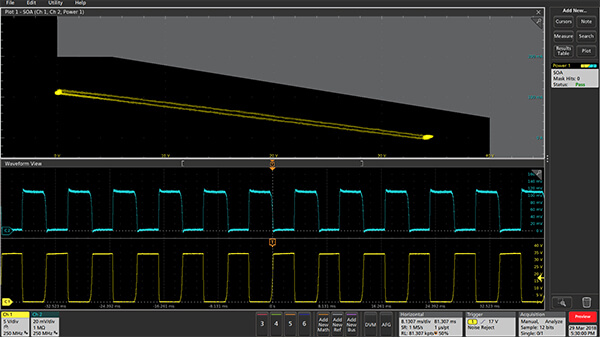

根据 SOA 模板测得的漏极与源极间电压和电流。

使用测量结果确认 FET、IGBT 或 BJT 均在其数据表中指定的安全工作区内工作。

  • 对电压和电流进行抽查
  • 使用极限测试查看是否过流或过压
  • 自动模板测试
