曲线示图仪是一种基础电子测试设备，通过分析半导体器件（如二极管、晶体管、晶闸管等）的特点，用来执行I-V曲线追踪。它们通常用于器件可靠性应用中，如故障分析和参数表征。
泰克在1955年推出业内曲线示图仪，显示真空管的特征曲线。此后，泰克发布了更加复杂、更加完善的曲线示图仪，用来测试晶体管、二极管和其他固态器件。

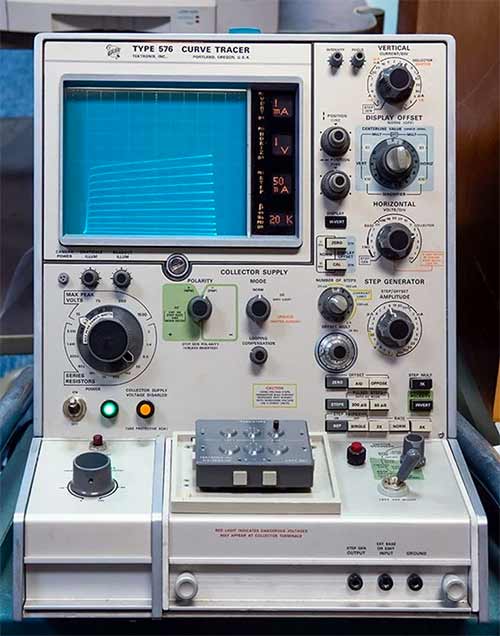

泰克Type 576曲线示图仪于1969年问世，获得业界广泛认可。vintageTEK泰克古董博物馆使用这东西在修复室里作维修。详情可点击这里。
对经典曲线示图仪的需求
不管是过去还是现在，这些早期型号在故障分析和教育应用中仍有很大需求。这些早期型号之所以流行，在一定程度上是因为现代曲线示图仪不能复现简单的交互模型，包括“旋转一个旋钮”就能在屏幕上显示曲线这样简单的用户体验。由于这些老式泰克曲线示图仪已经不再生产，所以持续保留下来的需求导致了强劲的二手传统曲线示图仪市场，翻新的370Bs在网上拍出20,000美元以上的高价。
对于首选继续使用传统曲线示图仪的实验室，对精致古董仪器的依赖必然也给其带来了一些障碍。考虑到能用的二手仪器的价格，实验室一般会让所有故障分析工程师用一台仪器。老仪器想运行，需要淘换旧更换元件，而且它们占用的空间相当大，而实验室空间一般都有限。另外它们捕获和分享数据也不容易。
现代I-V曲线示图仪配置
正是意识到市场对更接近经典泰克曲线示图仪的仪器需求，泰克和吉时利推出了两种解决方案。第一种即Keithley PCT (参数曲线示图仪配置)，也就是I-V曲线示图仪配置 ，包括表征工程师开发完整测试系统所需的一切功能。由于这些配置都是模块化的，因此它们可以随着时间升级，各个“积木式”仪器如 源测量单元, 可以在需要时单独用于其他应用。尽管这些配置是最接近经典曲线示图仪的硬件等效产品，但它们的投资也相当大。根据实验室的需求，现在出现了一种更简单的解决方案。
I-V曲线示图仪软件
吉时利最近推出 I-V曲线示图仪软件 允许故障分析工程师使用Keithley SourceMeter®源测量单元(SMU)运行原来经典曲线示图仪为两端子器件完成的测试。由于SMU能够在测量电压和电流的同时提供电压或电流，因此它的硬件质量与曲线示图仪相同。

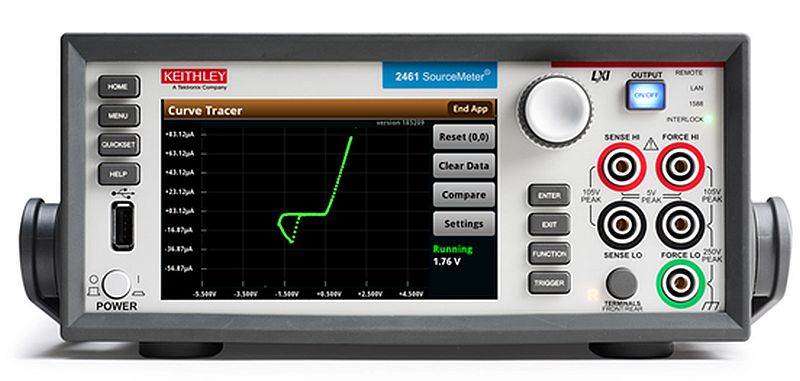

这种新推出的I-V曲线示图仪软件采用 2400系列图形SMUs 直观的触摸屏界面，为低功率两端子器件重建曲线示图仪熟悉的用户体验。I-V曲线示图仪软件利用其支持的SMU的全部功能，包括2461的双高速数字化器，执行曲线示图功能，支持AC极性和脉冲式DC以及标准DC极性。例如，这与576对映，其拥有+DC、-DC和AC极性，输出可以是+电压、-电压或同时+和-电压。
吉时利I-V示图仪软件采用2400系列图形SMU的触摸屏界面，为低功率两端子器件重建曲线示图仪熟悉的用户体验。
经济的I-V曲线示图方式
实验室现在不用再汇聚资源共享过时的设备，而是可以为各个工程师配备自己的I-V曲线示图仪。吉时利SMUs便于携带，可以简便地放到测试台上，下图是其与370B的尺寸对比。此外，用户仍可以拥有吉时利SMU的所有源、接收和测量功能，只需点击（或轻触）几下，就能实现曲线示图仪功能。用户还可以简便地导出曲线或截屏，无需再到网上淘换备件。
吉时利I-V示图仪软件与SMU相结合，提供了一种经济的方式，既可以实现经典曲线示图仪的易用性，又没有维护古董仪器带来的负担。

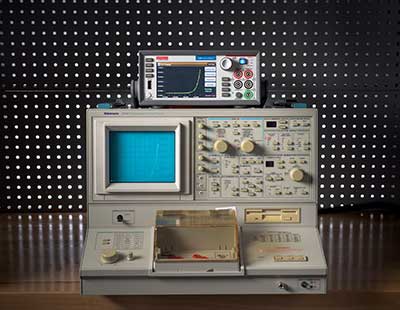

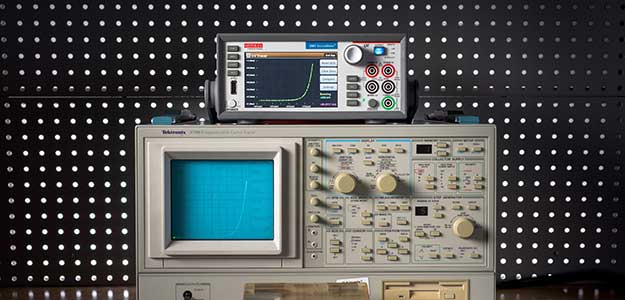

装有Keithley I-V Tracer软件的SMU的尺寸只是经典曲线示图仪的几分之一。
I-V曲线示图仪软件的应用
在对半导体器件进行故障分析方面，I-V曲线示图仪非常流行，这在一定程度上因为它们提供了精密控制和直接结果。如果为器件提供的功率过多，可能会破坏直指故障根源的灵敏证据。I-V曲线示图仪直接控制输出电平，仿真这一功能，允许故障分析(FA)工程师慢慢爬升到异常的I-V曲线，然后无缝深入其行为，源输出上支持最低500 nV (或500 fA)分辨率。
除故障分析外，曲线示图仪一直被视为工程教学的必备设备，因为它们非常简单，学生可以把所学的知识直接应用到电气设备中。I-V曲线示图仪软件及SMU提供了同样的优势，学生可以获得实时直接控制功能，可以实验和巩固各种电子器件知识。
如果想为应用找到适当的解决方案，请体验我们的 I-V曲线示图仪配置 或进一步了解吉时利’s I-V曲线示图仪软件 和 图形SMUs.
