数字存储示波器

TBS2000 系列产品技术资料

泰克对于本技术资料上的产品不再有售。
查看 Tektronix Encore 了解翻新测试设备。
查看这些产品的支持保修状态

TBS2000-Oscilloscope-Datasheet

更多信息

在线阅读:

凭借9英寸WVGA显示器、20M点记录长度和1 GS/s采样率,TBS2000系列示波器可以捕获和显示明显多得多的信号,帮助您更快地评估设计。全新的波形上面光标读数和32种自动测量,使您能够简便地、满怀信心地分析信号,每种功能都拥有丰富的小贴士,帮助您迅速选择正确的功能。TekVPI®探头接口不仅适用于传统BNC连接,还支持最新有源电压探头和电流探头,应用范围极广。

主要性能指标
  • 2 个和 4 个模拟通道型号
  • 100和70 MHz带宽型号
  • 高达 1 GS/s 的采样率
  • 所有通道上20 M记录长度
  • 5年保修
主要特点
  • 9英寸WVGA彩色显示器
  • 15个水平格,显示的信号多出50%
  • TekVPI探头接口支持有源探头、差分探头和电流探头,支持自动定标和单位
  • 32种自动测量和FFT功能,全面分析波形
  • HelpEverywhere提供有益的屏显小贴士
  • 内置示波器介绍手册,提供操作说明和示波器基础知识
  • 2通道型号,重仅2.62 kg (5.8磅),携带方便
连接能力
  • 前面板上USB 2.0主控端口,快速简便地存储数据
  • Wi-Fi 接口可提供无线通信功能1 支持
  • 后面板上USB 2.0设备端口,简便地连接PC
  • LXI标准10/100BASE-T以太网端口,通过LAN进行远程控制

1可从一些国家/地区的泰克经销商处作为附件购买 Wi-Fi 适配器,型号为 TEK-USB-WIFI。有关详细信息,请参阅订购信息。

教育
  • 课件功能,在显示器上提供实验练习指引
  • 全面兼容教育应用中的TekSmartLab实验管理软件

专业设计,让您的工作更轻松

TBS2000系列是为了简便操作和快速操作教学专门设计的。专用控制功能可以迅速进入重要设置,您可以更快地评估信号。许多示波器仅有8个竖格和10个横格,而TBS2000则提供了10个竖格和15个横格,您可以看到更多的信号信息。显示器还为测量结果和菜单信息提供了更多的空间。

专为杰出的波形查看和分析能力而设计



长记录长度及卷动和缩放

可以选择记录长度,从2000个样点直到20M样点,捕获长时间记录。超长记录长度将帮助您找到异常信号,检验数字通信。为帮助浏览长采集数据,缩放功能可以迅速卷动记录,放大查看信号细节。



TBS2000-Oscilloscope-Datasheet-EN_US-9-L



在缩放模式下,上方画面提供了最多20M点概况。下方画面显示了放大后的详细视图。



TBS2000-Oscilloscope-Datasheet-EN_US-10-L

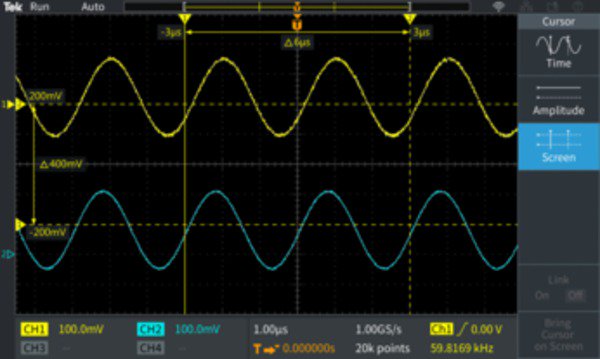

波形显示画面上显示光标读数。可以使用光标测量时间、幅度或两者。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外,它还包括脉宽触发和欠幅脉冲触发,特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。您可以指定一个电压阈值和一个宽度,在脉冲太窄、太宽或持续特定时间时,示波器会触发采集。欠幅脉冲触发旨在捕获幅度短于预期的信号。您可以指定两个电压阈值和一个宽度。如果脉冲幅度落在两个阈值之间,那么示波器将触发采集。

默认的采集模式是采样模式,这种模式适合大多数应用。但是,仪器还提供了峰值检测模式,适合查找尖峰;平均模式则可以帮助降低重复的信号上的噪声。

自动测量变得更轻松

全套自动测量可以快捷方便地测试各种信号和应用。



TBS2000-Oscilloscope-Datasheet-EN_US-11-L

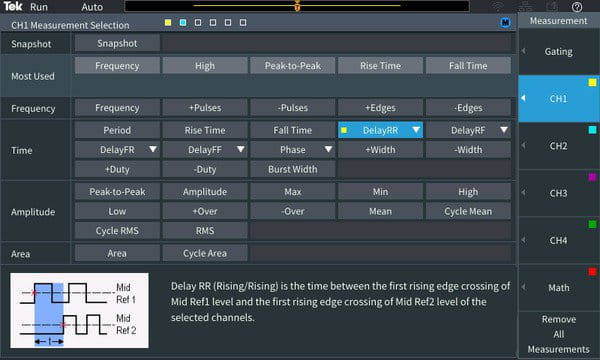

一个屏幕上列出及选中所有测量。

通过一个测量选择屏幕,您可以方便地在32种自动测量中进行选择,而不必搜寻多个菜单。您可以选择放在页面顶部的最常用的测量,也可以选择4种类别:频率、时间、幅度和区域。HelpEverywhere系统为每项测量提供了小贴士,可以更方便地知道使用哪项测量,了解测量结果。



TBS2000-Oscilloscope-Datasheet-EN_US-12-L

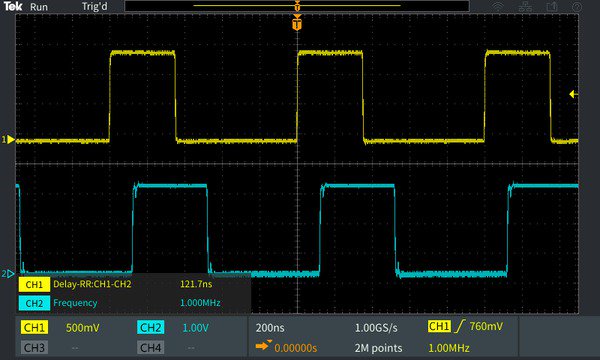

测量是透明的,因此不会挡住波形。

测量按来源加上颜色编码,显示在透明背景上,因此波形不会被读数挡住。

FFT功能

按专用前面板FFT按钮,您可以使用FFT功能,了解信号的频率成分。可以只显示FFT,或打开源波形显示,同时查看频谱和时域波形。透明读数显示重要设置,而不会挡住FFT显示。



TBS2000-Oscilloscope-Datasheet-EN_US-13-L

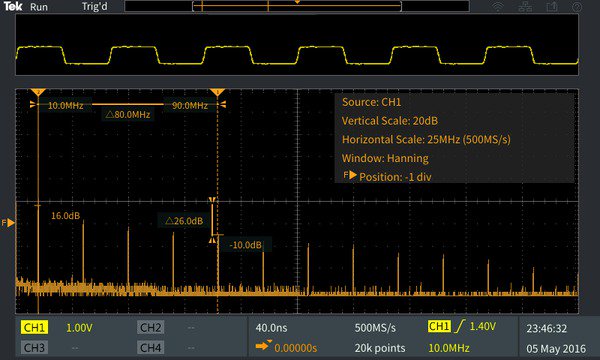

时域源波形可以显示在FFT频率频谱上方。

内置小贴士,设置更迅速

HelpEverywhere是TBS2000上独有的功能。在您浏览主要菜单时,它会即时显示帮助信息。小贴士包括测量信息、应用小贴士、文字和图形形式的整体指引。您可以从HelpEverywhere菜单中打开和关闭小贴士。



TBS2000-Oscilloscope-Datasheet-EN_US-14-L

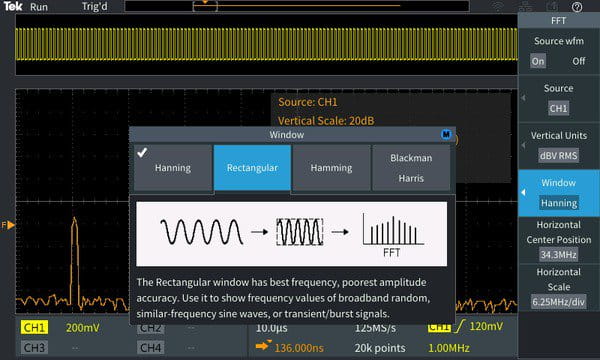

HelpEverywhere小贴士解释了重要设置。

屏显示波器基础知识

Scope Intro是TBS2000内嵌的简明手册。按前面板Function按钮,可以获得示波器基本操作系统,以及面向教育应用的TBS2000和TekSmartLab实验管理系统。

TBS2000-Oscilloscope-Datasheet-EN_US-15-L



TBS2000-Oscilloscope-Datasheet-EN_US-16-L

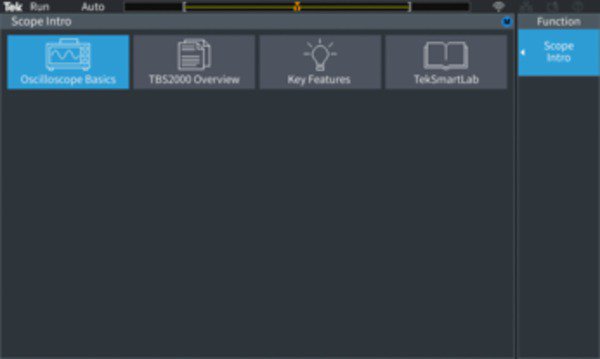

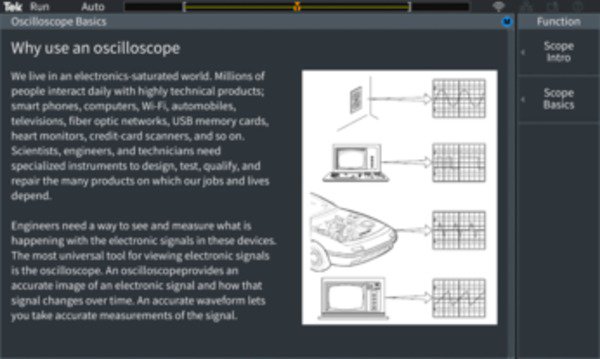

Scope Intro(示波器介绍)涵盖基本示波器操作和TBS2000使用方式。



支持无线通信的解决方案

LXI嵌入式网页,用于仪器控制

LXI是一种基于LAN连接的行业标准,实现灵活、可靠、高效的通信和控制。TBS2000支持LXI Core 2011。通过在网络浏览器中简单地输入仪器IP地址,可以进入TBS2000 LXI网页。



TBS2000-Oscilloscope-Datasheet-EN_US-17-L

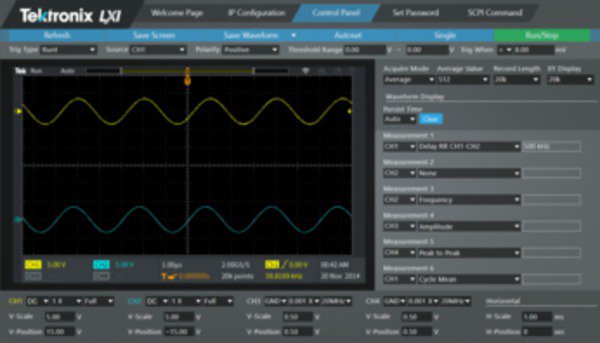

LXI控制屏幕和波形显示。

TekVPI®接口和有源探头支持

TekVPI探头接口确立了探测易用性标准。通过这个接口,TBS2000系列支持各种最新电压探头和电流探头,满足各种应用需求。这些探头通过接口供电及与TBS2000通信。标度因数和状态信息(如错误条件)发送给仪器处理和显示,而不必手动设置标度因数,计算偏置,或监测钳夹张开情况,也不需要对电流探头消磁。



TBS2000-Oscilloscope-Datasheet-EN_US-18-L

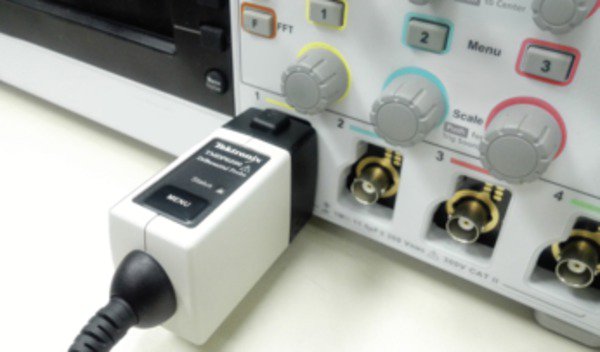

TekVPI探头把标度设置、范围和状态传送给TBS2000。

创新的新型教育解决方案

TBS2000提供了全新的方式,教育机构可以把更多的时间放在讲授电路概念上,而不是放在设置和管理实验上。



TBS2000-Oscilloscope-Datasheet-EN_US-19-L

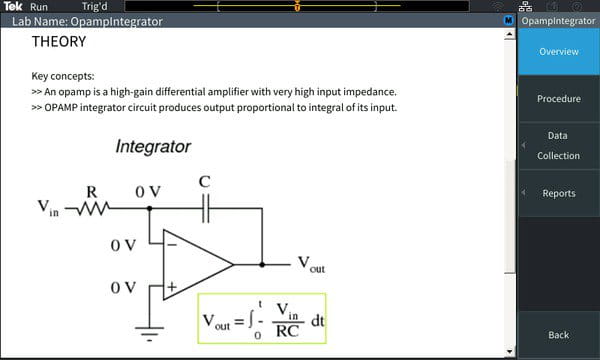

课件功能允许学生在仪器显示器上查看实验信息。

集成课件功能允许教授在仪器中加载实验练习,在每个站上为学生提供指引,并提供结构化框架,学生可以捕获数据,并包含在报告中。泰克课件资源中心提供了100多种可供下载的实验练习样例。

TBS2000-Oscilloscope-Datasheet-EN_US-20-L

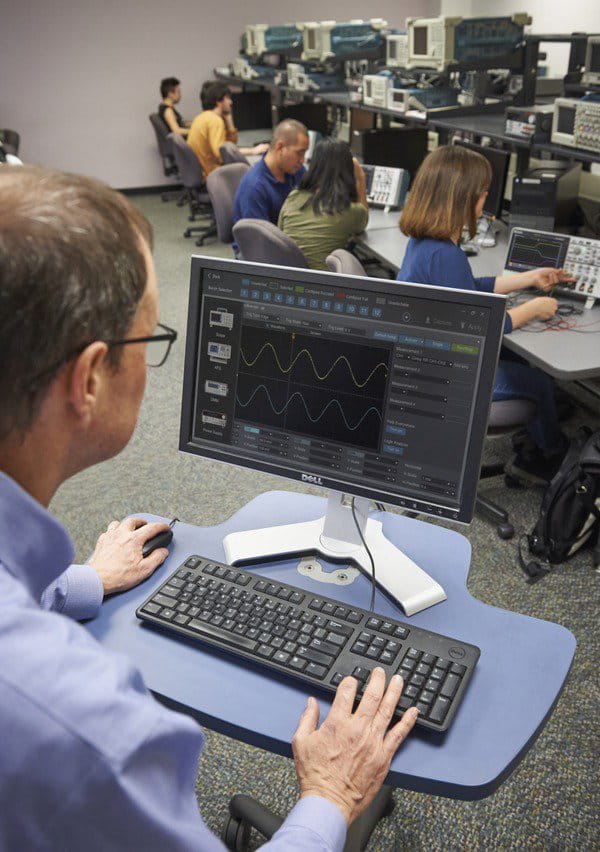

TBS2000可以简便地整合到TekSmartLab系统中。在整合之后,教育机构只需点击几下鼠标,就可以预置装满仪器的实验室,实验室讲师可以从中央工作站追踪每个学生的进度。

您可以信赖的性能

泰克提供行业领先的服务和支持,每台TBS2000系列示波器都标配5年保修。

技术数据

除另行说明外,所有技术规格均受保证。除另行说明外,所有技术规范适用于所有型号。

型号概况
  TBS2072 TBS2102 TBS2074 TBS2104
模拟通道
带宽 70 MHz 100 MHz 70 MHz 100 MHz
采样率 1 GS/s 1 GS/s 1 GS/s 1 GS/s
记录长度 20 M点 20 M点 20 M点 20 M点
垂直系统模拟通道
硬件带宽限制
20MHz
输入耦合
DC、AC或GND
输入阻抗

1 MΩ ± 2 %, 11.5 pF ± 2.5 pF

输入灵敏度范围
2 mV/Div ~ 5 V/Div
垂直分辨率

8 位

最大输入电压,1 MΩ

300 V RMS,峰值≤ ±450 V

采集模式
采样
采集采样值。
峰值检测
在所有扫描速度下,捕获最窄 3.5 ns 的毛刺。
平均
平均包含 2 ~ 512 个波形。
高分辨率
将一个采集间隔的多个采样平均到一个波形点。
滚动
在屏幕上从右向左滚动波形,扫描速度小于或等于 40 ms/div (在 20M 记录长度时为 400 ms/div)。
数学模式
所有型号:

Ch 1 - Ch 2

Ch 2 - Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4通道型号:

Ch 3 - Ch 4

Ch 3 + Ch 4

Ch 4 - Ch 3

Ch 3 X Ch 4

DC均衡

± (1 mV +0.1 div)

DC增益精度

± 3%, 10 mV/div ~ 5 V/div-

± 4%典型值, 2 mV/div和5 mV/div

DC电压测量精度平均模式
平均16个波形
±((DC Gain Accuracy) X |reading - (offset - position)| + Offset Accuracy + 0.11 div + 1 mV)
在平均采用相同示波器设置和环境条件采集的≥16个波形时,任意两次平均之间的增量电压
±(DC增益精度 X |读数| + 0.08 div + 1.4 mV)
垂直位置范围
±5 格
垂直偏置范围
Volts/Div设置

偏置范围, 1 MΩ

2 mV/div - 200 mV/div ±0.8 V
>200 mV/div - 5 V/div ±20 V
模拟带宽,直流耦合
100 MHz型号:

DC ~ ≥100 MHz,对2 mV/div ~ 5 V/div.

70 MHz型号:

70 MHz型号: DC ~ ≥70 MHz,对2 mV/div ~ 5 V/div.

共模抑制比(CMRR),典型值
60 Hz时100:1,50 MHz正弦波时下降到10:1,每条通道上Volts/div和耦合设置相等。
通道间隔离度
TBS2072, TBS2074 TBS2102, TBS2104
≥100:1,≤70 MHz时 ≥100:1,≤100 MHz时
水平系统模拟通道
在最高采样率下捕获的最大持续时间(所有通道)
40 ms
时基范围

2 ns/格至 100 秒/格

时基时延范围
-15格 ~ 5000 s
时延校正范围
±100 ns
时基精度
±25 ppm,在任何 ≥1 ms 间隔上
触发系统
触发模式
自动触发,正常触发,单次触发
触发释抑范围
20 ns ~ 8 s
触发类型
边沿
任意通道上正或负斜率。耦合包括DC、HF抑制、LF抑制和噪声抑制。
脉宽
在正或负脉冲的宽度>、<、=、≠或落在指定时间周期之内/之外时触发采集。
欠幅脉冲
在一个脉冲越过一个阈值,但在再次越过第一个阈值前未能越过第二个阈值时触发采集。
触发耦合模拟通道
DC,噪声抑制,高频抑制,低频抑制
灵敏度,边沿类型触发,DC耦合
触发源 灵敏度
模拟输入 0.4格,DC ~ 50 MHz
0.6格,>50 MHz ~ 100 MHz
触发电平范围

输入通道:从中心屏幕± 4.90格

数据存储
非易失性内存保留时间,典型值
前面板设置、保存的波形、设置和校准常数没有时间限制。
实时时钟
可编程时钟用年、月、日、时、分、秒提供时间。
波形测量
光标
时间、幅度和屏幕。
自动测量
32项,一次最多可以在屏幕上显示其中6项。测量包括:周期,频率,上升时间,下降时间,正占空比,负占空比,正脉宽,负脉宽,突发宽度,相位,正过冲,负过冲,峰峰值,幅度,高,低,最大值,最小值,中间值,周期中间值,RMS,周期RMS,正脉冲数,负脉冲数,上升沿数,下降沿数,面积,周期面积,延迟FR,延迟FF,延迟FR和延迟RR。
选通
隔离采集内部发生的具体事件,使用屏幕、在波形光标之间或整个记录长度中获得测量数据。
波形数学
代数
加、减和乘波形。
FFT
频谱幅度。把FFT垂直标度设置为线性RMS或dBV RMS,把FFT窗口设置为矩形、Hamming、Hanning或Blackman-Harris。
远程控制软件
LXI网页

LXI Core 2011。内置网页可以遥控水平和垂直标度、触发设置和测量。可以把波形和镜像保存到U盘中。

显示器系统
显示器类型
9英寸(228 mm)宽屏液晶TFT彩色显示器。
显示器分辨率
水平800 x 垂直480显示像素(WVGA)。
波形样式
矢量、可变余辉和无穷大余辉。
格线
网格,无。
格式
YT 和 XY。
输入/输出端口
USB 2.0高速主控端口
支持USB海量存储设备、Wi-Fi加密狗,前后面板各一个。
USB 2.0 高速设备端口
设备端口
后面板连接器可以通过USBTMC或GPIB及TEK-USB-488与示波器通信或控制示波器。
兼容的USB-WIFI加密狗

TBS2xxx USBWIFI选项

TEK-USB-WIFI附件

TP-LINK TL-WN823N, Netgear WNA1000M, WNA3100M

LAN 端口(以太网)
RJ-45连接器,支持10/100BASE-T。
探头补偿装置
幅度
5 V
频率
1 kHz
Kensington式锁
后面板安全插槽连接到标准Kensington式锁上。
电源
电源电压
100 ~ 240 VAC RMS ±10%
电源频率

45 Hz ~ 65 Hz (90 ~ 264 V)

360 Hz ~ 440 Hz (100 ~ 132 V)

功耗
最大80 W
物理特点
外观尺寸
TBS2xx2:

高:174.9 mm (6.89英寸)

宽:372.4 mm (14.66英寸)

厚:103.3 mm (4.07英寸)

TBS2xx4:

高:201.5mm (7.93英寸)

宽:412.8 mm (16.25英寸)

厚:128.1 mm (5.04英寸)

重量
TBS2xx2:

2.62 kg (5.8磅),独立式仪器

5.1 kg (11.2磅),在包装用于国内运输时。

TBS2xx4:

4.17 kg (9.2磅),独立式仪器。

7 kg (15.4磅),在包装用于国内运输时。

冷却间隙
仪器左侧和后面要求50 mm (2英寸)。
EMC、环境和安全
温度
工作时:

0 °C ~ +50 °C (+32 ºF ~ 122 ºF)

未工作时:
-40 °C ~ +71 °C (-40 ºF ~ 160 ºF)
湿度
工作时:

高:+30 °C ~ +50 °C,5% ~ 60%相对湿度

低:0 °C ~ +30 °C,5% ~ 95%相对湿度

未工作时:

高:+30 °C ~ +55 °C,5% ~ 60%相对湿度

低:0 °C ~ +30 °C,5% ~ 95%相对湿度

高度
工作时:
最高3,000米(9,842英尺)。
未工作时:

最高12,000米(39,370英尺)。

法规
电磁兼容能力
EC委员会指令2004/108/EC
安全
UL61010-1:2004; CAN/CSA-C22.2 No. 61010.1: 2004; EN61010-1:2001; 满足产品安全低压指令2004/108/EC。

订货信息

型号
TBS2072
70 MHz,1 GS/s,20 M 记录长度,2 通道数字存储示波器
TBS2102
100 MHz,1 GS/s,20 M 记录长度,2 通道数字存储示波器
TBS2074
70 MHz,1 GS/s,20 M 记录长度,4 通道数字存储示波器
TBS2104
100 MHz,1 GS/s,20 M 记录长度,4 通道数字存储示波器
标配附件
探头
TPP0100 100 MHz,10x 无源探头(每个模拟通道一个),
附件
063-4568-xx 文档光盘
071-3445-xx 安装和安全手册
077-1149-xx 程序员手册,在文档光盘上及在泰克网站上提供
- 电源线
- 校准证书,记录美国国家计量学会和 ISO9001 质量体系认证的溯源性
保修
五年保修,包括所有部件和人工,不包括探头。
推荐附件
探头
泰克提供 100 多种不同的探头,可以满足您的各种应用需求。如需泰克提供的可用探头的完整清单,请访问www.tektronix.com/probes
P5100A
2.5 kV,500 MHz,100X 高压无源探头
TDP0500
具有 ±42 V 差分输入电压的 500 MHz TekVPI ® 差分电压探头
THDP0200
±1.5 kV 200 MHz 高压差分探头
THDP0100
±6 kV 100 MHz 高压差分探头
TAP1500
1.5 GHz TekVPI ® 有源电压探头
TCP0020
50 MHz TekVPI ® 20 A AC/DC 电流探头
TCP0030A
120 MHz TekVPI ® 30 A AC/DC 电流探头
TCP0150
20 MHz TekVPI ® 150 A AC/DC 电流探头
TCP2020
50 MHz BNC 20 A AC/DC 电流探头
P5202A
100 MHz,640 V 高压差分探头
P5205A

100 MHz,1.3 kV 高压差分探头

P5210A
50 MHz,5.6 kV 高压差分探头
附件
TPA-BNC
TekVPI®到Tek探头® BNC适配器
ACD2000

软携带箱,用于2通道型号

ACD4000B

软携带箱,用于4通道型号

TEK-DPG
TekVPI®时延校正脉冲发生器信号源
067-1686-XX
功率测量时延校正和校准夹具
TEK-USB-WIFI
USB Wi-Fi 1加密狗仅适用于 TBS2000 系列
TEK-USB-488
GPIB 到 USB 适配器



1 认证符合 CE、FCC 和 IC 规范。适用于澳大利亚、加拿大、中国、欧盟区、新西兰和美国。有关其他兼容的 Wi-Fi 适配器的信息,请参阅输入输出端口规范下的“可兼容 USB-WIFI 加密狗”。
仪器选项
TBS2XXX USBWIFI1
USB Wi-Fi加密狗,仅用于TBS2000系列
TBS2XXX P2221
用P2221探头代替标准探头(200 MHz无源电压探头,1x/10x衰减)
电源插头
选项 A0
北美电源插头(115 V,60 Hz)
选项 A1
欧洲通用电源插头(220 V,50 Hz)
选项 A2
英国电源插头(240 V,50 Hz)
选项 A3
澳大利亚电源插头(240 V,50 Hz)
选项 A4
北美电源插头(240 V,50 Hz)
选项 A5
瑞士电源插头(220 V,50 Hz)
选项 A6
日本电源插头(100 V、50/60 Hz)
选项 A10
中国电源插头 (50 Hz)
选项 A11
印度电源插头 (50 Hz)
选项 A12
巴西电源插头 (60 Hz)
选项 A99
无电源线
语言选项
选项L0
英语前面板贴纸
选项L1
法语前面板贴纸
选项L2
意大利语前面板贴纸
选项L3
德语前面板贴纸
选项L4
西班牙语前面板贴纸
选项L5
日语前面板贴纸
选项L6
葡萄牙语前面板贴纸
选项L7
简体中文前面板贴纸
选项L8
繁体中文前面板贴纸
选项L9
韩语前面板贴纸
选项L10
俄语前面板贴纸
选项L99
没有手册

语言选面只包括翻译后的前面板贴纸,不同语言的手册在泰克网站上提供。

服务选件
选项 D1
校准数据报告
