DTG5078 • DTG5274 • DTG5334

数据定时发生器
泰克对于本技术资料上的产品不再有售。

在线阅读:

主要特点和优点
多功能平台,把数据发生器、脉冲发生器和DC 电源的功能融为一身
高达3.4Gb/s 的数据速率
1- 96 条数据通道 (主/ 从模式)
同类仪器中领先的延迟分辨率:0.2ps (DTG5274/DTG5334), 1 ps(DTG5078), 总延迟最高600 ns
模块化结构,帮助保护投资,仪器可以随需求增长进行扩容
对信号参数进行高级控制,满足最新的测试需求,包括生成极限眼图

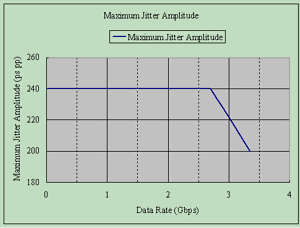

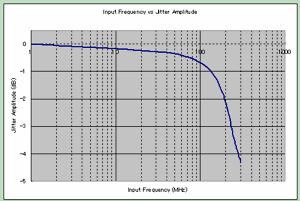

  • -外置抖动注入(DTGM31, DTGM32模块)

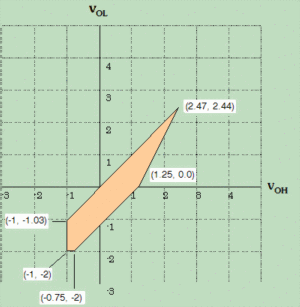

  • -电平控制,5 mV 分辨率易学易用,缩短测试周期
  • - 简便地配置插入式模块
  • - 直观的Windows 用户界面
  • - 台式机
  • - 集成式PC,支持网络集成和内置

光驱、LAN、软驱、USB 端口
每条通道高达64 Mb的码型深度,支持复杂的数据码型


应用
半导体器件功能测试和检定
- 支持从TTL到LVDS的半导体技术
- 前期验证和调试、全方位检定、制造和质量控制
根据新兴标准进行一致性和互通测试
- PCI-Express Gen1: 2.5 Gbps
- 串行ATA Gen1/2: 1.5 Gbps/3 Gbps
- InfiniBand: 2.5 Gbps
- XAUI: 3.125 Gbps
- HDMI Version 1.3/DVI
磁性和光学存储设计
- 研究、开发和测试下一代磁性和光学存储设备(硬盘、光盘/DVD/Blue-ray)
数据转换设备设计
- 检定和测试下一代数模转换器抖动传递和抖动容限测试

随着不断扩大的网络和无所不在的计算,需要不断重新定义前沿技术,出现了新的串行数据标准。设计工程师面临着怎样在不影响性能的情况下节约成本的巨大挑战。


DTG5000 系列数据定时发生器在一个通用的台式设备中,同时提供了数据发生器和脉冲发生器的功能,缩短了复杂测试程序的时间,简化了产生多个通道中低抖动、高精度时钟信号,并行或串行数据信号的工作。其模块化平台可以简便地配置仪器性能,满足现有需求和新兴需求,最大限度地降低设备成本。三种主机和五种插件输出模块相结合,涵盖了从传统设备直到最新技术的各种应用。此外,八个低电流、独立控制的直流输出可以代替外置电源。每台主机包括全套辅助输入和输出通道,可以简便地与其它仪器相集成,如示波器和逻辑分析仪,创建一个灵活而强大的实验室。

特性

Thumbnail

Thumbnail

Thumbnail

Thumbnail

Thumbnail
