Option PTD • Option PTM

协议触发和解码软件

在线阅读:

主要特点和优点

    • 将串行数据波形转换成字符和协议视 图,可进行更深入全面的了解
    • 将协议级事件和物理层信号相互关 联,进而更高效地排除故障
    • 观察解码后的8b/10b 串行数据,更 易于验证链路层信号
    • 分析来自以下标准的串行数据: PCI-Express、SATA、光纤通道、千 兆位以太网、XAUI、SAS以及SRIO 可用于高达10 Gb/s的通路速率的符 号解码,能够全面覆盖各种实现技术 对8b/10b符号和字实时触发,快速分 离底层故障
    • 对极性和字符错误实时触发
    • 在高达3.125 Gb/s 的通路速率下进 行实时触发

应用

  • 对以下串行数据标准的模拟验证、调 试和一致性测试:
    • PCI Express
    • 串行ATA
    • 串行连接SCSI (SAS)
    • 光纤通道
    • InfiniBand
    • 千兆位以太网
    • XAUI
    • Serial Rapid IO

触发串行数据波形并将其转换成字符和协议视图

选件PTM/PTH 提供了触发和解码功能, 在分析8b/10b 编码串行数据流时,可以 对其进行更深入全面的了解。它可以帮 助用户同时观察波形、字符和协议行为, 简化了链路层通信的验证和数据相关错 误的分离。选件PTH 可以基于硬件直接 触发速率达3.125 Gb/s的8b/10b编码字 符序列。选件PTM 则以高达1.5 Gb/s 的 速率提供类似的触发功能。

物理层验证

工程师在实现串行数据接口时首先必须 调试并验证其设计是否符合物理层规范。 在此阶段,信号完整性和定时稳定性是 关键问题。很多这种验证和调试是通过 使用伪随机码序列(PRBS)或循环测试码, 并结合使用TDSJIT3 抖动和定时分析软 件以及TDSRT-EyeTM串行数据符合性和 分析软件等分析工具进行的。

系统级调试

在确保物理层一致性后,串行信号从测 试码变为8b/10b 编码字符序列。系统级 问题成为调试的重点。系统开始工作后, 可能会在物理层- 链路层域(涉及信号 完整性和数据完整性的交叉领域)发现 问题。例如,一个串行链路可能通过了物 理层测试,并能实现高质量的电信号通 信。然而,数据相关的串扰或电源层反弹 造成的错误传输逻辑或信号损失可能会 在看似良好的链路上产生错误符号。这 些影响中的大多数都更易于在字符、字 或较高的协议级别上发现,但是其根本 原因位于物理层域。

有效的解决方案

选件PTM/PTH提供物理层信令和链路层 通信的相互关联的视图,以便有效地分 离并解决此类与数据相关的错误。另外, 所有DSA70000 型号、配有选件PTH 的 D P O 7 0 0 0 0 型号及配有选件P T M 的 DPO7254可以对8b/10b字符序列或8b/ 10b编码错误实时触发。选件PTM/PTH、 TDSJIT3 以及TDSRT-EyeTM相结合,为 工程师们提供了一套完整的解决方案, 用于对使用高速串行接口的系统进行调 试、特征描述和一致性测试。

8b/10b 链路复杂触发

配有PTM/PTH的所有DSA70000型号和 DPO70000型号扩展了PinpointTM触发功 能,包含一个用于8b/10b 编码串行数据 的硬件触发解决方案。借助此功能,设计 人员可以由单独指定的或从预定义原语 列表中选择的多达四个的连续8b/10b字 符进行条件触发。例如,用户可以选择一 种标准(如串行ATA),再选择一种特定 原语(如ALIGN)。对应于SATA ALIGN 原语的四字符序列K28.5 - D10.2 - D10. 2 - D27.3被自动设置为触发条件。它自 动创建二进制触发码型,识别运行奇偶 性,用户也可以要求单一形式。通过这种 高级方法,可以在指定触发条件时提高 效率,减少错误。

字符序列

也可以单独编辑字符,以创建一到四个 字符的触发序列。用户可以使用原始的 协议格式在熟悉的接口标准环境下工作, 而无需解释波形或区分1 和0。控制字符 通过Kxx.y格式指定,或通过助记码(如 COM 或IDL)来选择。数据字符通过Dxx. y 格式或输入其8 位十六进制值来指定。 通过使用这种通用标记方案,触发条件 可以方便地和数据显示关联起来。

传输错误

仪器还能对字符或极性错误做出响应, 进而提供分离受损通信的有效方法。触 发行为与其他Pinpoint触发类型一样,连 续监视输入的数据,并立即做出响应。换 句话说,触发是一种实时功能,而并非后 期处理操作。实际上,它使得在已定义的 错误条件下触发成为可能,而不是捕获 任意批量的数据,再通过搜索来确定其 中是否包含某种错误。这种触发功能提 供了独一无二的工具集,可以基于8b/ 10b 编码流中的参考事件分离错误或沿 时间进行浏览。

8b/10b 解码视图

多个同步视图是这一软件的一个重要元 素,它在适当的上下文中显示详细信息。 用户可以通过最高效的方式观察、浏览 并关联事件,从而完成具体任务。

波形视图

8b/10b字符解码使用户可以详尽了解信 号与数据的临界关系。PTD 的波形视图 能够以图形化方式一次显示模拟信号活 动、数字数据切片和解码后的字符,用户 可以详细观察物理层和链路层边界。缩 放和滚动功能使用户易于浏览长的通信 流。

Thumbnail

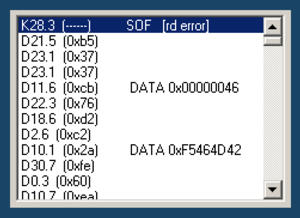

字符视图

字符视图有效地显示字符级信息,提取 出原语,并显示底层错误,如极性错误和 字符错误。这些信息几乎与所有8b/10b 编码通信相关,适用于大多数标准,如 PCI-Express、串行ATA、串行连接SCSI (SAS)、光纤通道、InfiniBand、千兆位以 太网、XAUI 以及Serial Rapid IO。

Thumbnail

同步

在字符视图中选择一项将使波形视图中 的显示同步,从而在数据范围和物理域 之间能维持适当的关系。例如,可以跟踪 字符或协议视图中标出的极性误差,查 到相应的字符编码和物理信号活动。借 助此信息,设计人员就有把握进行全面 的检查。

协议视图

协议视图与标准相关,提供更高级别的 抽象。四字符序列组成的原语被解码并 显示,较高级别的结构也是如此。最初, PTD 可供选择的协议包括PCI Express 和串行ATA。

附加的观察

解码结果可以导入文本文件,用于存档、 比较或进一步分析。

性能

所有DSA70000 型号和配有选件PTH 的 DPO70000 型号都包含高达3.125 Gb/s 的硬件时钟恢复功能及8b/10b触发和解 码功能。配有选件PTM 的DPO7254/ 7354 包括高达1.25 Gb/s 的硬件时钟恢 复功能及8b/10b 触发和解码功能。

此外,选件PTM/PTH解码功能构建在基 于软件的时钟恢复之上。这使它们在拥 有充足带宽的仪器上,可以借助仪器的 高带宽和采样率,支持10 Gb/s 以上的 最高比特率。

订货信息

选件PTH -协议触发和解码

所有DPO70000型号的协议触发和解码。 为高达3.125 Gb/s 的数据速率提供了硬 件时钟恢复和8b/10b 触发和解码功能。

包括:软件光盘,含帮助文本和电子参考 文档。

所有DSA70000 型号

所有DSA70000 型号都包括相同的PTH 选件系统,为高达3.125 Gb/s 的数据速 率提供了8b/10b 触发和解码功能。

选件PTM - 协议触发和解码

DPO7254/7354 型号协议触发和解码。 为高达1.25 Gb/s的串行数据速率提供了 硬件时钟恢复和8b/10b 触发系统。

包括:软件光盘,含帮助文本和电子参考 文档。
