PCI Express 接收机测试软件产品技术资料

PCI Express

底价范围

-

更多信息:

在线阅读:

BERTScope PCIe 接收机自动化解决方案旨在简化繁重而冗长的接收机测试工作流程。

功能及优势
  • 自动化校准、链路训练、环回发起和测试
  • 可用于 TxEQ 优化的 BER 映射功能
  • 缩短了完成校准和测试所需的时间,并把对技能的要求降到最低
  • 通过消除手动校准的不一致性来提高可靠度和精准度
  • BSX BERTScope 系列提供了实现 PCIe 3.0/4.0 设备握手和链路训练过程直观可控所需的工具及灵活性。
应用
  • PCIe 接收机测试适用于:
    • 主机和设备芯片检验
    • NVMe和 SATA Express 物理层电气测试
    • 插卡和系统一致性测试
    • 制造测试

BERTScope 实现了接收机测试自动化

BERTScope PCIe 接收机自动化解决方案旨在简化繁重而冗长的接收机测试工作流程。无需专业的 PCIe 领域知识,即可配置、校准、测试和记录结果。基于 BERT 的快速精准测试方案提供了高测试吞吐量、直观快速的边际测试,并在需要进一步测试时还可以提供各种调试工具。从配置到记录结果,整体测试效率高。

此解决方案也适用于最新兴起的存储接口,例如基于 NVMe 和 SATA Express 协议(PCIe 物理层以上)的下一代 SSD 及主机控制器接口。

测试配置向导

BERTScope 测试配置向导为接收机测试设备及软件设置提供分步指导。清晰明了的框图、布线配置及描述简化了测试配置中的相关设置。

PCI-Express-Receive-Test-Software-Datasheet



PCI-Express-Receive-Test-Software-Datasheet

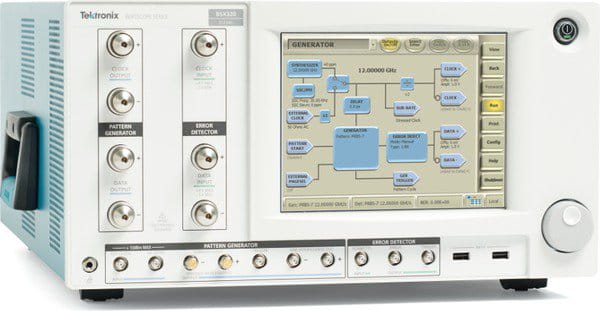

BERTScope BSX 系列误码率分析仪

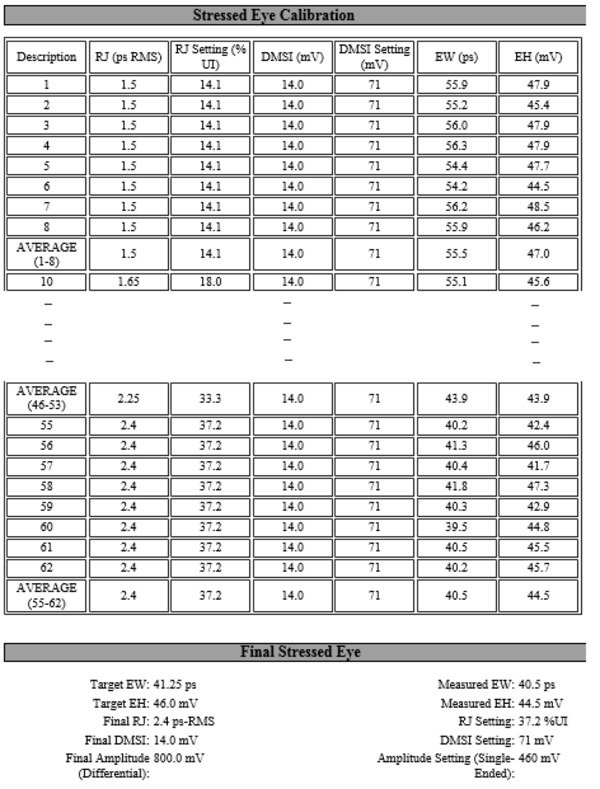

压力校准自动化

进行接收机测试前的一个重要步骤就是校准压力源,以确保在被测设备测试夹具上应用的压力确实符合测试标准。过去,这类校准通常是接收机测试设置过程中最繁琐、最容易出错的步骤。通过 PCIe 接收机自动化软件,压力“配方”校准全自动化,包括校准数据。如果测试配置无变动,此步骤只需执行一次,存储的校准数据立即可供重新调用。帮助工程师节省校准时间,从而更好地专注于测试。


PCI-Express-Receive-Test-Software-Datasheet


定位 EH/EW 目标


PCI-Express-Receive-Test-Software-Datasheet


校准至 EH/EW 最终目标


PCI-Express-Receive-Test-Software-Datasheet


自动特性化与精确校准去加重


PCI-Express-Receive-Test-Software-Datasheet

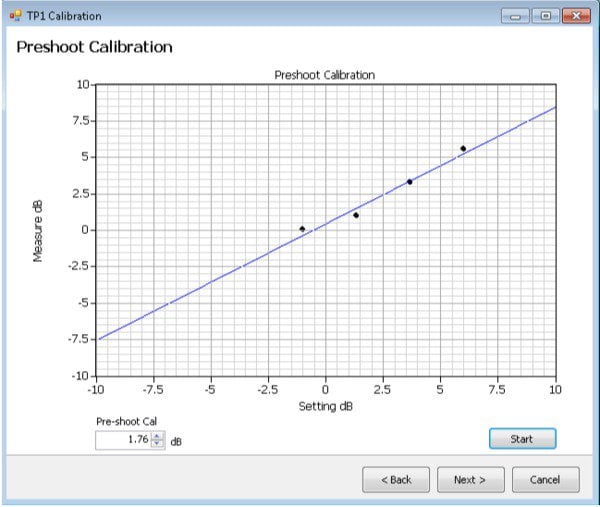

自动特性化与精确校准前冲


PCI-Express-Receive-Test-Software-Datasheet


自动检定与精确校准随机抖动

环回发起和链路训练

进行接收机测试前,必须将被测设备 (DUT) 置于正确的测试模式:环回模式。此模式下,设备重新发送接收到的数据。由于各种 PCIe 设备的环回协商序列多种多样,进入环回模式极具挑战性。BERTScope PCIe 软件为接收机测试提供各种方法(包括链路训练),用以对其链路进行训练及优化。

PCI-Express-Receive-Test-Software-Datasheet



PCI-Express-Receive-Test-Software-Datasheet

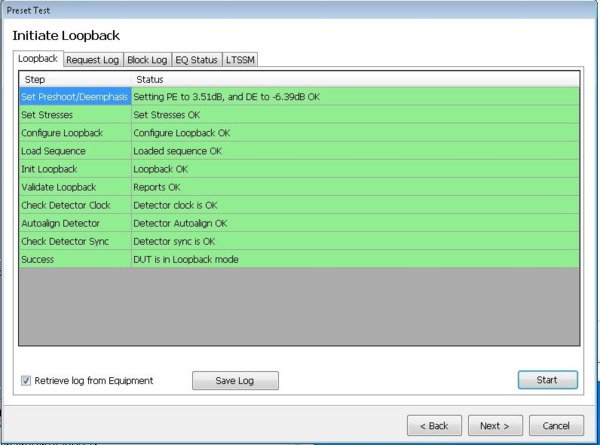

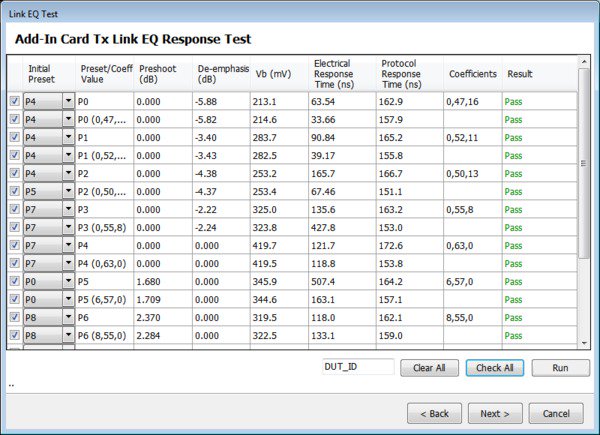

灵活的链路训练和环回控制

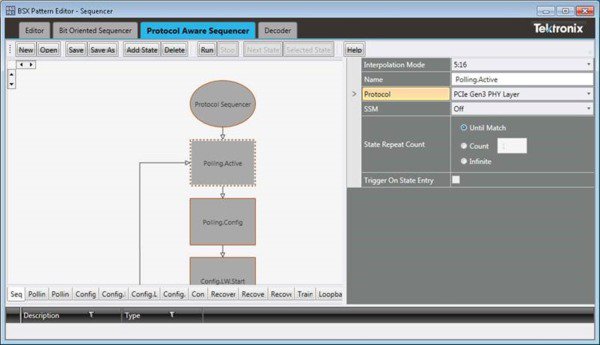

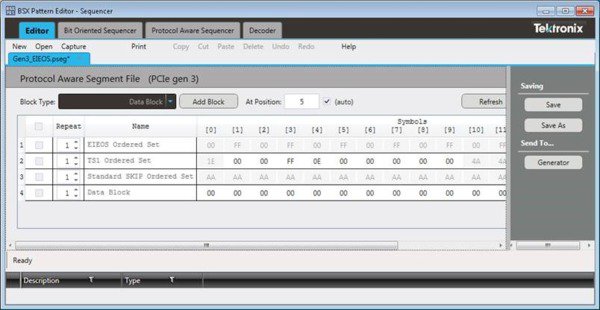

码型和协议序列器

BSX 包括一个码型/协议序列器,让用户可以通过激励响应反馈创建自己的基于协议的码型和链路状态遍历。序列器方便可自定义协议序列的创建,可以为用户在启动和调试协议握手中提供帮助。

序列器支持多达 128 种状态和两级循环嵌套。通过软件控制、外部信号或误码检测器匹配可以完成序列中从状态到状态的推进。误码检测器可以匹配多达 16 种用户定义模块,每个模块 128 位/秒,并且激励/响应触发输出允许示波器交叉触发。

用户可以使用序列器基于 PCIe 标准创建协议序列,以方便执行环回启动和协议握手。可以灵活地编辑这些序列(添加/删除协议模块、修改符号编码、数据加扰或 DC 均衡),以帮助调试具有挑战性的 PCIe 相关协议握手问题。

PCI-Express-Receive-Test-Software-Datasheet

PCI-Express-Receive-Test-Software-Datasheet

BER 映射

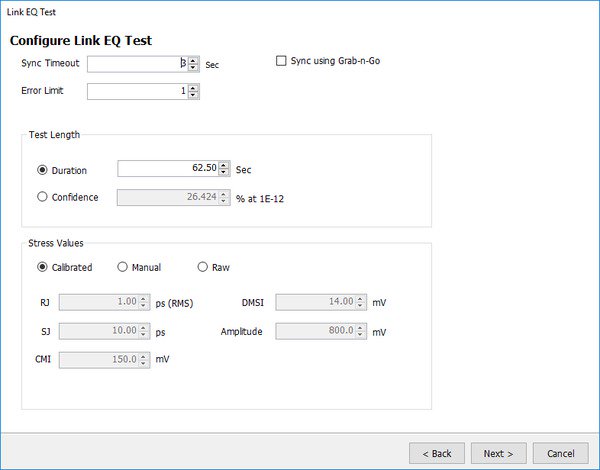

链路配置的关键挑战之一在于优化或确定最佳 RxEQ 设置。BER 映射功能提供了一种自动化方式来扫描 PCIe TxEQ 系数矩阵,以确定适合接收机 RxEQ 设置的最佳 TxEQ。


PCI-Express-Receive-Test-Software-Datasheet

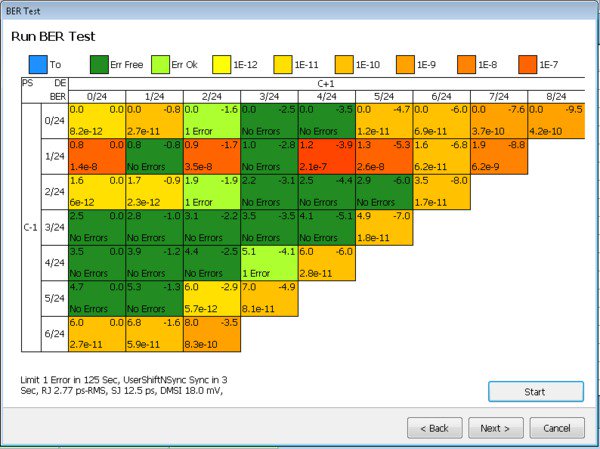

自动化 BER 映射结果

预置测试

预置测试是 PCIe 接收机测试的关键部分,通过 PCIe 自动化软件执行一键式操作。利用实时压力调整、快速同步及 BER 测试能力,BERTScope 可以为快速抖动一致性测试提供一个理想的平台。通过内置数据库存储测试结果,以备日后调用及报告生成。


PCI-Express-Receive-Test-Software-Datasheet

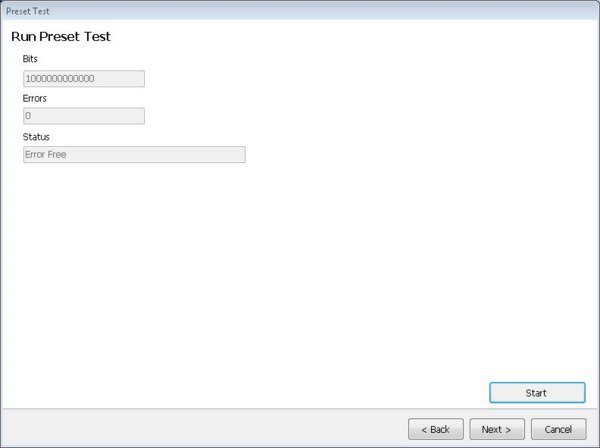

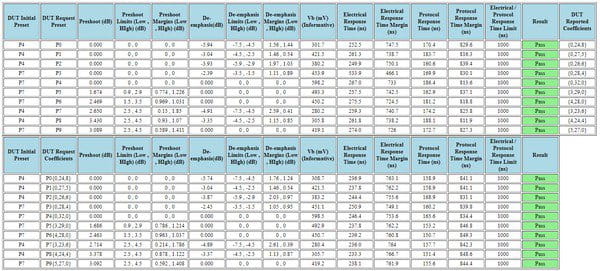

PCIe 预置测试结果

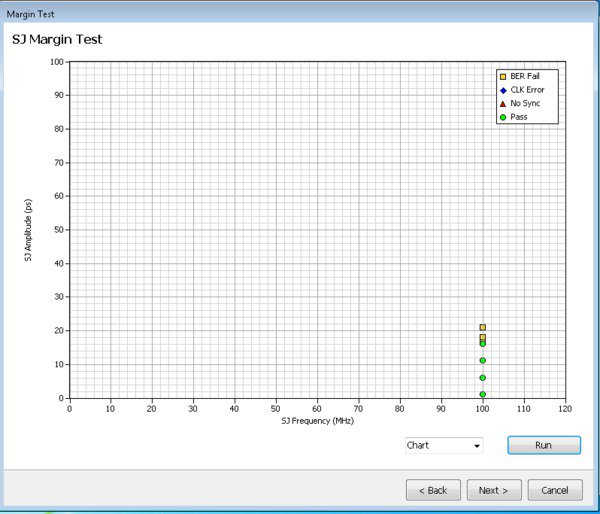

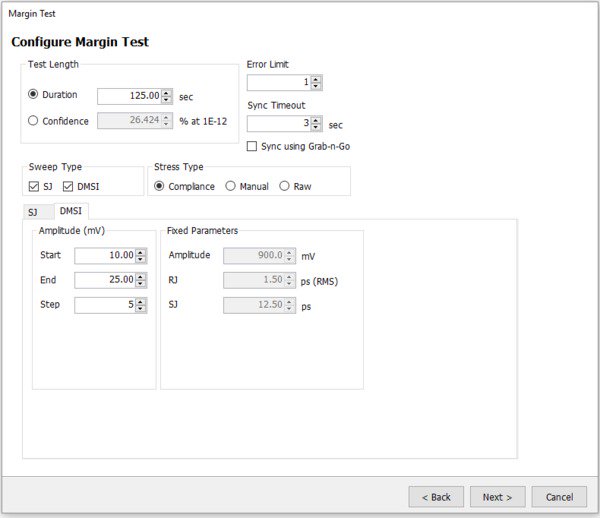

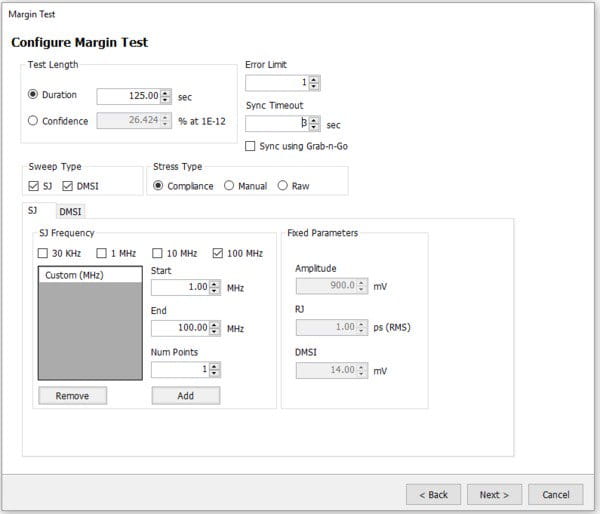

自动化软件不仅可以测试一致性,还提供了一键式解决方案来查找被测设备的终极容限,术语称为“搜索边际”。

远程控制协议

通过借助 TCP/IP 发送的 ASCII 命令,可以远程操作测试软件,从而在设计“超出合规性”测试方面给予工程师更多灵活性。

调试工具

设备不符合测试要求时,操作人员可充分利用 BERTScope 全系列调试工具使之达到要求。通过直观快速的手动压力调节、码型序列误码分析以及抖动分解,BERTScope 可以帮助识别出其他仪器可能会遗漏的细微问题。

订购信息

BSAPCI3
BSA 型 BERTScope 可为 PCI 3.0 CEM 接收机测试提供自动化校准、链路训练、环回发起以及测试软件
BSXPCI4CEM
BSX 版 BERTScope 可为 PCI 3.0/4.0 CEM 接收机测试提供自动化校准、链路训练、环回发起以及基于协议感知的握手功能测试软件
BSXSICOMB
适用于 BSX 版 BERTScope 的干扰组合器套件
BSXPCI4BSE
BSX BERTScope 各型号可为 PCI 3.0/4.0 接收机测试提供自动化校准、链路训练、环回发起以及基于协议感知的握手功能测试软件
产品要求

Tektronix BERTScope BSX125(PCIe 3.0)、BSX240 (PCIe 3.0/4.0) 或支持选项 STR、TXEQ 的更高数据率的误码率分析仪

Tektronix CR125A 或支持选项 PCIE8G(必要时使用)的更高数据率的时钟恢复仪

Tektronix DPO/DSA/MSO71604C 或支持选项 DJA 的更高数据率的实时示波器(包括带宽 > 16 GHz 的 DX 和 SX 示波器)

主机系统软件要求
Microsoft Windows 7 或更高版本

Microsoft Explorer 6.0 SP1 或更高版本

Microsoft Access

附件
测试夹具、电缆和工具推荐
项目 图像

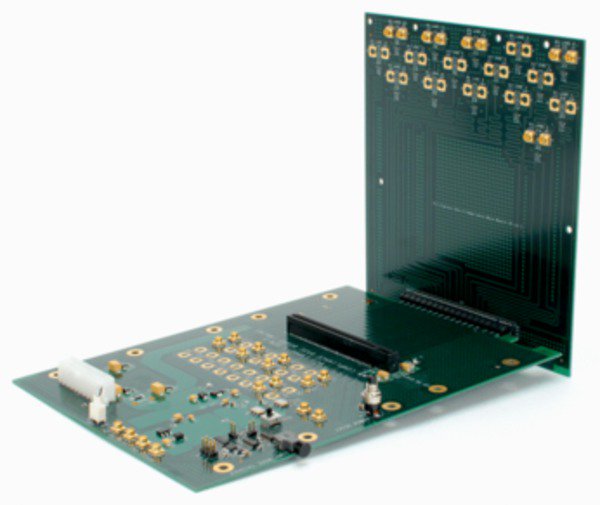

说明:PCI Express 一致性底板 (CBB) 测试夹具,修订版 3.0。可测试 PCI Express 插卡,x1/x4/x8/x16。
厂商:PCI-SIG
www.pcisig.com/specifications/order_form
厂商 PN:CBB3
泰克 PN:仅由 PCI-SIG 供货
数量:1

PCI-Express-Receive-Test-Software-Datasheet

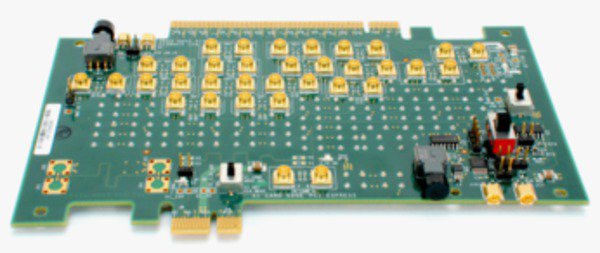

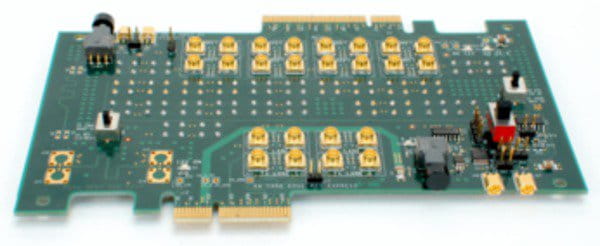

说明:PCI Express 一致性负载板 (CLB3) 测试夹具,修订版 3.0。可测试 PCI Express 平台,x1/x16 PCIe 连接器。厂商:PCI-SIG
www.pcisig.com/specifications/order_form
厂商 PN:x1/x16 CLB3
泰克 PN:仅由 PCI-SIG 供货
数量:1

PCI-Express-Receive-Test-Software-Datasheet

说明:PCI Express 一致性负载板 (CLB3),修订版 3.0。可测试 PCI Express 平台,x4/x8 PCIe 连接器。厂商:PCI-SIG
www.pcisig.com/specifications/order_form
厂商 PN:x4/x8 CLB3
泰克 PN:仅由 PCI-SIG 供货
数量:1

PCI-Express-Receive-Test-Software-Datasheet

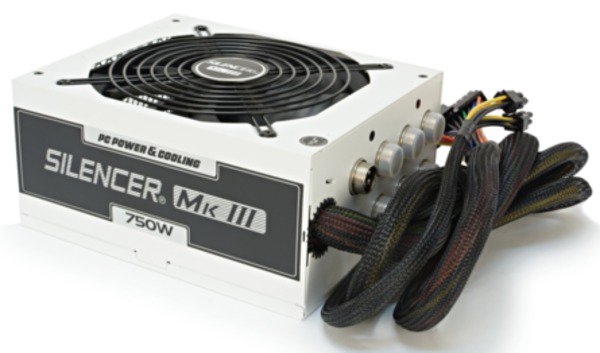

说明:任一 ATX PC 电源 厂商:泰克推荐“PC 电源和散热 750W 静音器 MK III 系列”或类似产品。
数量:1

PCI-Express-Receive-Test-Software-Datasheet

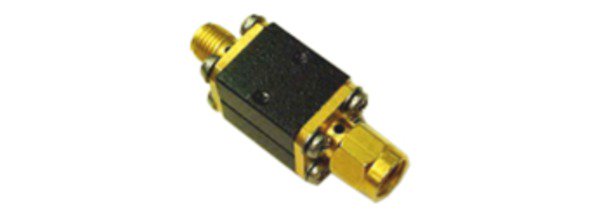

说明:DC 模块,SMA,26GHz 厂商:泰克
www.tek.com
泰克 PN:PSPL5500A、PSPL5501A 或 PSPL5508
数量:2
注:这是选配附件,不会出现在连接框图里。如果在信号路径中遇到 DC 偏置,可以使用该模块。

PCI-Express-Receive-Test-Software-Datasheet

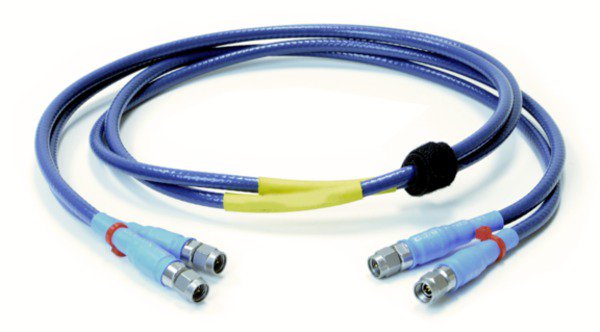

说明:SMA-SMA,直连,500mm,1.5ps 相位匹配 厂商:HUBER+SUHNER
www.hubersuhner.com/en
厂商 PN:84210099,T+M SF104PE/11PC35/11PCC35/500mm
泰克 PN:174-6663-xx
数量:2 对电缆

PCI-Express-Receive-Test-Software-Datasheet

说明:SMA-SMA,直连,1000mm,1.5ps 相位匹配 厂商:HUBER+SUHNER
www.hubersuhner.com/en
厂商 PN:84210103,T+M SF104PE/11PC35/11PCC35/1000mm
泰克 PN:PMCABLE1M
数量:2 对电缆

PCI-Express-Receive-Test-Software-Datasheet

说明:SMA-SMA,直角,300mm 厂商:HUBER+SUHNER
www.hubersuhner.com/en
厂商 PN:84210131,T+M MF141/16SMA/16SMA/300mm
泰克 PN:174-6665-00
数量:1

PCI-Express-Receive-Test-Software-Datasheet

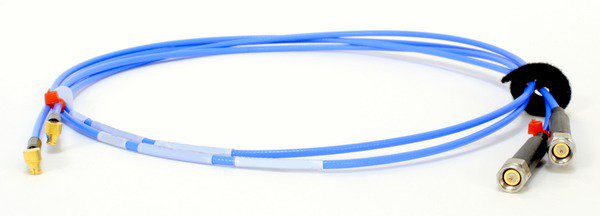

说明:SMA-SMP 直角电缆对,102 mm,1 ps 相位匹配。厂商:Rosenberger
www.rosenberger.com/us_en
厂商 PN:71L-19K2-32K1-00102B
泰克 PN:174-6657-xx
数量:3 对电缆
PCI-Express-Receive-Test-Software-Datasheet
说明:SMA-SMP 直角电缆对,1 m,1 ps 相位匹配 厂商:Rosenberger
www.rosenberger.com/us_en
厂商 PN:71M-19K2-32S1-01000D
泰克 PN:174-6659-xx
数量:1 对电缆

PCI-Express-Receive-Test-Software-Datasheet

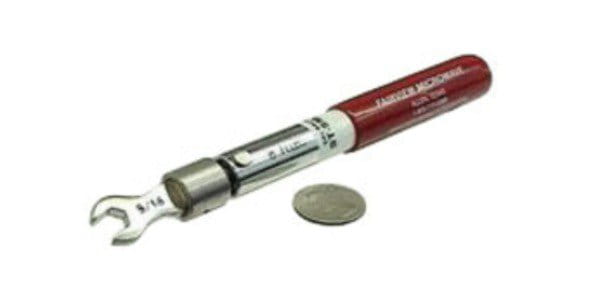

说明:SMA 扭矩扳手,8.0 英寸-磅。厂商:Fairview Microwave
www.fairviewmicrowave.com/sma-fixed-torque-wrench-click-st-sma3-p.aspx
厂商 PN:ST-SMA3
泰克 PN:003-1940-xx
数量:1

PCI-Express-Receive-Test-Software-Datasheet

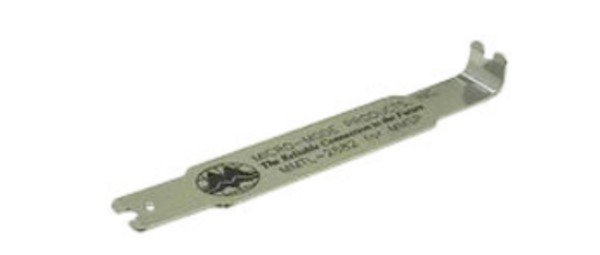

说明:SMP 直角电缆拆卸工具。厂商:Fairview Microwave
www.fairviewmicrowave.com/undefined-mmtl2682-p.aspx
厂商 PN:MMTL2682
泰克 PN:003-1941-xx
数量:1

PCI-Express-Receive-Test-Software-Datasheet

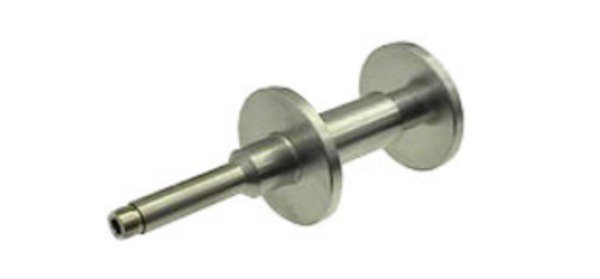

说明:SMP 端接器拆装工具。厂商:Fairview Microwave
www.fairviewmicrowave.com/undefined-mmtl4991-p.aspx
厂商 PN:MMTL4991
泰克 PN:003-1939-xx
数量:1

PCI-Express-Receive-Test-Software-Datasheet
