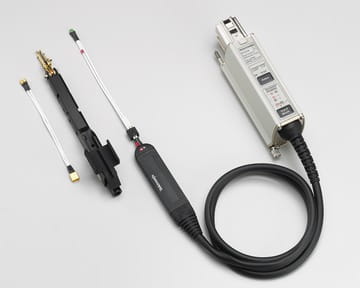

TriMode™ 探头家族
混合信号示波器产品技术资料
本产品已停产，由 P77 系列 TriMode 探头取代
泰克对于本技术资料上的产品不再有售。
查看 Tektronix Encore 了解翻新测试设备。
查看这些产品的支持和保修状态。
主要特点
TriMode™ 探头 – 一次设置，无需调整探头端部连接即可完成三种测量
- 差分
- 单端
- 共模（与传统探测技术相比，只需一个探头）
信号保真度
- 25 GHz P7520A（带 P75PST 端部）
- 20 GHz P7520A
- 16 GHz P7516
- 13 GHz P7513A
- 8 GHz P7508
- 6 GHz P7506
- 4 GHz P7504

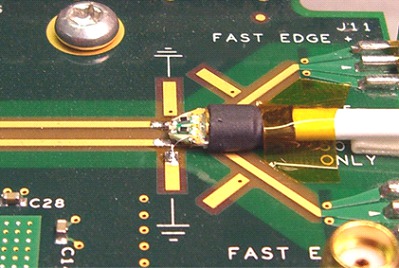

多种连接能力 – 焊接、手持、固定
- 多种焊接选项

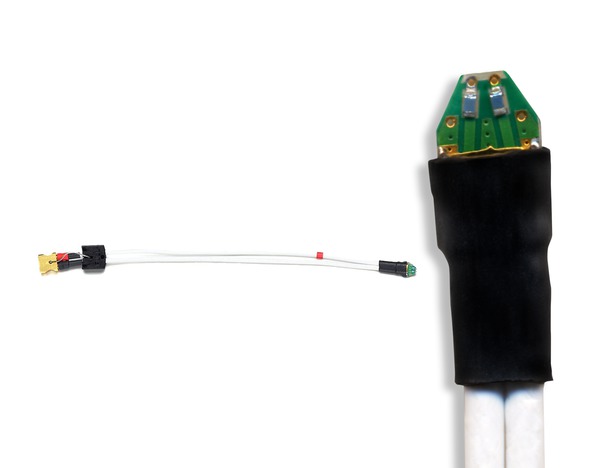

- TriMode™ 焊接端部
- 适合高密度探测的小巧外形
- 带宽可选范围为 4 至 25 GHz

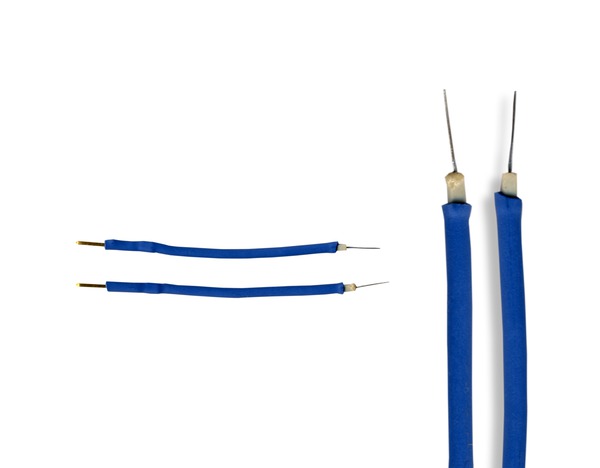

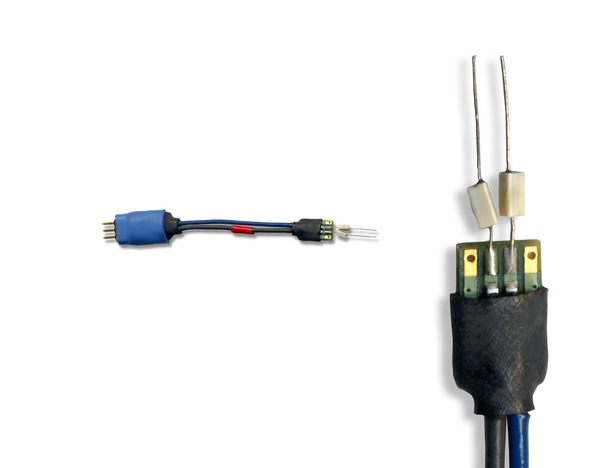

- 适用于高温探测的 1.5 m 延长电缆
- 可快速、可靠地连接到多个探头端部
- 精密差分探测模块 – 选配的手持式和固定式探测
- 小型精密锥形端部、可提供柔顺性的铰接接头，以及可变端部间距
TekConnect™ 接口 – TekConnect™ 示波器/探头控制和使用
- 从探头补偿盒或示波器菜单直接控制
- 通过 TekConnect™ 接口进行自动化测量控制，以连接到泰克实时示波器
- 从顶部面板或侧面板查看探头补偿盒的 TriMode™/衰减设置
应用
示例包括但不限于：
- PCI Express
- 串行 ATA
- DDR2/3/4
- USB
TriMode™ 探测架构
一个探头设置可准确无误地进行差分、单端和共模测量。
泰克是信号保真度和信号采集的公认领导者。以我们一直市场主流的探测创新技术为基础，我们创造了革命性的探测架构，称为“TriMode™ 探测”，为探测解决方案中的可用性和信号保真度定义了下一代行业基准。此架构改变了探测规则，让您更加切实有效地开展工作。P7500 系列 TriMode™ 探头以其独特的功能，无需在连接点之间移动探头即可完成差分、单端和共模测量的切换。
通过缩短设置时间提高了工作效率。只需设置一次，按一下按钮即可完成三种不同类型的测量。P7500 系列 TriMode™ 探头架构沿袭了泰克高带宽和低 DUT 负载的传统，同时提供了更好的连接性能和价值。
多种连接能力 – 焊接、手持、固定

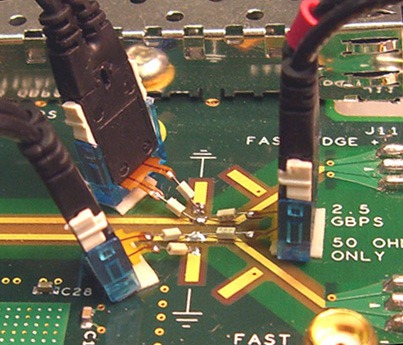

P7500 系列 TriMode™ 探头结构具有多种连接能力，提供适合实时示波器的最高探头保真度。P7500 系列的多点连接解决方案包括：

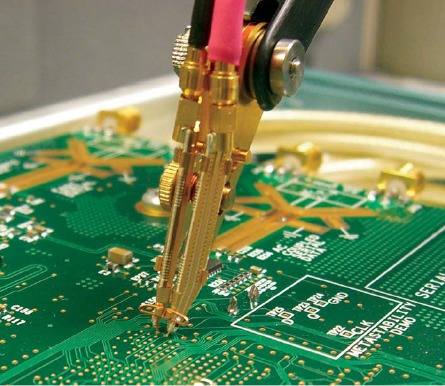

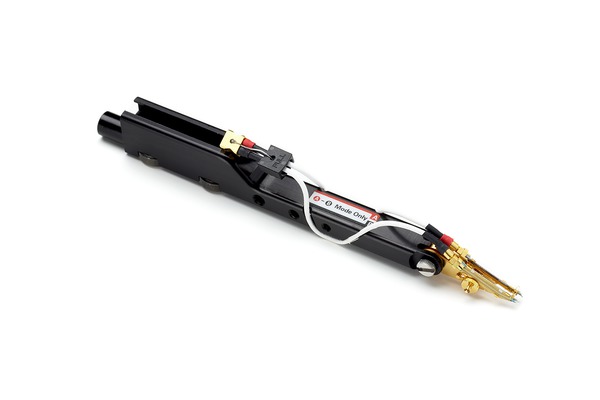

选配的精密差分探测模块 (P75PDPM) 可满足手持式和固定式探测的需求。该模块带有多个小型精密锥形端部，探头端部采用可变铰接，端部间距可变且容易调整，能够灵活地适应尺寸为 30 至 180 密耳的通孔及其他测试点。
这些精密连接工具让您可以在任何物体上访问多个信号，无论是方便使用的测试焊垫还是难以触及的高密度电路。
信号保真度
使用 TriMode 进行测量，绝对可以获得您想要的信号保真度。 这个全新的创新性泰克差分架构结合了 IBM SiGe 技术的卓越电气性能，提供可满足目前及未来行业需求的带宽和保真度。
P7500 系列探头架构提供：
- 最高的可用带宽 – 25 GHz
- 出色的阶跃响应
- 低 DUT 负载
- 高 CMRR
- 使用一个探头即可进行差分、单端或共模测量
您可以信赖的性能
您可以信赖泰克，提供您可以依赖的性能。 除行业领先的服务和支持外，这一产品还标配一年保修。
技术规格
除另行指明外，所有技术规格均为典型值。 除另行说明外，所有技术规范适用于所有型号。
型号概述
有关每款探头的其他特点，请参阅相应的技术参考手册。
| TriMode™ 探头架构 | P7520A | P7516 | P7513A | P7508 | P7506 | P7504 |
|---|---|---|---|---|---|---|
| 带宽（仅探头） | >20 GHz（A-B 模式） | >16 GHz | >13 GHz | >8 GHz | >6 GHz | >4 GHz |
| >18 GHz（其他模式） | ||||||
| 上升时间 (10-90%)（仅探头） | <27 ps（A-B 模式） | <32 ps | <40 ps | <55 ps | <75 ps | <105 ps |
| <29 ps（其他模式） | ||||||
| 上升时间 (20-80%)（仅探头） | <18 ps（A-B 模式） | <24 ps | <28 ps | <35 ps | <50 ps | <70 ps |
| <20 ps（其他模式） | ||||||
| DC 增益（有保证） | 0.2 ±2% (5X) | 0.2 ±2% (5X) | 0.2 ±2% (5X) | 0.2 ±2% (5X) | 0.2 ±2% (5X) | 0.2 ±2% (5X) |
| 0.08 ±2% (12.5X) | 0.08 ±2% (12.5X) | 0.08 ±2% (12.5X) | 0.08 ±2% (12.5X) | 0.08 ±2% (12.5X) | 0.08 ±2% (12.5X) | |
| 差分输入范围 | ±0.625 V (5X) | ±0.75 V (5X) | ±0.75 V (5X) | ±0.75 V (5X) | ±0.75 V (5X) | ±0.75 V (5X) |
| ±1.6 V (12.5X) | ±1.75 V (12.5X) | ±1.75 V (12.5X) | ±1.75 V (12.5X) | ±1.75 V (12.5X) | ±1.75 V (12.5X) | |
| 工作电压范围 | +3.7 至 –2.0 V | +4.0 至 –2.0 V | +4.0 至 –2.0 V | +4.0 至 –2.0 V | +4.0 至 –2.0 V | +4.0 至 –2.0 V |
| 偏置电压范围 | +2.5 至 –1.5 V（A-B 模式） | +2.5 至 –1.5 V（A-B 模式） | +2.5 至 –1.5 V（A-B 模式） | +2.5 至 –1.5 V（A-B 模式） | +2.5 至 –1.5 V（A-B 模式） | +2.5 至 –1.5 V（A-B 模式） |
| +3.4 至 –1.8 V（其他模式） | +3.4 至 –1.8 V（其他模式） | +3.4 至 –1.8 V（其他模式） | +3.4 至 –1.8 V（其他模式） | +3.4 至 –1.8 V（其他模式） | +3.4 至 –1.8 V（其他模式） | |
| 直流输入电阻（差分） | 100 千欧姆 | 100 千欧姆 | 100 千欧姆 | 100 千欧姆 | 100 千欧姆 | 100 千欧姆 |
| 噪声 | <33 nV / √Hz (5X) | <33 nV / √Hz (5X) | <33 nV / √Hz (5X) | <33 nV / √Hz (5X) | <33 nV / √Hz (5X) | <33 nV / √Hz (5X) |
| <48 nV / √Hz (12.5X) | <48 nV / √Hz (12.5X) | <48 nV / √Hz (12.5X) | <48 nV / √Hz (12.5X) | <48 nV / √Hz (12.5X) | <48 nV / √Hz (12.5X) | |
| CMRR（差模） | >60 dB，直流 | >60 dB，直流 | >60 dB，直流 | >60 dB，直流 | >60 dB，直流 | >60 dB，直流 |
| >40 dB，50 MHz | >40 dB，50 MHz | >40 dB，50 MHz | >40 dB，50 MHz | >40 dB，50 MHz | >40 dB，50 MHz | |
| >30 dB（在 1 GHz 时） | >30 dB（在 1 GHz 时） | >30 dB（在 1 GHz 时） | >30 dB（在 1 GHz 时） | >30 dB（在 1 GHz 时） | >30 dB（在 1 GHz 时） | |
| 10 GHz 时 >20 dB | 8 GHz 时 >20 dB | >20 dB（7 GHz 时） | >25 dB @ 4 GHz | >25 dB @ 3 GHz | >28 dB，2 GHz | |
| >12 dB @ 20 GHz | >15 dB 在 16 GHz 时 | >15 dB at 13 GHz | 8 GHz 时 >20 dB | >20 dB（6 GHz 时） | >25 dB @ 4 GHz | |
| 无损输入范围 | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V |
| 接口 | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ |
| 电缆长度 | 1 米 | 1 米 | 1.3 米 | 1.3 米 | 1.3 米 | 1.3 米 |
最低系统要求和仪器兼容性
P7500 系列 TriMode™ 差分探头兼容 DPO/DSA/MSO70000 和 TDS6000B/C 系列 TekConnect™ 示波器。下图显示了推荐的探头和示波器型号组合。
| 仪器 | 带宽（示波器） | 固件版本 | 推荐探头 |
|---|---|---|---|
| MSO/DPO73304DX | 33 GHz | V6.4.1 或更高 | P7520A |
| MSO/DPO72504DX | 25 GHz | V6.4.1 或更高 | P7520A |
| MSO/DPO72304DX | 23GHz | V3.0 或更高 | P7520A |
| DPO/DSA71604 | 16 GHz | V3.0 或更高 | P7516 |
| DPO/DSA71254 | 12.5 GHz | V3.0 或更高 | P7513A |
| DPO/DSA70804 | 8 GHz | V3.0 或更高 | P7508 |
| DPO/DSA70604 | 6 GHz | V3.0 或更高 | P7506 |
| DPO/DSA70404 | 4 GHz | V3.0 或更高 | P7504 |
| TDS6000C | 12.5 GHz、15 GHz | V5.1.7 | P7516、P7513A |
| TDS6000B | 8 GHz、6 GHz | V5.1.3 | P7508、P7506 |
| 80A03 TekConnect™ 探头接口 | V2.3 | 所有 P7500 系列探头 | |
| RTPA2A TekConnect™ 探头接口 | V2.3 | 所有 P7500 系列探头 |
典型系统技术规格
将 P7520A 探头与 DPO/DSA72504D 或 DPO/DSA73304D 示波器和 P75PST 焊接端部配合使用可实现下表中列出的典型系统技术规格。
| 特点 | A-B 模式 | 所有其他型号 |
|---|---|---|
| 系统带宽 | 25 GHz | >18 GHz |
| 系统上升时间 (10%–90%) | <20 ps | <29 ps |
| 系统上升时间 (20% – 80%) | <14 ps | <20 ps |
订货信息
型号
均包含：一年保修（另请参阅“标准附件”表）。
服务选项
| 选件 | 描述 |
|---|---|
| CA1 | 单次校准或功能校验 |
| C3 | 校准服务 3 年 |
| C5 | 5 年校准服务 |
| D3 | 三年校准数据报告（要求选项 C3） |
| D5型 | 5 年校准数据报告（含选项 C5） |
| G3 | 三年黄金保障计划（包括同等性能备用机使用，免费预约厂家校准等等） |
| G5 | 五年黄金保障计划（包括同等性能备用机使用，免费预约厂家校准等等） |
| R3 | 3 年维修服务 |
| R5型 | 五年维修服务 |
保修 (DW) 期间的其他服务产品
| 产品编号 | 描述 |
|---|---|
| R3PDW | 维修服务覆盖 3 年（包括产品保修期）。 3 年期限从客户仪器购买时间开始计算。 |
| R5PDW | 5 年维修服务（包括产品保修期）。5 年期限从客户仪器购买时间开始计算。 |
标配附件
| 描述 | P7520A/P7516 | P7513A/P7508 | P7506/P7504 | 再次订购部件号 |
|---|---|---|---|---|
| 文档套件包含：印刷版快速入门用户手册、包含基本探头和测量资料 PDF 的 CD-ROM，以及探头手册（《快速入门用户手册》和《技术参考手册》） | 各 1 1 | 各 1 | 各 1 | 020-2790-xx (P7516/P7513A/P7508) |
| 020-2977-xx (P7506/P7504) | ||||
| 071-3048-xx (P7520A) | ||||
| 防静电腕带 | 各 1 | 006-3415-xx | ||
| 可追溯校准的证明 | 各 1 | 各 1 | 各 1 | 探头标配 |
| 数据校准报告：列出探头发运时的制造测试结果，并随每个探头附带 | 各 1 | 各 1 | 各 1 | 探头标配 |
| 直流探头校准夹具 | 各 1 | 067-1821-xx | ||
| 直流探头校准夹具 | 各 1 | 各 1 | 067-1967-xx | |
| 50 Ω 同轴电缆 – 插头 BNC 到插头 BNC | 各 1 | 各 1 | 各 1 | 012-0208-xx |
| 50 Ω 同轴电缆 – 插头 SMA 到插头 SMA | 各 1 | 各 1 | 各 1 | 174-1120-xx |
| 焊接端部斜道（各 25） | 各 1（仅限 P7520A） | 020-3118-xx | ||
| P7520A/P7516/P7513A/P7508 附件盒（请参见下列内容 1 至 7） | ||||
| 1：TriMode 长距离焊接端部 | 每套 2 个 | 每套 2 个 | P75TLRST | |
| 2：G3PO 弹头套件（包含 4 个弹头） | 各 1 | 013-0359-xx | ||
| 3: G3PO 弹头拆卸工具 | 各 1 | 003-1896-xx | ||
| 4：焊接套件：轴焊锡、轴电线 | 各 1 | 各 1 | 020-2754-xx | |
| 5：胶带（各 10） | 各 1 | 各 1 | 006-8237-xx | |
| 6：标记段组（5 种颜色每种 2 个） | 各 1 | 各 1 | 016-0633-xx | |
| 7：插座电缆 | 各 1 | 020-2954-XX | ||
| P7506/P7504 附件盒（请参见下列内容 1 至 6） | ||||
| 1：插座电缆 | 各 1 | 020-2954-XX | ||
| 2：TriMode 微型同轴电缆端部 | 各 4 | 020-2955-xx | ||
| 3：TriMode 高温端部 | 每套 2 个 | 020-2958-xx | ||
| 4：焊接套件：轴焊锡、轴电线 | 各 1 | 020-2754-xx | ||
| 5：胶带（各 10） | 各 1 | 006-8237-xx | ||
| 6：标记段组（5 种颜色每种 2 个） | 各 1 | 016-0633-xx | ||
选配的端部附件
| 描述 | 部件编号 |
|---|---|

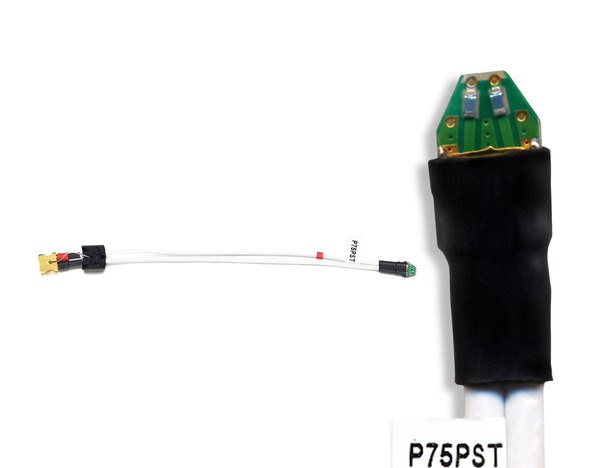

| TriMode™ 高性能焊接端部 | P75PST |
| P7500 系列精密差分探测模块 P7500 精密差分探测模块附件包（参见下文第一至第七项） | P75PDPM |
| 1：端部电缆（1 ps 匹配对，各 1） | P75TC |
| 2：探测模块端部 | P75PMT |
| 探头端部更换套件，各 1（右侧和左侧） | |
| 3：附件包；大接地弹簧，各 4 | 016-1998-xx |
| 4：附件包；小型接地弹簧，各 4 | 016-1999-xx |
| 5：把手、适配器（探测模块） | 367-0545-xx |
| 6：G3PO 分离工具 | 003-1897-xx |
| 7：接地弹簧工具 | 003-1900-xx |

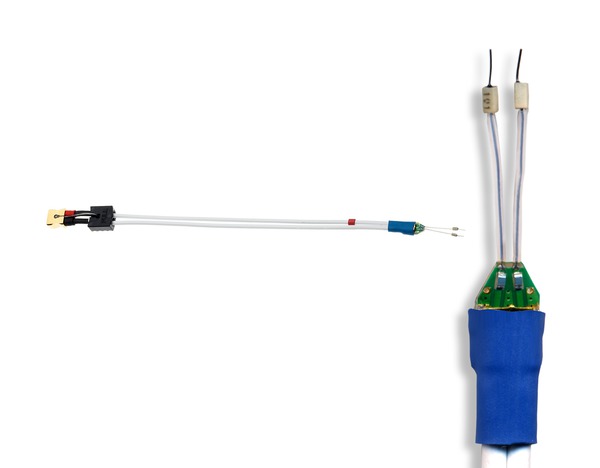

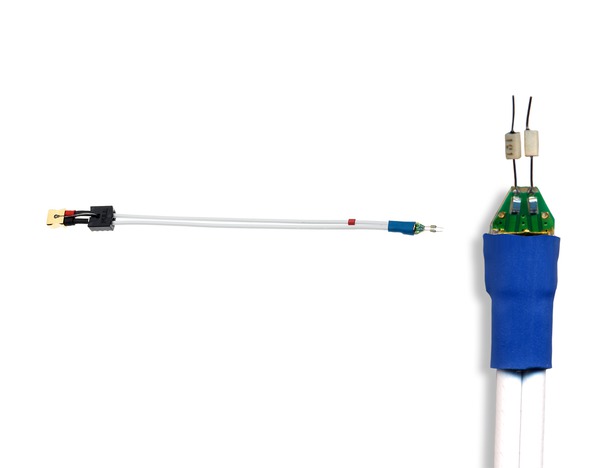

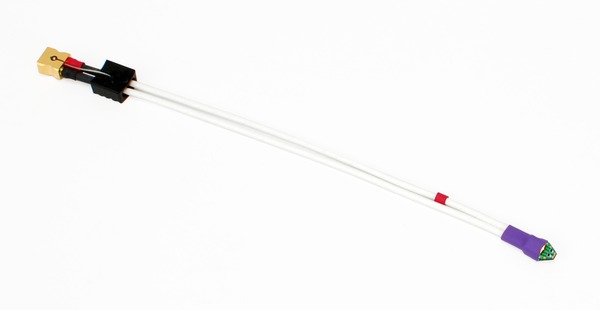

| TriMode™ 电阻焊接端部 | 020-2936-xx |

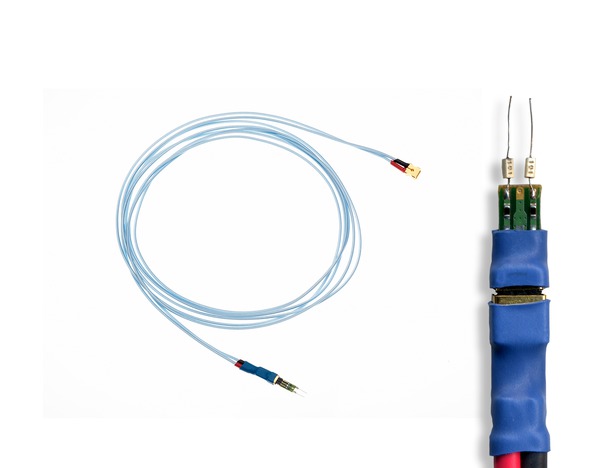

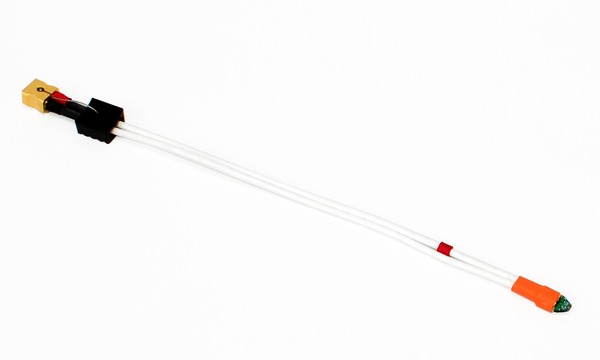

| TriMode™ 延长电阻焊接端部 | 020-2944-xx |
| TriMode™ 长距离焊接端部（20 GHz，75 Ω 端部电阻） | 020-3131-xx |
| TriMode™ 长距离焊接端部（20 GHz，0 Ω 端部电阻） | 020-3135-xx |
| 电阻更换套件 | 020-2937-xx |
| 焊接端部斜道，各 25 | 020-3118-xx |
| 插座电缆 | 020-2954-XX |
| 加长插座电缆 | 020-2960-xx |
| TriMode™ 高温端部 | 020-2958-xx |
| TriMode™ 微型同轴电缆端部 | 020-2955-xx |
| 阻尼线端部 | 020-2959-xx |
| Nexus 内插器 DDR 焊接端部（4 GHz，75 Ω 端部电阻） | 020-3022-xx |
| 相差校正夹具 | 067-1586-xx |
| 探头定位器 | PPM100 |
| 3 位置精密定位器 | PPM203B |
| 8200 系列 TekConnect® 探头接口 | 80A03（固件版本 ≥2.3） |
| RTSA 系列 TekConnect® 探头接口 | RTPA2A（固件版本 ≥2.3） |
1 P7520A 文档都是一本印刷的使用手册。
泰克经过 SRI 质量体系认证机构进行的 ISO 9001 和 ISO 14001 质量认证。 产品符合 IEEE 标准 488.1-1987、RS-232-C 及泰克标准规范和规格。 51W-20271-17
