吉时利:精度与速度的选择 Speed 和速度的关系?NPLC是什么?如何提高测试速度?

问题:

吉时利:精度与速度的选择 Speed 和速度的关系?NPLC是什么?如何提高测试速度?

答案:

精度与速度的选择
在测试测量的时候,测试员常常要在精度与速度之间做一个取舍,仪表中校零功能、平均功能、积分功能在提高精度的同时,都会减慢仪器的测量速度。

  1. 积分去工频噪声功能NPLC:
    当测试电流较小时,工频噪声的影响是不可忽略的。好在这种噪声是有规律的(中国大陆工频标准是50HZ,美国工频标准是60HZ)。我们可以通过数字运算积分来消除这项误差,我们仍以吉时利源表2400举例,其测量速度有几个选项:
    快速(0.01NPLC)
    中速(0.1NPLC)
    慢速(1NPLC)
    高精度(10NPLC)

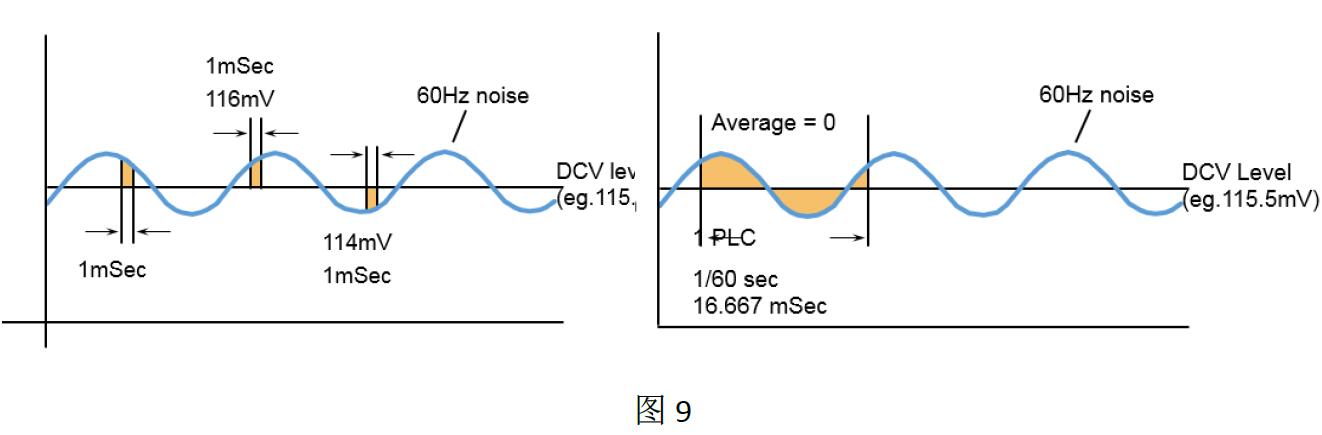

    NPLC代表1个工频周期=0.02秒,不同的NPLC 选项代表每次积分的数据量(时间间隔)。比如慢速(1NPLC)代表每0.02秒用采集到的数据做一次积分计算,去除工频噪声。如图9所示(图9以美国标准60HZ举例,原理是相同的)。用越多的数据进行计算所需要的时间越多(仪器的测试速度越慢),得到的精度也越高。
    faq34
  2. 自动校零功能Auto-Zero:
    使用过手持式万用表的工程师都知道,在测量前操作者都会将红黑表笔短接归零。在吉时利万用表中有个选项“Auto-Zero”,打开后,仪表会自动在每次测量前进行归零,以提高测量精度。多了这个步骤后,仪器的测量速度自然会降低。
  3. 平均计算功能Filter:
    平均法是测量时常用的消除误差方法之一,吉时利仪表中平均法有两种模式:普通平均模式和移动平均模式。两种平均模式的计算方法是不同的,假设平均个数设为10(吉时利仪表的平均个数选择范围是通常1-100个),
    普通平均模式:先计算1-10个数据的平均值,然后是11-20个数据的平均值,接着21-30个数据的平均值……
    移动平均模式:先计算1-10个数据的平均值,然后是2-11个数据的平均值,接着3-12个数据的平均值……
    在仪表上仅显示平均计算的结果,故打开filter后会看到显示屏上的数字显示变的稳定(数字跳动频率降低),与此同时测试速度会降低。
