TekSmartLab™

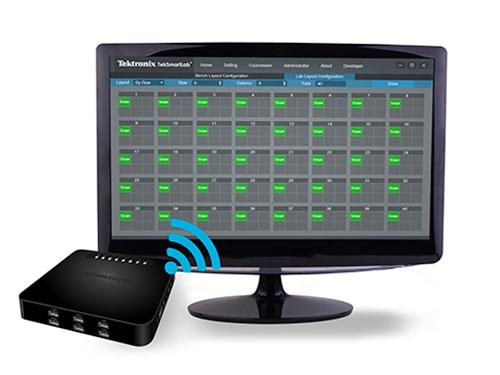

TekSmartLab 是业内第一款基于网络的实验室仪器管理解决方案,可快速设置和高效管理大学里的基本电子工程实验室。

  • 可在一个平台上支持多达 600 台仪器(100 个测试平台)
  • 记录和显示仪器资产信息,提供更准确的信息以进行课堂安排及作出有关能耗和实验室设备投资的决策
  • 利用智能设备以无线方式检索测试结果

TekSmartLab 解决方案提供的集中式仪器控制大大改善了学生、讲师和实验室管理员的课堂和实验室体验。

型号 说明 报价
TSL3000B-FL (software, floating license) 在实验室服务器中,TSL3000B 与每个工作台上的 TBX3000A 进行通信。 通过 TSL3000B,讲师能够集中控制大批仪器,学生能够在线检索和保存测试结果。 配置和报价
TBX3000A TBX3000A通过USB电缆连接和控制仪器,通过无线网络与实验室服务器上的TSL3000B软件通信。 US $230
配置和报价
价格:价格如有变更,恕不另行通知。

功能

优势

系统可通过 Wi-Fi 来设置,当仪器连接到系统时可自动识别。 系统设置简便,无需布设局域网电缆和配置仪器。
支持大部分泰克/Keithley 教学实验室仪器,即使那些在 5 年内停产的仪器也受支持。 无需购买新仪器即可轻松将现有实验室升级到 TekSmartLab。
即时远程配置大量的仪器,例如设置参数、禁用自动设置、更新课件等。 将路由工作的工作量减至最少。
支持远程监测和控制实验室内的所有仪器。 集中监控并即时为学生提供远程协助。
学生可通过无线方式检索测试结果,使用其手机或笔记本电脑编辑和提交测试报告。 使测试报告的格式保持一致,从而能够在以后复查/导出测试报告并提供无纸化流程。
自动记录仪器资产信息,包括型号、序列号、位置和使用时间。 使用高精度仪器资产信息大幅提高效率。

示波器

泰克 TBS1000B-EDU 系列</a>
泰克 TDS2000C 系列
泰克 DPO/MSO2000B 系列 (仅限示波器功能)
泰克 MDO3000 系列 (示波器和频谱分析仪功能)

数字万用表

吉时利 DMM4000 系列
吉时利 DMM2110
吉时利 DMM2100

电源

吉时利 2230G(J)-30-1
吉时利 2220G(J)-30-1
吉时利 2230(J)-30-1
吉时利 2220(J)-30-1
吉时利 2231A-30-3 (需要选件 2231A-001)

任意波函数发生器

泰克 AFG1000 系列
泰克 AFG2021
泰克 AFG3000C 系列

停产的仪器

泰克 TDS1000B 系列
泰克 TDS1000C-SC 系列
泰克 TDS1000C-EDU 系列
泰克 TBS1000
泰克 DPO/MSO2000(非 B 型)
泰克 AFG3021B
泰克 AFG3022B
泰克 AFG3011
泰克 AFG3101
泰克 AFG3102
泰克 AFG3251
泰克 AFG3252

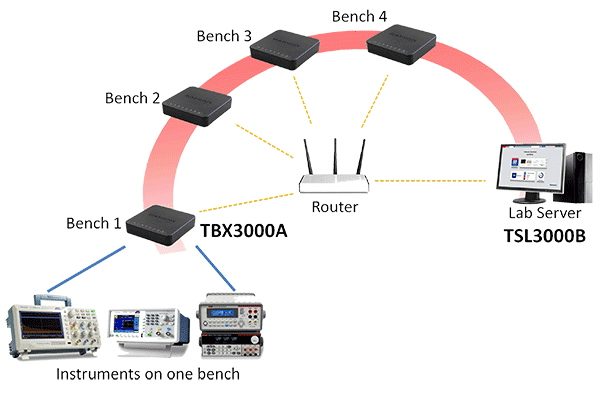

TekSmartLabs-Network-Diagram

在传统教学实验室中,将仪器连接到网络上可能极具挑战性,通过电缆搭建内部网络非常繁琐,且许多实验室仪器不具有局域网端口。 而泰克 TekSmartLab 不同。

在每个工作台上,TBX3000A 通过 USB 电缆连接和控制仪器,并通过无线网络与实验室服务器上的 TSL3000B 软件通信。 TBX3000A 带有一个局域网端口(标配),在配备兼容 USB-Wi-Fi 加密狗时可以支持 Wi-Fi 连接。 在实验室服务器中,TSL3000B 与每个工作台上的 TBX3000A 进行通信。 通过 TSL3000B,讲师能够集中控制大批仪器,学生能够在线检索和保存测试结果。 下面显示了 TekSmartLab 系统的示例设置,其中包括通过 Wi-Fi 连接的 15 个工作台和 60 台仪器。



项目 数量 供应商 注释
TSL3000B-FL 1 泰克 每个实验室一个,安装在实验室服务器上
TBX3000A 15 泰克 每个工作台一个
仪器 60 泰克 支持的泰克或 Keithley 仪器,每个工作台一台示波器、一台任意函数发生器、一台数字万用表及一台电源。 电源 2231A-30-3 要求选件 2231A-001。
TEK-USB-WiFi 15 泰克 USB WiFi 加密狗,安装在 TBX3000A 上
Wi-Fi 路由器 1 由客户提供 Cisco RV180W 或能够满足 Wi-Fi 网络要求的其他 Wi-Fi 路由器。
实验室服务器 1 由客户提供 参见产品技术资料中的系统要求
