RSA306B USB频谱分析仪

RSA306B USB频谱分析仪

RSA306B USB 频谱分析仪体积小巧,功能强大。 它具有与价格和体积高两倍的频谱分析仪相同的内置功能。 非常适合于日常任务。

最大频率范围

9 kHz 到 6.2 GHz

捕获带宽

40 MHz

动态范围

-160 dBm 到 +20 dBm



RSA306B USB频谱分析仪

通过专有 DPX® 技术发现更多

Thumbnail

通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术,您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。

强大且直观。 测量洞见于你的指尖。

Thumbnail

RSA 系列由全线泰克实时频谱分析仪使用的同款软件—SignalVu® Essentials 软件提供技术支持。 提供无限的先进测试与分析功能,您可以保存,自定义并与您的同事分享。 超过 15 个软件包,涵盖常见无线标准、频谱管理、脉冲测量等。

性能毫不受影响。

Thumbnail

RSA 系列的性能能够匹敌市场上传统中档的频谱分析仪。 即使面对最艰难的挑战,性能也毫不受影响。

无比轻巧的体积。 无限灵活性。 无与伦比的坚韧性。

Thumbnail

RSA306B 仅重 1.6 磅,体积小,便于从工作台、实验室甚至现场来回携带。 它由笔记本电脑或平板电脑驱动,非常灵活与方便。 您可以根据需要选择合适的显示器与连接方式。 而且,RSA306B 经过军用标准测试,可应对严苛的现场条件。

观看极限测试

满足整个系列要求

Thumbnail

泰克系列频谱分析仪全部在美国境内制造,提供三年保修服务,因此您可以完全放心我们的质量。 选择最符合您需要的实时频谱分析仪:

  • RSA500 系列:RSA500 凭借内置的天线和电缆测试跟踪发生器以及 GPS 接收仪对信号进行地理定位和绘制,使现场测试无比简单。
    了解详情>>
  • RSA600 系列:RSA600 具有优化的动态范围和相位噪声来进行无线标准调制分析,以及选配跟踪发生器来检定射频器件,可为您的工作台提供强大的工具。
    了解详情>>

意外发生。 确保您受到保护。

我们拥有业内唯一一个提供意外损坏保护的计划。 是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。

了解详情


型号

型号 频率范围 实时带宽 100% POI 的最短事件时长 SFDR(典型值) 在线购买 价格
RSA306B 9 kHz 到 6.2 GHz 40 MHz 100 μs 60 dBc -
-
配置与报价
* 价格:中国价格如有变更,恕不另行通知。
频率范围实时带宽100% POI 的最短事件时长
9 kHz 到 6.2 GHz40 MHz100 μs
SFDR(典型值)
60 dBc
* 价格:中国价格如有变更,恕不另行通知。

频谱监测和干扰搜寻

由于向移动通信的迁移,复杂和拥挤信号环境中的频谱容量需求增加,面临前所未有的压力。 泰克实时频谱分析仪可帮助您快速发现和检查干扰源,从而能够定位和识别不必要的活动。 您可利用 RSA306B、RSA500 或 RSA600 获得实时频谱洞察,确保信号完整性并符合一致性标准。

特点

  • RSA306B 频谱分析仪的专有 DPX 技术在便携、小巧且易用软件界面中实现准确、实时测量。
  • RSA306B 频谱分析仪采集范围高达 6.2 GHz,支持 40 MHz 带宽捕获

降低生产成本,缩短测试时间并提高测试灵活性

USB RSA 是寻找高吞吐量和产品质量同时控制测试成本的制造商的理想选择。 RSA 306B、500 和 600 设备可通过 SignalVu-PC 软件提供主要物联网 (IoT) 标准支持,随附全面的驱动程序和代码示例,并包含 WiFi 和新蓝牙 5.0 等物联网技术测试支持。

提高学生的学习效果

通过我们的全功能、经济型实时频谱分析仪,您的学生可改善实验结果,执行分析并通过其笔记本电脑生成实验报告,从而节省时间和优化学习机会。 其紧凑型便携式尺寸方便在实验室之外的实际环境中执行实验。

EMI/EMC 预一致性测试

使用我们的实时频谱分析仪,在您的实验室中执行预一致性测试,从而节省成本和宝贵时间。 您可以利用免费版本的 SignalVu-PC 进行峰值检测。 您还可以通过类峰值和平均检测获得更为精确的结果。

型号 频率范围 实时带宽 100% POI 的最短事件时长 SFDR(典型值) 在线购买 价格
RSA306B 9 kHz 到 6.2 GHz 40 MHz 100 μs 60 dBc -
-
配置与报价
* 价格:中国价格如有变更,恕不另行通知。
频率范围实时带宽100% POI 的最短事件时长
9 kHz 到 6.2 GHz40 MHz100 μs
SFDR(典型值)
60 dBc
* 价格:中国价格如有变更,恕不另行通知。
  Tektronix
RSA306B
Tektronix
RSA507A
Tektronix
RSA607A
Keysight
N9322C (BSA)
Keysight
N9000-507 (CXA)
最大频率范围 9 kHz - 6.2 GHz 9 kHz 到 7.5 GHz 9 kHz 到 7.5 GHz 9 kHz - 7 GHz 9 kHz - 7.5 GHz
捕获带宽 40 MHz 40 MHz 40 MHz 1 MHz 标配:10 MHz
选配:25 MHz
动态范围
(DANL 到最大输入)
-160 dBm 到 +23 dBm -161 dBm 到 +33 dBm -161 dBm 到 +33 dBm -152 dBm 到 +20 dBm -148 dBm 至 + 15 dBm(可选前置放大器开启)
相噪(1 GHz CF,10 kHz 偏置) -84 dBc/Hz -94 dBc/Hz -94 dBc/Hz -90 dBc/Hz(典型值) -102 dBc/Hz
实时性能
基本测量 17 17 17 6 10
原产国 美国 美国 美国 马来西亚 马来西亚
保修 3 年保修 3 年保修 3 年保修 3 年保修 3 年保修
重量 1.6 磅 7.0 磅 6.35 磅 17.4 磅 34 磅
尺寸(高、宽、深) 1.2" x 7.5" x 5" 2.65" x 11.78" x 10.68" 2.95" x 14.12" x 8.75" 5.2" x 15.7" x 12.6" 7" x 16.8" x 14.5"

SignalVu-PC 软件为 RSA306B 带来了台式和现场功能

Thumbnail

与 RSA306B 配合工作的是一款强大的程序—SignalVu-PC,这是泰克性能信号分析仪的基础。 该软件控制频谱分析仪采集并连续更新测量显示。

基本版随产品免费附带;请添加选项以便配置供您使用的软件。

特点

  • 免费的基本版提供 17 种信号分析和实时频谱分析测量
  • 超过 15 种高级测量的付费附加选项,包括 WLAN 测试、P25 一致性测试、脉冲分析、调制分析等



特色附件

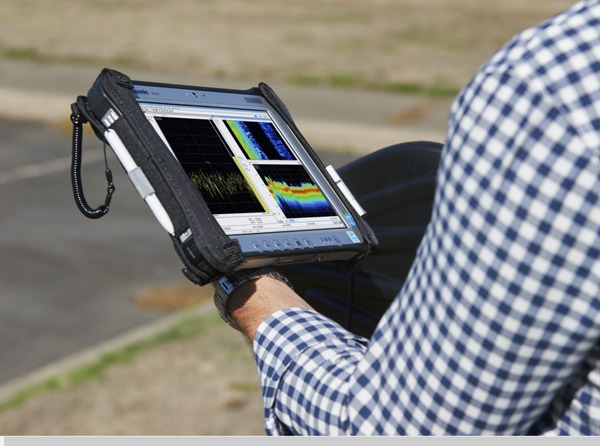

装有 SignalVu-PC 的 Panasonic 仪器控制器

Thumbnail

泰克提供的 Panasonic FZ-G1 配合泰克 USB 频谱分析仪使用时,可在现场转换您的频谱视图。 它拥有任何便携式解决方案的最大屏幕,但是,重量仅为传统便携频谱分析仪的一部分。

特点

  • 预装 SignalVu-PC 软件
  • 自定义编程的显示设置和前面板按钮优化 SignalVu-PC 体验
  • 经过泰克测试,可满足所有 USB 频谱分析仪的实时性能

特色附件

智能天线,用于搜寻干扰

Thumbnail

泰克提供的 Alaris DF-A0047 方向查找天线配合泰克 USB 频谱分析仪使用时,可方便搜寻干扰。 方位线路从天线转为 SignalVu-PC Map 软件,从而在干扰源上快速进行三角测量。

特点

  • 多条天线和用户可选择的前置放大器涵盖许多干扰频率和级别
  • 集成罗盘向 SignalVu-PC 传输角度信息以便在地图上自动创建方位线路
  • 由 USB 驱动
