3D 传感推动对 VCSEL、激光二极管和光电二极管的电气测试的需求

WW_3D-Sensing_Top_2340x300_1114_1

3D 感测技术可增强摄像机的对象和面部识别功能。

3D 感测是一种深度感测技术,可增强摄像机的面部和对象识别功能,适用于增强实境、游戏、自动驾驶以及其他广泛应用。

  • 一种 3D 感测方法是使用结构光。 相干红外光通过一个结构模式传输至对象。 可以解码反射光以构造 3D 图像。
  • 另一种 3D 感测方法是使用飞行时间 (ToF)。 光源将传输一系列红外光,并将使用对象反射光的光子相位差来感应与对象的距离。

获取 2 个深入的应用指南:

  • 用于 3D 感测的激光二极管阵列测试
  • 增强用于 VCSEL 的大批量生产测试的触发同步

立即下载

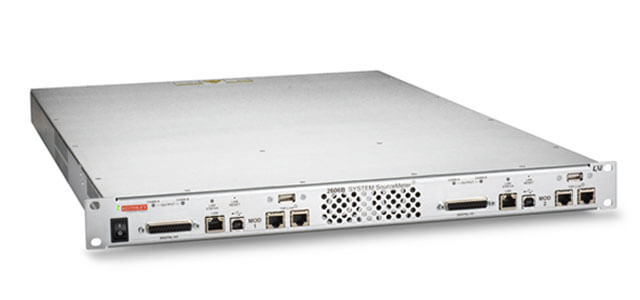

2606B_App2
2606B_App1

基于二极管的光设备支持 3D 感测技术。

可支持 3D 感测技术的光设备主要包括激光二极管、高亮度 LED (HBLED) 和光电二极管 (PD)。

  • 激光二极管 能够输出窄的相干光束。两种常见激光二极管类型是边沿发射极激光 (EEL) 和快速发展的 VCSEL(垂直空腔表面发射激光)。VCSEL 具有低生产成本、光学效率高和温度稳定性好的优势和,而且大型 2D 阵列有助于增加功率。EEL 以较高频率运行,可以传输数百英里距离,而不会造成光通信中常见的光纤介质损耗。
  • HBLED 或 LED 能够以宽码型分散非相干光。它们是相当有效的高质量白光来源,因此非常适合照明。其效率下降、受限调制功能和分辨率特点使其仅适合某些应用。
  • PD 可检测光并将其转换为电流。需要极敏感仪器来测量低 PD 电流,以正确检定光源的全范围光强。

了解 10 种用于 3D 感测的核心的激光二极管的测试。

立即观看

使用 Keithley 仪器在基于二极管的设备上执行了电气测试。

这些设备在整个工作温度范围内的波长稳定性对于维护所接收信号的精度并降低噪声至关重要。 支持通过精度触发与脉冲宽度和占空比同步来测量电气效率,从而进一步优化所需的照明亮度和分辨率。 这些因素会直接影响终端系统的散热、功耗和电池寿命。

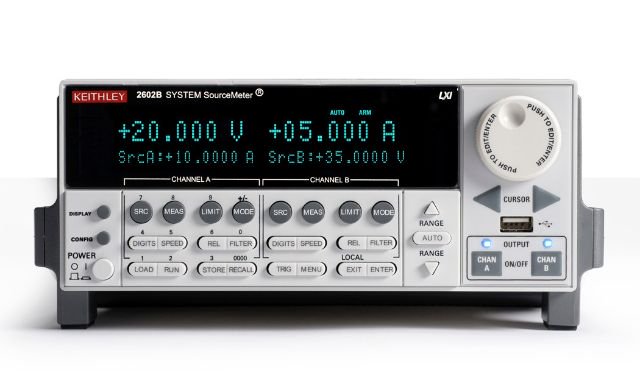

Keithley 源测量单元仪器可执行光强、正向电压、激光门限电流、量子效率、暗电流、“扭结”或扭结测试的存在、斜率效率、热敏电阻、温度、电容以及 L-I-V 脉冲测试等电测试。

什么是 SMU 仪器?

LaserDiode_VCSEL_502px

Library

Title
The Next Big LED Testing Challenge: High Power LED Modules
Instrumenting DWDM Laser Diode Production Tests
Dense Wavelength-Division Multiplexing (DWDM) fiber optic communications is the current, if not the ultimate, solution to our voracious bandwidth appetite in the Internet Age.
Photodetectors - Choose and Use Wisely for Best Results in Pulsed Laser Diode Test Systems

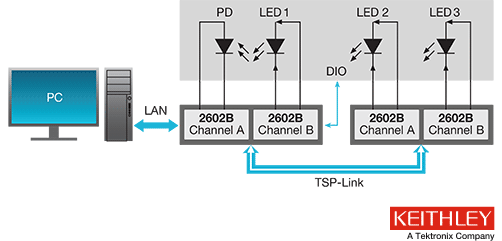

增强用于 VCSEL 的大批量生产测试的触发同步
本应用说明介绍在 Keithley 2600B 系列 SMU 仪器上实现高度同步的触发系统的几种有效测试方法。

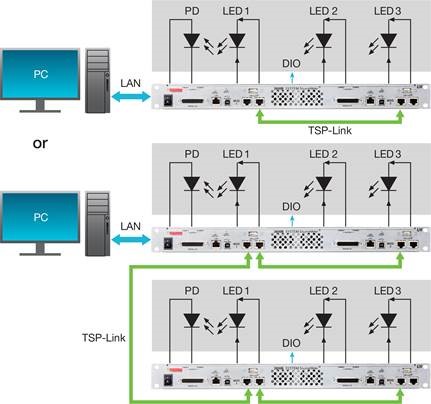

用于 3D 感测的激光二极管阵列测试
本应用指南介绍如何轻松将台式仪器整合到整体系统,并在任何自动化环境或生产环境中实现业界最佳的触发同步和  最大吞吐量。
Application Overview: Simplified I/V Characterization of LEDs
利用2260B系列电源测试高功率LED时,避免浪涌电流
利用2461 高电流数字源表进行精确的高亮度LEDs脉冲测试
如何用 2460 高电流数字源表对高亮度 LED 器件进行准确测量
#2273 VCSEL Testing with the Model 2400 SourceMeter Instrument
Application Note Number 2273 VCSEL Testing with the Model 2400 SourceMeter Instrument The recent commercialization of vertical-cavity surface-emitting lasers (VCSELs, pronounced "vixsels") into areas ...
利用 2461 高电流数字源表进行精确的高亮度 LEDs 脉冲测试
这篇应用文章针对如何利用2461的脉冲模式进行典型高亮度LED测试。用实例指出如何从前面板设置测试。附录部分包含TSP处理器的代码。
