MTS415 产品技术资料

MPEG 测试系统

在线阅读:

特点

  • 具有业内最快的分析引擎,能够迅速查寻、开发、评测、部署 和诊断下一代DTV 和IPTV 系统和业务
  • 支持范围广泛的各种DTV 标准,包括MPEG、DVB、ATSC、 ISDB和ISDB-TB(巴西)等标准,同时支持地面、有线和卫星的 特定SI 以及上述标准的区域性变种
  • 具有范围广泛的各种接口和强大的功能,为诊断网络环境中任 何地方的故障提供了必要的连通性,无论这些故障是在传输链 路部位(RF 或IP 层)还是在内容处理部位(TS 层)
  • 支持IP第四版和第六版网络连接,其中包括分别使用IGMP 和 MLD 多播协议的IPv4 和IPv6 的网络
  • 既可以分析恒定比特率(CBR)码流,也能够分析可变比特率码 流(VBR)*6
  • 将跨层故障分析和日志记录整合为故障诊断的一体化解决方案, 在查寻故障时可缩短探测时间
  • 利用其播放功能可提供具有参数特性和IP多话路复制特性的激 励源,以赋予被测网络或被测器件具有指定的特征
  • 采用FlexVuPlusTM技术,在实时和延时模式中捕获并分析系统 事件,能够解决传统分析仪无法处理的间断性故障和复杂问题
  • 采用新型节目中心(program-centric)用户界面,使初级用户也 可以使用专家功能
  • 利用其H.264缓存器分析、多路复用和ES符合性查验功能,为 创建和分析包含H.264 内容的传送流提供最强大的成套工具
  • 无论是缓存器分析还是多路复用,现在均可用于M P E G - 4 AAC、强制性ISDB-TB 音频编解码器。从而扩展了现有的 MPEG-4 AAC ES 符合性查验
  • 您可在购置之前先行试用:可以下载TSCA,复用器分析和缓存器分析仪的演示版本

应用

设备制造商-生产测试
  • 利用其CaptureVuTM 特性和高速TS 分析引擎,可以使设备测 试更方便、更迅速
  • 提供复用器/ 再复用器选件,允许用户创建测试流,可用于快 速、灵活的设备增强测试
  • 利用其码流播放和记录功能以提供具有无缝循环和连续时间标 记的可重复测试信号源,可用来测试和校准机顶盒、IRD 和调 制器等
  • 双向运行,可进行系统网络元素的端到端测试*1
广播电视业主和网络运营商
  • 整合RF 和IP 连通性以及分析功能,为广播电视系统故障查寻提供单一的整体解决方案
  • 集成的跨层故障分析和日志记录功能,可用于网络故障的快速诊断,缩短了查明故障的所需时间,无需使用其它IP 或RF 专用诊断设备
  • 采用CaptureVuTM技术,能够快速地解决网络中的间断性故障,这些问题是其它分析仪所无法解决的
  • 测试节目分配馈送或编码器输出、复用器输入/ 输出、前端调制器和IP 封装
  • 测试PCR 插入、PCR 恢复和PCR 再生设备
  • 编码器和其它设备故障诊断和评测
  • 为传送流提供全面深入的分析,验证系统工作是否正常,用于排查设备安装及试运行期间所出现的各种故障

*1一些定时相关的测量是不可能使用VBR 码流的。

*2双工器不可用于基于IP 的传送流。

相关工具一览表

标准工具可选工具
实时和延时传送流符合性分析仪 (TSCA)复用器
播放器传送带分析仪
T-STD 缓存器分析仪复用器
PES 分析仪MPEG-2 ES 分析仪
MTS4CC ES 符合性查验仪增加软件许可证含TS 包或ES 包
Tclips 测试码流
TS 编辑器和剪切器
标准接口可选接口
ASIIP 视频(10/100/1000 Base-T,1000 Base-SX、LX、ZX)
LVDS(DVP 并行)DVB-S:QPSK(L 波段)和Turbo 8 PSK
SMPTE 310MDVB-T: COFDM
以太网IP(10/100/1000 Base-T) 仅用于播放器DVB-C: QAM
   ATSC-T: 8VSB

如需了解详情请参阅该附件介绍和相关产品信息。

传送流符合性分析仪 (TSCA)

T S C A 显著地增强了基于传统软件的 MPEG延时(已保存的码流)分析功能。一 种创新的高速分析引擎和内插的智能分 析相结合,使用户能够极快地查找并解 决MPEG 传送流系统中的间断性故障, 可用于下一代DTV和IPTV系统和设备测 试。

TSCA同时还提供了传送流的实时分析功 能,被分析的传送流可以是通过MTS430 码流接口接收的,其中包括IP和RF接口。 这种实时分析也包括跨层的时间相关IP 测量和TS 测量、告警和出错日志记录以 及码流记录。

TSCA也提供了CaptureVuTM 技术、PCR 测量以及绘图功能,利用CaptureVuTM技 术,可以捕获和实时分析或延时分析系 统事件,排查传统分析仪所无法解决的 间断性故障和复杂问题。

通过仪器内插的、可由用户定制的脚本, 为各种标准提供了最全面的支持,从而 确保标准的符合性测试。这些标准包括 ATSC、DVB-C、DVB-H、DVB-S、DVBT 、ISDB-S、ISDB-T、ISDB-TB和MPEG 等。为了确保与最新标准的兼容性,灵活 性是十分重要的。通过载入泰克公司支 持的更新脚本或者由用户自己创建的脚 本,就可以很方便地为新标准和新专利 表提供支持。

用户可以配置TSCA软件,这样,用户就 能够自行选择字体以显示码流信息。有 了这一特性,您就可以用您当地的语言 或使用用户字体来察看码流信息。

Thumbnail

利用TSCA的实时双工运行和播放器,可 以进行端到端的系统测试(输入和输出同 时运行,最大平均比特率可达214bit/s)。*2

*2双工器不可用于基于IP 的传送流。

播放(传送流发生)和记录

通过ASI、SMPTE 310、LVDS (DVB 并 行接口) 或IP流接口,播放工具为被测设 备提供了传送流信号源。它能够以最大 ASI速率 (214 Mbps) 连续无缝循环播放 传送流,并且能够自动更新时间标记。通 过PCR 或由人工设置,也可以自动测定 播放速率。通过ASI/SMPTE 310M 和 LVDS接口,利用仪器的同时播放和记录 功能 (双工运行),还可以进行端到端的系 统测试。

基于IP 接口的播放提供了带有参数功能 和多话路复制功能的码流信号源,利用 这一特性可使被测网络或被测设备具有 某种特性。有了这一功能,制造商就可以 开发基于IP和IPTV的视频分配系统的硬 件或软件解决方案,以确保产品的质量 和性能,降低研发成本,加快下一代IP广 播电视业务的推出进程。

Thumbnail

复用器和SI 表编辑器

在测试网络组件或机顶盒时,那种具有 典型类型的传送流通常是不适用的。即 便是一种相类似的传送流,但可能因其 中一些关键性码流部件的丢失或缺乏SI (系统信息)或没有其它表,或者在复用后 的传送流速率不合适而不能使用。

利用复用器/ 再复用器/ 解复用器应用软 件可以创建和修改多节目传送流,并可 包含DVB、ATSC、ISDB*2 以及MPEG 符 合性传送流的用户SI/PSI/PSIP 信息。

也可以将视频和音频基本流复用为一路 传送流。支持含有或不含有SEI定时信息 的H.264流。仪器的比特率和帧频自动检 测特性有助于这一导入过程。

这样,用户就可以创建自己的测试码流, 从而能够更加迅速地验证和调试他们自 己设计的码流。也可以创建出错的码流 以执行参数增强测试,以确保生成的 MPEG-2 或H.264 流的强健性和质量。

Thumbnail

在使用复用器时提供了码流无缝生成向 导 (Make Seamless wizard) 功能。当我 们用一循环的传送流来模拟连续播放码 流时,可能因为定时信息的不连续而在 循环点发生错误。通过调整码流中的SI 和ES 组件,利用码流无缝生成向导,使 我们有可能创建出传送流文件的无缝版。

*3包括SIDB-TB (巴西) 和单段(Single Segment)模式。

缓存器分析仪

在开发专业用和消费用设备 (特别是编码 器和机顶盒) 时,既可以使测试流具有某 些特性,也可以利用测试流的特性以作 为探知某些问题的信号源。在这些特性 中重要的是缓存器的模式。这就是说,当 接收机处理码流时,内部缓存器将处于 下溢或上溢状态。这些状态会导致冻结 帧的出现和接收机的复位。

有两种类型的缓存器模式;接收机使用 的一种模式是存在于基本流自身。T - STD 模式是基于PES 头中的DTS 值,它 可用于任一种含有CODEC 的类型。此 外,某些视频CODEC (例如MPEG-2和 H.264/AVC) 可能包含ES 自身中的缓存 器参数。缓存器分析仪验证T-STD 模式 码流的一致性。H.264/AVC HRD 方法的 验证由MTS4EA 产品所提供。

Thumbnail

打包的基本流 (PES) 分析仪

在开发专业用和消费用设备 (特别是编码 器和机顶盒) 时,既可以使测试流具有某 些特性,也可以利用测试流的特性以作 为探知某些问题的信号源。我们关注的 重点是与每一PES 包相关联的包头,因 为在包头中包含有基本流的解码时间标 记和显示时间标记 (DTS和PTS)。当这些 标记出现错误时,如果情况比较严重的 话,在接收机端可能会引起接收机的复 位或导致图像冻结的发生。更为常见的 是,当相关联的视频和音频流的时间标 记不同步时,这些地方会出现唇音同步 故障。PES 分析仪专门用于帮助解决这 些故障,并对PES 包头的内容是否符合 MPEG、DVB 和ATSC 标准作出验证。

Thumbnail

创建、编辑和改变传送流的大小

在标准型MTS400中,可以对两个码流直 接进行打包处理。TS 剪切器 (Cutter) 能 够改变传送流的大小。利用十六进制视 窗以及包头解释向导( h e a d e r interpritation guide),TS 编辑器能够直 接对传送流进行编辑。

MTS4CC ES 符合性查验仪

无论是否开发新型CODEC芯片,在推出 新的业务时,都需要将CODEC集成到专 用或消费用设备中,或是集成到各个厂 商的设备中,在这种情况下,验证基本流 的符合性是十分重要的。MTS4CC ES符 合性查验仪能够查验基本流的符合性,无 论是按照下一代VC-1、AVC/H.264 和 MPEG-4标准,或者是按照传统的MPEG- 2 和H.263 标准来进行验证。MTS4CC ES 分析仪同时提供了对MPEG-2音频(ISO/ IEC 13818 第三部分和第七部分)、AC- 3 以及MPEG-4 AAC 音频的支持。

利用MTS4CC ES 符合性查验仪的逐帧 和逐块显示,可以很方便地对编解码器 进行比较。利用同步显示,用户可以迅速 了解每一报告错误所带来的影响。利用 批模式,可将工具集成到一自动测试系 统中。

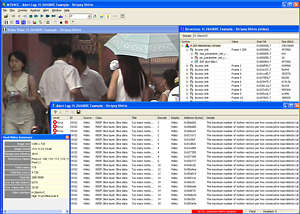

Thumbnail

基本流 (ES) 分析仪

ES 分析仪是用于CODEC 产品设计和性 能优化的。它能够深入到PES 流内部以 观察运动图像,并能够在某一传送流中 的某一基本流的较低层上进行全面复杂 的测试。此外,它还能分析并显示扩展媒 体的相关信息,包括与视频基本流相关 联的ATSC隐蔽字幕、DVB字幕和图文电 视。

Thumbnail

有关MPEG-4、AVC/H.264 和VC-1 以 及M P E G - 2 基本流的分析,请参考 MTS4EA。

传送带分析仪

在开发交互应用的数据传送带或对象传 送带时,设计者不仅要查验轮播数据的 内容,也要验证与相关标准的符合性,以 在传输带宽和用户体验响应之间对设置 进行优化处理。这些设置主要与各种轮 播组的重复速率有关。传送带分析仪可 以满足上述包含轮播组件的传送流文件 的全部应用需求。它可以按照MPEG-2、 D S M - C C 、D V B (包括M H P )、D T T (MHEG-5)或ARIB标准来分析传送带内 容的符合性。

Thumbnail

传送带发生器

利用传送带发生器产品,可以在输出的 传送流中创建对象传送带内容。当需要 改变传送带参数例如改变传送带的重复 间隔时,这时传送带发生器就很有用了, 它可以迅速确定改变后的效果。利用传 送带发生器,可以创建符合MPEG-2、 DSM-CC、DVB、DTT (MHEG-5) 或 MHP 标准的对象传送带。

Thumbnail

技术特性

平台特性

操作系统微软Windows XP Pro
处理器Intel 奔腾P4,2.8 GHz,最小值
操作系统和应用软件占用硬盘空间80 GB, Ultra ATA100 IDE 硬盘
用于捕获视频码流的硬盘空间144 GB (2 x 72GB SCSI 硬盘驱动器)
视频码流存储器硬盘 I/O 端口SCSI-3 (Ultra 160), 微型D68 连接器, 68 针
RAM1 GB (一个DDRS 内存条,SIM 模块)
光驱CD-R/W, DVD-R/RW, DVD+R/RW
显示器LCD, 1024 x 768, 10.4 英寸
外接VGA 输出15- 针,高密度,D-Sub,分辨率的设置应与集成LCD 显示器相同
以太网

一路 10/100Base-T; RJ45 连接器

一路 10/100/1000Base-T; RJ45 连接器

键盘端口

小型DIN,PS-2,一个位于后面板,一个位于左前侧。

(非热插拔)

鼠标端口

小型DIN,PS-2,一个位于后面板,一个位于左前侧。

(非热插拔)

打印机端口IEEE P1284
COM 端口RS-232
USB 端口2 x USB 2.0
仪器特性

外接基准/ 时钟输入

输入连接器类型50 Ω, BNC, AC 耦合
频率8.12698 MHz, 10 MHz, 27 MHz (
幅度0 ± 6 dBm(峰到峰,正弦波),0.5 V 至3.0 V(方波)
时钟输入
频率160 kHz 至25 MHz (并行时钟), 1.28 MHz 至32 MHz (串行时钟)
幅度0.5 V 至3.0 V(方波)

外接触发输入

输入连接器类型1 kΩ,BNC
门限电平上升/下降边缘可编程
高电平>3.5 V(最大容限电压为7 V)
低电平

SPI I/O

SPI 输入连接器类型D-sub 25 针
输出幅度240 mV 至550 mV BUS LVDS,含100Ω 终端
数据率250 kbps 至108 Mbps(按照DVB 规范,最大值)
输出阻抗100Ω,差分输出之间, “Output Off” (输出断开)
数据延迟± 5 ns,从DCLK 上升边缘开始
输入电平>200 mVpp (RI+)-(RI-) ,含100Ω 终端
输入阻抗100Ω,差分输入之间

ASI

连接器

BNC (使用通用连接器,含SMPTE 310M 接口)

75Ω 变压器耦合输入和输出

800 mV ± 10%,75Ω 负载输出

200 mV 至880 mV 输入

反射损耗小于

比特率

250 kbps 至214 Mbps(按照DVB 规范,最大值)

输入和输出集合比特率(单工或双工运行)

SMPTE310M

连接器

BNC (使用通用连接器,含ASI 接口)

75Ω 变压器耦合输入和输出

800 mV ± 10% into 75Ω 负载输出

200 mV 至880 mV 输入

反射损耗小于

比特率19,392,658.5 b/s
接口选件特性

IP 视频接口 (选件 IPTVD)

以太网端口10/100/1000 Base-T, 1000Base-SX, LX, ZX
端口选件

选件IPTVD 千兆以太网接口,含10/100/1000Base-T RJ45 电端口

插入到IP 视频卡GE 的光SFP 模块,以提供光连通性

选件 SX 1000BASE-SX 短波长光端口,含千兆比特以太网接口LC 连接器(多模850 nm)

选件 LX 1000BASE-LX L长波长光端口,含千兆比特以太网接口LC 连接器(单模1310 nm)

选件 ZX 1000BASE-ZX 光端口,含千兆比特以太网接口LC 连接器(单模1550 nm)

最大数据率线速率
ASI 输出

ASI 符合规范 EN 50083-9

ASI 平滑可激活以补偿突发IP 通道

协议堆栈支持

支持IPv4 和IPv6

UDP/IP/以太网

UDP/IP/VLAN/以太网

RTP/UDP/IP/以太网

RTP/UDP/IP/VLAN/以太网

多播和控制支持

IGMP v2 and v3

MLD v1 and v2

ARP

ICMP (Inbound and Outbound ping)

IP 包支持

每个IP 包 含7 个传送流包(188 字节包)

FEC (FEC 句法分析但不处理)

IP 视频度量

支持话路可多达500 IP 话路

连续监视关键参数,包括连续性计数和同步字节

所有话路的包到达时间间隔(PIT)

监视RTP 话路,包无序和包丢失

COFDM 接口特性 (选件CF)

输入频率范围50 MHz to 858 MHz
频道带宽6 MHz, 7 MHz 和 8 MHz (SW 可选)
连接器类型F 型,含BNC 适配器
输入终端阻抗75Ω,标称值
输入反射损耗7 dB,典型值,50 MHz 至 858 MHz
Rx 锁定状态后面板LED 和用户界面指示
调制方案支持QPSK (4QAM), 16QAM 和64QAM 调制
传输模式2K 载波和8K 载波
分层模式支持所有分层,包括不分层和alpha = 1, 2 and 4
维特比收缩率1/2, 2/3, 3/4, 5/6, 7/8
防护间隔1/32, 1/16, 1/8, 1/4
频谱极性接收机可以按反向和正常频谱极性运行
输入信号幅度范围*4

QPSK (4QAM): -85 dBm to -15 dBm (24 dBuV to 94 dBuV) 典型值

16QAM: -80 dBm to -15 dBm (29 dBuV to 94 dBuV) 典型值

64QAM: -72 dBm to -15 dBm (37 dBuV to 94 dBuV) 典型值

RF 测量
载波偏置载波偏置测量(由调谐的频道频率至典型值 ± 50ppm 的准确度)
信杂比(SNR)

显示范围:

6 dB 至 40 dB(QPSK,即4QAM)

11 dB 至 40 dB(16QAM)

16 dB 至 40 dB(64QAM)

分辨率: 1 dB

准确度: ± 1 dB 至 30 dB SNR (在-30 dBm 处,按高分辨率模式),典型值

EVM (误差矢量幅度)

显示范围:

QPSK:1% 至30% rms

16QAM:1% 至20% rms

64QAM:1% 至8.5% rms,

分辨率:0.1%

调制误差比(MER),含均衡器

MER 峰值和MER 平均值按所有载波上的测量值显示

显示范围:

QPSK (4QAM): 6 dB 至37 dB

16QAM:11 dB 至37 dB

64QAM:16 dB 至37 dB

分辨率:0.1 dB

精度:± 1 dB 至30 dB (-30 dBm 输入,高分辨率模式下),典型值

星座图RF 星座图显示在用户界面 (UI) 上
频道脉冲响应测量频道脉冲响应和SFN 延迟
频道频谱响应激活接收通道频谱、RF 电平与频率的关系
误码率(BER)显示Pre FEC(前向FEC)、BER 和Error Sec(误码秒)BER 值
后向里德索罗门BER显示Post RS (后向RS) BER(未经校正的误码计数)
传输错误标志(TEF)检测出一个TEF 即发出告警

8VSB 接口特性(选件VS)

输入频率范围54 MHz 至860 MHz, VHF/UHF 频道2 至69 (包括低VHF 频率)
输入信号电平典型值:-72 dBm 至-6 dBm (-23 dBmV 至+43 dBmV)
调制格式8VSB,按照ATSC A/53B 标准
接收带宽6 MHz
输入终端阻抗75Ω,标称值
连接器类型F 型连接器
输入反射损耗5 dB,典型值
RF 测量
RF 锁定RF 锁定由后面板上LED 指示,状态指示在UI(用户界面)上
输入电平

范围:

-72 dBm to -2 dBm

-23 dBmV to +47 dBmV relative to 75 Ω

分辨率: 1 dB

精度:输入电平± 3 dB 至-6 dBm,典型值

≥ –50 dBm,以确保符合IEC 61000-4-3 抗扰度

误差矢量幅度 (EVM)

显示范围:3% 至12.5%,RMS

分辨率:0.1%,典型值

等价调制误差比(MER)

显示范围:15 dB 至36dB

分辨率:1 dB

精度:

± 1 dB,MER

± 3 dB,MER 25 dB 至32 dB,典型值

信噪比(SNR)

显示范围:15 dB 至35 dB

分辨率:1 dB

精度:

± 1 dB,SNR

± 3 dB,SNR 为25 dB 至35 dB,典型值

误码率 (BER)Pre FEC(前向FEC), SER 和 Error Sec(误码秒)BER数值显示在UI(用户界面)上

QPSK(L 波段)和 Turbo 8PSK 接口卡(选件EP)

接口选件EP 提供QPSK(L 波段)和Turbo 8PSK 接口以及测量功能
输入频率范围950 MHz to 2150 MHz step size of 1 MHz
输入信号幅度范围-60 dBm to -30 dBm for CBER
调制格式QPSK in accordance with ETSI EN 300 421
调制波特率1 MBaud min, 30 MBaud max
支持维特比值1/2, 2/3, 3/4, 5/6, 6/7, 7/8
FEC按照ETSI EN 300 421 标准
支持Turbo 维特比值1/2, 2/3, 3/4, 5/6, 7/8
Turbo FECTurbo Code
连接器类型F 型
输入终端阻抗75Ω,标称值
LNB 支持电压selectable; 13.0 V ±1.5 V or 18.0 V ±1.5 V
LNB 支持最大电流200 mA 最大值
LNB 22 kHz 发信频率17.6 kHz min, 26.4 kHz max (22 kHz ±20%)
LNB 22 kHz 发信幅度600 mVp-p nominal with 100 Ω load
支持模式Turbo QPSK, QPSK DSS, QPSK DCII, QPSK DVB
RF 测量
RF 锁定RF 锁定由后面板上LED 指示,状态图标在UI(用户界面)上
输入电平(信号强度)

范围:-60 dBm 至-30 dBm

分辨率:1 dBm

精度:± 5 dBm,典型值

EVM (误差矢量幅度)

显示范围: ≤4.0% to ≥30.0% rms

分辨率: 0.1%

MER (调制误差比) ,含均衡器

显示范围:10 至26 dB,含均衡器

分辨率:1 dB

精度:± 2 dB,典型值,范围为10 至 20 dB

SNR (信噪比)

显示范围:5 至35 dB

分辨率:1 dB

精度:± 2 dB,典型值,范围从5 至30 dB

Pre RS (前向里德索罗门) BERPre-RS BER 显示在用户界面(UI)上
Post RS BER 和TEF (传输错误标志)后向里德索罗门BER (TEF 比), TEF 速率和传输错误标志数(TEF 读数)显示在用户界面(UI)上
星座图RF 星座图显示在用户界面上

Turbo 8PSK 接口特性(选件EP)

输入频率范围950 MHz 至2150 MHz,100 kHz 步进
调制格式Turbo 8PSK*5
调制波特率最小1 Mbaud,最大30 Mbaud
所支持的Turbo维特比值2/3, 3/4 (2.05), 3/4 (2.1) 5/6, 8/9
FEC按照ETSI EN 300 421 标准
支持Turbo 维特比值1/2, 2/3, 3/4, 5/6, 7/8
Turbo FECTurbo 码
连接器类型F 型
输入终端阻抗75Ω,标称值
LNB 支持电压可选择;13.0 V ± 1.5 V 或18.0 V ± 1.5 V
LNB 支持最大电流最大200 mA
LNB 22 kHz 发信频率最小17.6 kHz,最大26.4 kHz(22 kHz ± 20%)
LNB 22 kHz 发信幅度600 mV 峰峰值,100Ω 负载
支持模式Turbo 8PSK
RF 测量
RF 锁定RF 锁定由后面板上LED 指示,状态图标在UI(用户界面)上
输入电平(信号强度)

范围:-60 dBm 至-30 dBm

分辨率:1 dBm

精度:± 5 dBm,典型值

EVM (误差矢量幅度)

显示范围: ≤4.0% to ≥30.0% rms

分辨率: 0.1%

MER (调制误差比) ,含均衡器

显示范围:10 至26 dB,含均衡器

分辨率:1 dB

精度:± 2 dB,典型值,范围为10 至 20 dB

SNR (信噪比)

显示范围:5 至35 dB

分辨率:1 dB

精度:± 2 dB,典型值,范围从5 至30 dB

Pre RS (前向里德索罗门) BERPre-RS BER 显示在用户界面(UI)上
Post RS BER 和TEF (传输错误标志)后向里德索罗门BER (TEF 比), TEF 速率和传输错误标志数(TEF 读数)显示在用户界面(UI)上
星座图RF 星座图显示在用户界面上

*5请注意Turbo 8PSK 选件不支持非Turbo 8PSK(DVB-DSNG)或DVB-S2。 有关信息,请与泰克公司产品联系。

QAM 接口特性(选件QB2)

输入频率范围950 MHz to 2150 MHz in 100 kHz steps
调制格式64QAM, 256QAM 符合 ITU J-83*6 SCTE07 符合性
调制波特率5.057 Mbaud/s 和 5.360 Mbaud/s
输入信号电平-64 dBm至-19 dBm (45 dBuV 至 90 dBuV 相对于 75Ω) ,64 QAM 和 256 QAM,输 入典型值
最终调制误码比37 dB,典型值
接收机带宽6 MHz,标称值
输入终端阻抗75Ω,标称值
输入反射损耗-6 dB min, -10 dB 典型值, 51 MHz 至 858 MHz
RF 测量
RF 锁定RF 锁定由后面板上LED 指示,状态图标在UI(用户界面)上
输入电平(信号强度)

范围:-60 dBm 至-30 dBm

分辨率:1 dBm

精度:± 5 dBm,典型值

EVM (误差矢量幅度)64 QAM 显示范围:≤ 1% 至≥ 5% RMS
256 QAM显示范围:≤1%至≥2.5% RMS
分辨率:0.1%
精度:当S/N >25 dB(典型值)时,在读数
的20% 以内
MER (调制误差比) ,含均衡器含均衡器64 QAM显示范围:22dB至37dB
256 QAM 显示范围:28dB 至37dB
分辨率:0.1dB
精度:
± 1 dB(MER ± 3 dB(MER 25 dB 至34 dB),典型值
SNR (信噪比)64 QAM 显示范围:22dB 至37dB
256 QAM 显示范围:28dB 至37dB
分辨率:1dB
精度:
± 1 dB(MER ± 3 dB(MER 25 dB 至34 dB),典型值
BER显示前向FEC, SER和Error Sec BER数值
Post RS(后向里德后向里德索罗门BER 指示 (未校正的错误 索罗门)BER 和TEF 读数) 和传输错误标志数显示在用户界面 (传输错误标志) (IU)上
星座图RF 星座图显示在用户界面(UI)上

*6 层1 和层2 交织支持ITU J-83 Annex B,但不包括I、J = 128,7 和128,8(64QAM)以及在256QAM 中不包括I、J = 8,16 和16,8。
