MTS430

MPEG 测试系统

在线阅读:

特点

  • 业内最快的分析引擎,能够缩短查找时间,可以迅速研发、评测、配置和诊断下一代DTV 和IPTV 系统和业务
  • 支持各种DTV 标准,包括MPEG、DVB、ATSC、ISDB 和ISDB-TB (巴西) 等标准,同时也支持地面、有线和卫星的特定SI 表以及上述标准的区域变异
  • 具备各种各样的接口和全面的分析功能,所提供的必需接口可用来诊断网络环境中任何地方的故障,以确定故障是在传输链路 (RF 层或IP 层) 中还是在内容处理层次(TS 层)中
  • 支持IP第4版和第6版的网络连接,包括使用IGMP和MLD多播协议的这两个版本
  • 可分析恒定比特率码流和可变比特率码流(CBR 和VBR)*1
  • 具备集成的跨层故障分析和日志记录功能,提供故障诊断的整体解决方案,缩短查明故障的所需时间
  • 具备播放功能,可作为码流循环播放的信号源,利用参数功能和IP 多话路复制以适应被测网络或被测设备的特性
  • 采用CaptureVuTM 技术,能够捕获并实时分析或延时分析被测系统的码流事件,解决传统分析仪所不能胜任的间断性故障和较为复杂的码流传输问题
  • 采用了新型的节目中心 (Program Centric) 用户界面,为初级用户提供专家级的功能
  • 具备H.264 缓存器分析、复用和ES 符合性查验功能,为创建和分析包含H.264内容的传送流提供了最强大的成套工具
  • 仪器的缓存器分析和复用现已支持MPEG-4AAC (一种强制的ISDB-TB音频CODEC),从而增强了现有的MPEG-4 AAC ES 符合性查验
  • 您可在购置之前先行试用,可以下载TSCA、复用器分析和缓存器分析仪的演示版本。

应用

设备制造商-研究和开发
  • 利用MTS430 测试系统的CaptureVuTM 捕获技术,能够迅速排查并解决设备和系统故障
  • 高性能的千兆比特以太网(GbE)IP 连通性与整合的跨层分析功能,可诊断基于IP 和IPTV 网络设备中复杂的视频定时故障
  • 提供复用器/ 再复用器,可灵活地创建或修改测试流
  • 能够对传送流中的选定元素进行快速而又深入的分析,实现功能性验证和标准的符合性验证
  • 机顶盒缓存器测试和检验
  • 提供基本流分析选件,可用于编解码器的设计和优化

*1 在VBR 码流中不可能进行与定时相关的测量

MTS430 标准工具概述

标准工具可选购工具
实时和延时传送流符合性分析仪(TSCA)传送带分析仪
播放器传送带发生器
T-STD 缓存器分析仪MPEG-2 ES 分析仪
PES 分析仪MTS4EA ES 分析仪
T-clips 测试流
TS 编辑器和剪切器
复用器
附加软件许可证(包括TS 或ES 包)
标准接口 可选购的接口
ASIIP Video (10/100/1000 Base-T,1000Base-SX, LX, ZX)
LVDS (DVP 并行)DVB-S: QPSK (L-Band) 和 Turbo 8PSK
SMPTE 310MDVB-T: COFDM
以太网 IP (10/100/1000 Base-T) 仅用于播放DVB-C: QAM
   ATSC-T: 8VSB

如需详细了解各单项工具的细节,请参看其它资源。

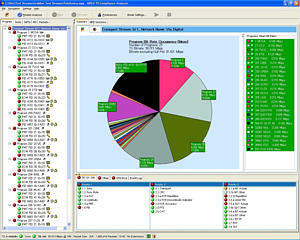

传送流符合性分析仪(TSCA)

TSCA显著地增强了基于传统软件的MPEG延时(已保存的码流)分析功能。一种创新的高速分析引擎和内插的智能分析相结合,使用户能够极快地查找并解决MPEG传送流系统中的间断性故障,可用于下一代DTV 和IPTV 系统和业务。

TSCA 同时还提供了传送流的实时分析功能,被分析的传送流可以是通过MTS430码流接口接收的,其中包括IP接口和RF 接口。这种实时分析也包括跨层的时间相关IP 测量和TS测量、告警和出错日志记录以及码流记录。

TSCA也提供了CaptureVuTM技术、PCR测量以及制图功能,利用CaptureVuTM 技术,可以捕获和实时分析或延时分析系统事件,排查传统分析仪所无法解决的间断性故障和复杂问题。

通过仪器内插的、可由用户定制的脚本,为各种标准提供了最全面的支持,从而确保标准的符合性测试。这些标准包括ATSC、DVB-C、DVB-H、DVB-S、DVB-T、ISDB-S、ISDBT、ISDB-TB 和MPEG 等。为了确保与最新标准的兼容性,灵活性是十分重要的。通过下载泰克公司支持的更新或者由用户自己创建的脚本,就可以很方便地为新标准和新专利提供支持。

用户可以配置TSCA 软件,这样,用户就能够自行选择字体以显示码流信息。有了这一特性,您就可以用您当地的语言或使用用户字体来显示码流信息。

Thumbnail

传送流符合性分析仪

利用TSCA的实时双工运行和播放器,可以进行端到端的系统 测试(输入和输出同时运行,最大总计比特率可达214bit/s)。*2

*2 双工不适用于基于IP 的传送流。

Thumbnail

MPEG 播放器

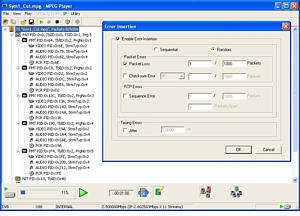

播放(传送流发生)和记录

通过ASI、SMPTE 310、LVDS (DVB 并行接口) 或IP流接口,MTS430 的播放工具为被测设备提供了传送流信号源。它能够以最大ASI速率(214 Mbps) 连续无缝循环播放传送流,并且能够自动更新时间标记。通过PCR或由人工设置,也可以自动测定播放速率。通过ASI/SMPTE 310M 和LVDS 接口,利用仪器的同时播放和记录功能 (双工运行),还可以进行端到端的系统测试。

基于IP接口的播放提供了带有参数功能和多话路复制功能的码流信号源,利用这一特性可使被测网络或被测设备具有某种特性。有了这一功能,制造商就可以开发基于IP和IPTV的视频分配系统的硬件或软件解决方案,以确保产品的质量和性能,降低研发成本,加快下一代IP 广播电视业务的推出进程。

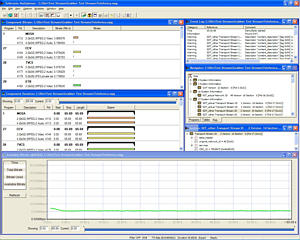

复用器和SI 表编辑器

在测试网络组件或机顶盒时,那种具有典型类型的传送流通常是不适用的。即便是一种相类似的传送流,但可能因其中一些关键性码流部件的丢失或缺乏SI (系统信息) 或没有其它表,或者在复用后的传送流速率不合适而不能使用。

利用复用器/再复用器/解复用器应用软件可以创建和修改多节目传送流,并可包含DVB、ATSC、ISDB*3 以及MPEG 符合性传送流的用户SI/PSI/PSIP 信息。

也可以将视频和音频基本流复用为一路传送流。支持含有或不含有SEI 定时信息的H.264 流。仪器的比特率和帧频自动检测特性有助于这一输入过程。

这样,用户就可以创建自己的测试码流,从而能够更加迅速地验证和调试他们自己设计的码流。也可以创建出错的码流以执行参数增强测试,以确保生成的MPEG-2或H.264流的强健性和质量。

Thumbnail

复用器

在使用复用器时提供了码流无缝生成向导(Make Seamlesswizard)功能。当我们用一循环的传送流来模拟连续播放码流时,可能因为定时信息的不连续而在循环点发生错误。通过调整码流中的SI 和ES 组件,利用码流无缝生成向导,使我们有可能创建出传送流文件的无缝版。

*3包括SIDB-TB(巴西)和单段(Single Segment)模式

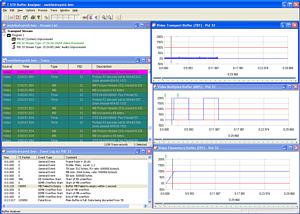

缓存器分析仪

在开发专业用和消费用设备 (特别是编码器和机顶盒) 时,既可以使测试流具有某些特性,也可以利用测试流的特性以作为探知某些问题的信号源。在这些特性中重要的是缓存器模式。这就是说,当接收机处理码流时,内部缓存器将处于下溢或上溢状态。这些状态会导致冻结帧和接收机复位。

有两种类型的缓存器模式;接收机使用的一种模式是存在于基本流自身。T-STD 模式是基于PES 头中的DTS 值,它可用于任一种含有CODEC 的类型。此外,某些视频CODEC(例如MPEG-2 和H.264/AVC) 可能包含ES 自身中的缓存器参数。缓存器分析仪验证T-STD模式码流的一致性。H.264/AVC HRD 方法的验证由MTS4EA 产品所提供。

Thumbnail

缓存器分析仪

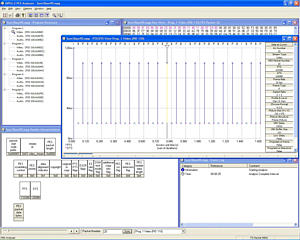

打包的基本流(PES)分析仪

在开发专业用和消费用设备(特别是编码器和机顶盒)时,既可以使测试流具有某些特性,也可以利用测试流的特性以作为探知某些问题的信号源。我们关注的重点是与每一PES 包相关联的包头,因为在包头中包含有基本流的解码时间标记和显示时间标记 (DTS 和PTS)。当这些标记出现错误时,如果情况比较严重的话,在接收机端可能会引起接收机的复位或导致图像冻结的发生。更为常见的是,当相关联的视频和音频流的时间标记不同步时,这些地方会产生唇音同步故障。PES 分析仪专门用于帮助解决这些故障,并对PES 包头的内容是否符合MPEG、DVB 和ATSC 标准作出验证。

Thumbnail

打包的基本流分析仪

创建、编辑和改变传送流的大小

在标准型MTS430中,可以对两个码流直接进行打包处理。TS剪切器 (Cutter) 能够改变传送流的大小。利用十六进制视窗以及包头解释向导 (header interpritation guide),TS 编辑器能够直接对传送流进行编辑。

MTS430S 可选工具简介

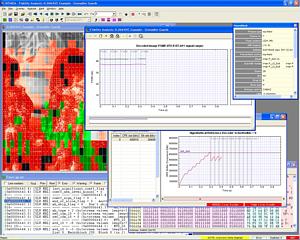

MTS4EA ES 分析仪

无论是否开发新型CODEC 芯片,在推出新的业务时,都需要将CODEC 集成到专用或消费用设备中,或是集成到各个厂商的设备中,在这种情况下,验证基本流的符合性是十分重要的。MTS4EA ES分析仪能够查验基本流的符合性,无论是按照下一代VC-1、AVC/H.264 和MPEG-4 标准,或者是按照传统的MPEG-2和H.263标准来进行验证。MTS4EA ES分析仪同时提供了对MPEG-2 音频 (ISO/IEC 13818 第三部分和第七部分)、AC-3 以及MPEG-4 AAC 音频的支持。

MTS4EA ES分析仪具有全面的诊断功能,其中包括语义寻迹视窗(semantic trace view),它可用来确定逐帧和逐块的编码器判决状态。利用同步显示,用户可以迅速确定每一报告错误的有关细节。利用比特流编辑器,可以迅速了解已设计的编码器的更新情况。

Thumbnail

MTS4EA

基本流(ES)分析仪

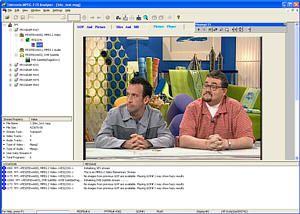

ES分析仪是用于CODEC产品设计和性能优化的。它能够深入到PES流内部以观察运动图像,并能够在某一传送流中的某一基本流的较低层上进行全面复杂的测试。此外,它还能分析并显示扩展媒体的相关信息,包括与视频基本流相关联的ATSC 隐蔽字幕、DVB 字幕和图文电视。

Thumbnail

MPEG-2 ES 分析仪

有关MPEG-4、AVC/H.264 和VC-1 以及MPEG-2 基本流的分析,请参考MTS4EA。

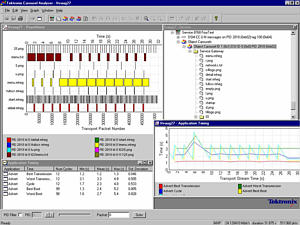

传送带分析仪

在开发交互应用的数据传送带或对象传送带时,设计者不仅要查验轮播数据的内容,也要验证与相关标准的符合性,以在传输带宽和用户体验响应之间对设置进行优化处理。这些设置主要与各种轮播组的重复速率有关。传送带分析仪可以满足上述包含轮播组件的传送流文件的全部应用需求。它可以按照MPEG-2、DSM-CC、DVB(包括MHP)、DTT(MHEG-5)或ARIB 标准来分析传送带内容的符合性。

Thumbnail

传送带分析仪

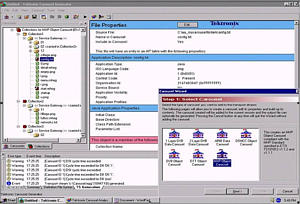

传送带发生器

利用传送带发生器产品,可以在输出的传送流中创建对象传送带内容。当需要改变传送带参数例如改变传送带的重复间隔时,这时传送带发生器就很有用了,它可以迅速确定改变后的效果。利用传送带发生器,可以创建符合MPEG-2、DSM-CC、DVB、DTT(MHEG-5)或MHP 标准的对象传送带。

Thumbnail

Carousel Generator

技术特性

平台特性

特性说明
操作系统微软Windows XP Pro
处理器Intel Pentium P4 ,最低工作频率为2.8GHz
用于安装操作系统和应用软件的硬盘存储器250GB,Ultra ATA100 IDE 硬盘驱动器
用于捕获视频码流的硬盘存储器144GB(2 × 72GB SCSI 硬盘驱动器)
视频码流存储器硬盘I/O 端口SCSI-3(Ultra160),Micro D68连接器,68芯
RAM1GB, (1 个SIM,DDRS 内存)
光存储驱动器CD-R/W / DVD-R/RW / DVD+R/RW
显示器LCD, 1024×768, 10.4 英寸
外接VGA 输出15 芯,高密度,D-Sub,设置分辨率时应与集成的LCD 显示器一致
以太网

一路10/100/1000Base-T,RJ45 连接器;

一路10/100/1000Base-T,RJ45 连接器

键盘端口

Mini DIN,PS-2,一个在仪器后面板,

另一个在左前面板 (不可热插拔)

鼠标器端口

Mini DIN,PS-2,一个在仪器后面板,

另一个在左前面板(不可热插拔)

打印机端口IEEE P1284
COM 端口RS-232
USB 端口2 × USB 2.0
仪器特性

外接基准/ 时钟输入

特性说明
输入连接器类型50 Ω, BNC, AC Coupled
频率8.12698 MHz, 10 MHz, 27 MHz (建议小于1ppm)
幅度0 ± 6dBm(峰值至峰值,正弦波),0.5V 至3.0V(方波)
时钟输入
   频率160KHz 至25MHz (并行时钟),1.28MHz 至32MHz (串行时钟)
   幅度0.5V 至3.0V (方波)

外接触发输入

特性说明
输入连接器类型1 kΩ,BNC
门限电平上升/ 降落边沿可编程
高电平大于3.5(最大门限电压为7V)
低电平小于0.8V

SPI I/O

特性说明
SPI 输入连接器类型D-sub 25 pin
输出幅度240mV 至550mV BUS LVDS,含100Ω 终端
数据率250kbps 至108Mbps(按照DVB 规范最大值)
输出阻抗100Ω,差分输出之间,含“Output Off”
数据延时± 5ns,从DCLK 上升沿计算
输入电平大于200mVp-p (Rl+)-(Rl-),含100Ω 终端
输入阻抗100Ω,差分输入之间

ASI

特性说明
连接器

BNC(使用通用连接器,含SMPTE 310M接口)

75Ω 变压器耦合输入和输出

800mV ± 10%,75Ω 负载输出

200mV 至800mV 输入

反射损耗小于-17dB(5MHz 至270MHz),在75Ω 负载上

比特率

250kbps至214Mbps (按照DVB规范最大值),

输入与输出合计比特率 (单一运行或双工运行)

SMPTE310M

特性说明
连接器

BNC(使用通用连接器,含ASI 接口)

75Ω 变压器耦合输入和输出

800mV ± 10%,75Ω 负载输出

200mV 至800mV 输入

反射损耗小于-17dB(5MHz 至38.785316MHz),在75Ω 负载上

比特率19,392,658.5 b/s
独立软件系统需求

说明:在购置软件时应安装在用户的个人电脑上。

  • 使用因特尔原厂Pentium 级1.2GHz 处理器
  • 因特尔或与其100%兼容的主板芯片组
  • Windows 2000 或Windows XP 操作系统
  • Internet Explorer 5.0 浏览器或更高版本
  • 256MB 的内存
  • 500MB 的可用硬盘容量,用以安装应用软件和存放文档
  • 另需硬盘容量以存储捕获的视频码流
  • SVGA(800 × 600)分辨率的视频适配器,监视器(XVGA 1024 × 768),建议使用分辨率更高的监视器
  • CD-ROM 或DVD 驱动器
  • 键盘和微软鼠标,或兼容的打印设备
  • 基于IP 的视频分析选项需要一个标准的网络接口卡(NIC)
  • 新一代的压缩视频分析仪(MTS4EA)需要使用微软的Excel 软件以提供详尽的图形显示
接口选件特性

IP 视频接口(选件IPTV)

特性说明
以太网端口10/100/1000 Base-T, 1000Base-SX, LX, ZX
端口选件选件IPTVD 千兆比特以太网接口,含10/100/1000 Base-T RJ45 电端口
选件SFP 模块,可插入到IP 视频卡,以提供光连通性
选件SX-1000 Base-SX 短波长光纤端口,含千兆比特以太网接口LC连接器,(多模850 NM)
选件LX-1000 Base-LX 长波长光纤端口,含LC千兆比特以太网接口连接器,(单模1310 NM)
选件ZX-1000 Base- ZX 长波长光纤端口,含LC 千兆比特以太网接口连接器,(单模1550 NM)
最大数据率线速率
ASI 输出ASI符合规范EN 50083-9,可以激活ASI平滑以补偿突发IP 通信量
支持协议堆栈IPv4 and v6 support
UDP/IP/以太网
UDP/IP/VLAN/以太网
RTP/UDP/IP/以太网
RTP/UDP/IP/VLAN/以太网
支持多播和控制协议IGMP v2 and v3
MLD v1 and v2
ARP
ICMP(输入和输出ping)
IP 包支持每IP 分组包含7 个传送流包(每个传送流包含188 字节)
FEC(解析FEC 但不处理)
IP 视频度量会话支持可多达500 个IP 话路
关键参数的同时监视,包括连续性读数和同步字节
所有话路的包间隔时间(PIT)
无序包和丢失包的RTP 话路监视

COFDM 接口特性(选件CF)

特性说明
输入频率范围50 MHz to 858 MHz
频道带宽6 MHz, 7 MHz 和 8 MHz (SW 可选)
连接器类型F 型,含BNC 适配器
输入终端阻抗75Ω,标称值
输入反射损耗7 dB,典型值,50 MHz 至 858 MHz
Rx 锁定状态后面板LED 和用户界面指示
调制方案支持QPSK (4QAM), 16QAM, and 64QAM modulation
传输模式2K 载波和8K 载波
分层模式支持所有分层,包括不分层和alpha=1, 2 和 4
维特比收缩率1/2, 2/3, 3/4, 5/6, 7/8
防护间隔1/32, 1/16, 1/8, 1/4
频谱极性The receiver will operate with both inverted and normal spectral polarity
输入信号幅度范围*4

QPSK (4QAM): -85 dBm to -15 dBm (24 dBuV to 94 dBuV) 典型值

16QAM: -80 dBm to -15 dBm (29 dBuV to 94 dBuV) 典型值

64QAM: -72 dBm to -15 dBm (37 dBuV to 94 dBuV) 典型值

RF 测量
载波偏置载波偏置测量(由调谐的频道频率至± 50ppm 的准确度,典型值)
信杂比(SNR)

显示范围:

6 dB to 40 dB for QPSK (4QAM):

11 dB to 40 dB for 16QAM

16 dB to 40 dB for 64QAM

分辨率: 1 dB

准确度: ±1 dB to 30 dB SNR (在-30 dBm 处,按高分辨率模式),典型值

EVM (误差矢量幅度)

显示范围:

1% to 30% rms, for QPSK

1% to 20% rms, 16QAM

1% to 8.5% rms, 64QAM

分辨率: 0.1%

调制误差比 (MER)含均衡器

MER 峰值和MER 平均值按所有载波上的测量值显示

显示范围:

6 dB to 37 dB for QPSK (4QAM)

11 dB to 37 dB for 16QAM

16 dB to 37 dB for 64QAM

分辨率: 0.1 dB

精度:±1 dB to 30 dB (-30 dBm 输入,高分辨率模式下),典型值

星座图RF 星座图显示在用户界面(UI)上
频道脉冲响应测量频道脉冲响应和SFN 延迟
频道频谱响应激活接收通道频谱、RF电平与频率的关系
误码率(BER)显示Pre FEC(前向FEC)BER 和Error Sec(误码秒)BER 值
后向里德索罗门 BER显示Post RS (后向RS)BER(未经校正的误码计数)
传输错误标志(TEF)检测出一个TEF 即发出告警

*4 符合IEC61000-4-3(抗干扰),输入信号幅度应不小于-40dBm。

8VSB 接口特性(选件VS)

特性说明
输入频率范围54 MHz 至860 MHz, VHF/UHF 频道2 至69(包括低VHF 频率)
输入信号电平典型值:-72 dBm 至-6 dBm(-23 dBmV 至+43 dBmV)
调制格式8VSB,按照ATSC A/53B 标准
接收带宽6 MHz
输入终端阻抗75 Ω 标称值
连接器类型F 型连接器
输入反射损耗5 dB,典型值
RF 测量
RF 锁定RF 锁定由后面板上LED 指示,状态指示在UI(用户界面)上
输入电平

范围:

-72 dBm to -2 dBm

-23 dBmV to +47 dBmV relative to 75 Ω

分辨率: 1 dB

精度:输入电平± 3 dB 至-6 dBm,典型值

≥ -50 dBm,符合IEC 61000-4-3 抗扰度

误差矢量幅度 (EVM)

显示范围: 3% to 12.5% rms

分辨率: 0.1% 典型值

等价调制误差比 (MER)

显示范围: 15 dB to 36 dB

分辨率: 1 dB

精度:

±1 dB for MER

±3 dB for MER 25 dB to 31 dB 典型值

信噪比 (SNR)

显示范围: 15 dB to 35 dB

分辨率: 1 dB

精度:

±1 dB for SNR

±3 dB for SNR 25 dB to 35 dB 典型值

误码率 (BER)Pre FEC(前向FEC), SER和 Error Sec(误码秒)BER 数值显示在UI(用户界面)上

QPSK(L 波段)和 Turbo 8PSK 接口卡(选件EP)

特性说明
接口选件EP 提供QPSK(L 波段)和Turbo 8PSK 接口以及测量功能
输入频率范围950 MHz to 2150 MHz step size of 1 MHz
输入信号幅度范围-60 dBm to -30 dBm for CBER
调制格式QPSK,按照ETSI EN 300 421 标准
调制波特率最小1 M 波特,最大30 M 波特
支持维特比值1/2, 2/3, 3/4, 5/6, 6/7, 7/8
FEC按照ETSI EN 300 421 标准
支持Turbo 维特比值1/2, 2/3, 3/4, 5/6, 7/8
Turbo FECTurbo 码
连接器类型F-style
输入终端阻抗75 Ω 标称值
LNB 支持电压Selectable; 13.0 V ±1.5 V or 18.0 V ±1.5 V
LNB 支持最大电流200 mA 最大值
LNB 22 kHz 发信频率最小17.6 kHz,最大26.4 kHz (22 kHz ± 20%)
LNB 22 kHz 发信幅度600 mV 峰峰值,标称100Ω 负载
支持模式Turbo QPSK, QPSK DSS, QPSK DCII, QPSK DVB
RF 测量
RF 锁定RF锁定由后面板上LED指示,状态图标在UI(用户界面)上
输入电平(信号强度)

范围: -60 dBm to -30 dBm

分辨率: 1 dBm

精度:±5 dBm 典型值

EVM (误差矢量幅度)

显示范围: ≤4.0% to ≥30.0% rms

分辨率: 0.1%

MER (调制误差比) 含均衡器

显示范围: 10 to 26 dB 含均衡器

分辨率: 1 dB

精度:±2 dB,典型值,范围为10 至 20 dB

SNR (信噪比)

显示范围: 5 to 35 dB

分辨率: 1 dB

精度:±2 dB, 典型值, 范围从5 至30 dB

Pre RS (前向里德索罗门) BERPre-RS BER 显示在用户界面(UI)上
Post RS BER 和TEF (传输错误标志)后向里德索罗门BER (TEF 比), TEF速率和传输错误标志数(TEF 读数)显示在用户界面(UI)上
星座图RF 星座图显示在用户界面上

Turbo 8PSK 接口特性(选件EP)

特性说明
输入频率范围950 MHz to 2150 MHz in 100 kHz steps
调制格式Turbo 8PSK*5
调制波特率1 MBaud min, 30 MBaud max
支持Turbo 维特比值2/3, 3/4 (2.05), 3/4 (2.1) 5/6, 8/9
Turbo FECTurbo 码
连接器类型F-style
输入终端阻抗75 Ω 标称值
LNB 支持电压可选择; 13.0 V ±1.5 V or 18.0 V ±1.5 V
LNB 支持最大电流200 mA 最大值
LNB 22 kHz 发信频率17.6 kHz min, 26.4 kHz max (22 kHz ±20%)
LNB 22 kHz 发信幅度600 mV 峰峰值,100Ω 负载
支持模式Turbo 8PSK
RF 测量
RF 锁定RF锁定由后面板上LED指示,状态图标在 UI(用户界面)上
输入电平(信号强度)

范围: -60 dBm to -30 dBm

分辨率: 1 dBm

精度:±5 dBm 典型值

EVM (误差矢量幅度)

显示范围: ≤4.0% to ≥30.0% rms

分辨率: 0.1%

MER (调制误差比) 含均衡器

显示范围: 10 to 26 dB 含均衡器

分辨率: 1 dB

精度:±2 dB,典型值,范围从10 至20 dB

SNR (信噪比)

显示范围: 5 to 35 dB

分辨率: 1 dB

精度:±2 dB,典型值,范围从5 至30 dB

Pre RS (前向里德索罗门) BERPre-RS BER 显示在用户界面(UI)上
Post RS(后向里德索罗门) BER 和TEF (传输错误标志)后向里德索罗门BER (TEF 比), TEF速率和传输错误标志数(TEF 读数)显示在用户界面(UI)上
星座图RF 星座图显示在用户界面(UI)上

*5 有关Turbo 8PSK 选件不支持非Turbo 8PSK(DVB-DSNG)或DVB-S2。有关信息,请与泰克公司产品联系。

QAM 接口特性(选件QB2)

特性说明
输入频率范围88 MHz to 858 MHz , 62.5 kHz steps
调制格式

64QAM, 256QAM 符合 ITU J-83*6

SCTE07 符合性

调制波特率5.057 Mbaud/s and 5.360 Mbaud/s
输入信号电平-64 dBm 至 -19 dBm (45 dBuV 至 90 dBuV 相对于 75Ω) ,64 QAM 和 256 QAM,输入典型值
最终调制误码比37 dB 典型值
接收带宽6 MHz 标称值
输入终端阻抗75 Ω 标称值
输入反射损耗-6 dB最小值, -10 dB 典型值, 51 MHz 至 858 MHz
RF 测量
RF 锁定RF锁定由后面板上LED指示,状态图标在 UI(用户界面)上
输入电平(信号强度)

范围: -64 dBm to -19 dBm

分辨率: 1 dBm

精度:±3 dBm

典型值

EVM (误差矢量幅度)

64 QAM 显示范围:≤ 1% 至≥ 5% RMS

256 QAM 显示范围:≤ 1% 至≥ 2.5% RMS

分辨率: 0.1%

当S/N >25 dB(典型值)时,在读 数的20% 以内

MER (调制误差比) 含均衡器

64 QAM 显示范围:22dB 至37dB

256 QAM 显示范围:28dB 至37dB

分辨率: 0.1 dB

精度:

±1 dB for MER

±3 dB for MER 25 dB to 34 dB

典型值

SNR

64 QAM 显示范围:22dB 至37dB

256 QAM 显示范围:28dB 至37dB

分辨率: 1 dB

精度:

±1 dB for MER

±3 dB for MER 25 dB to 34 dB

典型值

BER显示前向FEC, SER和Error Sec BER数值
Post RS BER 和TEF (传输错误标志)后向里德索罗门BER 指示 (未校正的错误读数) 和传输错误标志数显示在用户界面(IU)上
星座图RF 星座图显示在用户界面(UI)上

*6 层1 和层2 交织支持ITU J-83 Annex B,但不包括I、J = 128,7 和128,8(64QAM)以及在256QAM,不包括I、J = 8,16 和16,8。
