VQS1000 产品技术资料

VQS1000视频质量分析软件

在线阅读:

特点

  • 采用了可靠的、完善的分析算法,可应用于已解码的MPEG 2 或H.264 视频以鉴别固定帧(stuck frame)、黑帧、宏块和压缩失真等故障。运营商使用该软件可以区分视频的损伤是来自于网络分配系统还是因压缩问题而造成的失真
  • 业内首款独特的可视化创新工具,能够突出显示视频缺陷的位置和严重程度,使工程技术人员能够清楚地观察到图像中是否存在视频损伤并能够进行有效的验证
  • 分析已解码的MPEG-2、AC-C、MPEG-2 AAC和MPEG- 4 AAC 音频,按照ITU-RBS.1770/1771 标准识别音频中的响度问题
  • 提供视频和音频的趋势分析,有助于诊断网络中间断性和与时间相关的各种问题
  • 提供已触发捕获的码流和实时数据的日志记录,以便进行服务质量问题的离线分析
  • 提供实时数据的日志记录,在用户定义的时间期间内捕获最小、最大和平均损伤值和比特率,可以得到长时间的体验质量,以便对相应服务进行评测和优化
  • 既可以直接与以太网交换机相连接,也可以和泰克公司的IP 视频和DTV 监测工具相整合
  • 支持IGMP,可以分析本地路由器以外的多播流
  • 能够和泰克公司IP 视频和DTV 监测工具相整合,记录各监测点的QoE错误,同时对TS 层和物理层(IP和RF)的QoS问题进行分析,使用户能够方便地区分由网络问题(丢失包、 CC即连续性计数错误等)引起的故障和并非网络问题而是由上游编码器所引起的故障

应用

  • 经济实惠的QoE 监测工具 — 提供告警信息,并可对损伤程度、持续时间和损伤发生次数等设置告警阈值,通知用户将会有影响客户观看及收听体验的内容发生
  • 网络性能优化工具 — 通过QoE 监测、比特率监视和日志记录,可以对服务中的网络进行调整,以在网络带宽受限的情况下尽可能地为观众提供最佳的观看体验
  • 提供广播电视传输过程中的远程在线服务诊断信息 — 能够和泰克公司IPM400A 和任意MTM400A 系列检测工具相组合,运营商可以判断该故障的根源是来自于内容(例如过度压缩)还是在网络分配层中

Thumbnail

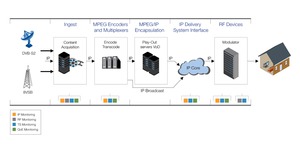

视频传输链路中的QoE 监测

VQS1000 概述

  • 可以安装在用户的个人电脑上
  • 每一许可证可工作于两个案例,从而能够对网络中不同位置的服务状况进行比较(取决于PC机的处理性能和视频内容类型)
  • 提供带有预触发缓存器的触发功能,可将图像损伤保存归档或对视频质量进行离线分析
  • 支持MPTS和SPTS文件,VQS1000应用软件程序也可独立用于离线文件分析
  • 可以直接与以太网交换机相连接。支持IGMP 协议,可访问远程多播流
  • 可以和所有的泰克公司DTV 监测工具联用,利用来自各监测点的强健专用回传视频以提供QoE 监视
    • 可将QoE 的测量结果提交到各监测点的遥控用户界面上和事件日志记录中
    • 通过各监测点的SNMP MIB以建立QoE测量结果的管理系统
    • 提供自动循环轮询,顺序查验MPTS 流中的各项业务
    • 可以与网络中各监测点的轮询功能相结合,实现顺序测试多达500个IP流(IPM400A)中载送的各个传送流,或者顺序测试多达200个RF预置频道(MTM400A)中载送的各个传送流
  • 也可与MTS400 系列分析仪联用

Thumbnail

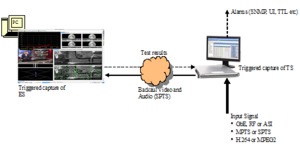

监测系统中的应用配置

Thumbnail

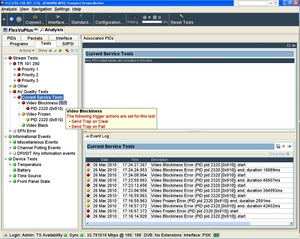

DTV 监视器或IP 视频监视器用户界面中的监测结果显示

Thumbnail

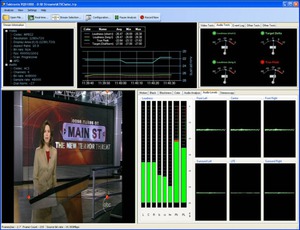

音频分析显示

技术特性

主要性能
  • 所有的测量均在已解码的视频和音频中进行,采用的是基于标准的泰克公司专利算法
  • 可进行的测量项目如下:
    • 支持MPEG-2 和H.264 编解码
    • 提供固定帧/ 冻结帧视频检测
    • 黑场视频检测
    • 块效应/ 压缩失真检测
    • 利用泰克公司的钻石显示以提供彩色色域显示
    • QoE 监测面板(Dashboard)
    • 提供视频元数据显示,包括编解码类型、分辨率、显示区域、宽高比、比特率、每秒帧数、扫描和AFD
  • 可以进行以下音频测量:
    • 支持MPEG-2、AC-3、MPEG-2 AAC和MPEG-4 AAC 编解码器
    • 按照ITU-R BS.1770/1771标准测量音频响度、音频峰值以及与对白归一化值的偏差
    • 使用李沙如显示进行音频相位分析
    • 提供每一音频通道的响度电平条和趋势分析
    • 提供QoE 监测面板
    • 显示音频元数据,包括编解码类型、通道序号、取样速率和对白归一化值
PC 系统性能的推荐要求
  • 支持的操作系统:Windows XP 或Windows 7
  • PC处理器:Xeon 5500系列(基于i7)四核处理器或性能相当的处理器
  • RAM:至少为4GB
  • HDD:250GB

订购信息

产品名称选件说明
VQS1000 视频质量软件,可用于单端 (无参考视频)视频和音频内容的QoE 分析
AUDVQS 系列软件的音频分析选件
LUD可安装在现有的MTS400 系列分析仪上的软件加密狗
USB提供USB 安全性软件加密狗支持,独立的软件包

可联用的产品

产品名称说明
IPM400AIP视频监视器,用于QoS监测,支持多达500 路MPTS 或者SPTS IP 视频流。更详尽信息请参见该产品介绍
MTM400A数字电视监视器,更详尽信息请参见该产品介绍
RFM300ATSC 数字电视监视器,更详尽信息请参见该产品介绍
QAM400AQAM 数字电视监视器,更详尽信息请参见该产品介绍
MTS400 SeriesMPEG 测试系统,提供台式、便携式产品或者独立的软件版本。更详尽信息请参见该产品介绍
