DAQ6510 6½ 位数据采集和记录万用表系统

DAQ6510 6½ 位数据采集和记录万用表系统

DAQ6510 具有触摸屏用户界面,可在仪器上更快完成设置、实时监控测试状态以及分析详细数据,从而实现前所未有的简单性。

通道数

80

测量功能

高达 15

插件开关模块

12

灵敏度

100 nV
10 pA
1 µOhm

数字化器

1 M 采样/秒
16

减少测试设置、执行和分析时间

配置

监视器

分析

设置和运行测试简单快速,无需编写测试程序。 DAQ6510 数据采集和记录万用表系统的直观触摸屏能够提供简单的配置,以及可视的直观测试设置、实时的扫描状态可视信息,可尽早捕捉问题以避免丢失测试时间,便于分析测试数据。

特点

  • 配置:使用一个测量和扫描配置菜单设置具有多种测量功能的多通道扫描。
  • 运行和监视:在测试过程中显示扫描进度,即时查看超出范围的测量结果和超出的限制。
  • 分析:使用绘图和统计功能显示和分析结果。 使用触摸屏的手指开合缩放功能深入研究结果。 使用光标计算关于数据段的统计信息。

执行更广泛的测量

DAQ6510 采用 6½ 位分辨率和 15 个内置测量功能进行测量。 执行低电流、低电阻和温度测量,并使用内置数字化器查看瞬态信号。

特点

  • 电压:100 nV 至 1000 V,基本 DCV 精度为 0.0025%
  • 电流:10pA 至 3A
  • 电阻:1μΩ 至 120MΩ
  • 电容:0.1 pF 至 100 μF
  • 使用热电偶、电阻温度检测器和热敏电阻进行温度测量(温度范围为 -200°C 至 1820°C)
  • 1 M 采样/秒、16 位数字化器和可容纳 700 万个读数的存储
  • 通过 12 个插件开关模块和高达 80 个通道的容量为测试系统提供更多选择

缩短测试时间

在最短时间内最大限度地收集数据。 更快速地测量,更快地切换通道,以及扫描更多通道。

特点

  • 对 60 Hz (50 Hz) 的电源线进行短至 0.0005 个电源线周期或 8.3μs (10 µs) 的测量。
  • 使用固态多路复用器插件开关模块以每秒 800 个通道的速率进行扫描。
  • 扫描多达 80 个 2 极通道,可在单次测试中测试有统计学意义的数量的 DUT。

快速可靠地连接到您的 DUT

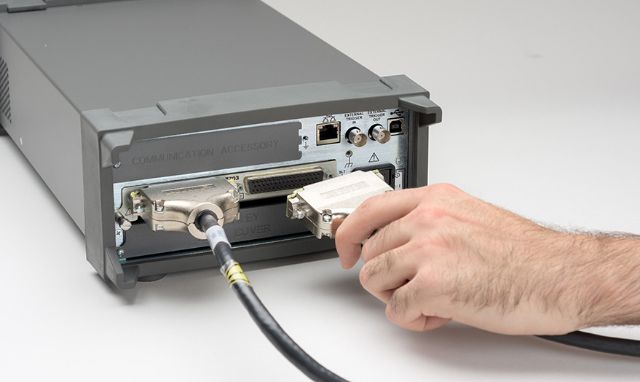

如果您开始通过其许多插件开关模块的接线头 D-sub 连接,DAQ6510 甚至可以在您开始测试前就提高您的工作效率。 这可以在系统维护期间或在您设置新测试系统时,最大限度减少更换插件开关模块时产生的停机时间。

从一组完整的界面选项中进行选择

可将标准 LAN、LXI 和 USB 接口轻松集成到您的测试系统中。 (可选)可在现场安装的 GPIB 和 RS-232 接口包括 6 个数字 I/O 端口,可实现直接仪器间同步和通信。 DAQ6510 可以轻松与您选择的任何 PC 接口配合使用。

使用 KickStart 数据采集应用程序快速实现 PC 自动化

使用 KickStart 仪器控制软件在 PC 上快速编程数据采集测试。 软件不需要编程。只需使用菜单屏幕输入测试设置即可。 然后将以表格和图形格式显示结果。


型号

型号 通道 插件开关模块 数字化器 在线购买 价格 Buy Online
DAQ6510

高达 80

12 个选项

1 M 采样/秒

-
-
配置与报价
DAQ6510/7700

20

1

1 M 采样/秒

-
-
配置与报价
-
* 价格:中国价格如有变更,恕不另行通知。
型号 DAQ6510
通道插件开关模块数字化器

高达 80

12 个选项

1 M 采样/秒

型号 DAQ6510/7700
通道插件开关模块数字化器

20

1

1 M 采样/秒

* 价格:中国价格如有变更,恕不另行通知。
型号 通道 插件开关模块 数字化器 在线购买 价格 Buy Online
DAQ6510

高达 80

12 个选项

1 M 采样/秒

-
-
配置与报价
DAQ6510/7700

20

1

1 M 采样/秒

-
-
配置与报价
-
* 价格:中国价格如有变更,恕不另行通知。
型号 DAQ6510
通道插件开关模块数字化器

高达 80

12 个选项

1 M 采样/秒

型号 DAQ6510/7700
通道插件开关模块数字化器

20

1

1 M 采样/秒

* 价格:中国价格如有变更,恕不另行通知。

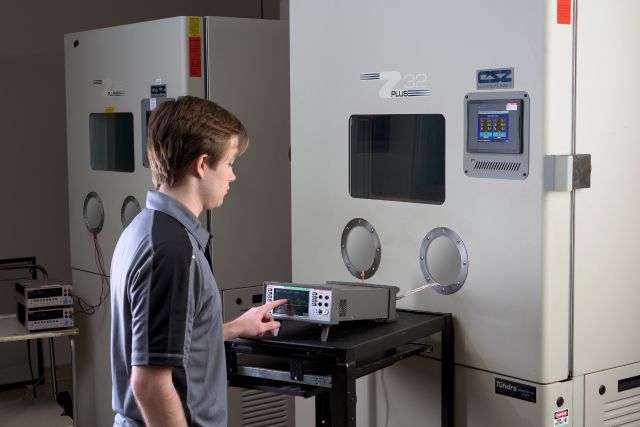

轻松进行环境测试和加速的使用寿命测试

使用触摸屏显示器快速设置有统计意义的设备数量的测试。 在测试过程中监视测试状态。 在触摸屏上查看图形或表格形式的数据。

特点

  • 使用单个 DAQ6510 主机在一个设置下测试多达 80 个设备。
  • 如有必要,可使用 TSP-Link® 接口扩展至更多的通道,以连接并控制多台 DAQ6510 主机。
  • 通过使用 8 种不同热电偶、5 种不同 RTD 或 3 种不同热敏电阻中的任一项,可监视 -200°C 至 1820°C 范围内的温度。
  • 设置限值并定义要在测试期间监视的关键通道,以便在问题发生时立即知情。
  • 将测试数据存储在外部 USB 驱动器或 PC 上,以确保重要数据不会丢失。
  • 将 DAQ6510 编程为在断电后重新启动,以便在晚上和周末期间将丢失测试时间降至最小。

经济高效地测试低值电阻组件

使用 DAQ6510 准确、可靠地测试电缆、低值电阻和连接器等组件。

特点

  • 以 1µΩ 灵敏度进行测量。
  • 使用 4 线电阻功能消除测试引线电阻误差。
  • 使用偏移补偿功能消除热接触误差。

增强测试能力并提高吞吐量

使用 DAQ6510 可以增加单个测试系统的设备数量,并最大限度提高测试能力。 利用 DAQ6510 缩短测量时间和加快扫描速率。

特点

  • 最多可将一个测试系统扩展为具有 80 个设备的测试系统容量。
  • 采用 0.0005 电源线周期积分时间进行快速测量。
  • 使用固态继电器卡进行大批量生产,并以高达 800 通道/秒的速率扫描 DUT。
  • 通过使用 DAQ6510 的内部 TSP 程序执行流程,使 DAQ6510 执行并控制测试,以最大限度减少与 PC 的通信时间。
产品技术资料 模块 说明 配置和报价
查看规格书 7700 20 通道多路复用模块 配置与报价
查看规格书 7701 32 通道差分多路复用器  配置与报价
查看规格书 7702 40 通道差分多路复用器 配置与报价
查看规格书 7703 32 通道高速差分多路复用器 配置与报价
查看规格书 7705 40 通道控制模块 配置与报价
查看规格书 7706 一体化输入/输出模块 配置与报价
查看规格书 7707 多路复用数字输入/输出模块  配置与报价
查看规格书 7708 40 通道差分多路复用模块 配置与报价
查看规格书 7709 6 X 8 矩阵模块  配置与报价
查看规格书 7710 20 通道 60V 固态多路复用器卡 配置与报价
查看规格书 7711 2GHZ,双 1X4,50 欧姆多路复用器卡 申请销售联系
查看规格书 7712 3.5GHZ,双 1X4,50 欧姆多路复用器卡 申请销售联系

提供的附件

  • 1757 — 对,通用测试导线组,1000 V Cat II
  • USB-B-1 — USB 电缆,A 型到 B 型,1米(3.3 英尺)可溯源的校准证书 三年保修

选配接口和可编程数字 I/O

  • KTTI-RS232 — RS-232 通信和数字 I / O 附件,可由用户安装
  • KTTI-GPIB — GPIB 通信和数字 I / O 附件,可由用户安装
  • KTTI-TSP — TSP-Link 通信和数字 I / O 附件,可由用户安装

可用附件

测试导线和探头

  • 1752 — 优质安全测试导线组
  • 1754 — 2 线通用 10 件测试导线组
  • 1756 — 通用测试导线组
  • 5804 — Kelvin(4 线)通用 10 件测试导线组
  • 8610 — 低导热短路插头

PC 通信接口和电缆

  • KPCI-488LPA — PCI 总线的 IEEE-488 接口
  • KUSB-488B — IEEE-488 USB-GPIB 接口适配器
  • USB-B-1 — USB 电缆,A 型至 B 型,1 米(3.3 英尺)
  • 174694600 — TSP-链路/以太网的 CAT5 交叉电缆
  • 7007 — 屏蔽式 GPIB 电缆

适配器

  • DB9-MM — 9 针 D-Sub 针至针连接器,用于接口选项

触发和控制

  • 8503 — DIN 到 BNC 触发电缆

机架安装套件

  • 4299-8 — 单台固定式机架安装套件
  • 4299-9 — 双台固定式机架安装套件
  • 4299-10 — 双台固定式机架安装套件。安装一台 DAQ6510 和一系列 26xxB 仪器
  • 4299-11 — 双台固定式机架安装套件。安装一台 DAQ6510 以及 2400 系列、2000 系列等中的一台仪器

更换保险丝

  • FU-99-1 — 电流输入保险丝,3 A,250 V 快速熔断 5×20 毫米
  • FU-106-1.25 — 主输入保险丝,1.25 A,250 V,Slo-Blo

可用服务

延长保修

  • DAQ6510-EW — 3 年厂家保修从发运之日起计算,延续到 4 年
  • DAQ6510-5Y-EW — 3 年厂家保修(从发运之日起计算),延续到 5 年
  • 要了解插件模块的保修服务,请查看其技术资料

校准合同

  • C/DAQ6510-3Y-DATA KeithleyCare — 3 年校准(含数据)
  • C/DAQ6510-5Y-DATA KeithleyCare — 5 年校准(含数据计划)
  • C/DAQ6510-3Y-STD KeithleyCare — 3 年校准(含数据计划)
  • C/DAQ6510-5Y-STD KeithleyCare — 5 年校准(含数据计划)
标题类型
KickStart Quick Start Guide Chinese
The quick start guide for Keithley's KickStart 2.0 software translated into Simplified Chinese.
Part number: KKS-903-03B
主要用户
DMM6500 and DAQ6510 - 结合15项内置测量功能的触摸屏数字万用表,提供更高的灵敏度和更强大的链接能力
本文档简要概述了Keithley的全新DMM6500 6位半数字万用表和DAQ6510数据采集和日志多表系统的特性、优点和能力。
Literature number: 1KW-61384-0
速查资料 16 Oct 2018
Model DAQ6510 Data Acquisition and Multimeter System Quick Start Guide
Model DAQ6510 Data Acquisition and Multimeter System Quick Start Guide
Part number: DAQ6510-903-03A
主要用户
多通道数据记录指引和小贴士
为DAQ6510 数据采集万用表选择7700 系列开关模块7700 系列插入式开关模块分为12 种,在安装这些模块后,DAQ6510 可以执行各种测试。本指南将帮助您为预计应用选择合适的模块。
Literature number: 1KW-61385-0
选型指南 02 Aug 2018
数字万用表选型指南
泰克和吉时利的数字万用表的选型全面指南,包括功能,收益,测量能力以及型号之间的比较。
Literature number: 1KW-61350-0
选型指南 02 Aug 2018
