8 系列采样示波器

8 系列采样示波器采用创新的分解架构,可以进行高效经济的光接口组件测试。凭借可重新配置的紧凑型设计、创新的用户界面和可靠的高端性能,这款产品堪称制造应用的理想测试解决方案。8 系列旨在适应不断增长的对更高带宽和波特率的需求,以处理当前和未来的测试参数。

带宽

高达 30GHz

模拟通道

多达 4 条通道

采样率

最大 300 kS/s

通过分解提高吞吐量

8 系列通过利用采集硬件与测量分析的分离实现经济实惠、适应性强且可扩展的解决方案。通过高速以太网将数据从仪器传输至分析平台,从而限制了示波器的停机时间并最大程度地提高了投资回报。

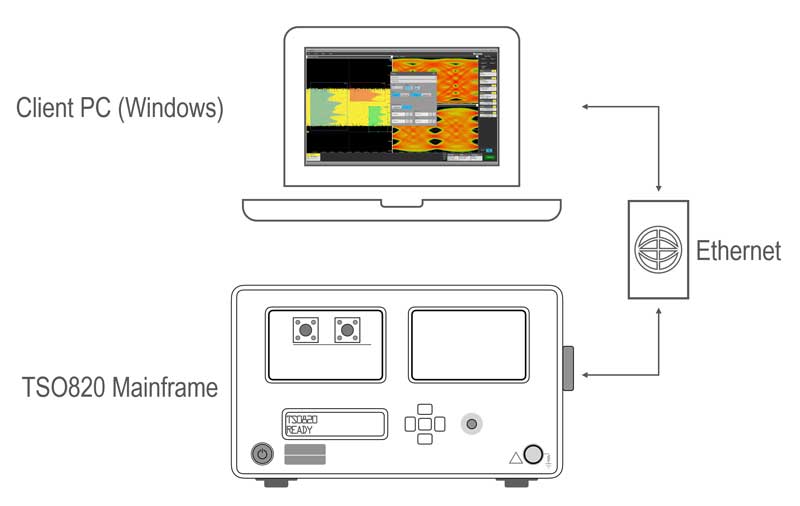

Tektronix 8 Series Remote Connectivity
M1A NRZ mask and measurement

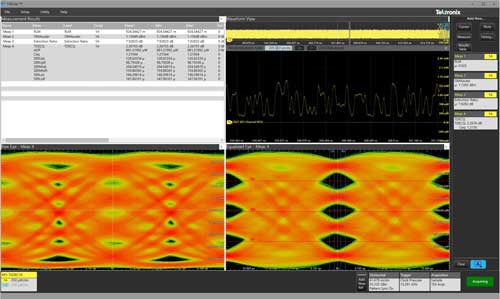

使用 TSOVu 增强分析

TSOVu 是独立于示波器主机运行的高级软件平台,可以对采集到的数据进行实时处理和后处理。TSOVu 提供对光信号的有效分析,包括支持眼图以及 TDECQ 等的复杂测量。

  • 编程接口命令可用于自动化
  • 并行通道采集
  • 直观易用

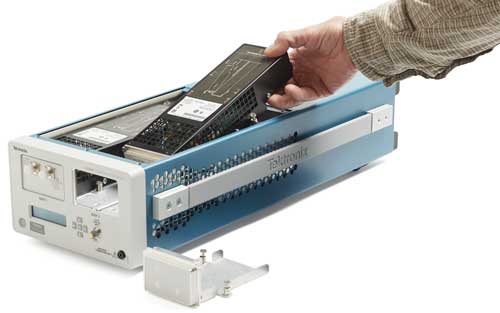

通过模块化设计节省时间、空间和金钱

利用 8 系列的紧凑型外形和用户可插拔模块优化测试设置,以快速适应工作流程的变化并适应下一代技术。由更高密度设备驱动的 8 系列仪器外形更小,可显著减少整体生产占用空间。TSO820 采样示波器主机还具有比上一代产品快 8 倍的码型采集功能,从而提高测试吞吐量。

  • 3U 高,半机架宽度
  • 可扩展的通道数
  • 各系统最多 4 条光通道
Tektronix 8 Series Sampling Oscilloscope
Tektonix 8 Series Oscilloscope

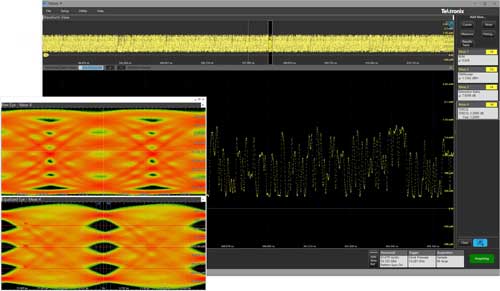

高性能硬件

对设备测量的信心始于 8 系列的特殊硬件平台,可实现准确、可重复且可靠的测量。采用高灵敏度、低噪声设计的 8 系列光接口模块非常适合单模和多模测试,尤其是在低功率信号上。

April 2021 software/firmware release enables new standard features

NEW NRZ-EYE Measurement Plug-in

  • 23 new NRZ specific measurements such as TDEC, VECP. All included standard.

NEW NRZ mask testing and visualization

  • Add standard specified masks to NRZ signals
  • Load custom, user created NRZ and PAM4 mask files
  • Utilize mask horizontal autofit to optimize mask margin measurements

NEW dynamic measurement reports

  • Streamline data archiving through report generation
  • System information, measurements, and plots all documented at once
  • Toggle between per channel reports or full system

Upgraded workflow improvements

  • Vertical autoset and horizontal auto position
  • User defined wavelength
  • Static IP address support
  • Network remote firmware upgrade

Download new software

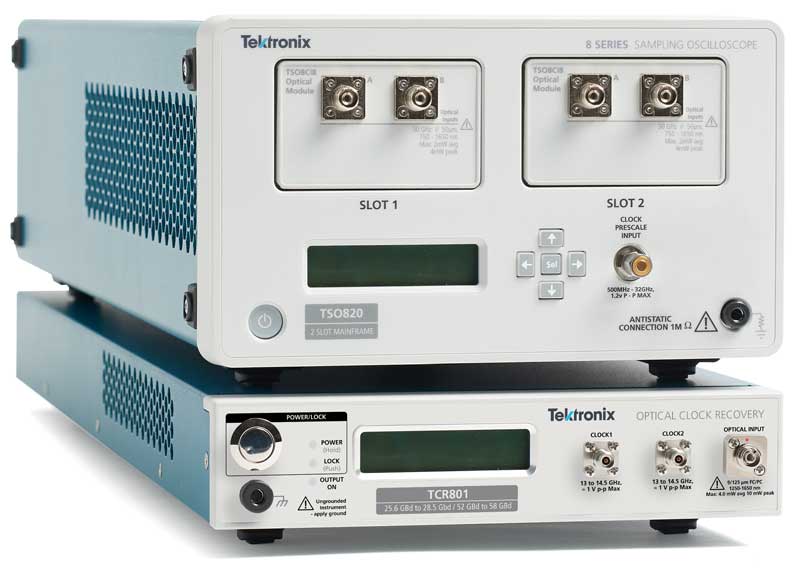

简化光接口测试:8 系列光接口时钟恢复

TCR801 光接口时钟恢复是 8 系列采样示波器的完美搭配,旨在支持越来越多的光接口标准。作为 8 系列的一部分,这款仪器通过有效地恢复高速光信号上的时钟来简化光接口测试。

了解详情
Tektronix 8 Series Sampling Oscilloscope
型号 模拟带宽 采样率 通道 报价
TSO820 Module Dependent 300 kS/s Up to 4 配置和报价
型号 模拟带宽 采样率 通道 报价
TSO820 Module Dependent 300 kS/s Up to 4 配置和报价
产品技术资料 模块 描述 配置和报价
查看产品技术资料 TSO8C17 8 Series Optical Module: Single Channel, Single / Multi Mode, 30GHz optical bandwidth for 50G/100G/200G/400G 配置和报价
查看产品技术资料 TSO8C17 8 系列光接口模块:单通道,单模/多模,适用于 50G/100G/200G/400G 的 30GHz 光接口带宽 配置和报价
查看产品技术资料 TSO8C18 8 Series Optical Module: Dual Channel, Single / Multi Mode, 30GHz optical bandwidth for 50G/100G/200G/400G 配置和报价
查看产品技术资料 TSO8C18 8 系列光接口模块:双通道,单模/多模,适用于 50G/100G/200G/400G 的 30GHz 光接口带宽 配置和报价
