强大的分析软件

借助免费的 PWRVIEW 软件套件和泰克电源分析仪,您将拥有强大的分析工具,从而无需编写和维护自己的软件。 这样,可以更轻松更高效地执行冗长而费力的效率测试、功耗测试、交流或直流功率分析、3 相功率分析或谐波分析。
特点
- 远程监控、分析和记录结果
- 设置和运行自定义通过/不通过测试
- 默认应用菜单实现轻松设置
- 查看波形、谐波图和趋势图

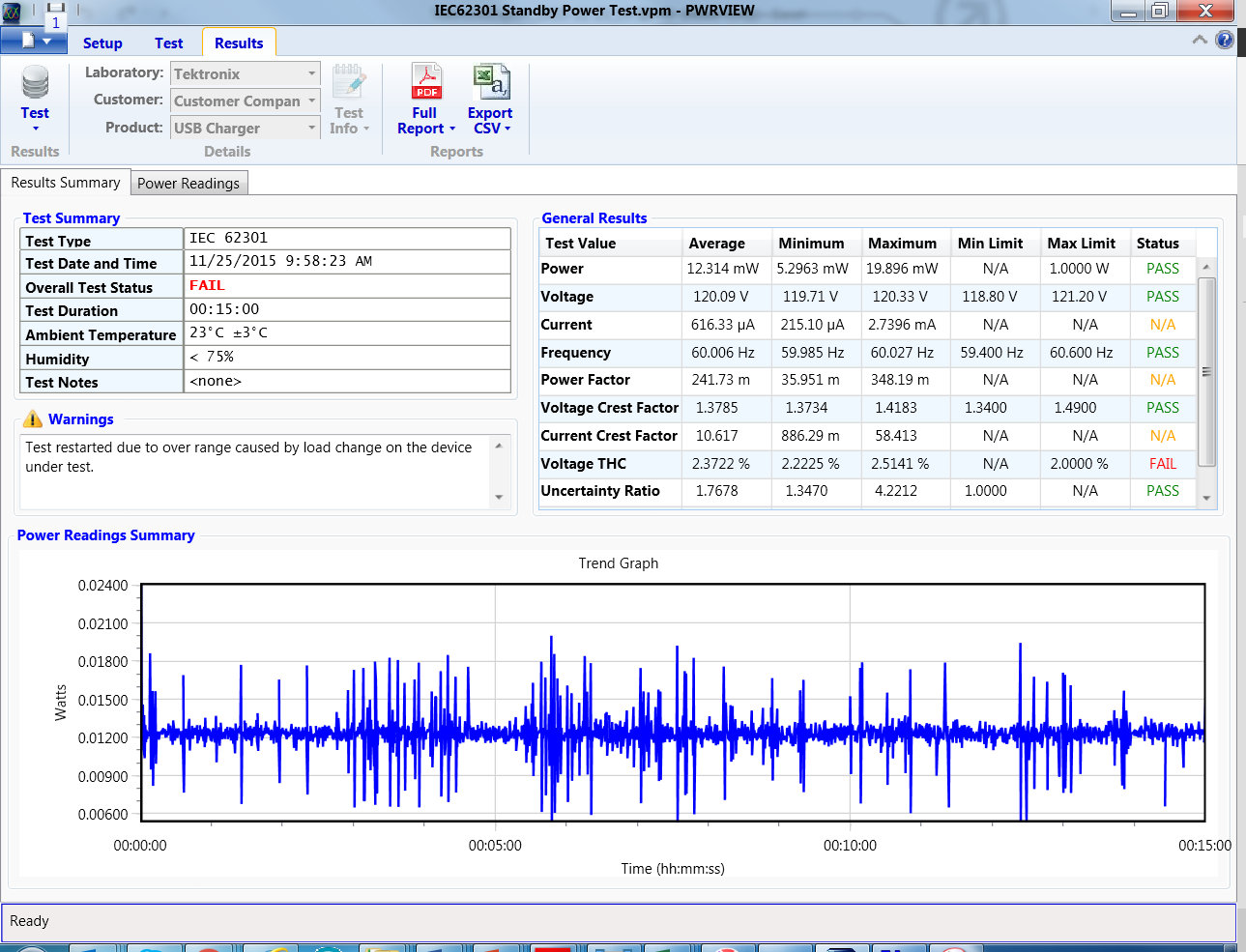

满足一致性要求

具有 PWRVIEW 软件和 PDF 报告功能的 PA3000 针对各种法规标准简化了预一致性测试和全面一致性测试。 确保您将通过第三方一致性测试,减少将会花费您时间和资金的重复测试和设计修订。
特点
- 低至 10 mW 的 IEC62301 待机功率一致性
- LEVEL VI (EPS) 效率测试
- Energy Star、CEC 和 CQC 测试
- MIL-1399 电流谐波测试
可满足未来要求的准确性和分辨率

由于 PA3000 能够轻松满足关于功率分析仪精度和分辨率规格的大多数法规标准要求,因此您的投资无疑将在未来数年中得到保障。
特点
- 高基本精度:电压和电流为 0.04%
- 宽功率测量范围:从10 mW 到高达数 MW
- 16 位A/D,可实现高分辨率

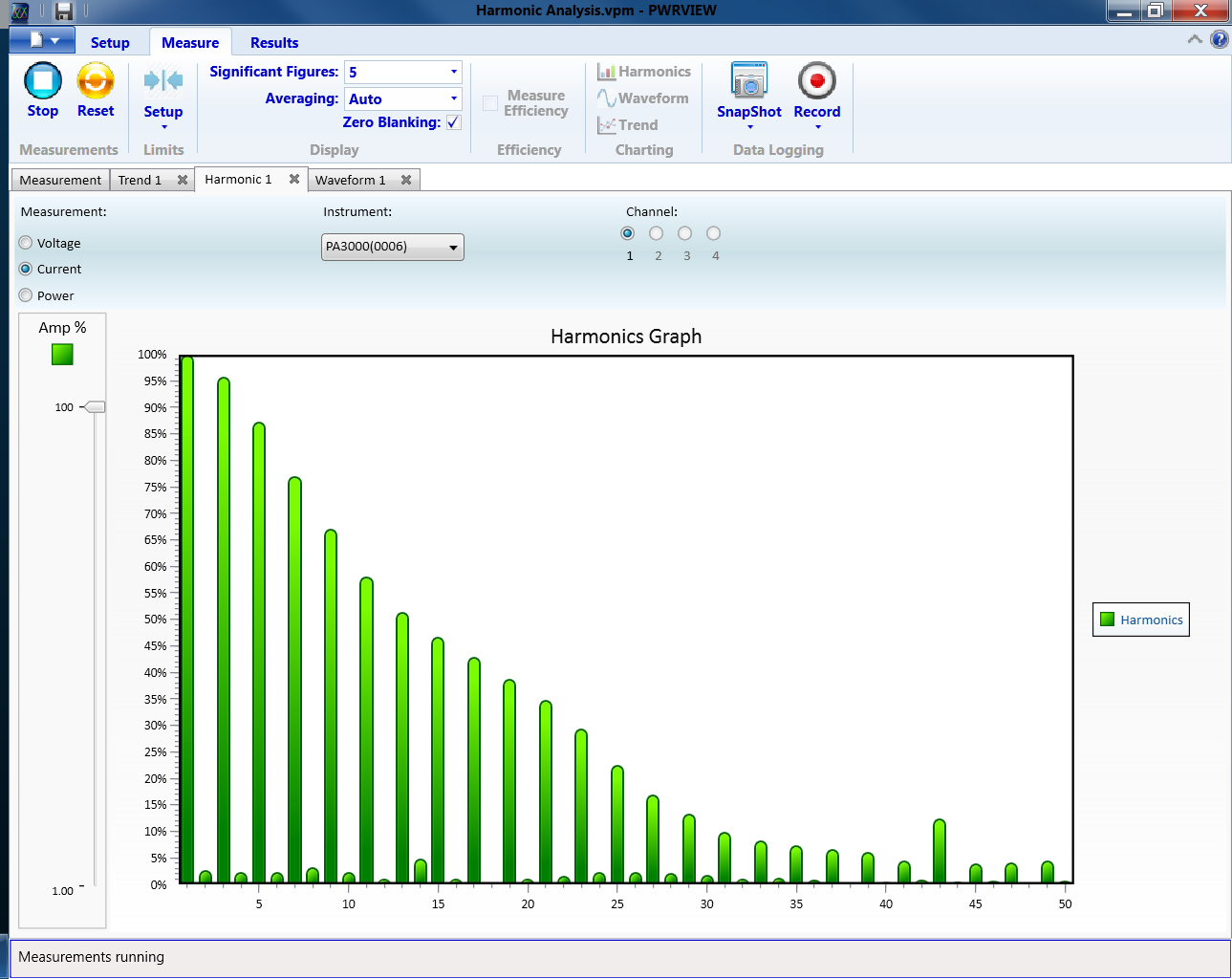

您所需的谐波带宽和采样

PA3000 不将信号限制于低带宽。 它会捕获完整图像,以显示高频谐波对电压和电流测量值的影响,使其从同类其他功率计中脱颖而出。 可为高达 100 kHz 的基本频率分析谐波内容,并在必要时提供带宽滤波器。
特点
- 宽 1 MHz 带宽(对应于高频谐波)
- 高1 Ms/S 采样率(对应于详细图像)
- 测试谐波高达 100 次
型号 | 通道数量 | 基本精度(电压和电流) | 最大电压输入 | 最大电流输入 | 测量带宽 | 报价 |
---|---|---|---|---|---|---|
PA3000 | 1-4 | 0.04% 读数 + 0.04% 范围 | 600 Vrms CAT II (2000Vpk) | 30 Arms | 直流到 1 MHz | US $8,970 配置和报价 |
价格:价格如有变更,恕不另行通知。
型号 | 通道数量 | 基本精度(电压和电流) | 最大电压输入 | 最大电流输入 | 测量带宽 | 报价 |
---|---|---|---|---|---|---|
PA3000 | 1-4 | 0.04% 读数 + 0.04% 范围 | 600 Vrms CAT II (2000Vpk) | 30 Arms | 直流到 1 MHz | US $8,970 配置和报价 |
价格:价格如有变更,恕不另行通知。
泰克 PA3000 |
泰克 PA1000 |
|
---|---|---|
说明 | 多通道功率分析仪,专为 AC-DC电源、LED 照明、UPS 系统、逆变器、功率转换器和 PWM 电机驱动器的单相和三相效率测试、功率和谐波分析而优化。 | 单通道功率分析仪,专为家庭和办公室设备、电源、照明产品和消费类电子产品的能耗、输入交流电源功率和谐波分析而优化。 |
应用 | 1-3 相 - 效率测试、三相功率分析、谐波分析、能耗测试、待机功率测试、扭矩、速度、湿度和温度监测。 | 1 相 – 能耗测试、输入功率分析、待机功率测试、电流谐波测试。 |
免费 PWRVIEW 软件 | 远程操作、记录、应用向导、效率测试、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、MIL-1399 测试 | 远程操作、记录、应用向导、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、IEC61000-3-2 测试 |
通道 | 1、2、3 或 4(可选) | 1 |
电压额定值 | 600Vrms Cat II | 600Vrms Cat II |
电流额定值 | 30Arms 和 1Arms 内部分流 | 20Arms 和 1Arms 内部分流 |
外部电流输入 | 20Vpk(2mm 香蕉插头) | 1.25Vpk(2mm 香蕉插头) |
交流电压和电流精度 (45Hz - 850Hz) | 0.04% 读数 + 0.04% 范围 | 0.04% 读数 +0.04% 范围 |
直流电压和电流精度 | 0.05% 读数 + 0.1% 范围 | 0.1% 读数 + 0.1% 范围 |
功率精度 (45Hz - 850Hz) | ± (Vrmsacc × Arms) ± (Armsacc × Vrms) | ± 0.075% 的读数 ± 0.075% 的范围 |
带宽 | 1MHz | 1MHz |
采样率 | 每秒 100 万次采样 | 每秒 100 万次采样 |
电压范围(峰值) | 5 V、10 V、20 V、50 V、100 V、200 V、500 V、1000 V、2000 V | 10 V、20 V、50 V、100 V、200 V、500 V、1000 V |
电流范围(峰值) | 30 A 分流: 500mA、1 A、2 A、5 A、10 A、20 A、50 A、100 A、200A 1A 分流: 12.5 mA、25 mA、50 mA、125 mA、250 mA、500 mA、1.25 A、2.5 A、5 A |
20A 分流: 100mA、200 mA、500m A、1 A、2 A、5 A、10 A、20 A、50 A、100 A 1A 分流: 2mA、4mA、10mA、20mA、40mA、100mA、200mA、400mA、1A、2A |
外部电流输入范围(峰值) | 50 mV、100 mV、200 mV、500 mV、1 V、2 V、5 V、10 V、20 V | 12.5 mV、25 mV、62.5 mV、125 mV、250 mV、625 mV、1.25 V |
默认应用模式 | PWM 电机、积分器、待机功率、镇流器、正常 | 积分器、待机功率、浪涌、镇流器、正常 |
可用测量 | 52 | 29 |
谐波 | 高达 100 次 | 高达 50 次 |
接线配置 | 1ph-2w、1ph-3w、3ph-3w、3ph-4w、3ph-3w(3V3A) | 1ph-2w |
更新速率 | 50mS | 500mS |
显示屏幕 | 5.75" 图形彩色显示器 | 3.5" 图形彩色显示器 |
辅助输入(扭矩、速度、温度等) | 4 个模拟输入:+10 V 到 -10 V 2 个计数器输入:+10 V 到 -10V;1Mhz 4 个数字输入:+5 V TTL,10 kΩ 输出阻抗 |
N/A |
通信端口 | USB 主控、USB、以太网、RS232、GPIB(选配) | USB 主控、USB、以太网、GPIB |
传感器电源 | ± 15 V,每条通道最大电流 250 mA | N/A |
电源输入 | 100 V 至 240 V AC,50 Hz 或 60 Hz,最大值 120 VA | 100 V 至 240 V AC,50 Hz 或 60 Hz,最大值 25 VA |
保修 | 3 年 | 3 年 |
EMC | 符合欧盟 EMC 指令 | 符合欧盟 EMC 指令 |
安全性 | 符合欧盟低电压指令 | 符合欧盟低电压指令 |
尺寸(不包括手柄) | 13.2 cm 高 × 42 cm 宽 × 33.5 cm 深 (5.2” × 16.5” × 13.2”) | 10.2cm 高 x 22.3cm 宽 x 28.5cm 深 (4.0" x 8.7" x 11.2") |
重量 | 9.5 kg (20.9 lb.) – 4 通道,带 GPIB | 3.2 kg (7.0 lb.) |

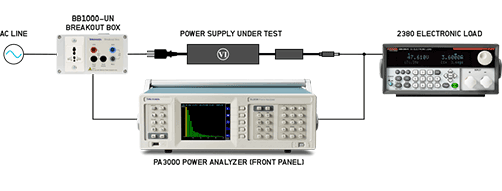

AC-DC 电源和 LED 驱动器测试

PA3000 具有高精度和高分辨率,提供理想的功能和规格组合,可精确测量交流/直流电源和 LED 驱动器设计的功率和效率。
特点
- 高基本精度:电压和电流为 0.04%
- 低至 10 mW 的 IEC62301 待机功率测试
- 针对通过/失败测试的自定义限制设置
- 用于浪涌测试的 1 Ms/S 采样和峰值检测

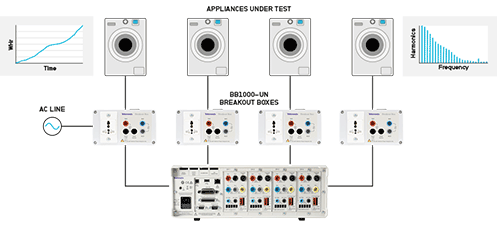

家用电器和消费性电子产品测试

PA3000 配备了默认功耗测试模式、PWRVIEW 的高级自动调节量程和长期记录功能。 这种组合十分强大,是用于测试现代家用电器、消费性电子产品、电池充电器和手动工具的电源和能耗的最佳电能表解决方案。
特点
- 适用于便捷能耗测试的积分器模式
- 针对可变负载的精确读数的自动调整量程
- IEC62301 功耗测试,提供 pdf 报告
- Energy Star、CEC 和 CQC 测试
太阳能逆变器和 UPS 系统

四个通道、宽带宽、宽电流范围(90 μA 至 30 A)以及可用外部 CT 使得 PA3000 非常适用于测试大功率太阳能 PV 逆变器和 UPS 系统的所有功率级,包括直流和交流功率级。
特点
- 宽 1 MHz 带宽(对应于高频谐波)
- 高1 Ms/S 采样率(对应于详细图像)
- 测试谐波高达 100 次
有线和无线汽车电池充电器

除低频交流和直流信号外,还测试高频无线功率传输和谐波,具有宽谐波带宽和大功率范围。
特点
- 4 个可用通道,可用于执行完整系统效率测试
- 1 MHz 带宽,适用于高频谐波分析
- 带有可用高电流 CT 的 30 A 电流分流器
- 标准 15V 电源,适用于外部 CT
3 相电源分析和 PWM 电机驱动

通过专用 PWM 模式分析 3 相 PWM 电机驱动器输出功率和系统效率,以从高频调制电压中解码复杂信号,如基频载波频率。
特点
- 专用 PWM 模式,适用于 PWM 电压滤波
- 可用于效率测试的 3ph-3w 和 3ph-4w
- 扭矩和速度输入,适用于机械效率测试
- 30A 电流分流器,具有可用的高电流 CT
产品技术资料 | 附件 | 说明 | 价格 | |
---|---|---|---|---|
产品技术资料 | BB1000-EU | 功率分析仪接线盒,欧洲配置 | ![]() |
索取报价 |
产品技术资料 | BB1000-NA | 功率分析仪接线盒,北美配置 | ![]() |
索取报价 |
产品技术资料 | BB1000-UK | 功率分析仪接线盒,英国配置 | ![]() |
索取报价 |
产品技术资料 | BB1000-UN | 接线盒,具有通用电源插座 | ![]() |
索取报价 |
产品技术资料 | CL1200 | 电流钳,0.1A - 1200A | ![]() |
索取报价 |
产品技术资料 | CL200 | 电流钳,0.5A - 200A | ![]() |
索取报价 |
产品技术资料 | CT-100-M | 固定磁芯电流互感器,霍尔效应,最高 100A | 索取报价 | |
产品技术资料 | CT-1000-M | 固定磁芯电流传感器,霍尔效应,最高 1000A | 索取报价 | |
产品技术资料 | CT-1000-S | 固定磁芯电流互感器,高精度,最高 1000A(需要外部电源) | 索取报价 | |
产品技术资料 | CT-200-M | 固定磁芯电流传感器,霍尔效应,最高 200A | 索取报价 | |
产品技术资料 | CT-200-S | 固定磁芯电流传感器,高精度,最高 200A | 索取报价 | |
产品技术资料 | CT-60-S | 固定磁芯电流传感器,高精度,最高 60A | 索取报价 | |
产品技术资料 | PA-LEADSET | 可堆叠香蕉测试引线,一套 4 个,绝缘鳄鱼夹安全保护装置,1000V CAT II,30A | ![]() |
索取报价 |
产品技术资料 | PA-EXT-LEADSET | 2mm 可堆叠测试引线,适用于外部电流传感器输入 | ![]() |
索取报价 |

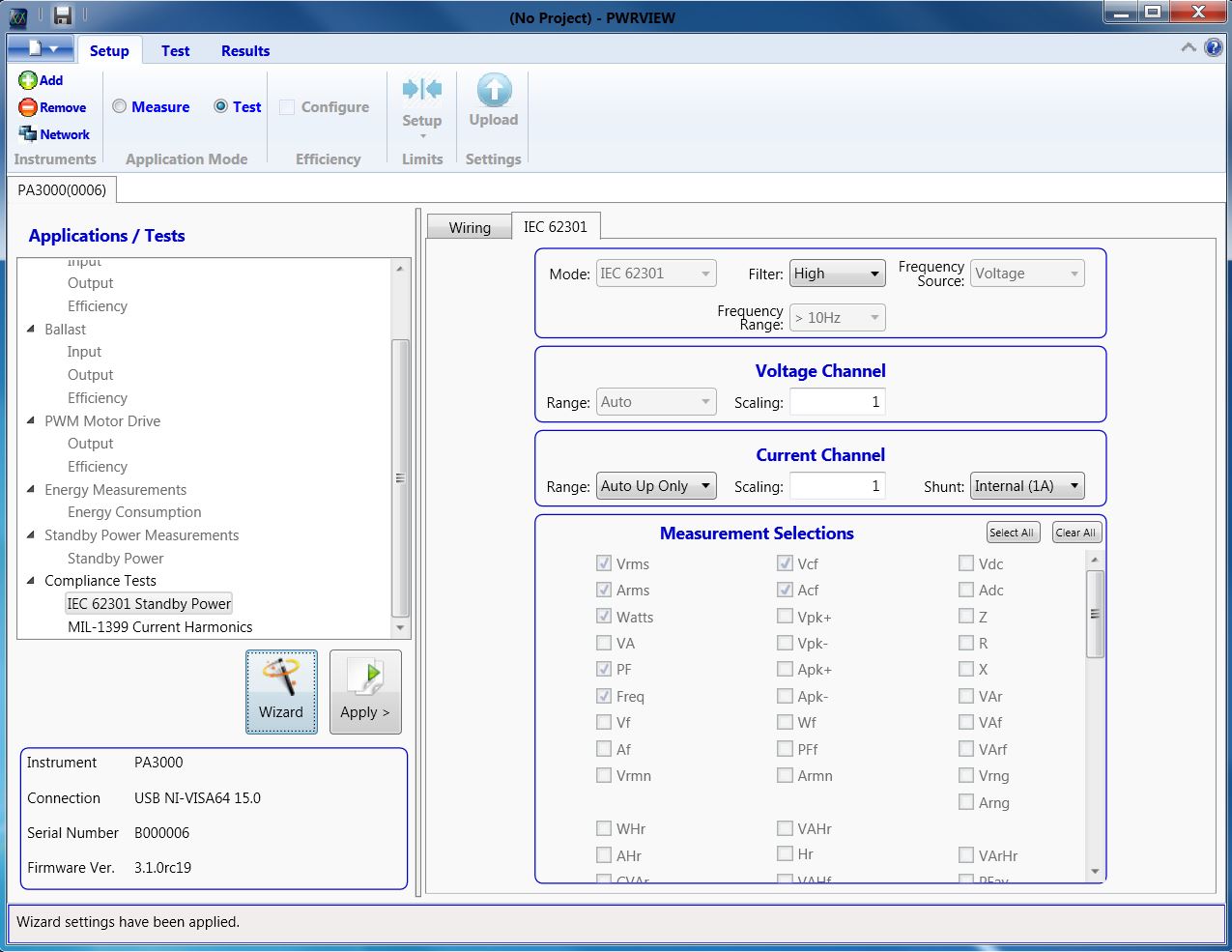

PWRVIEW 软件:全面的功率分析软件套件
PWRVIEW 是一种全功能功率分析软件套件,专门为关键功率测量提供更深度的分析,同时使设置和自动化变得简单且具有生产效率。 完全即插即用!
PWRVIEW 补充和增强了泰克功率分析仪的功能,是所有单相和三相电源应用中理想的效率测试和功率分析解决方案,如 AC-DC 电源、电池充电器、LED 驱动器、家庭和办公设备、UPS 系统、逆变器、转换器、电机驱动器等。
PWRVIEW 具有自动化测试功能,能够轻松地执行符合区域和国际委员会效率、待机功率和谐波设置测试标准的测试,其中包括 DOE、CEC、Energy Star、CE、IEC、Eco Design、欧盟指令、Erp 指令、CoC、CQC、CECP、NRCan 等。
由于具有直观设计、应用设置向导和一系列自定义功能,PWRVIEW 可帮助测试、验证和设计工程师执行以下操作:
- 所有单相和三相产品中的效率测试设置和自动化
- 在多个产品中同时测试电源和能耗。
- 使用所有可用通道中的条形图执行高达 100 次谐波分析
- 以图形方式分析波形和趋势。
- 记录实时数据、存档到本地并导出到 .csv 或 .xls (Excel)
- 使用自定义技术规格和标准限制设置通过/不通过测试。
- 定义自定义电源转换效率和其他相关参数公式
- 从外部传感器获取实时读数,如温度、湿度、扭矩和速度,以进行相关性研究和获得计算系统效率。
- 根据 LEVEL VI 执行效率一致性测试,根据 IEC 62301 ED 2.0 执行低待机电源一致性测试,根据 IEC 61000 -3-2 执行电流谐波一致性测试(仅 PA1000),根据 MIL-STD-1399-Section 300B 执行电流谐波一致性测试,并创建报告以留档和报告。
- 同时通过仪器任一通信端口(USB、LAN、GPIB、RS-232)远程控制和传输多个泰克功率分析仪的数据
- 保存和调出不同测试设置的多种配置。
有关使用 PWRVIEW 的其他信息可从内置在线帮助中获得,也可从泰克网站下载相关 PDF 文件。转到 Tek.com/manual/downloads 并搜索 PWRVIEW 在线帮助(泰克部件号 077-1165-00)。



可下载软件 | 说明 |
---|---|
PWRVIEW 分析软件 - 64 位 - V3.1.0 | PWRVIEW 控制和分析软件,适用于 PA1000、PA3000 和 PA4000 功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 请参阅发行说明,了解更多信息。 |
PWRVIEW 分析软件 - 32 位 - V3.1.0 | PWRVIEW 控制和分析软件,适用于 PA1000、PA3000 和 PA4000 功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 请参阅发行说明,了解更多信息。 |
功率分析仪固件更新工具,V3.1.0 | 用于更新 PA1000、PA3000 和 PA4000 功率分析仪仪器中固件的软件辅助工具程序。 固件可以从 tek.com 获得,应始终安装最新版本以确保最佳性能和功能。 |
